הגדרת יציאות והגדרת חומות אש

חשוב להבין באילו יציאות משתמשת מישור הבקרה של זמן הריצה ההיברידי בהטמעות בארגונים. בקטע הזה מוסבר על הפורטים שמשמשים לתקשורת מאובטחת במישור זמן הריצה, וגם על פורטים חיצוניים שמשמשים לתקשורת עם שירותים חיצוניים.

חיבורים פנימיים

התקשורת בין מישור זמן הריצה לבין מישור הניהול מאובטחת באמצעות TLS חד-כיווני ו-OAuth 2.0. שירותים שונים משתמשים בפרוטוקולים שונים, בהתאם לשירות שאיתו הם מתקשרים.

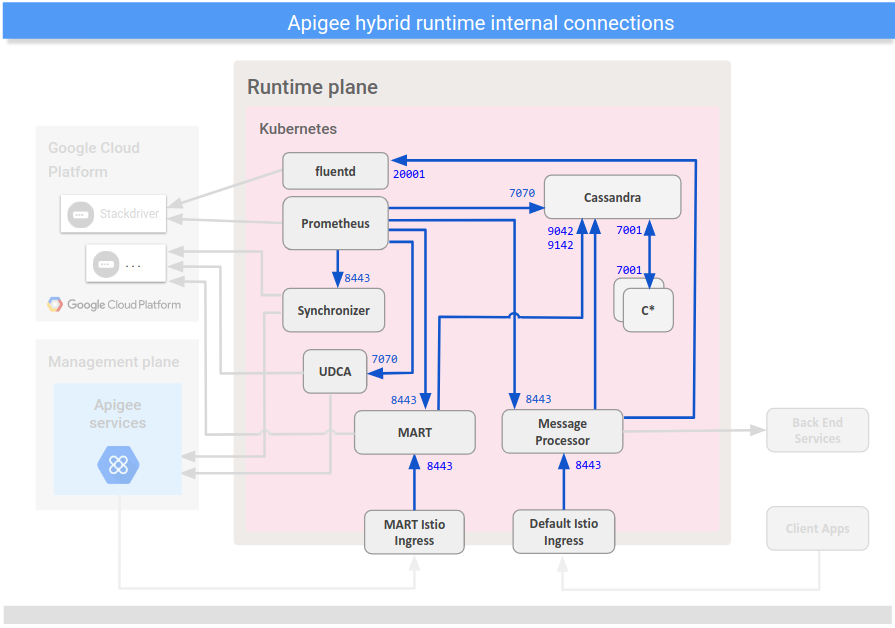

בתמונה הבאה מוצגים הפורטים וערוצי התקשורת במישור זמן הריצה ההיברידי:

הצגת הקשרים בין רכיבים פנימיים במישור זמן הריצה ההיברידי

בטבלה הבאה מתוארים הפורטים וערוצי התקשורת במישור זמן הריצה ההיברידי:

חיבורים פנימיים
מקור יעד פרוטוקול/יציאות פרוטוקול אבטחה תיאור
MART Cassandra TCP/9042
TCP/9142		 mTLS שליחת נתונים לצורך שמירה
‫MART Istio Ingress MART TCP/8443 TLS בקשות ממישור הניהול עוברות דרך MART Istio Ingress
שער Istio Ingress שמוגדר כברירת מחדל מעבד בקשות TCP/8443 TLS (אישור בחתימה עצמית שנוצר על ידי Apigee) מעבד בקשות API נכנסות
מעבד בקשות Cassandra TCP/9042
TCP/9142		 mTLS שליחת נתונים לצורך שמירה
מעבד בקשות fluentd ‏ (Analytics) TCP/20001 mTLS שידור נתונים אל מאגר איסוף הנתונים
Cassandra Cassandra TCP/7001 mTLS תקשורת בין צמתים באותו אשכול. שימו לב שאפשר גם להשאיר את יציאה 7000 פתוחה להגדרת חומת האש כאפשרות גיבוי לפתרון בעיות פוטנציאליות.
Prometheus Cassandra ‫TCP/7070 (HTTPS) TLS מגרד נתוני מדדים משירותים שונים
MART ‫TCP/8843 (HTTPS) TLS
מעבד הודעות ‫TCP/8843 ‏ (HTTPS) TLS
Synchronizer ‫TCP/8843 ‏ (HTTPS) TLS
UDCA ‫TCP/7070 (HTTPS) TLS

חיבורים חיצוניים

כדי להגדיר את חומת האש ברשת בצורה מתאימה, צריך לדעת את היציאות של התקשורת הנכנסת והיוצאת שמשמשות את Hybrid כדי לתקשר עם שירותים חיצוניים.

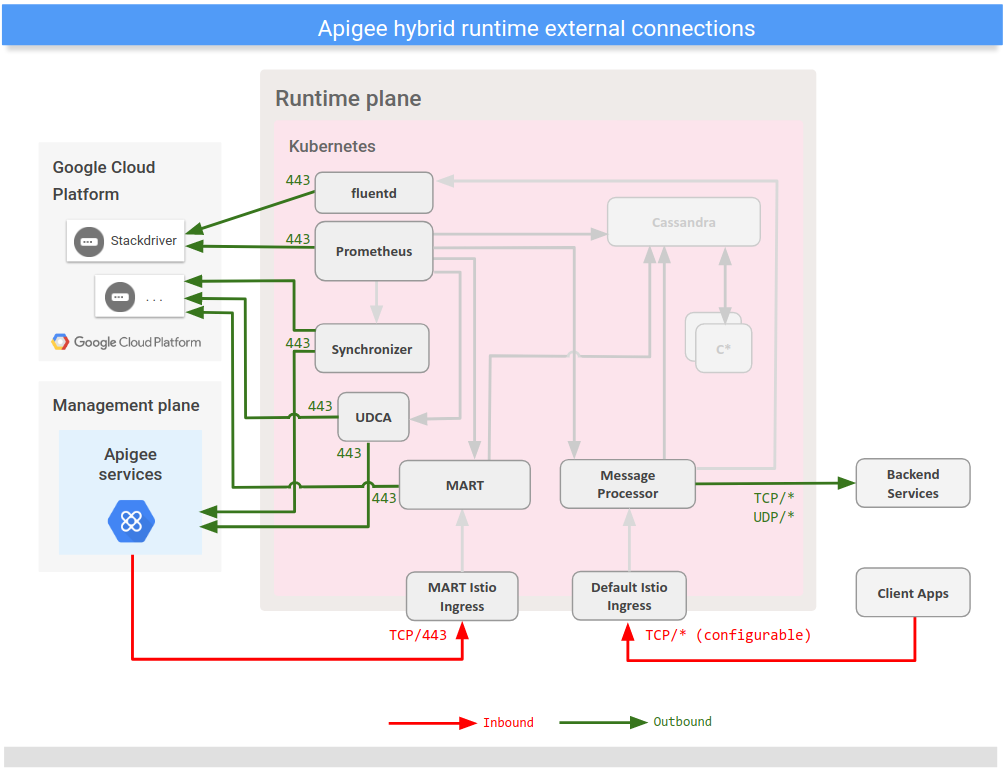

בתמונה הבאה מוצגים הפורטים שמשמשים לתקשורת חיצונית עם מישור זמן הריצה ההיברידי:

הצגת חיבורים לשירותים חיצוניים ממישור זמן הריצה ההיברידי

בטבלה הבאה מפורטים הפורטים שמשמשים לתקשורת חיצונית עם מישור זמן הריצה ההיברידי:

חיבורים חיצוניים
מקור יעד פרוטוקול/יציאות פרוטוקול אבטחה תיאור
חיבורים נכנסים (חשופים חיצונית)
Apigee Services ‫MART Istio Ingress TCP/443 ‫OAuth over TLS 1.2 קריאות ל-API היברידיות ממישור הניהול
אפליקציות לקוח ברירת המחדל של Istio Ingress TCP/*‎ ללא/OAuth באמצעות TLS 1.2 בקשות API מאפליקציות חיצוניות
חיבורים יוצאים
מעבד הודעות שירותים לקצה העורפי TCP/*
UDP/*		 ללא/OAuth באמצעות TLS 1.2 שליחת בקשות למארחים שהוגדרו על ידי הלקוח
Synchronizer Apigee Services TCP/443 ‫OAuth over TLS 1.2 שליפת נתוני ההגדרה; חיבור אל apigee.googleapis.com
GCP מתחבר אל iamcredentials.googleapis.com לצורך הרשאה
UDCA ‏ (Analytics) Apigee Services (UAP) TCP/443 ‫OAuth over TLS 1.2 שולח נתונים אל UAP במישור הניהול ואל GCP; מתחבר אל apigee.googleapis.com וstorage.googleapis.com
‫Prometheus (מדדים) ‫GCP (Stackdriver) TCP/443 TLS שולח נתונים ל-Stackdriver במישור הניהול; מתחבר אל monitoring.googleapis.com
fluentd (Logging) ‫GCP (Stackdriver) TCP/443 TLS שולח נתונים ל-Stackdriver במישור הניהול; מתחבר אל logging.googleapis.com
MART GCP TCP/443 ‫OAuth over TLS 1.2 מתחבר אל iamcredentials.googleapis.com לצורך הרשאה
* מציין שאפשר להגדיר את היציאה. מומלץ להשתמש ב-443 ב-Apigee.

לא מומלץ לאפשר חיבורים חיצוניים לכתובות IP ספציפיות שמשויכות ל-*.googleapis.com. כתובות ה-IP יכולות להשתנות כי הדומיין מופנה כרגע לכמה כתובות.
