שימוש מאובטח ביציאות

חשוב להבין באילו יציאות משתמשת מישור הבקרה של זמן הריצה ההיברידי בהטמעות בארגונים. בקטע הזה מוסבר על הפורטים שמשמשים לתקשורת מאובטחת במישור זמן הריצה, וגם על פורטים חיצוניים שמשמשים לתקשורת עם שירותים חיצוניים.

חיבורים פנימיים

התקשורת בין מישור זמן הריצה לבין מישור הניהול מאובטחת באמצעות TLS חד-כיווני ו-OAuth 2.0. שירותים שונים משתמשים בפרוטוקולים שונים, בהתאם לשירות שאיתו הם מתקשרים.

האישורים שמשמשים לתקשורת בין רכיבים נוצרים על ידי מנהל האישורים של Apigee. אתם לא צריכים לספק אישור או לנהל אותו.

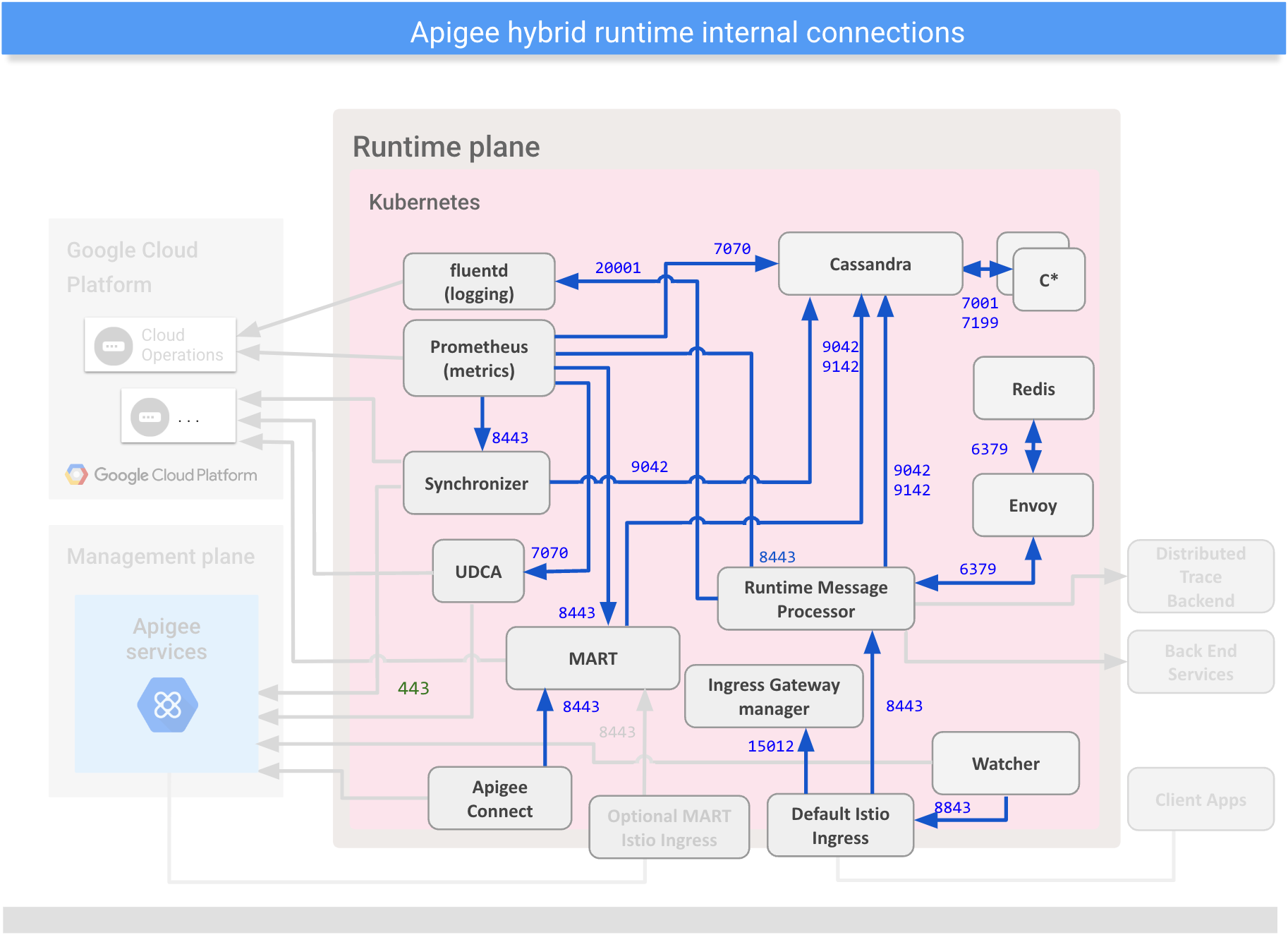

בתמונה הבאה מוצגים הפורטים וערוצי התקשורת במישור זמן הריצה ההיברידי:

הצגת הקשרים בין רכיבים פנימיים במישור זמן הריצה ההיברידי

בטבלה הבאה מתוארים הפורטים וערוצי התקשורת במישור זמן הריצה ההיברידי:

חיבורים פנימיים
מקור יעד פרוטוקול/יציאות פרוטוקול אבטחה תיאור
MART Cassandra TCP/9042
TCP/9142		 mTLS שליחת נתונים להתמדה.
Apigee Connect MART TCP/8443 TLS בקשות ממישור הניהול עוברות דרך Apigee Connect. ‫Apigee Connect יוזם את החיבור.
שער Istio Ingress שמוגדר כברירת מחדל מעבד בקשות TCP/8443 TLS (אישור בחתימה עצמית שנוצר על ידי Apigee) מעבד בקשות API נכנסות.
מעבד בקשות Cassandra TCP/9042
TCP/9142		 mTLS שליחת נתונים להתמדה.
מעבד בקשות fluentd (analytics / logging) TCP/20001 mTLS הנתונים מועברים אל מאגר איסוף הנתונים.
Cassandra Cassandra TCP/7001
TCP/7199		 mTLS תקשורת בין צמתים באותו אשכול.
Cassandra Cassandra TCP/7001 mTLS תקשורת בין אזורים.
Synchronizer Cassandra TCP/9042
TCP/9142		 mTLS שליחת נתונים להתמדה.
‫Prometheus (מדדים) Cassandra ‫TCP/7070 (HTTPS) TLS הכלי אוסף נתוני מדדים משירותים שונים.
MART ‫TCP/8843 (HTTPS) TLS
מעבד הודעות ‫TCP/8843 ‏ (HTTPS) TLS
Synchronizer ‫TCP/8843 ‏ (HTTPS) TLS
UDCA ‫TCP/7070 (HTTPS) TLS
צופה קבוצות ה-Pod של תעבורת הנתונים הנכנסת (ingress) TCP/8843 TLS סקרים כדי לקבל את סטטוס הפריסה.

חיבורים חיצוניים

כדי להגדיר את חומת האש ברשת בצורה מתאימה, צריך לדעת את היציאות של התקשורת הנכנסת והיוצאת שמשמשות את Hybrid כדי לתקשר עם שירותים חיצוניים.

בתמונה הבאה מוצגים הפורטים שמשמשים לתקשורת חיצונית עם מישור זמן הריצה ההיברידי:

הצגת חיבורים לשירותים חיצוניים ממישור זמן הריצה ההיברידי

בטבלה הבאה מפורטים הפורטים שמשמשים לתקשורת חיצונית עם מישור זמן הריצה ההיברידי:

חיבורים חיצוניים
מקור יעד פרוטוקול/יציאות פרוטוקול אבטחה תיאור
חיבורים נכנסים (חשופים חיצונית)
אפליקציות לקוח ברירת המחדל של Istio Ingress TCP/*‎ ללא/OAuth באמצעות TLS 1.2 בקשות API מאפליקציות חיצוניות.
חיבורים יוצאים
מעבד הודעות שירותים לקצה העורפי TCP/*
UDP/*		 ללא/OAuth באמצעות TLS 1.2 שליחת בקשות למארחים שהוגדרו על ידי הלקוח.
Synchronizer Apigee Services TCP/443 ‫OAuth over TLS 1.2 מאחזר נתוני הגדרה; מתחבר אל apigee.googleapis.com.
Google Cloud מתחבר אל iamcredentials.googleapis.com כדי לקבל הרשאה.
UDCA ‏ (Analytics) Apigee Services (UAP) TCP/443 ‫OAuth over TLS 1.2 שולח נתונים ל-UAP במישור הניהול ול-Google Cloud; מתחבר אל apigee.googleapis.com ואל storage.googleapis.com.
Apigee Connect Apigee Services TCP/443 TLS יוצר את החיבור למישור הניהול; מתחבר אל apigeeconnect.googleapis.com.
‫Prometheus (מדדים) ‫Google Cloud (Cloud Operations) TCP/443 TLS שולח נתונים ל-Cloud Operations במישור הניהול; מתחבר אל monitoring.googleapis.com.
fluentd (logging) ‫Google Cloud (Cloud Operations) TCP/443 TLS שולח נתונים ל-Cloud Operations במישור הניהול; מתחבר אל logging.googleapis.com
MART Google Cloud TCP/443 ‫OAuth over TLS 1.2 מתחבר אל iamcredentials.googleapis.com כדי לקבל הרשאה.
מעבד בקשות העורף של Distributed Trace http או https TLS (ניתן להגדרה) (אופציונלי) מעביר פרטים מיומן המעקב לשירות העורפי של Distributed Trace. מגדירים את השירות ואת הפרוטוקול ב-TraceConfig API. הקצה העורפי של מעקב מבוזר הוא בדרך כלל Cloud Trace או Jaeger.
חיבורים דו-כיווניים
Apigee Connect Apigee Services TCP/443 TLS מעביר נתוני ניהול בין מישור הניהול לבין Management API עבור נתוני זמן ריצה (MART) במישור זמן הריצה. ‫Apigee Connect יוזם את החיבור; מתחבר אל apigeeconnect.googleapis.com. לכן, אין צורך להגדיר את חומת האש לקישוריות נכנסת.
* מציין שאפשר להגדיר את היציאה. מומלץ להשתמש ביציאה 443.

לא מומלץ לאפשר חיבורים חיצוניים לכתובות IP ספציפיות שמשויכות ל-*.googleapis.com. כתובות ה-IP יכולות להשתנות כי הדומיין מופנה כרגע לכמה כתובות.
