פריסה במספר אזורים ב-GKE וב-GKE On-Prem

במאמר הזה מתוארת פריסה מרובת אזורים של Apigee Hybrid ב-GKE ושל Anthos GKE שנפרסו באתר.

טופולוגיות לפריסה במספר אזורים כוללות את האפשרויות הבאות:

  • Active-Active: אם יש לכם אפליקציות שפרוסות בכמה מיקומים גיאוגרפיים ואתם צריכים תגובת API עם זמן אחזור נמוך לפריסות שלכם. יש לכם אפשרות לפרוס פריסה היברידית בכמה מיקומים גיאוגרפיים שהכי קרובים ללקוחות שלכם. לדוגמה: החוף המערבי של ארה"ב, החוף המזרחי של ארה"ב, אירופה, APAC.
  • ‫Active-Passive: כשמוגדר אזור ראשי ואזור מעבר לגיבוי או אזור להתאוששות מאסון.

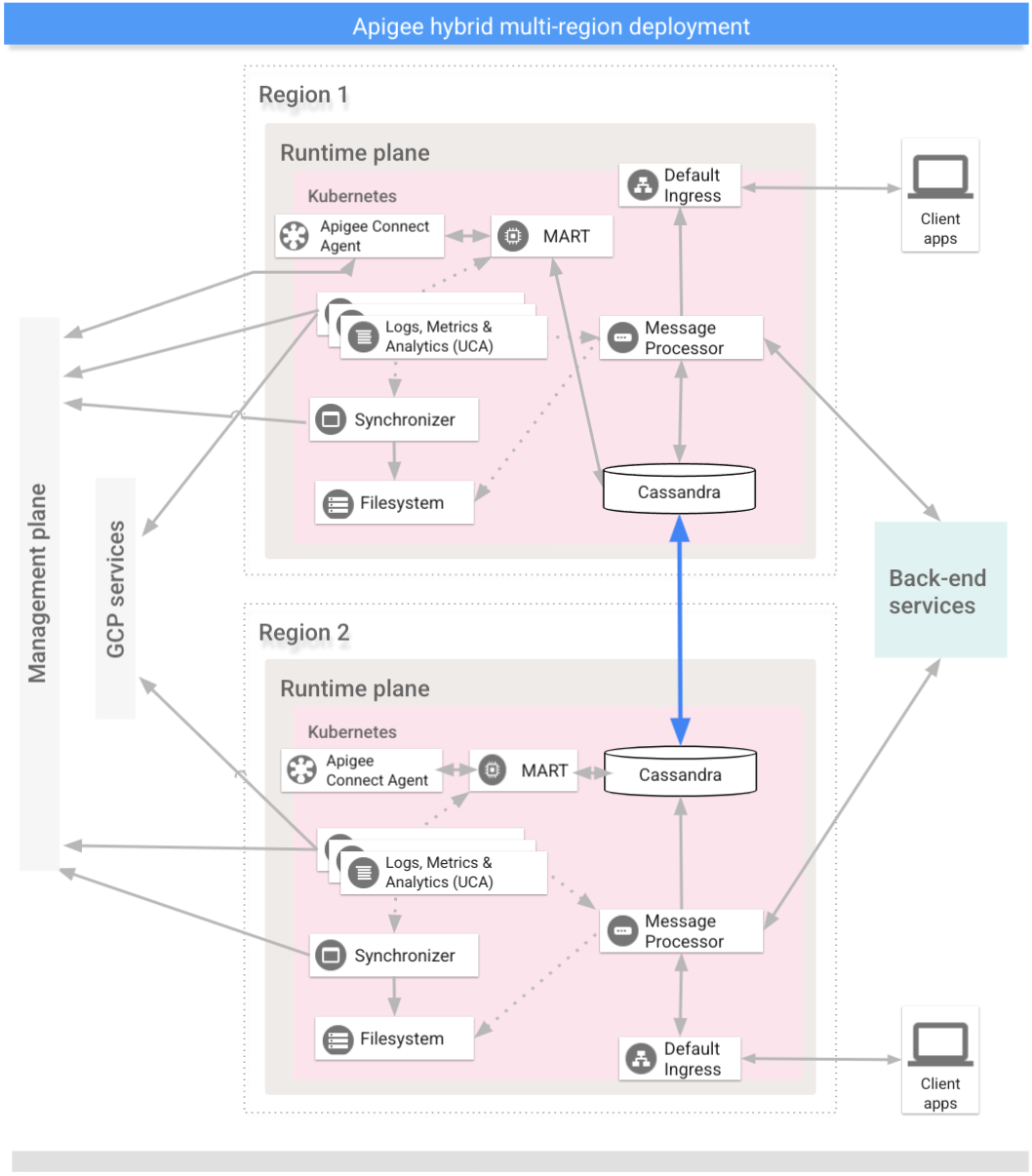

האזורים בפריסה היברידית במספר אזורים מתקשרים באמצעות Cassandra, כפי שמוצג בתמונה הבאה:

איזון עומסים בחיבור MART

לכל אשכול אזורי צריכים להיות כתובת IP ושם מארח משלו של MART. עם זאת, צריך לחבר את מישור הניהול רק לאחד מהם. ‫Cassandra מעבירה מידע לכל האשכולות. האפשרות הטובה ביותר לזמינות גבוהה של MART היא לבצע איזון עומסים של כתובות ה-IP של MART ולהגדיר את הארגון כך שיפנה לכתובת ה-URL של MART עם איזון העומסים.

דרישות מוקדמות

לפני שמגדירים את ההיברידיות למספר אזורים, צריך לוודא שמתקיימים התנאים המוקדמים הבאים:

  • הגדרת אשכולות Kubernetes בכמה אזורים עם בלוקים שונים של CIDR
  • הגדרת תקשורת בין אזורים
  • הדרישות ל-Cassandra Multi Region:
    • מוודאים שלמרחב השמות של רשת ה-Pod יש קישוריות בין האזורים, כולל חומות אש, VPN, ‏ VPC Peering ו-VNet Peering. זה המצב ברוב ההתקנות של GKE.
    • אם למרחב השמות של רשת ה-pods אין קישוריות בין pods באשכולות שונים (האשכולות פועלים ב'מצב רשת מבודדת', למשל בהתקנות של GKE on-prem), מפעילים את התכונה hostNetwork של Kubernetes על ידי הגדרת cassandra.hostNetwork: true בקובץ ההחלפות לכל האזורים בהתקנה של Apigee Hybrid מרובת אזורים.

      מידע על התכונה hostNetwork ב-Kubernetes זמין במאמר Host namespaces במסמכי התיעוד של Kubernetes.

    • מומלץ להפעיל את hostNetwork באשכולות קיימים לפני שמרחיבים את ההגדרה של כמה אזורים לאזורים חדשים.
    • כשהאפשרות hostNetwork מופעלת, צריך לוודא שצמתי העובדים יכולים לבצע שאילתת DNS הפוכה. מערכת Apigee cassandra משתמשת בשאילתת DNS רגילה ובשאילתת DNS הפוכה כדי לקבל את כתובת ה-IP של המארח בזמן ההפעלה.
    • פותחים את הפורטים 7000 ו-7001 של Cassandra בין אשכולות Kubernetes בכל האזורים כדי לאפשר תקשורת בין צמתי עובדים באזורים ובמרכזי נתונים. מידע נוסף זמין במאמר בנושא הגדרת פורטים.

מידע מפורט זמין במאמרי העזרה בנושא Kubernetes.

הגדרת מארח הזרעים במספר אזורים

בקטע הזה מתואר איך להרחיב את אשכול Cassandra הקיים לאזור חדש. ההגדרה הזו מאפשרת לאזור החדש להפעיל את האשכול ולהצטרף למרכז הנתונים הקיים. בלי ההגדרה הזו, קלאסטרים של Kubernetes בכמה אזורים לא ידעו על קיומם של קלאסטרים אחרים.

  1. מריצים את הפקודה הבאה kubectl כדי לזהות כתובת של מארח seed ל-Cassandra באזור הנוכחי.

    כתובת של מארח seed מאפשרת למופע אזורי חדש למצוא את האשכול המקורי בהפעלה הראשונה, כדי ללמוד את הטופולוגיה של האשכול. כתובת המארח הראשוני מוגדרת כנקודת הקשר באשכול.

    kubectl get pods -o wide -n apigee

NAME                      READY   STATUS      RESTARTS   AGE   IP          NODE                                          NOMINATED NODE
apigee-cassandra-default-0        1/1     Running     0          5d    10.0.0.11   gke-k8s-dc-2-default-pool-a2206492-p55d
apigee-cassandra-default-1        1/1     Running     0          5d    10.0.2.4    gke-k8s-dc-2-default-pool-e9daaab3-tjmz
apigee-cassandra-default-2        1/1     Running     0          5d    10.0.3.5    gke-k8s-dc-2-default-pool-e589awq3-kjch
  2. מחליטים איזו מכתובות ה-IP שמוחזרות מהפקודה הקודמת תהיה מארח ה-seed של כמה אזורים.

  3. ההגדרה בשלב הזה תלויה בשימוש ב-GKE או ב-GKE on-prem:

    GKE בלבד: במרכז הנתונים 2, מגדירים את cassandra.multiRegionSeedHost ואת cassandra.datacenter בניהול רכיבי מישור זמן הריצה, כאשר multiRegionSeedHost הוא אחת מכתובות ה-IP שמוחזרות מהפקודה הקודמת:

    cassandra:
  multiRegionSeedHost: seed_host_IP
  datacenter: data_center_name
  rack: rack_name
  hostNetwork: false # Set this to true for Non GKE platforms.

    לדוגמה:

    cassandra:
  multiRegionSeedHost: 10.0.0.11
  datacenter: "dc-2"
  rack: "ra-1"
  hostNetwork: false

    רק ב-GKE on-prem: במרכז הנתונים 2, מגדירים את cassandra.multiRegionSeedHost בקובץ ההחלפות, כאשר multiRegionSeedHost הוא אחת מכתובות ה-IP שמוחזרות מהפקודה הקודמת:

    cassandra:
  hostNetwork: true
  multiRegionSeedHost: seed_host_IP
  datacenter: data_center_name

    לדוגמה:

    cassandra:
  hostNetwork: true
  multiRegionSeedHost: 10.0.0.11
  datacenter: "dc-2"
  4. במרכז הנתונים או באזור החדש, לפני שמתקינים את הגרסה ההיברידית, צריך להגדיר את אותם אישורי TLS ואת אותם פרטי כניסה ב-overrides.yaml כמו שהגדרתם באזור הראשון.

הגדרת האזור החדש

אחרי שמגדירים את המארח הראשי, אפשר להגדיר את האזור החדש.

כדי להגדיר את האזור החדש:

  1. מעתיקים את האישור מהאשכול הקיים לאשכול החדש. ה-CA root החדש משמש את Cassandra ורכיבים היברידיים אחרים ל-mTLS. לכן, חשוב שיהיו אישורים עקביים בכל האשכול.
    1. מגדירים את ההקשר למרחב השמות המקורי:
      kubectl config use-context original-cluster-name
    2. מייצאים את ההגדרות הנוכחיות של מרחב השמות לקובץ:
      kubectl get namespace namespace -o yaml > apigee-namespace.yaml
    3. מייצאים את הסוד apigee-ca לקובץ:
      kubectl -n cert-manager get secret apigee-ca -o yaml > apigee-ca.yaml
    4. מגדירים את ההקשר לשם האשכול של האזור החדש:
      kubectl config use-context new-cluster-name
    5. מייבאים את הגדרת מרחב השמות לאשכול החדש. אם אתם משתמשים במרחב שמות אחר באזור החדש, הקפידו לעדכן את הערך של namespace בקובץ:
      kubectl apply -f apigee-namespace.yaml

    6. מייבאים את הסוד לאשכול החדש:

      kubectl -n cert-manager apply -f apigee-ca.yaml
  2. מתקינים את הגרסה ההיברידית באזור החדש. חשוב לוודא שקובץ overrides-DC_name.yaml כולל את אותם אישורי TLS שהוגדרו באזור הראשון, כמו שמוסבר בקטע הקודם.

    מריצים את שתי הפקודות הבאות כדי להתקין את Hybrid באזור החדש:

    apigeectl init -f overrides/overrides-DC_name.yaml

    apigeectl apply -f overrides/overrides-DC_name.yaml
  3. מריצים את הפקודה הבאה כדי לוודא שההתקנה ההיברידית הצליחה:
    apigeectl check-ready -f overrides_your_cluster_name.yaml
  4. מריצים את הפקודה הבאה כדי לוודא שהגדרת אשכול Cassandra בוצעה. בפלט צריכים להופיע גם מרכזי הנתונים הקיימים וגם מרכזי הנתונים החדשים.
    kubectl exec apigee-cassandra-default-0 -n apigee  \
  -- nodetool -u JMX_user -pw JMX_password status

    דוגמה להגדרה מוצלחת:

    Datacenter: dc-1
====================
Status=Up/Down
|/ State=Normal/Leaving/Joining/Moving
--  Address        Load       Tokens  Owns  Host ID                               Rack
UN  10.132.87.93   68.07 GiB  256     ?     fb51465c-167a-42f7-98c9-b6eba1de34de  c
UN  10.132.84.94   69.9 GiB   256     ?     f621a5ac-e7ee-48a9-9a14-73d69477c642  b
UN  10.132.84.105  76.95 GiB  256     ?     0561086f-e95b-4232-ba6c-ad519ff30336  d

Datacenter: dc-2
====================
Status=Up/Down
|/ State=Normal/Leaving/Joining/Moving
--  Address        Load       Tokens  Owns  Host ID                               Rack
UN  10.132.0.8     71.61 GiB  256     ?     8894a98b-8406-45de-99e2-f404ab10b5d6  c
UN  10.132.9.204   75.1 GiB   256     ?     afa0ffa3-630b-4f1e-b46f-fc3df988092e  a
UN  10.132.3.133   68.08 GiB  256     ?     25ae39ab-b39e-4d4f-9cb7-de095ab873db  b
  5. מגדירים את Cassandra בכל הפודים במרכזי הנתונים החדשים.
    1. מקבלים את apigeeorg מהאשכול באמצעות הפקודה הבאה:
      kubectl get apigeeorg -n apigee -o json | jq .items[].metadata.name

      לדוגמה:

      Ex: kubectl get apigeeorg -n apigee -o json | jq .items[].metadata.name
"rg-hybrid-b7d3b9c"
    2. יוצרים קובץ של משאב מותאם אישית לשכפול נתונים של Cassandra‏ (YAML). הקובץ יכול לקבל כל שם. בדוגמאות הבאות, שם הקובץ יהיה datareplication.yaml.

      הקובץ צריך להכיל את הפרטים הבאים:

      apiVersion: apigee.cloud.google.com/v1alpha1
kind: CassandraDataReplication
metadata:
  name: REGION_EXPANSION
  namespace: NAMESPACE
spec:
  organizationRef: APIGEEORG_VALUE
  force: false
  source:
    region: SOURCE_REGION

      כאשר:

      • ‫REGION_EXPANSION הוא השם שנותנים למטא-נתונים. אתם יכולים להשתמש בכל שם.
      • ‫NAMESPACE הוא אותו מרחב שמות שמופיע ב-overrides.yaml. בדרך כלל זה הנתיב apigee.
      • ‫APIGEEORG_VALUE הוא ערך הפלט מהפקודה kubectl get apigeeorg -n apigee -o json | jq .items[].metadata.name בשלב הקודם. לדוגמה, rg-hybrid-b7d3b9c
      • ‫SOURCE_REGION הוא שם מרכז הנתונים באזור המקור. זה הערך שמוגדר עבור cassandra:datacenter: ב-overrides.yaml.

      לדוגמה:

      apiVersion: apigee.cloud.google.com/v1alpha1
kind: CassandraDataReplication
metadata:
  name: region-expansion
  namespace: apigee
spec:
  organizationRef: rg-hybrid-b7d3b9c
  force: false
  source:
    region: "dc-1"
    3. מחילים את CassandraDataReplication באמצעות הפקודה הבאה:
      kubectl apply -f datareplication.yaml
    4. כדי לבדוק את סטטוס הבנייה מחדש, משתמשים בפקודה הבאה.
      kubectl -n apigee get apigeeds -o json | jq .items[].status.cassandraDataReplication

      התוצאות אמורות להיראות כך:

      {
  "rebuildDetails": {
    "apigee-cassandra-default-0": {
      "state": "complete",
      "updated": 1623105760
    },
    "apigee-cassandra-default-1": {
      "state": "complete",
      "updated": 1623105765
    },
    "apigee-cassandra-default-2": {
      "state": "complete",
      "updated": 1623105770
    }
  },
  "state": "complete",
  "updated": 1623105770
}
  6. בודקים את תהליכי הבנייה מחדש ביומנים. כמו כן, מוודאים את גודל הנתונים באמצעות הפקודה nodetool status:
    kubectl logs apigee-cassandra-default-0 -f -n apigee

    kubectl exec apigee-cassandra-default-0 -n apigee  -- nodetool -u JMX_user -pw JMX_password status

    בדוגמה הבאה מוצגות רשומות לדוגמה ביומן:

    INFO  01:42:24 rebuild from dc: dc-1, (All keyspaces), (All tokens)
INFO  01:42:24 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889] Executing streaming plan for Rebuild
INFO  01:42:24 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889] Starting streaming to /10.12.1.45
INFO  01:42:25 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889, ID#0] Beginning stream session with /10.12.1.45
INFO  01:42:25 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889] Starting streaming to /10.12.4.36
INFO  01:42:25 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889 ID#0] Prepare completed. Receiving 1 files(0.432KiB), sending 0 files(0.000KiB)
INFO  01:42:25 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889] Session with /10.12.1.45 is complete
INFO  01:42:25 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889, ID#0] Beginning stream session with /10.12.4.36
INFO  01:42:25 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889] Starting streaming to /10.12.5.22
INFO  01:42:26 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889 ID#0] Prepare completed. Receiving 1 files(0.693KiB), sending 0 files(0.000KiB)
INFO  01:42:26 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889] Session with /10.12.4.36 is complete
INFO  01:42:26 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889, ID#0] Beginning stream session with /10.12.5.22
INFO  01:42:26 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889 ID#0] Prepare completed. Receiving 3 files(0.720KiB), sending 0 files(0.000KiB)
INFO  01:42:26 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889] Session with /10.12.5.22 is complete
INFO  01:42:26 [Stream #3a04e810-580d-11e9-a5aa-67071bf82889] All sessions completed
  7. מעדכנים את המארחים הראשוניים. צריך להסיר את multiRegionSeedHost: 10.0.0.11 מהחשבון overrides-DC_name.yaml ולהחיל אותו מחדש.
    apigeectl apply -f overrides/overrides-DC_name.yaml

בדיקת הסטטוס של אשכול Cassandra

הפקודה הבאה שימושית כדי לבדוק אם הגדרת האשכול הצליחה בשני מרכזי נתונים. הפקודה בודקת את הסטטוס של nodetool בשני האזורים.

kubectl exec apigee-cassandra-default-0 -n apigee  -- nodetool -u JMX_user -pw JMX_password status


Datacenter: dc-1
================
Status=Up/Down
|/ State=Normal/Leaving/Joining/Moving
--  Address     Load       Tokens       Owns (effective)  Host ID                               Rack
UN  10.12.1.45  112.09 KiB  256          100.0%            3c98c816-3f4d-48f0-9717-03d0c998637f  ra-1
UN  10.12.4.36  95.27 KiB  256          100.0%            0a36383d-1d9e-41e2-924c-7b62be12d6cc  ra-1
UN  10.12.5.22  88.7 KiB   256          100.0%            3561f4fa-af3d-4ea4-93b2-79ac7e938201  ra-1
Datacenter: dc-2
================
Status=Up/Down
|/ State=Normal/Leaving/Joining/Moving
--  Address     Load       Tokens       Owns (effective)  Host ID                               Rack
UN  10.0.4.33   78.69 KiB  256          0.0%              a200217d-260b-45cd-b83c-182b27ff4c99  ra-1
UN  10.0.0.21   78.68 KiB  256          0.0%              9f3364b9-a7a1-409c-9356-b7d1d312e52b  ra-1
UN  10.0.1.26   15.46 KiB  256          0.0%              1666df0f-702e-4c5b-8b6e-086d0f2e47fa  ra-1

פתרון בעיות

מידע נוסף זמין במאמר בנושא כשל ברפליקציה של נתוני Cassandra.
