Configurare il controllo di integrità attivo per il failover regionale con Private Service Connect

Questa pagina si applica ad Apigee, ma non ad Apigee hybrid.

Visualizza Apigee Edge documentazione.

Questo documento spiega come utilizzare Apigee per configurare il controllo di integrità attivo quando utilizzi Private Service Connect per il routing di rete in direzione nord (traffico dai client ad Apigee). Il controllo di integrità attivo è utile per evitare la perdita di traffico di rete in caso di errore a livello di regione.

Panoramica

Nota: Apigee supporta il controllo di integrità con Private Service Connect. Se vuoi il failover a livello di regione per un'organizzazione Apigee con più istanze in diverse regioni e che instrada il traffico tramite Private Service Connect, attiva invece il controllo di integrità PSC: non è necessario alcun MIG. Per i dettagli, consulta la scheda Controllo di integrità PSC in Esecuzione di controlli di integrità. Il pattern basato su MIG descritto di seguito rimane supportato come alternativa.

Questo documento descrive un pattern basato su un gruppo di istanze gestite (MIG) per eseguire il controllo di integrità attivo sulle istanze Apigee raggiunte tramite Private Service Connect. Puoi utilizzare questo pattern se preferisci gestire tu stesso l'infrastruttura di controllo di integrità anziché attivare il controllo di integrità PSC integrato (vedi la nota sopra).

Puoi utilizzare il rilevamento di valori anomali per il monitoraggio dello stato di integrità. Tuttavia, durante gli errori a livello di regione, potresti perdere periodicamente una certa quantità di traffico, poiché il rilevamento di valori anomali utilizza il traffico in tempo reale come indicatori. Il rilevamento di valori anomali reindirizza periodicamente una parte del traffico in tempo reale per verificare l'integrità della regione non riuscita.

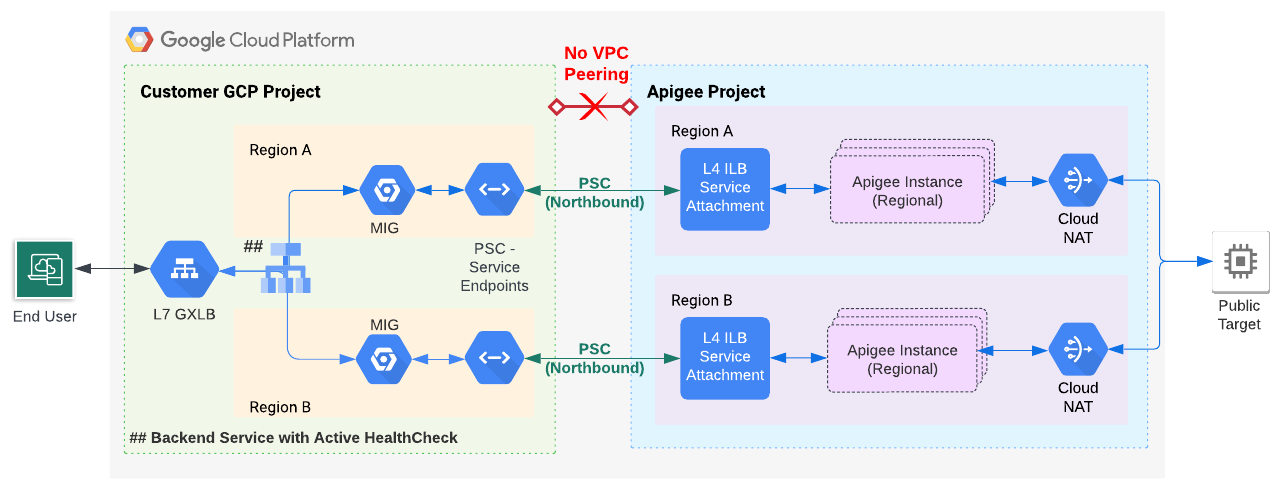

La Figura 1 mostra l'architettura proposta. Un endpoint di servizio si connette al collegamento del servizio nell'istanza Apigee, e un MIG instrada il traffico verso l'endpoint di servizio. Abilita il monitoraggio del controllo di integrità sul MIG.

Figura 1. Architettura Apigee per il controllo di integrità attivo senza peering VPC.

Approccio al controllo di integrità basato su MIG

Prerequisiti

Puoi applicare la tecnica descritta in questo documento alle installazioni Apigee che utilizzano il peering VPC o che non lo utilizzano. Tuttavia, nel caso di un'installazione con peering VPC, la tecnica di controllo di integrità attivo descritta qui si applica solo se utilizzi Private Service Connect per la configurazione del routing.

Prima di eseguire i passaggi descritti in questa sezione:

• Per le installazioni senza peering VPC :
  1. Completa i passaggi di provisioning di Apigee da 1 a 6 per le installazioni basate su abbonamento o con pagamento a consumo. Al momento, l'unica opzione è eseguire questi passaggi utilizzando l'interfaccia a riga di comando.
  2. Salta il passaggio 7: Configura il routing ed esegui invece i passaggi seguenti.
• Per le installazioni con peering VPC che utilizzano Private Service Connect per il routing:
  1. Completa i passaggi di provisioning di Apigee da 1 a 7 per installazioni basate su abbonamento o con pagamento a consumo. Al momento, l'unica opzione è eseguire questi passaggi utilizzando l'interfaccia a riga di comando.
  2. Salta il passaggio 8: Configura il routing ed esegui invece i passaggi seguenti.

1. Configura un endpoint di servizio Private Service Connect per il collegamento del servizio Apigee

In questo passaggio, crei un endpoint di servizio Private Service Connect che punta al collegamento del servizio nell'istanza Apigee:

1. Recupera il collegamento del servizio dall'istanza Apigee che hai creato in precedenza:

   curl -i -X GET -H "Authorization: Bearer $AUTH" \
     "https://apigee.googleapis.com/v1/organizations/$PROJECT_ID/instances"

   Nell'output di esempio seguente, il valore serviceAttachment è mostrato in grassetto:

   {
     "instances": [
       {
         "name": "us-west1",
         "location": "us-west1",
         "host": "10.82.192.2",
         "port": "443",
         "createdAt": "1645731488019",
         "lastModifiedAt": "1646504754219",
         "diskEncryptionKeyName": "projects/my-project/locations/us-west1/keyRings/us-west1/cryptoKeys/dek",
         "state": "ACTIVE",
         "peeringCidrRange": "SLASH_22",
         "runtimeVersion": "1-7-0-20220228-190814",
         "ipRange": "10.82.192.0/22,10.82.196.0/28",
         "consumerAcceptList": [
           "875609189304"
         ],
         "serviceAttachment": "projects/bfac74a67a320c43a12p-tp/regions/us-west1/serviceAttachments/apigee-us-west1-crw1"
       }
     ]
   }

   Nota: l'ID del progetto che hai utilizzato per creare la tua organizzazione Apigee viene sempre visualizzato nell'el8/} elenco.consumerAcceptList Nell'output di esempio mostrato sopra, è l'unico progetto nell'elenco.
2. Crea un endpoint di servizio Private Service Connect che punti al collegamento del servizio che hai ottenuto dal corpo della risposta dell'istanza nel passaggio precedente, come spiegato in Creare un endpoint Private Service Connect.

2. Configura un MIG che punti all'endpoint di servizio

In questo passaggio, crei un MIG che instrada il traffico verso l'endpoint di servizio. Puoi quindi abilitare il controllo di integrità attivo sul MIG.

Autorizzazioni richieste per questa attività

Puoi assegnare al provisioner Apigee un ruolo predefinito che includa le autorizzazioni necessarie per completare questa attività, oppure assegnare autorizzazioni più granulari per fornire il privilegio minimo necessario. Consulta Ruoli predefiniti e Autorizzazioni di routing di accesso.

Nota: i MIG non sono globali, ma regionali. Pertanto, per la configurazione multiregionale, devi creare un MIG per ogni regione e aggiungerli al servizio di backend del bilanciatore del carico globale.

2A. Abilita l'accesso privato Google per una subnet della rete VPC

Per abilitare l'accesso privato Google per una subnet della rete VPC, segui i passaggi elencati in Abilitare l'accesso privato Google Accesso.

Nota: se stai eseguendo una configurazione multiregionale, devi eseguire questo passaggio una volta per ogni regione.

2B. Imposta le variabili di ambiente

Multiregionale: una configurazione multiregionale richiede un MIG separato per ogni regione.

Le istruzioni in questa sezione utilizzano le variabili di ambiente per fare riferimento a stringhe utilizzate ripetutamente. Ti consigliamo di impostarle prima di continuare:

MIG_NAME=YOUR_MIG_NAME  # A name you provide for the MIG
VPC_NAME=default       # If you are using a shared VPC, use the shared VPC name
VPC_SUBNET=default     # Private Google Access must be enabled for this subnet
REGION=RUNTIME_REGION        # The same region as your Apigee runtime instance
SERVICE_ENDPOINT_IP=YOUR_SERVICE_ENDPOINT_IP.  ## The endpoint IP of the service endpoint you just created

Utilizzerai queste variabili più volte durante i processi rimanenti. Se vuoi configurare più regioni, crea variabili con valori specifici per ogni regione.

2C. Crea un gruppo di istanze gestite

Multiregionale: una configurazione multiregionale richiede un MIG separato per ogni regione. Se stai configurando più regioni, ripeti i passaggi 2b e 2c per ogni regione, sostituendo le variabili appropriate per ogni regione.

In questo passaggio, crei e configuri un gruppo di istanze gestite (MIG).

1. Crea un template di istanza eseguendo il comando seguente.

   gcloud compute instance-templates create $MIG_NAME \
   --project $PROJECT_ID \
   --region $REGION \
   --network $VPC_NAME \
   --subnet $VPC_SUBNET \
   --tags=https-server,apigee-mig-proxy,gke-apigee-proxy \
   --machine-type e2-medium --image-family debian-12 \
   --image-project debian-cloud --boot-disk-size 20GB \
   --no-address \
   --metadata ENDPOINT=$SERVICE_ENDPOINT_IP,startup-script-url=gs://apigee-5g-saas/apigee-envoy-proxy-release/latest/conf/startup-script.sh

   Come puoi vedere da questo comando, le macchine sono di tipo e2-medium. Eseguono Debian 12 e hanno 20 GB di spazio su disco. Lo script startup-script.sh configura il MIG per instradare il traffico in entrata dal bilanciatore di carico all'istanza Apigee.

2. Crea un gruppo di istanze gestite eseguendo il comando seguente:

   gcloud compute instance-groups managed create $MIG_NAME \
   --project $PROJECT_ID --base-instance-name apigee-mig \
   --size 2 --template $MIG_NAME --region $REGION

3. Configura la scalabilità automatica per il gruppo eseguendo il comando seguente:
   Nota: un MIG a livello di regione con istanze e2-medium può supportare un massimo di 6 Gbps. Se questo non è sufficiente per le tue esigenze di throughput, valuta la possibilità di aumentare le dimensioni della VM e/o il numero di repliche.

   gcloud compute instance-groups managed set-autoscaling $MIG_NAME \
   --project $PROJECT_ID --region $REGION --max-num-replicas 3 \
   --target-cpu-utilization 0.75 --cool-down-period 90

4. Definisci una porta denominata eseguendo il comando seguente:

   gcloud compute instance-groups managed set-named-ports $MIG_NAME \
   --project $PROJECT_ID --region $REGION --named-ports https:443

3. Configura il bilanciatore del carico con il monitoraggio del controllo di integrità

Nei passaggi seguenti configurerai un bilanciatore del carico con il monitoraggio del controllo di integrità.

3A. Crea un certificato SSL e una chiave per il bilanciatore del carico

Devi creare le credenziali una sola volta, indipendentemente dal fatto che l'installazione sia in una o più regioni. In un passaggio successivo, assocerai queste credenziali al proxy HTTPS di destinazione del bilanciatore del carico.

Puoi creare le credenziali con:

• Il tuo certificato da un'autorità di certificazione
• Un certificato SSL gestito da Google
• Un certificato autofirmato (non consigliato per la produzione).

Per saperne di più sulla creazione e sull'utilizzo dei certificati SSL per il bilanciatore del carico Google Cloud, consulta Certificati SSL e Panoramica dei certificati SSL.

Nell'esempio seguente, creiamo un certificato SSL gestito da Google:

1. Crea queste variabili di ambiente:

   CERTIFICATE_NAME=YOUR_CERT_NAME
   DOMAIN_HOSTNAME=YOUR_DOMAIN_HOSTNAME

   Imposta DOMAIN_HOSTNAME su un nome host di dominio valido che hai registrato. In un passaggio successivo, otterrai l'indirizzo IP del bilanciatore del carico e aggiornerai il record A del dominio in modo che punti a quell'indirizzo. Ad esempio, un nome host di dominio potrebbe essere simile a questo: foo.example.com.

2. Esegui il comando gcloud compute ssl-certificates create:

   gcloud compute ssl-certificates create $CERTIFICATE_NAME \
   --domains=$DOMAIN_HOSTNAME \
   --project $PROJECT_ID \
   --global

   Il provisioning del certificato può richiedere fino a un'ora. Per controllare lo stato del il provisioning, esegui questo comando:

   gcloud compute ssl-certificates describe $CERTIFICATE_NAME \
   --global \
   --format="get(name,managed.status, managed.Status)"

   Nota: puoi creare più record A DNS per i nomi host del gruppo di ambienti che puntano tutti allo stesso indirizzo IP del bilanciatore del carico.

3B. Crea un controllo di integrità

1. Crea un controllo di integrità:

   gcloud compute health-checks create https HEALTH_CHECK_NAME \
   --project $PROJECT_ID --port 443 --global \
   --request-path /healthz/ingress

   Utilizzerai questo controllo di integrità per assicurarti che il servizio di backend sia in esecuzione. Per configurare controlli di integrità più avanzati su un proxy specifico, consulta Esecuzione di controlli di integrità.

   Nota: se visualizzi il seguente errore durante il tentativo di creare un controllo di integrità:

   ERROR: unrecognized arguments: --global,

   Prova ad aggiornare gcloud utilizzando il gcloud components update comando.

2. Crea un servizio di backend:

   gcloud compute backend-services create PROXY_BACKEND_NAME \
   --project $PROJECT_ID \
   --protocol HTTPS \
   --health-checks HEALTH_CHECK_NAME \
   --port-name https \
   --timeout 302s \
   --connection-draining-timeout 300s \
   --global

   Nota: come documentato nel riferimento alle proprietà dell'endpoint Apigee, l'ingresso di Apigee (bilanciatore del carico interno) ha un timeout predefinito di 300 secondi. Se imposti il timeout dei servizi di backend del bilanciatore del carico su 302 secondi il comando dei servizi di backend verrà completato completamente in Apigee in caso di transazioni a lunga esecuzione. Se imposti questo valore su un valore inferiore, ad esempio 60 secondi, il bilanciatore del carico potrebbe andare in timeout prima del completamento della richiesta generando risposte 502.
3. Aggiungi il MIG al servizio di backend con il comando seguente:
   Multiregionale: per una configurazione multiregionale, devi creare un MIG separato per ogni regione, quindi ripetere questo passaggio per aggiungere ogni MIG al servizio di backend. Assicurati di sostituire le variabili REGION e MIG_NAME appropriate per ogni regione.

   gcloud compute backend-services add-backend PROXY_BACKEND_NAME \
   --project $PROJECT_ID --instance-group $MIG_NAME \
   --instance-group-region $REGION \
   --balancing-mode UTILIZATION --max-utilization 0.8 --global

4. Crea una mappa URL di bilanciamento del carico con il comando seguente:

   gcloud compute url-maps create MIG_PROXY_MAP_NAME \
   --project $PROJECT_ID --default-service PROXY_BACKEND_NAME

5. Crea un proxy HTTPS di destinazione per il bilanciamento del carico con il comando seguente:

   gcloud compute target-https-proxies create MIG_HTTPS_PROXY_NAME \
   --project $PROJECT_ID --url-map MIG_PROXY_MAP_NAME \
   --ssl-certificates $CERTIFICATE_NAME

3C. Ottieni un indirizzo IP riservato e crea regole firewall

Devi assegnare un indirizzo IP al bilanciatore del carico e poi creare regole che consentano al bilanciatore del carico di accedere al MIG. Devi eseguire questo passaggio una sola volta, indipendentemente dal fatto che l'installazione sia in una o più regioni.

1. Prenota un indirizzo IP per il bilanciatore del carico:

   gcloud compute addresses create ADDRESSES_NAME \
   --project $PROJECT_ID \
   --ip-version=IPV4 \
   --global

2. Crea una regola di forwarding globale con il comando seguente:

   gcloud compute forwarding-rules create FORWARDING_RULE_NAME \
   --project $PROJECT_ID --address ADDRESSES_NAME --global \
   --target-https-proxy MIG_HTTPS_PROXY_NAME --ports 443

3. Recupera l'indirizzo IP riservato eseguendo il comando seguente:

   gcloud compute addresses describe ADDRESSES_NAME \
   --project $PROJECT_ID --format="get(address)" --global

4. Passaggio importante: vai al sito, all'host DNS o all'ISP in cui vengono gestiti i record DNS e assicurati che il record DNS del tuo dominio venga risolto nell'indirizzo IP del bilanciatore del carico Google Cloud. Questo indirizzo è il valore IP restituito nell'ultimo passaggio. Per maggiori dettagli, consulta Aggiorna i record DNS A e AAAA in modo che puntino all'indirizzo IP del bilanciatore del carico.
5. Crea una regola firewall che consenta al bilanciatore del carico di accedere al MIG utilizzando il comando seguente:

   gcloud compute firewall-rules create FIREWALL_RULE_NAME \
   --description "Allow incoming from GLB on TCP port 443 to Apigee Proxy" \
   --project $PROJECT_ID --network $VPC_NAME --allow=tcp:443 \
   --source-ranges=130.211.0.0/22,35.191.0.0/16 --target-tags=gke-apigee-proxy

   Tieni presente che gli intervalli di indirizzi IP 130.211.0.0/22 e 35.191.0.0/16 sono gli intervalli di indirizzi IP di origine per Google Cloud Load Balancing. Questa regola firewall consente a Google Cloud Load Balancing di effettuare richieste di controllo di integrità al MIG.

Il provisioning di Apigee è completato. Vai a Eseguire il deployment di un proxy di esempio.
