Apigee Hybrid 執行階段層由各種服務組成。每項服務都會部署在 Kubernetes 叢集內的節點上，且每項服務都可以使用 overrides.yaml 檔案進行設定。
執行階段架構圖

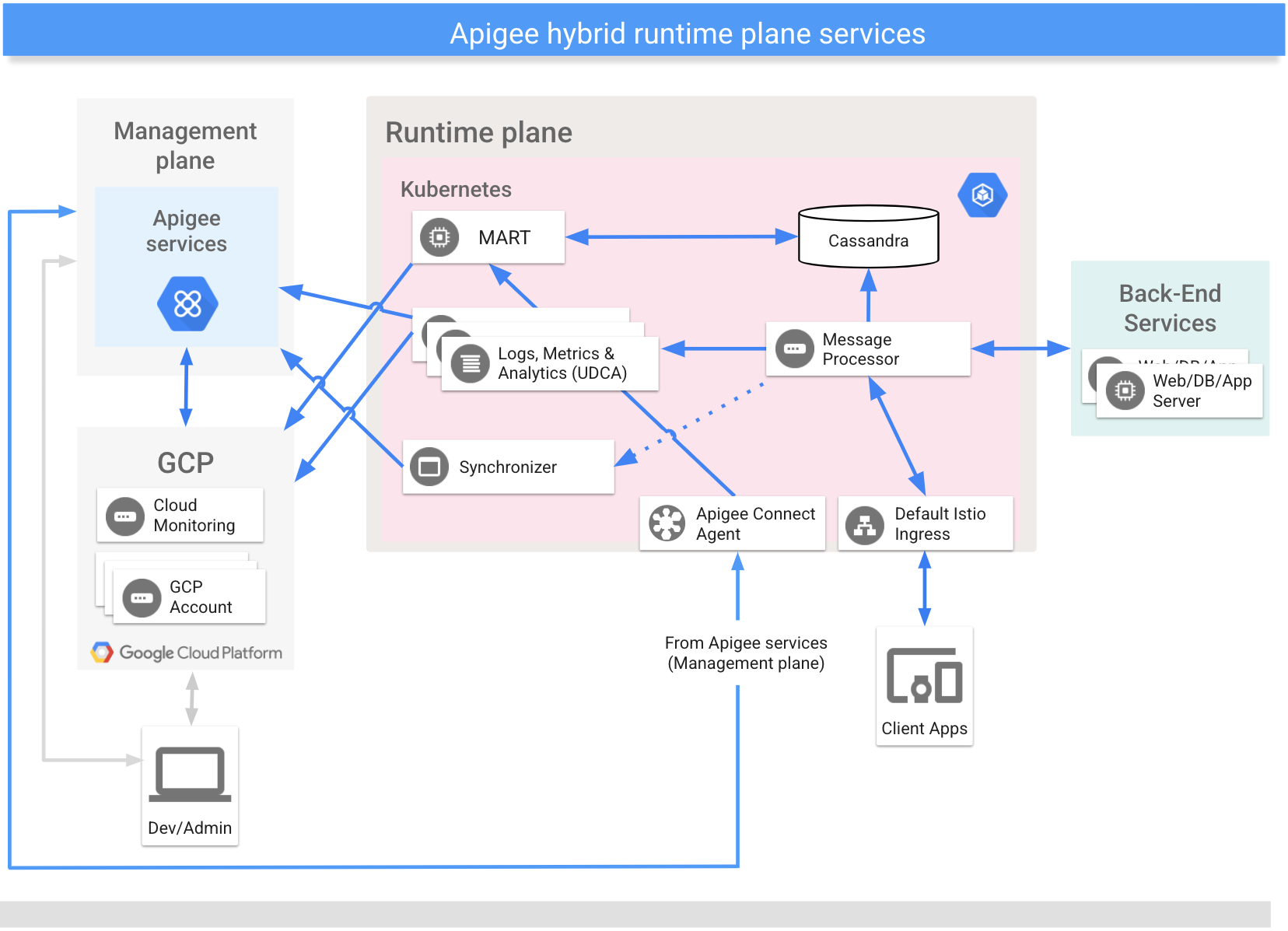

下圖顯示每個執行階段服務如何與混合式環境中的其他服務互動：
下表列出執行階段服務的摘要：
| 服務 | 說明 | 設定物件 | 導入方式 | 範圍 |
|---|---|---|---|---|
| Apigee Ingress | Apigee Ingress 是邊緣負載平衡器，可接收連入連線，並將連線轉送至正確的訊息處理器。包括
|
apigeeIngressGateway |
部署作業問題 | Kubernetes 叢集 |
| Apigee 運算子 | Apigee Operators (AO) 會建立及更新部署和維護 ApigeeDeployment (AD) 設定所需的低層級 Kubernetes 和 Istio 資源。舉例來說，控制器會發布訊息處理器，並在 Kubernetes 叢集中保留 AD 設定前，先驗證該設定。 | ao |
部署作業問題 | Kubernetes 叢集 |
| Cassandra | 做為執行階段資料儲存庫，為執行階段層提供 Apigee 本機永久儲存空間，用於 KMS、OAuth、KVM 和快取。您可以為 KMS、OAuth、KVM 和快取分別設定 Cassandra 環。 apigee-cassandra-default pod 是在 Kubernetes 叢集上執行 Hybrid Cassandra 資料庫的 pod。一或多個 Pod 會組成叢集，負責讀取、寫入及儲存 Apigee Hybrid 的永久資料。 apigee-cassandra-user-setup pod 會初始化及設定 Cassandra 資料庫的使用者和角色。Cassandra 和 Runtime 元件會使用這些角色，在 Hybrid Cassandra 資料庫中讀取及寫入資料。 apigee-cassandra-schema-setup Pod 會初始化及設定 Hybrid Cassandra 資料庫的資料庫結構定義。這個 Pod 用於設定 Cassandra 鍵空間和資料表定義，搭配 Hybrid Cassandra 資料庫使用。 |
cassandra |
StatefulSet | 機構 (一或多個機構) |
| Apigee Connect | Apigee Hybrid 管理平面可透過 Connect 代理程式，安全連線至執行階段平面中的 MART 服務，無須將 MART 端點公開至網際網路。 | connectAgent |
部署作業問題 | Kubernetes 叢集 |
| 記錄器 | 擷取記錄檔，並將資料傳送至與 Google Cloud 帳戶相關聯的監控應用程式 (目前為 Cloud Operations)。 | logger |
DaemonSet | 叢集 (同一叢集內的一或多個機構) |
| 執行階段資料管理 API (MART) | 公開端點，用於管理執行階段層的資料實體，例如 KMS (API 金鑰和 OAuth 權杖)、配額、KVM 和 API 產品。MART 服務的適用範圍為單一機構。 | mart |
部署作業問題 | 機構 |
| 訊息處理器 | 從管理平面取用輪替更新，在執行階段平面提供 API 要求處理和政策執行作業。每個訊息處理器都限定於單一環境。 | runtime |
部署作業問題 | 環境 |
| 指標 | 收集作業指標，可用於監控混合式服務的健康狀態、設定快訊等。 | metrics |
部署作業問題 | 叢集 (同一叢集內的一或多個機構) |
| Redis | Apigee Redis 用於追蹤 Apigee 和混合式環境中的速率限制計數，僅在 SpikeArrest 政策啟用 effectiveCount 選項時適用。 | redis |
部署作業問題 | Kubernetes 叢集 |
| Synchronizer | 從管理層擷取 API 環境的設定資料，並傳送至執行階段層。同步器可以輪詢相同或不同機構中的一或多個環境。 | synchronizer |
部署作業問題 | 環境 |
| 通用資料收集代理程式 (UDCA) | 擷取分析和部署狀態資料，並傳送至管理層的 UAP 服務，方便您透過管理 UI 存取資料。 | udca |
部署作業問題 | 環境 |
| 監看指令碼 | 監控程序會監控設定變更，並觸發應用程式的執行階段平面。 監控程式也會將 Apigee Ingress 和執行階段部署狀態傳回控制層。 監控程式會從所有 Apigee 執行階段 Pod 擷取部署狀態、合併狀態，然後將狀態傳送至管理層的 ConfigStore | watcher |
部署作業問題 | Kubernetes 叢集 |
大多數服務都會與其他內部或外部服務建立通訊端連線，您應該留意這點。詳情請參閱「混合式通訊埠」。
