Il piano di runtime di Apigee hybrid è costituito da una serie di servizi. Ogni servizio viene sottoposto a deployment
sui nodi all'interno del cluster Kubernetes e ognuno può essere configurato utilizzando il
file overrides.yaml.

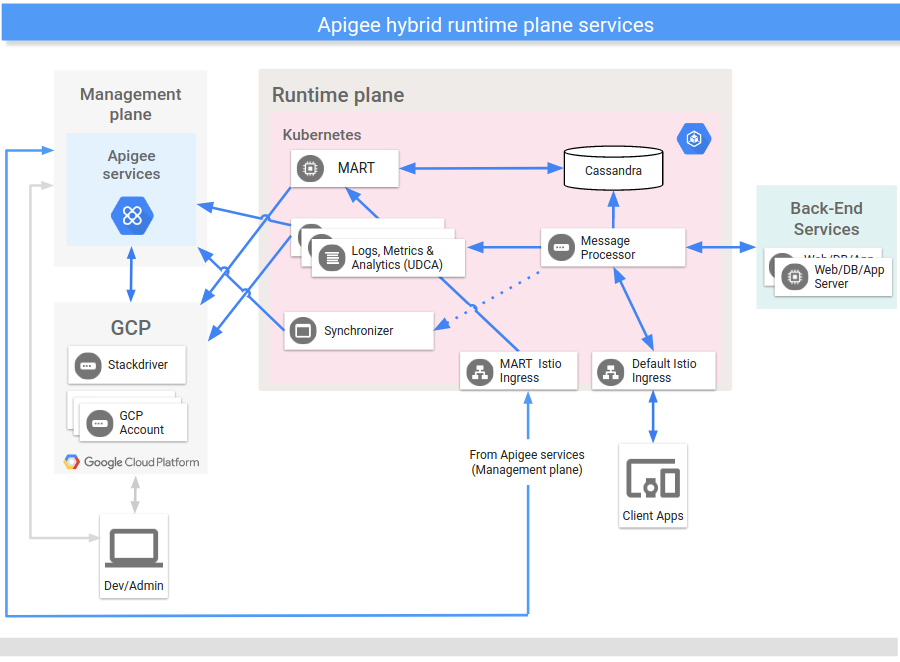

Diagramma dell'architettura di runtime
L'immagine seguente mostra come ciascuno dei servizi di runtime interagisce con gli altri servizi in ibrido:
La tabella seguente riepiloga i servizi di runtime:
| Servizio | Descrizione | Oggetto di configurazione | Implementato come | Ambito |
|---|---|---|---|---|
| Cassandra | Funge da datastore di runtime che fornisce l'archiviazione permanente locale di Apigee per KMS, OAuth, KVM e memorizzazione nella cache per il piano di runtime. Puoi avere anelli Cassandra separati per KMS, OAuth, KVM e memorizzazione nella cache. | cassandra |
StatefulSet | Organizzazione (una o più organizzazioni) |
| Istio Ingress/LoadBalancer predefinito | Gestisce le richieste in entrata dalle app client. L'installazione predefinita utilizza un Ingress Istio, ma sei responsabile della gestione della tua configurazione Ingress personalizzata per il traffico di produzione. | ingress |
In entrata | Cluster (una o più organizzazioni nello stesso cluster) |
| Logger | Estrae i file di log e invia i dati all'applicazione di monitoraggio associata al tuo account Google Cloud (attualmente Stackdriver). | logger |
DaemonSet | Cluster (una o più organizzazioni nello stesso cluster) |
| API di gestione per i dati di runtime (MART) | Espone un endpoint per amministrare le entità di dati sul piano di runtime, come KMS (chiavi API e token OAuth), quote, KVM e prodotti API. I servizi MART sono limitati a una singola organizzazione. | mart |
Deployment | Organizzazione |
| Ingress Istio MART | Gestisce le richieste in entrata dal piano di gestione per le chiamate alle API Apigee. | ingress |
In entrata | Cluster (una o più organizzazioni nello stesso cluster) |
| Processore di messaggi | Utilizza gli aggiornamenti in sequenza dal management plane per fornire l'elaborazione delle richieste API e l'esecuzione delle norme sul runtime plane. Ogni processore di messaggi è limitato a un singolo ambiente. | runtime |
Deployment | Ambiente |
| Metriche | Raccoglie metriche operative che puoi utilizzare per monitorare lo stato dei servizi ibridi, per configurare avvisi e così via. | metrics |
Deployment | Cluster (una o più organizzazioni nello stesso cluster) |
| Synchronizer | Recupera i dati di configurazione di un ambiente API dal management plane al runtime plane. Un sincronizzatore può eseguire il polling di uno o più ambienti nella stessa organizzazione o in organizzazioni diverse. | synchronizer |
Deployment | Ambiente |
| Universal Data Collection Agent (UDCA) | Estrae i dati di analisi e dello stato di deployment e li invia al servizio UAP nel management plane in modo che tu possa accedervi con la UI di gestione. | udca |
Deployment | Ambiente |
La maggior parte dei servizi stabilisce connessioni socket con altri servizi interni o esterni di cui devi essere a conoscenza. Per saperne di più, consulta Porte ibride.
