A vista Recente da API Monitoring apresenta mapas de árvore do tráfego da API por proxy.
Para aceder à vista Recente, siga os passos em Aceder à monitorização de APIs e selecione Recente.

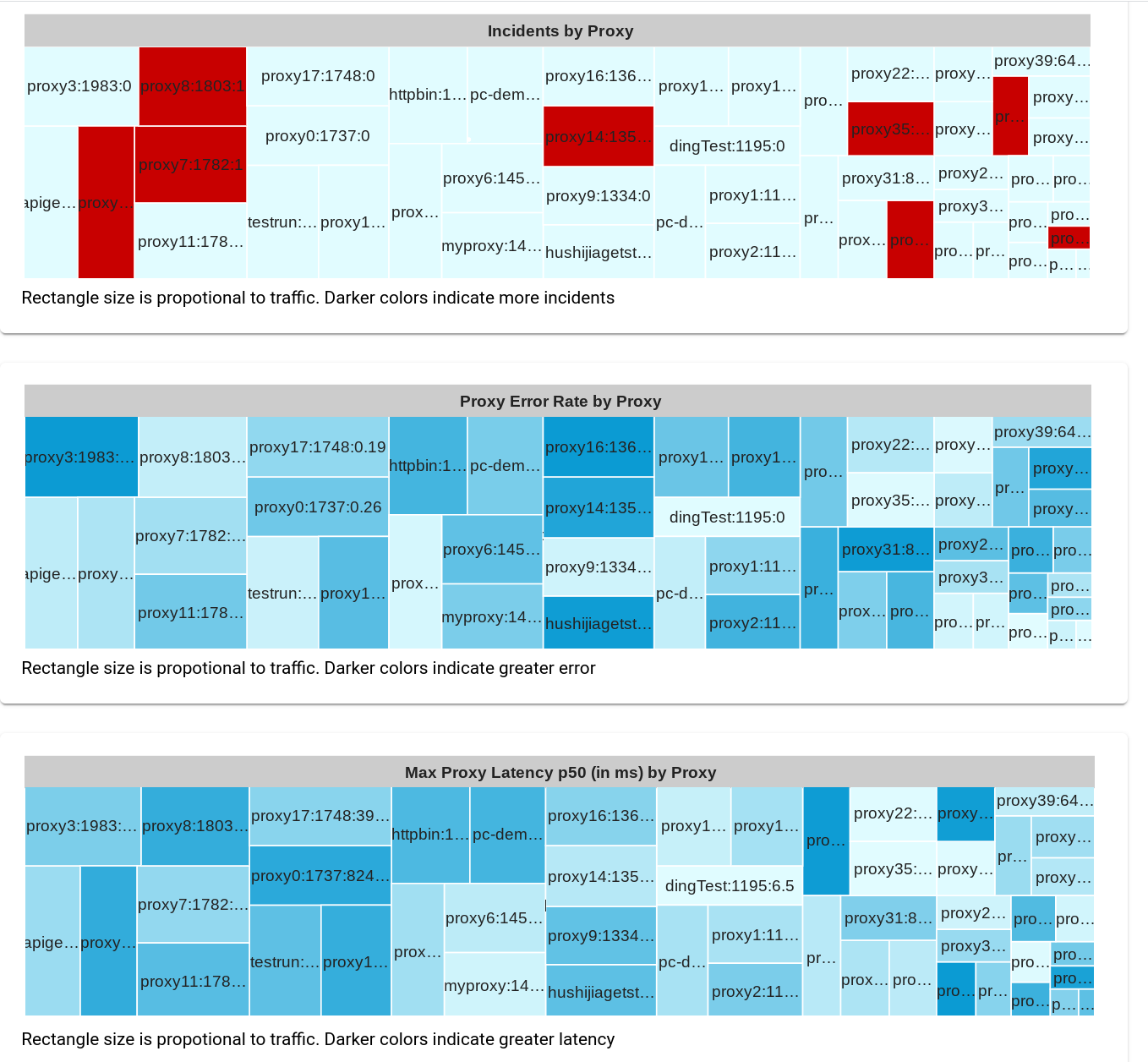

A figura abaixo mostra a IU com a opção Recentes selecionada.
A vista Recente mostra três mapas de árvore nos quais o tráfego da API para cada proxy é apresentado como um retângulo, cujo tamanho é proporcional à quantidade de tráfego desse proxy. A cor do retângulo indica o tamanho relativo de uma das seguintes variáveis (consoante o mapa de árvore que estiver a ver):
- Número de incidentes acionados por alertas
- Taxa de erros
- Latência máxima do percentil 50
Tenha em atenção que, se ignorar as cores dos retângulos, todos os três gráficos apresentam o mesmo padrão subjacente de retângulos. Isto deve-se ao facto de o tamanho do retângulo de cada proxy depender apenas do tráfego, que é o mesmo nos três gráficos.
Por exemplo, o segundo gráfico, Taxa de erros de proxy por proxy, apresenta os tamanhos relativos da taxa de erros para cada proxy: quanto mais escuro for o retângulo, maior é a taxa de erros. Para ver o valor da taxa de erro de um proxy na IU do Apigee, mova o cursor sobre o retângulo do proxy. Segue-se um exemplo:
O texto no retângulo apresenta os seguintes dados para proxy43:
- O tráfego total: 760
- A taxa de erros: 0,48
Uma vez que a taxa de erro do proxy43 é a maior entre todos os proxies, o respetivo retângulo tem o tom de azul mais escuro no gráfico.
Por predefinição, a vista Recente apresenta três tabelas:
- Incidentes por proxy
- Taxa de erros de proxy por proxy
- Latência máxima do proxy p50 (em ms) por proxy
Tal como na vista Linha cronológica, pode selecionar qualquer combinação de tabelas no menu Gráficos para apresentar. Todas as outras opções de gráficos são iguais às da vista Linha cronológica.
Analisando mais detalhadamente a distribuição dos dados de células
Tal como na vista Investigar, pode obter uma vista mais detalhada dos dados de uma célula individual da tabela clicando na célula. Isto apresenta as distribuições dos dados das células por vários atributos diferentes no painel do lado direito. Consulte o artigo Ver a distribuição dos dados das células para mais informações.
