記錄剖析總覽

支援的國家/地區：

Google SecOps SIEM

本文概要說明 Google Security Operations 如何將原始記錄剖析為 Unified Data Model (UDM) 格式。

Google SecOps 可接收來自下列擷取來源的記錄資料：

Google SecOps 轉送器
Chronicle API 動態消息
Chronicle Ingestion API
第三方技術合作夥伴

一般來說，客戶會以原始記錄的形式傳送資料。Google SecOps 會使用 LogType 獨一無二地識別產生記錄的裝置。LogType 可識別下列兩項：

產生記錄的供應商和裝置，例如 Cisco 防火牆、Linux DHCP 伺服器或 Bro DNS。
剖析器會將原始記錄轉換為具結構性的 UDM。剖析器與 LogType 之間是一對一關係。每個剖析器都會轉換單一 LogType 接收的資料。

Google SecOps 提供一組預設剖析器，可讀取原始記錄，並使用原始記錄中的資料產生結構化 UDM 記錄。Google SecOps 會維護這些剖析器。客戶也可以建立專屬剖析器，定義自訂資料對應指示。如果提交多行酬載，系統會將每一行解讀為個別的記錄項目。

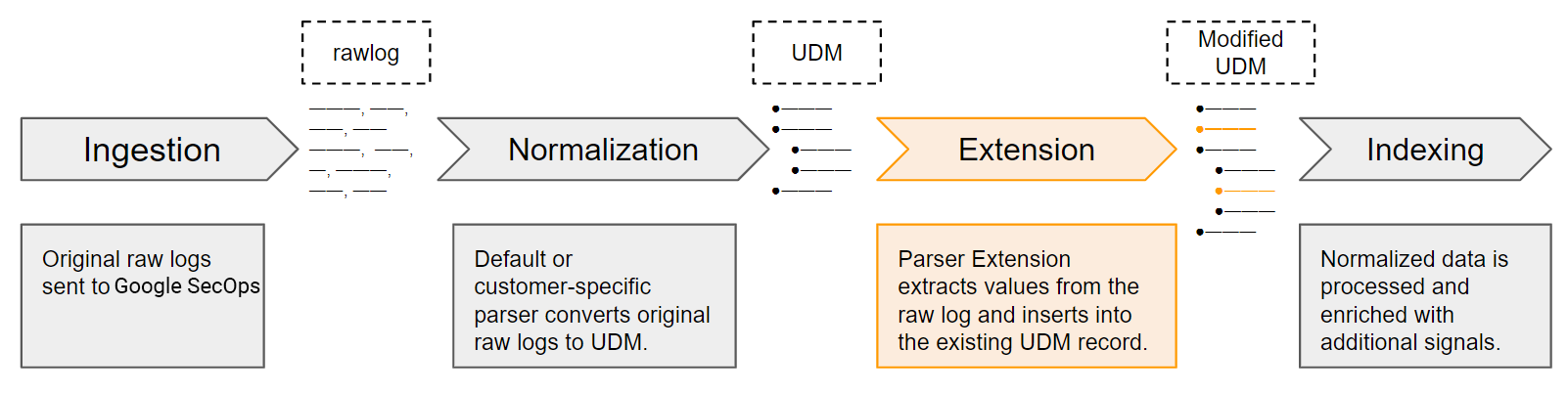

擷取和正規化工作流程

剖析器包含資料對應指示。這個檔案會定義如何將原始記錄中的資料對應至 UDM 資料結構中的一或多個欄位。

如果沒有剖析錯誤，Google SecOps 會使用原始記錄中的資料建立 UDM 結構化記錄。將原始記錄轉換為 UDM 記錄的過程稱為「正規化」。

預設剖析器可能會對應原始記錄中的部分核心值。通常，這些核心欄位對於在 Google SecOps 中提供安全性深入分析資訊最為重要。未對應的值會保留在原始記錄中，但不會儲存在 UDM 記錄中。

客戶也可以使用 Ingestion API，以結構化 UDM 格式傳送資料。

自訂系統剖析擷取資料的方式

Google SecOps 提供下列功能，讓客戶能夠自訂傳入原始記錄資料的資料剖析方式。

客戶專屬剖析器：客戶可為特定記錄類型建立自訂剖析器設定，滿足特定需求。客戶專屬剖析器會取代特定 LogType 的預設剖析器。詳情請參閱「管理預先建構和自訂剖析器」。
剖析器擴充功能：除了預設剖析器設定，客戶還可新增自訂對應指示。每位顧客都能建立專屬的自訂對應指示。這些對應指示定義如何從原始記錄中擷取其他欄位，並轉換為 UDM 欄位。剖析器擴充功能不會取代預設或客戶專屬的剖析器。

使用 Squid 網路 Proxy 記錄的範例

本節提供 Squid 網路 Proxy 記錄範例，並說明如何將值對應至 UDM 記錄。如要瞭解 UDM 架構中的所有欄位，請參閱「整合式資料模型欄位清單」。

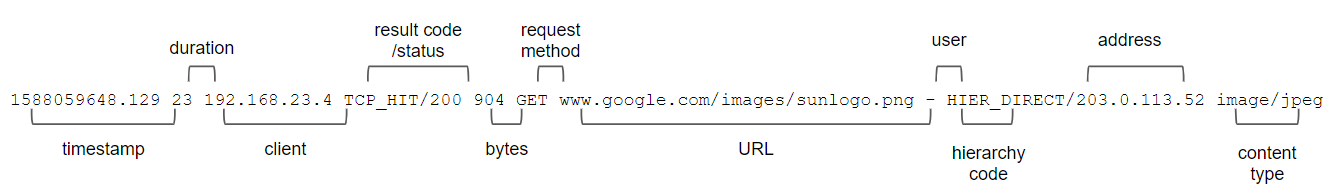

Squid 網頁 Proxy 記錄範例包含以空格分隔的值。每筆記錄代表一個事件，並儲存下列資料：時間戳記、時間長度、用戶端、結果代碼/結果狀態、傳輸的位元組、要求方法、網址、使用者、階層代碼和內容類型。在本範例中，系統會擷取下列欄位，並對應至 UDM 記錄：時間、用戶端、結果狀態、位元組、要求方法和網址。

1588059648.129 23 192.168.23.4 TCP_HIT/200 904 GET www.google.com/images/sunlogo.png - HIER_DIRECT/203.0.113.52 image/jpeg

Squid 網路 Proxy 範例

比較這些結構時，請注意 UDM 記錄中只包含原始記錄資料的子集。部分欄位為必填，其餘為選填。此外，只有 UDM 記錄中的部分區段包含資料。如果剖析器未將原始記錄中的資料對應至 UDM 記錄，您就不會在 Google SecOps 中看到 UDM 記錄的該部分。

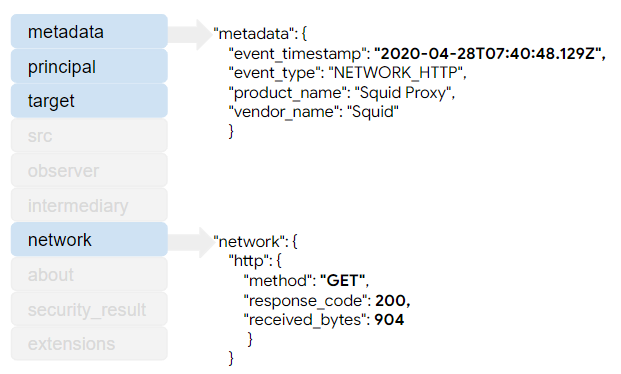

對應至 UDM 的記錄值

metadata 區段會儲存事件時間戳記。請注意，該值已從 EPOCH 轉換為 RFC 3339 格式。這項轉換為選用項目。時間戳記可以儲存為 EPOCH 格式，並經過前處理，將秒數和毫秒部分分別儲存至不同欄位。

metadata.event_type 欄位會儲存 NETWORK_HTTP 值，這是可識別事件類型的列舉值。metadata.event_type 的值會決定哪些 UDM 欄位為必填，哪些為選填。product_name 和 vendor_name 值包含記錄原始記錄的裝置說明，方便使用者瞭解。

UDM 事件記錄中的 metadata.event_type 與使用 Ingestion API 擷取資料時定義的 log_type 不同。這兩個屬性會儲存不同資訊。

「network」部分包含原始記錄事件的值。請注意，在本範例中，原始記錄中的狀態值是從「result code/status」欄位剖析而來，然後才寫入 UDM 記錄。UDM 記錄中只包含 result_code。

對應至 UDM 的記錄值

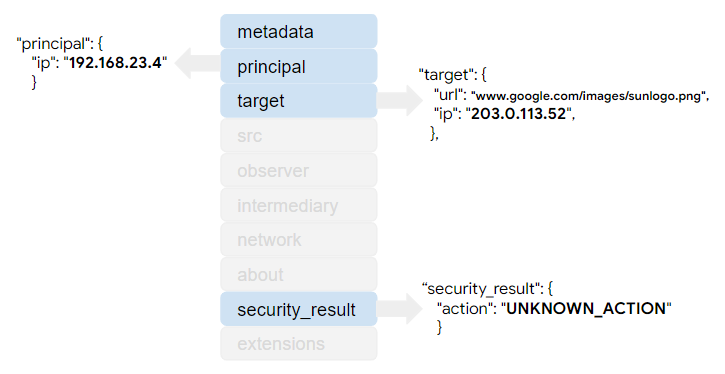

「principal」部分會儲存原始記錄中的用戶端資訊。「target」部分會儲存完整網址和 IP 位址。

security_result 區段會儲存其中一個列舉值，代表原始記錄中記錄的動作。

這是以 JSON 格式設定的 UDM 記錄。請注意，只有包含資料的區段才會顯示。不包括 src、observer、intermediary、about 和 extensions 區段。

{
        "metadata": {
            "event_timestamp": "2020-04-28T07:40:48.129Z",
            "event_type": "NETWORK_HTTP",
            "product_name": "Squid Proxy",
            "vendor_name": "Squid"
        },
        "principal": {
            "ip": "192.168.23.4"
        },
        "target": {
            "url": "www.google.com/images/sunlogo.png",
            "ip": "203.0.113.52"
        },
        "network": {
            "http": {
                "method": "GET",
                "response_code": 200,
                "received_bytes": 904
            }
        },
        "security_result": {
            "action": "UNKNOWN_ACTION"
        }
}

剖析器指令中的步驟

剖析器中的資料對應指示遵循常見模式，如下所示：

剖析並擷取原始記錄中的資料。
操控擷取的資料。包括使用條件邏輯選擇性剖析值、轉換資料型別、取代值中的子字串、轉換為大寫或小寫等。
為 UDM 欄位指派值。
將對應的 UDM 記錄輸出至 @output 鍵。

剖析及擷取原始記錄中的資料

設定篩選器陳述式

filter 陳述式是這組剖析指令中的第一個陳述式。所有額外的剖析指令都包含在 filter 陳述式中。

filter {

}

初始化將儲存擷取值的變數

在 filter 陳述式中，初始化剖析器將用來儲存從記錄檔擷取值的中間變數。

每次剖析個別記錄時，都會使用這些變數。稍後在剖析指令中，每個中間變數的值都會設為一或多個 UDM 欄位。

  mutate {
    replace => {
      "event.idm.read_only_udm.metadata.product_name" => "Webproxy"
      "event.idm.read_only_udm.metadata.vendor_name" => "Squid"
      "not_valid_log" => "false"
      "when" => ""
      "srcip" => ""
      "action" => ""
      "username" => ""
      "url" => ""
      "tgtip" => ""
      "method" => ""
    }
  }

從記錄中擷取個別值

Google SecOps 提供一組以 Logstash 為基礎的篩選器，可從原始記錄檔中擷取欄位。視記錄的格式而定，您可以使用一或多個擷取篩選器，從記錄中擷取所有資料。如果字串為：

原生 JSON，剖析器語法與支援 JSON 格式記錄的 JSON 篩選器類似。不支援巢狀 JSON。
XML 格式，剖析器語法與支援 XML 格式記錄的 XML 篩選器類似。
鍵/值組合，剖析器語法與支援鍵/值格式訊息的 Kv 篩選器類似。
CSV 格式，剖析器語法與 CSV 篩選器類似，支援 CSV 格式的訊息。
其他所有格式，剖析器語法與 GROK 內建模式的 GROK 篩選器類似。這項操作會使用 Regex 樣式的擷取指令。

Google SecOps 提供各篩選器中的部分功能。 Google SecOps 也提供篩選器中沒有的自訂資料對應語法。如要瞭解支援的功能和自訂函式，請參閱剖析器語法參考資料。

延續 Squid 網頁 Proxy 記錄範例，下列資料擷取指令包含 Logstash Grok 語法和規則運算式的組合。

下列擷取陳述式會將值儲存在下列中介變數中：

when
srcip
action
returnCode
size
method
username
url
tgtip

這個範例陳述式也會使用 overwrite 關鍵字，將每個變數中擷取的值儲存起來。如果擷取程序傳回錯誤，on_error 陳述式會將 not_valid_log 設為 True。

grok {
   match => {
     "message" => [
       "%{NUMBER:when}\\s+\\d+\\s%{SYSLOGHOST:srcip} %{WORD:action}\\/%{NUMBER:returnCode} %{NUMBER:size} %{WORD:method} (?P<url>\\S+) (?P<username>.*?) %{WORD}\\/(?P<tgtip>\\S+).*"
     ]
   }
   overwrite => ["when","srcip","action","returnCode","size","method","url","username","tgtip"]
   on_error => "not_valid_log"
}

操控及轉換擷取的值

Google SecOps 運用 Logstash mutate 篩選器外掛程式功能，可操控從原始記錄檔擷取的值。Google SecOps 提供外掛程式的部分功能。如要瞭解支援的功能和自訂函式 (例如)：

將值轉換為其他資料類型
取代字串中的值
合併兩個陣列，或在陣列中附加字串。字串值會在合併前轉換為陣列。
轉換為小寫或大寫

本節提供資料轉換範例，這些範例是以先前顯示的 Squid 網頁 Proxy 記錄為基礎。

轉換事件時間戳記

所有儲存為 UDM 記錄的事件都必須有事件時間戳記。這個範例會檢查是否從記錄中擷取資料值。然後使用 Grok 日期函式，將值比對至 UNIX 時間格式。

if [when] != "" {
  date {
    match => [
      "when", "UNIX"
    ]
   }
 }

轉換 `username` 值

以下範例陳述式會將 username 變數中的值轉換為小寫。

mutate {
   lowercase => [ "username"]
   }

轉換 `action` 值

以下範例會評估 action 中間變數中的值，並將值變更為 ALLOW、BLOCK 或 UNKNOWN_ACTION，這些都是 security_result.action UDM 欄位的有效值。security_result.action UDM 欄位是列舉型別，只會儲存特定值。

if ([action] == "TCP_DENIED" or [action] == "TCP_MISS" or [action] == "Denied" or [action] == "denied" or [action] == "Dropped") {
      mutate {
        replace => {
          "action" => "BLOCK"
        }
      }
   } else if ([action] == "TCP_TUNNEL" or [action] == "Accessed" or [action] == "Built" or [action] == "Retrieved" or [action] == "Stored") {
     mutate {
        replace => {
          "action" => "ALLOW"
        }
     }
   } else {
      mutate {
        replace => {
          "action" => "UNKNOWN_ACTION" }
      }
   }

轉換目標 IP 位址

以下範例會檢查 tgtip 中間變數中的值。如果找到，系統會使用預先定義的 Grok 模式，將該值與 IP 位址模式比對。如果值與 IP 位址模式相符時發生錯誤，on_error 函式會將 not_valid_tgtip 屬性設為 True。如果比對成功，系統就不會設定 not_valid_tgtip 屬性。

if [tgtip] not in [ "","-" ] {
   grok {
     match => {
       "tgtip" => [ "%{IP:tgtip}" ]
     }
     overwrite => ["tgtip"]
     on_error => "not_valid_tgtip"
   }

變更 returnCode 和 size 的資料類型

以下範例會將 size 變數中的值轉換為 uinteger，並將 returnCode 變數中的值轉換為 integer。這是必要步驟，因為 size 變數會儲存至 network.received_bytes UDM 欄位，該欄位會儲存 int64 資料型別。returnCode 變數會儲存至 network.http.response_code UDM 欄位，該欄位會儲存 int32 資料類型。

mutate {
  convert => {
    "returnCode" => "integer"
    "size" => "uinteger"
  }
}

在事件中為 UDM 欄位指派值

擷取並預先處理值後，請將這些值指派給 UDM 事件記錄中的欄位。您可以將擷取的值和靜態值指派給 UDM 欄位。

如果填入 event.disambiguation_key，請確保這個欄位是為指定記錄產生的每個事件專屬。如果兩個不同事件的 disambiguation_key 相同，系統就會發生異常行為。

本節的剖析器範例是以先前的 Squid 網頁 Proxy 記錄檔範例為基礎。

儲存事件時間戳記

每個 UDM 事件記錄都必須為 metadata.event_timestamp UDM 欄位設定值。以下範例會將從記錄檔擷取的事件時間戳記儲存至 @timestamp 內建變數。Google Security Operations 預設會將這項資訊儲存至 UDM 欄位。metadata.event_timestamp

mutate {
  rename => {
    "when" => "timestamp"
  }
}

設定活動類型

每個 UDM 事件記錄都必須為 metadata.event_type UDM 欄位設定值。這個欄位是列舉型別。這個欄位的值會決定必須填入哪些額外 UDM 欄位，才能儲存 UDM 記錄。如果任何必填欄位未包含有效資料，剖析和正規化程序就會失敗。

replace => {
    "event.idm.read_only_udm.metadata.event_type" => "NETWORK_HTTP"
   }
}

使用 `replace` 陳述式儲存 `username` 和 `method` 值

username 和 method 中間欄位的值是字串。以下範例會檢查是否存在有效值，如果存在，則將 username 值儲存至 principal.user.userid UDM 欄位，並將 method 值儲存至 network.http.method UDM 欄位。

if [username] not in [ "-" ,"" ] {
  mutate {
    replace => {
      "event.idm.read_only_udm.principal.user.userid" => "%{username}"
    }
  }
}

if [method] != "" {
  mutate {
    replace => {
      "event.idm.read_only_udm.network.http.method" => "%{method}"
    }
  }
}

將 `action` 儲存至 `security_result.action` UDM 欄位

在上一節中，系統評估了 action 中間變數的值，並將其轉換為 security_result.action UDM 欄位的其中一個標準值。

security_result 和 action UDM 欄位都會儲存項目陣列，因此儲存這個值時，您必須採取略有不同的做法。

首先，請將轉換後的值儲存至中介 security_result.action 欄位。security_result 欄位是 action 欄位的父項。

mutate {
   merge => {
     "security_result.action" => "action"
   }
}

接著，將中介 security_result.action 中介欄位儲存至 security_result UDM 欄位。security_result UDM 欄位會儲存項目陣列，因此值會附加至這個欄位。

 # save the security_result field
mutate {
  merge => {
    "event.idm.read_only_udm.security_result" => "security_result"
  }
}

使用 `merge` 陳述式儲存目標 IP 位址和來源 IP 位址

將下列值儲存至 UDM 事件記錄：

srcip 中介變數中的值會傳送至 principal.ip UDM 欄位。
tgtip 中介變數中的值會傳送至 target.ip UDM 欄位。

principal.ip 和 target.ip UDM 欄位都會儲存項目陣列，因此值會附加至每個欄位。

以下範例說明儲存這些值的不同方法。在轉換步驟中，tgtip 中間變數會使用預先定義的 Grok 模式比對 IP 位址。下列範例陳述式會檢查 not_valid_tgtip 屬性是否為 true，指出 tgtip 值無法與 IP 位址模式相符。如果為 false，則會將 tgtip 值儲存至 target.ip UDM 欄位。

if ![not_valid_tgtip] {
  mutate {
    merge => {
      "event.idm.read_only_udm.target.ip" => "tgtip"
    }
  }
 }

srcip 中間變數未轉換。下列陳述式會檢查是否從原始記錄中擷取值，如果有的話，則將該值儲存至 principal.ip UDM 欄位。

if [srcip] != "" {
  mutate {
    merge => {
      "event.idm.read_only_udm.principal.ip" => "srcip"
    }
  }
}

使用 `rename` 陳述式儲存 `url`、`returnCode` 和 `size`

下列範例陳述式會使用 rename 陳述式儲存值：

url 變數已儲存至 target.url UDM 欄位。
returnCode 中間變數會儲存至 network.http.response_code UDM 欄位。
size 中間變數會儲存至 network.received_bytes UDM 欄位。

mutate {
  rename => {
     "url" => "event.idm.read_only_udm.target.url"
     "returnCode" => "event.idm.read_only_udm.network.http.response_code"
     "size" => "event.idm.read_only_udm.network.received_bytes"
  }
}

將 UDM 記錄繫結至輸出內容

資料對應指令中的最後一個陳述式，會將處理後的資料輸出至 UDM 事件記錄。

mutate {
    merge => {
      "@output" => "event"
    }
  }

完整的剖析器程式碼

這是完整的剖析器程式碼範例。指令順序與本文先前章節不同，但會產生相同的輸出內容。

filter {

# initialize variables
  mutate {
    replace => {
      "event.idm.read_only_udm.metadata.product_name" => "Webproxy"
      "event.idm.read_only_udm.metadata.vendor_name" => "Squid"
      "not_valid_log" => "false"
      "when" => ""
      "srcip" => ""
      "action" => ""
      "username" => ""
      "url" => ""
      "tgtip" => ""
      "method" => ""
    }
  }

  # Extract fields from the raw log.
    grok {
      match => {
        "message" => [
          "%{NUMBER:when}\\s+\\d+\\s%{SYSLOGHOST:srcip} %{WORD:action}\\/%{NUMBER:returnCode} %{NUMBER:size} %{WORD:method} (?P<url>\\S+) (?P<username>.*?) %{WORD}\\/(?P<tgtip>\\S+).*"
        ]
      }
      overwrite => ["when","srcip","action","returnCode","size","method","url","username","tgtip"]
      on_error => "not_valid_log"
    }

  # Parse event timestamp
  if [when] != "" {
    date {
      match => [
        "when", "UNIX"
      ]
     }
   }

   # Save the value in "when" to the event timestamp
   mutate {
     rename => {
       "when" => "timestamp"
     }
   }

   # Transform and save username
   if [username] not in [ "-" ,"" ] {
     mutate {
       lowercase => [ "username"]
        }
      }
     mutate {
       replace => {
         "event.idm.read_only_udm.principal.user.userid" => "%{username}"
       }
     }


if ([action] == "TCP_DENIED" or [action] == "TCP_MISS" or [action] == "Denied" or [action] == "denied" or [action] == "Dropped") {
      mutate {
        replace => {
          "action" => "BLOCK"
        }
      }
   } else if ([action] == "TCP_TUNNEL" or [action] == "Accessed" or [action] == "Built" or [action] == "Retrieved" or [action] == "Stored") {
     mutate {
        replace => {
          "action" => "ALLOW"
        }
     }
   } else {
      mutate {
        replace => {
          "action" => "UNKNOWN_ACTION" }
      }
   }

  # save transformed value to an intermediary field
   mutate {
      merge => {
        "security_result.action" => "action"
      }
   }

    # save the security_result field
    mutate {
      merge => {
        "event.idm.read_only_udm.security_result" => "security_result"
      }
    }

   # check for presence of target ip. Extract and store target IP address.
   if [tgtip] not in [ "","-" ] {
     grok {
       match => {
         "tgtip" => [ "%{IP:tgtip}" ]
       }
       overwrite => ["tgtip"]
       on_error => "not_valid_tgtip"
     }

     # store  target IP address
     if ![not_valid_tgtip] {
       mutate {
         merge => {
           "event.idm.read_only_udm.target.ip" => "tgtip"
         }
       }
     }
   }

   # convert  the returnCode and size  to integer data type
   mutate {
     convert => {
       "returnCode" => "integer"
       "size" => "uinteger"
     }
   }

   # save  url, returnCode, and size
   mutate {
     rename => {
        "url" => "event.idm.read_only_udm.target.url"
        "returnCode" => "event.idm.read_only_udm.network.http.response_code"
        "size" => "event.idm.read_only_udm.network.received_bytes"
     }

     # set the event type to NETWORK_HTTP
     replace => {
        "event.idm.read_only_udm.metadata.event_type" => "NETWORK_HTTP"
     }
   }

   # validate and set source IP address
   if [srcip] != "" {
     mutate {
       merge => {
         "event.idm.read_only_udm.principal.ip" => "srcip"
       }
     }
   }

  # save  event to @output
   mutate {
     merge => {
       "@output" => "event"
     }
   }

} #end of filter
