GDC エアギャップ上の AI Gateway リファレンスアーキテクチャ

問題の説明

エアギャップ環境で大規模言語モデル（LLM）を実行する組織では、モデルエンドポイントが急速に蓄積されます。Google Distributed Cloud（GDC）エアギャップで提供されるすべてのオープンウェイトモデル（GDC エアギャップでのオープンウェイトモデルの設定に関するコンパニオンガイドセットを参照）は、独自の Kubernetes Service、独自のアドレス、独自の認証情報、独自の運用ライフサイクルを公開します。アプリケーション開発者とエージェント開発者はアーキテクチャサイロに閉じこもり、モデルごとに 1 つのエンドポイントをハードコードし、モデルの反復ごとに統合を書き換えることになります。この断片化により、技術的負債が生じ、ミッションクリティカルな複数ステップのエージェントワークロードのデプロイが遅くなります。

標準のネットワーキングレイヤも「AI ブラインド」です。従来のロードバランサは推論トラフィックを汎用 HTTP として扱い、リクエストの model フィールドを読み取ったり、レイテンシの影響を受けやすいワークロードを優先したり、リクエストではなくトークンを考慮したり、関連する KV キャッシュをすでに保持しているモデルサーバーレプリカにリクエストを転送したりすることはできません。コストの高いエアギャップ GPU クラスタでは、ハードウェアの利用率が低下し、投資収益率が低下します。GDC 上の Gemini はマネージドフロンティアモデルを提供しますが、セルフホストのオープンウェイトモデルと組み合わせるお客様は、データ主権を損なうことなくクラウドのような俊敏性を提供する推論レイヤが必要です。リクエスト、プロンプト、モデルの重みは GDC の境界を越えてはなりません。

提案するソリューション

このドキュメントでは、GDC エアギャップ環境でセルフマネージド AI ゲートウェイのリファレンスアーキテクチャについて説明します。これは、すべてのモデルに対して 1 つの OpenAI 互換エンドポイントをアプリケーションに提供し、各リクエストを適切なバックエンドに転送する、安全で一元化された推論レイヤです。リファレンス実装は Kubernetes Gateway API をベースに構築されています。Envoy Gateway は Gateway API の実装（コントロールプレーンと Envoy プロキシデータプレーン）であり、Envoy Agent Router（以前の Envoy AI Gateway）は AI 固有のリクエスト処理（リクエスト本文からのモデル抽出、リクエストとレスポンスの変換、アップストリーム認証、トークンアカウンティング、必要に応じてトークンベースのレート制限）で拡張されています。Gateway API 推論拡張機能は、モデルサーバー認識エンドポイント選択（InferencePool とエンドポイント選択）を追加して、GPU 容量を効率的に使用できるようにします。すべてのアーティファクトは GDC 組織の Harbor レジストリにステージングされ、スタック全体が外部接続なしで標準クラスタで実行されます。

含まれるもの: このアーキテクチャは、標準クラスタでの Envoy Gateway と Envoy Agent Router のデプロイ、統合された OpenAI 互換エンドポイントを公開する Gateway API リソース（GatewayClass、Gateway）と Envoy Agent Router リソース（AIGatewayRoute、AIServiceBackend、BackendSecurityPolicy、GatewayConfig）、model フィールドの本文ベースのルーティング、モデル認識ロードバランシング用の Gateway API 推論拡張機能（InferencePool、InferenceObjective、エンドポイントピッカー）、Redis を使用したトークンベースのレート制限（省略可）、ゲートウェイでの TLS 終端、ネットワークポリシー（NetworkPolicy / ProjectNetworkPolicy）、Harbor でのエアギャップアーティファクト管理を対象としています。ゲートウェイの背後にあるモデル提供バックエンド（Ollama、vLLM）は、コンパニオンガイドの GDC エアギャップでのオープンウェイトモデルの設定に従ってデプロイされます。

含まれないもの: このアーキテクチャでは、マネージド AI ゲートウェイプロダクト、モデル自体のデプロイとチューニング（コンパニオンガイドセット）、モデルのファインチューニング、非 LLM GenAI モダリティ、エージェントからツールへのトラフィック（MCPRoute）、商用サポート対象のゲートウェイディストリビューションは対象外です。Gemini on GDC はマネージドプロダクト機能です。プロビジョニングは範囲外です。このバージョンのガイドセットでは、セルフホストのオープンウェイトモデルを使用してゲートウェイを検証します。

対象読者: このドキュメントの主な対象読者は、標準クラスタでのゲートウェイのデプロイと運用を担当するプラットフォーム管理者と、エアギャップ環境内で AI プラットフォームを設計するテクニカルアーキテクトです。統合エンドポイントを使用するアプリケーションデベロッパーは、リクエストのルーティング方法を理解することでメリットを得られる二次的なユーザーです。

アーキテクチャ

このソリューションは、GDC エアギャップ組織の標準クラスタで完全に実行されます。サービスレイヤでは、Kubernetes Gateway API が構成モデルを標準化します。AI ゲートウェイコントロールプレーン（Envoy Gateway コントローラと Envoy Agent Router コントローラ）は、Gateway API と Envoy Agent Router リソースを読み取り、データプレーンを構成します。データプレーンは、リクエストエントリポイント（タイプ LoadBalancer の Service を介して公開）である Envoy プロキシ Deployment と、プロキシ Pod でサイドカーとして実行され、AI 固有のロジックを実行する Envoy Agent Router 外部プロセッサです。アプリケーションレイヤでは、顧客のワークロード（アプリケーションとエージェント）がプロキシに AI リクエストを送信し（1）、プロキシがリクエストを外部プロセッサに渡します。外部プロセッサはモデル名を抽出し、リクエストを変換してトークンの使用量を記録します（2）。プロキシは、バランスの取れたトラフィックを選択したモデルの推論 Pod に転送し（3）、モデルはインフラストラクチャレイヤの GPU ノードで実行されます（4）。モデル提供バックエンドは、AIServiceBackend（OpenAI 互換の Service）またはとしてゲートウェイに接続されます。InferencePool のエンドポイント選択機能は、リクエストごとに最適なレプリカを選択します。コンテナイメージと Helm チャートは Harbor から pull されます。

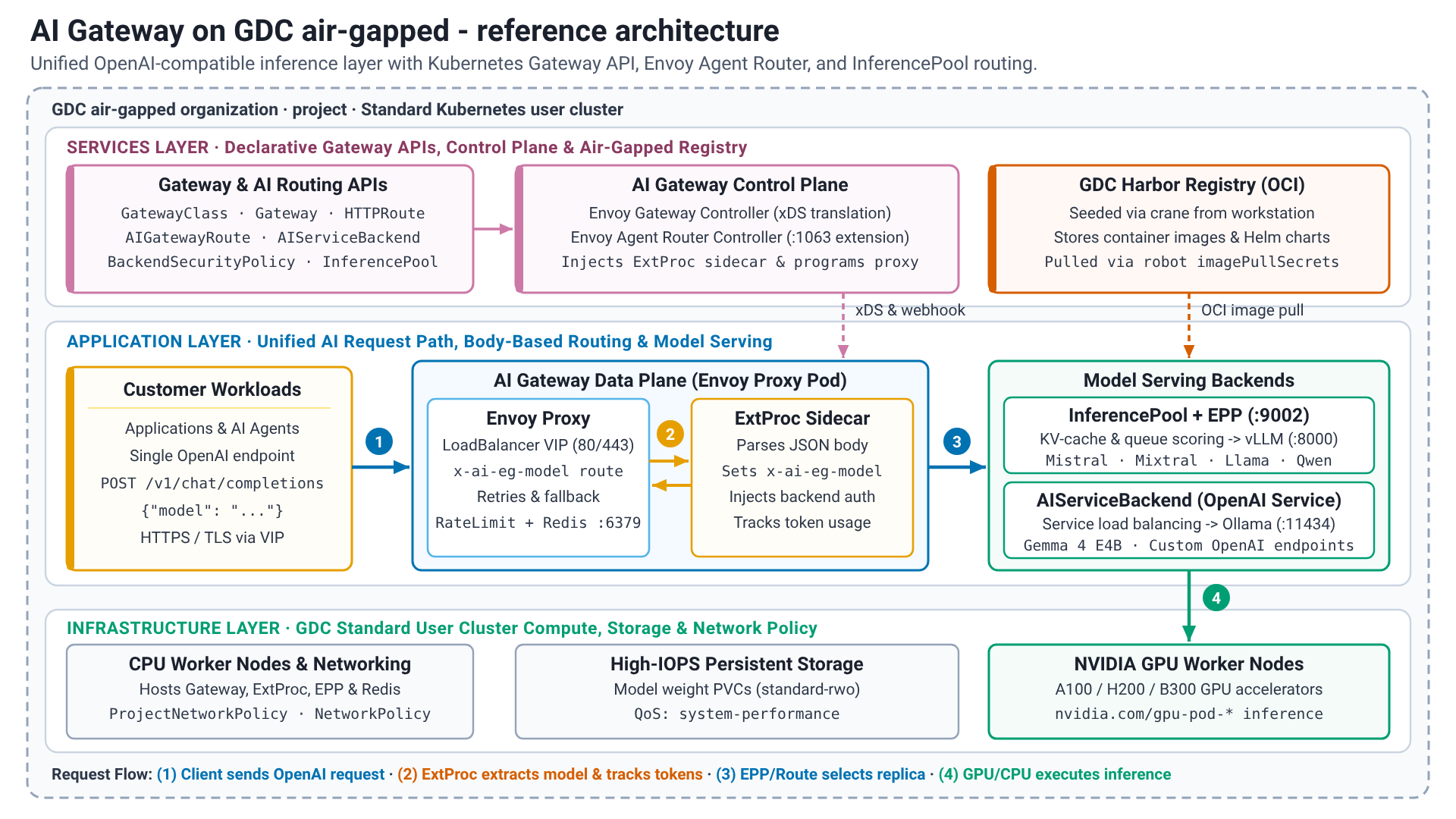

GDC エアギャップ上の AI Gateway リファレンスアーキテクチャ。

ソリューションコンポーネント

このソリューションでは、次のコンポーネントを使用します。

ソリューションコンポーネント	責任	データフロー	インターフェース
Kubernetes Gateway API	上り（内向き）とルーティングの標準的なロール指向のリソースモデル: `GatewayClass`（プラットフォームが所有）、`Gateway`（リスナー、TLS）、ルートリソース（アプリケーションチームが所有）。ベンダー固有のアノテーションのない Ingress API の後継。	宣言型構成のみ。リソースはコントローラによって監視され、リクエストトラフィックは伝送されません。	Kubernetes API（`gateway.networking.k8s.io/v1`）。CRD は Envoy Gateway CRD チャートからインストールされます。
Envoy Gateway コントローラ（コントロールプレーン）	Gateway API を実装します。`Gateway` ごとに 1 つの Envoy プロキシ `Deployment` と `LoadBalancer` `Service` をプロビジョニングし、ルートとポリシー（`BackendTrafficPolicy`、`SecurityPolicy`、`EnvoyExtensionPolicy`、`Backend`、`EnvoyProxy`）を xDS 構成に変換し、構成されている場合はグローバルレート制限サービスを実行し、拡張機能マネージャーを介して Envoy エージェントルーター拡張機能サーバーを呼び出して、`InferencePool` バックエンドを変換に追加します。	Kubernetes API を監視し、xDS 構成をプロキシに push します。リクエストトラフィックはありません。	Kubernetes API（watch）、プロキシへの xDS gRPC、拡張機能サーバーへの gRPC（ポート 1063）。
Envoy エージェントルーターコントローラ（コントロールプレーン）	`aigateway.envoyproxy.io/v1beta1` リソース、`AIGatewayRoute`（抽出されたモデル名のルーティングルール）、`AIServiceBackend`（API スキーマを含むバックエンド）、`BackendSecurityPolicy`（アップストリーム認証情報）、`GatewayConfig`（`Gateway` ごとの外部プロセッサ設定）を Envoy Gateway リソースに調整し、外部プロセッササイドカーを Envoy プロキシ `Pod` に挿入して、Envoy Gateway で使用される拡張機能サーバーを提供します。	構成のみ。	Kubernetes API、gRPC 拡張機能サーバー（ポート 1063）、サイドカーインジェクション用の変更型アドミッション Webhook。
Envoy プロキシ（データプレーン）	リクエストエントリポイント: TLS を終端し、リスナーとルートを照合し、バックエンドエンドポイント間でロードバランシングを行い、レート制限とタイムアウトを適用し、再試行して代替バックエンドにフォールバックし、アクセスログと指標を出力します。	`LoadBalancer` VIP（80/443）でクライアントリクエストを受信し、すべての AI リクエストについて外部プロセッサに問い合わせ、選択したバックエンドエンドポイント（`Service` またはエンドポイント選択ツールで選択された `Pod`）にリクエストを転送し、レスポンスをクライアントにストリーミングします。	クライアントへの HTTP/HTTPS（OpenAI 互換 API）、サイドカーとエンドポイントピッカーへの ext_proc gRPC、バックエンドへの HTTP、レート制限サービスへの gRPC。
Envoy エージェントルーターの外部プロセッサ（ExtProc）	OpenAI 互換のリクエスト本文を解析し、`model` フィールドをルーティングヘッダー `x-ai-eg-model` に抽出し、モデル名のオーバーライドを適用し、クライアント API スキーマとバックエンド API スキーマ間でリクエストとレスポンスのペイロードを変換し、`BackendSecurityPolicy` で定義されたアップストリーム認証情報を挿入し、レスポンスからトークン使用量（入力、出力、合計）を抽出し、トークンベースのレート制限と指標に使用される動的メタデータに格納します。	Envoy プロキシ `Pod` のサイドカーコンテナ。ストリーミングレスポンスを含むリクエストとレスポンスの本文を処理します。	Envoy ext_proc gRPC、Prometheus 指標エンドポイント。
Gateway API 推論拡張機能（InferencePool + エンドポイントピッカー）	`InferencePool`（`inference.networking.k8s.io/v1`）は、1 つのモデルサーバーデプロイの `Pod`（ラベルセレクタ、ターゲットポート（8000 など））をグループ化し、その Endpoint Picker（EPP）を参照します。`InferenceObjective`（`v1alpha2`）は、モデルまたは目標ごとに優先度を割り当てます。EPP は、モデルサーバーの指標（リクエストキューの深さ、KV キャッシュ使用率、読み込まれた LoRA アダプタ）をスクレイピングし、リクエストごとにエンドポイントを選択します。	プロキシはリクエストヘッダーを使用して EPP（ext_proc、ポート 9002）を呼び出します。EPP は使用するエンドポイントで応答します。プロキシはその `Pod` にリクエストを転送します。	Kubernetes API（CRD）、gRPC ext_proc（9002）、モデルサーバーの Prometheus スクレイピング。
Redis（省略可）	Envoy レート制限サービスのバッキングストア: すべてのプロキシレプリカでリクエストベースとトークンベースの制限に共有カウンタを使用します。グローバルレート制限が構成されている場合にのみ必要です。	レート制限サービスは、制限されたリクエストごとにポート 6379 のカウンタを読み取ってインクリメントします。	Redis プロトコル（6379）。クラスタにデプロイされた Redis 8.10、または既存の Redis インスタンス。
モデル提供バックエンド（Ollama / vLLM）	ゲートウェイの背後でオープンウェイトモデルを提供する。コンパニオンガイド「GDC エアギャップでオープンウェイトモデルを設定する」でデプロイされています。`AIServiceBackend`（OpenAI 互換の `Service`（Ollama など））または `InferencePool`（Endpoint Picker がスコアリングする指標を公開するモデルサーバー（vLLM など））としてアタッチされます。	プロキシから転送されたリクエストを受信し、GPU ノード（または小規模モデルの機能評価用の CPU）で推論を実行して、OpenAI 互換のレスポンスを返します。	OpenAI 互換の REST API: ポート 8000 の vLLM、ポート 11434 の Ollama。エンドポイントピッカー用の Prometheus 指標（vLLM）。
Harbor	ソリューションのコンテナイメージ（Envoy プロキシ、Envoy Gateway、Envoy Agent Router コントローラと外部プロセッサ、レート制限サービス、Endpoint Picker、Redis）と Helm チャート（OCI アーティファクト）を保存します。	アーティファクトは、インターネットにアクセスできるワークステーションから `seed_registry.sh`（`crane`）を使用して公開レジストリから Harbor にコピーされます。クラスタは、イメージ pull シークレットを使用してロボットアカウントでイメージを pull し、チャートは `helm template` を使用して Harbor からレンダリングされます。	OCI Distribution API、Harbor UI、ロボットアカウント。
Standard クラスタと GPU ノード	すべてのゲートウェイコンポーネント（CPU ノードで十分）と推論 `Pod`（ノードから検出されたアクセラレータリソースを含む GPU ノード）をホストします。`LoadBalancer` VIP、モデルの重みの永続ストレージ、ネットワークポリシーの適用を提供します。	基盤となるプラットフォーム。リクエストは `Gateway` の `LoadBalancer` VIP を介して入力され、クラスタネットワーク内に留まります。	Kubernetes API、GDC ネットワーキング API（`networking.gdc.goog/v1` `ProjectNetworkPolicy`）、GDC コンソール、プラットフォーム管理者の `gdcloud`。

特長と機能

このリファレンスアーキテクチャは、次のコア機能を提供します。

OpenAI 互換の統合エンドポイント: アプリケーションは、ゲートウェイの背後で提供されるすべてのモデルに対して 1 つのアドレス（/v1/chat/completions、/v1/models など）を呼び出します。
- コンポーネント: Gateway、AIGatewayRoute、Envoy プロキシ、外部プロセッサ。
- 責任: 安定した仮想 IP の公開、TLS の終了、OpenAI 互換のリクエスト形式の受け入れと、必要に応じたバックエンドスキーマへの変換。
- インターフェース: HTTPS REST（JSON、ストリーミング用のサーバー送信イベントを含む）。
本文ベース（モデル対応）ルーティング: ゲートウェイはリクエスト本文の model フィールドを読み取り、クライアントサイドのエンドポイントロジックなしで、一致するバックエンドにリクエストをルーティングします。
- コンポーネント: 外部プロセッサ、x-ai-eg-model、AIServiceBackend、InferencePool で一致する AIGatewayRoute ルール。
- 責任: モデル名の抽出、ルートルールの照合、モデルの名前変更（modelNameOverride）、重み付けによるトラフィックの分割、優先度による代替バックエンドへのフォールバック。
- インターフェース: Kubernetes API（aigateway.envoyproxy.io/v1beta1）。
モデルサーバー認識ロードバランシング: InferencePool へのリクエストは、ラウンドロビンではなく、キューが最も短く、最も有用な KV キャッシュを持つレプリカに送信されます。
- コンポーネント: Gateway API 推論拡張機能（InferencePool、InferenceObjective、エンドポイントピッカー）。
- 責任: モデルサーバーの指標のスクレイピング、エンドポイントのスコアリング（キューの深さ、KV キャッシュ使用率、プレフィックスキャッシュアフィニティ、LoRA アダプタ）、負荷時の目標ごとの優先順位の尊重。
- インターフェース: Kubernetes API（inference.networking.k8s.io/v1、inference.networking.x-k8s.io/v1alpha2）、ext_proc gRPC（9002）。
アップストリームの認証ポリシーとセキュリティポリシー: 認証情報を必要とするバックエンドの認証情報は、ゲートウェイによって挿入され、アプリケーションに配布されることはありません。
- コンポーネント: BackendSecurityPolicy、Envoy Gateway SecurityPolicy、TLS リスナー。
- 責任: バックエンドへの API キーの挿入、Gateway でのクライアント TLS の終端、必要に応じたクライアント認証と認可ポリシーの適用。
- インターフェース: ポリシーで参照される Kubernetes Secret。
トークンベースのレート制限（省略可）: 使用量はリクエストだけでなく、トークンでも測定されます。
- コンポーネント: 外部プロセッサ（llmRequestCosts）、Envoy Gateway BackendTrafficPolicy（グローバルレート制限）、レート制限サービス、Redis。
- 責任: すべてのレスポンスから入力トークン、出力トークン、合計トークンを抽出し、リクエスト費用として付加し、すべてのプロキシレプリカでユーザーごとまたはモデルごとの予算を適用します。
- インターフェース: Kubernetes API、Redis（6379）。
トラフィック管理: 標準の Gateway API 機能が AI トラフィックに適用されます。
- コンポーネント: Gateway、HTTPRoute、AIGatewayRoute、BackendTrafficPolicy。
- 責任: ホスト、パス、ヘッダーに基づく照合、長い世代に適したタイムアウト、再試行、重み付けされたトラフィック分割、バックエンド間の優先度ベースのフォールバック。
- インターフェース: Kubernetes API。
オブザーバビリティ: リクエスト、レイテンシ、トークンの指標はすべてのモデルで使用できます。
- コンポーネント: Envoy プロキシアクセスログと統計情報、外部プロセッサ指標（トークン使用量、リクエスト時間、最初のトークンまでの時間）、エンドポイントピッカー指標。
- 責任: GDC オブザーバビリティスタックまたはお客様が管理する Prometheus がスクレイピングできる Prometheus 形式の指標と構造化されたアクセスログを公開します。
- インターフェース: Prometheus 指標エンドポイント、標準出力ログ。
エアギャップアーティファクト管理: すべてのイメージとグラフは、インストール前に Harbor でステージングされます。
- コンポーネント: Harbor、seed_registry.sh、ロボットアカウント、イメージプルシークレット、EnvoyProxy リソース（プロキシイメージとプルシークレット）。
- 責任: 接続されたワークステーションからのイメージと OCI Helm チャートのシード、バージョンの固定、helm template を使用したチャートのオフラインレンダリング。
- インターフェース: OCI Distribution API、Kubernetes API。

アーキテクチャの原則

標準優先: ゲートウェイは Kubernetes Gateway API とその推論拡張機能を使用して構成され、アプリケーションに対して OpenAI 互換の API を使用するため、アプリケーション、ルート、バックエンドはゲートウェイ実装間で移植性を維持します。
セキュリティ優先: すべてのコンポーネントとデータは、GDC エアギャップの境界内に存在します。TLS は Gateway で終端され、バックエンド認証情報はゲートウェイによって挿入され、ネットワークアクセスは NetworkPolicy オブジェクトと ProjectNetworkPolicy オブジェクトで制限されます。
データ主権: プロンプト、レスポンス、モデルの重み、使用状況データは、お客様の GDC 組織から離れることはありません。運用に外部接続は必要ありません。
関心の分離: ロール指向の Gateway API により、プラットフォーム管理者は GatewayClass、Gateway、TLS、ネットワークポリシーを所有し、アプリケーションチームは独自の名前空間で AIGatewayRoute、AIServiceBackend、InferencePool リソースを所有できます。
制御プレーンとデータプレーンの分離: コントローラは構成の変換のみを行います。リクエストパスは、Envoy プロキシ、その外部プロセッササイドカー、エンドポイントピッカーで構成されます。コントローラが再起動しても、トラフィックの処理は継続されます。
オープンで柔軟: このアーキテクチャでは、オープンソースソフトウェア（Envoy Gateway、Envoy Agent Router、Gateway API Inference Extension、Ollama、vLLM）が全体で使用されており、同じ Gateway API リソースを代替実装で提供できます。
スケーラビリティとパフォーマンス: データプレーンは、プロキシレプリカを追加することで水平方向にスケーリングし、CPU とメモリを調整することで垂直方向にスケーリングします。モデルサーバー対応のロードバランシングにより、個々のレプリカに過負荷をかけることなく、GPU を飽和状態に保ちます。
エンドユーザーエクスペリエンスの簡素化: 各モデルに 1 つのエンドポイント、1 つの API 形式、1 つの認証情報を使用することで、モデルのデプロイから使用までのパスが短縮されます。
復元性: Kubernetes のヘルスチェックとレプリケーション、Envoy の再試行、バックエンド間の優先度ベースのフォールバックにより、個々のモデルレプリカで障害が発生した場合でも、エンドポイントを利用可能な状態に保ちます。

考慮事項

スケーラビリティとパフォーマンス:
- ゲートウェイコンポーネントは CPU 専用のワークロードです。Gateway の Envoy プロキシ Deployment は、レプリカ数（EnvoyProxy リソース）を増やすことで水平方向にスケーリングし、CPU とメモリのリクエストを増やすことで垂直方向にスケーリングします。外部プロセッサによる本文の検査には、リクエストとレスポンスのサイズに比例した CPU コストがかかります。ストリーミングレスポンスは増分処理されます。
- モデルサーバー認識ロードバランシングは、InferencePool として接続されたバックエンドにのみ適用されます。AIServiceBackend として接続されたバックエンドは、プロキシによって Service のエンドポイント間でロードバランシングされます。
- ゲートウェイは GPU 容量を追加しません。スループットとレイテンシはモデルサーバーによって制限されます。コンパニオンガイドセット（高スループットの vLLM、使いやすさと CPU のみの評価のための Ollama）を使用して、モデルのデプロイのサイズを設定します。
- 長い生成には、一般的な HTTP API よりも長いリクエストとアイドルタイムアウトが必要です。クライアントではなく、ルートとポリシーで構成します。
リソース管理:
- すべてのゲートウェイコンポーネントは CPU ノードで実行され、アクセラレータは必要ありません。次の表に、機能的なデプロイの目安となるサイズを示します。リファレンス実装では、正確なリクエストと制限が設定されます。本番環境の値は、リクエスト率とペイロードサイズによって異なります。
- 次のポート表に、ネットワークポリシーで許可する必要があるすべてのポートを示します。
- GPU プランニングはモデルのデプロイに属します。アクセラレータリソース名は、コンパニオンガイドセットで説明されているように、ノードから検出されます。

ゲートウェイコンポーネントの目安となるサイズ設定（CPU のみ）

コンポーネント	レプリカ	CPU（リクエスト）	メモリ（リクエスト）	メモ
Envoy Gateway コントローラ	1	100m ～ 500m	256Mi ～ 1Gi	コントロールプレーン（リクエストパスに含まれない）
Envoy エージェントルーターコントローラ	1	100m ～ 500m	256Mi ～ 512Mi	コントロールプレーンと拡張機能サーバー
Envoy プロキシ `Pod`（プロキシ + 外部プロセッササイドカー）	`Gateway` あたり 1 ～ 2 個	500m–2	512 Mi ～ 2 Gi	リクエスト率とペイロードサイズでスケーリングする
エンドポイントピッカー	`InferencePool` あたり 1 個	100m ～ 500m	256Mi ～ 512Mi	モデルサーバーの指標をスクレイピングする
レート制限サービス（省略可）	1	100m ～ 500m	256Mi ～ 512Mi	グローバルレート制限のみ
Redis（省略可）	1	100m ～ 500m	256Mi ～ 1Gi	グローバルレート制限のみ

ネットワークポート

ポート	コンポーネント	目的
80 / 443	Envoy プロキシ（`Gateway` 個のリスナー）	`LoadBalancer` VIP の HTTP / HTTPS エントリポイント
1063	Envoy エージェントルーターコントローラ（拡張機能サーバー）	Envoy Gateway 拡張機能マネージャーからの gRPC 呼び出し
9002	エンドポイントピッカー	Envoy プロキシからの ext_proc gRPC 呼び出し
6379	Redis	レート制限カウンタ
8000	vLLM	モデルサーバーの OpenAI 互換 API と指標
11434	Ollama	Ollama とモデルサーバーの OpenAI 互換 API

可用性と信頼性:
- プロキシと外部プロセッサは同じ Pod で実行されます。LoadBalancer Service の背後にある複数のレプリカは個々の Pod の障害をマスクし、コントローラはトラフィックを中断することなく再起動できます。
- AIGatewayRoute ルールでは、優先度を指定して複数のバックエンドをリストできます。これにより、バックエンドが異常な場合に、ゲートウェイが別のレプリカセットまたはモデルサーバーにフォールバックします。
- エンドポイントピッカーはプールごとの Deployment です。使用できない場合、その InferencePool へのリクエストは、復帰するまで失敗します。リソースリクエストと準備状況プローブを使用して実行し、データプレーンコンポーネントのようにモニタリングします。
- Redis はレート制限カウンタのみを保持します。Redis の停止はルーティングではなく、レート制限に影響します。
運用の複雑さ:
- Envoy Gateway、Envoy Agent Router、Gateway API Inference Extension のバージョンを揃える: テスト済みの組み合わせ（Envoy Gateway 1.8.4、Envoy Agent Router 1.1.0、Gateway API Inference Extension 1.5.0）で 3 つをまとめてアップグレードします。
- エアギャップライフサイクル: アップグレードごとにすべてのイメージとグラフが Harbor に再シードされます。EnvoyProxy リソースとグラフ値は、レジストリと pull シークレットを固定します。
- 2 つの構成レイヤ（プラットフォーム所有の GatewayClass / Gateway / EnvoyProxy とチーム所有の AIGatewayRoute / AIServiceBackend / InferencePool）。新しいモデルのオンボーディングとは、新しいゲートウェイではなく、ルートルールとバックエンドを追加することです。
- モニタリング: リクエスト率、レイテンシ（最初のトークンまでの時間を含む）、モデルごとおよびコンシューマーごとのトークン使用量、Endpoint Picker のスコアリング、モデルサーバーの GPU 使用率。
- InferenceObjective はまだアルファ版の API（v1alpha2）です。Inference Extension のリリース間でスキーマの変更が予想されます。
セキュリティとコンプライアンス:
- ソリューション全体が GDC のエアギャップセキュリティ境界内で動作します。
- ネットワークポリシーは必須です。名前空間 NetworkPolicy は、プロキシからモデルサーバーポート（8000、11434）とエンドポイントピッカー（9002）へのトラフィックを許可します。ProjectNetworkPolicy は、コンシューマーがプロジェクトの外部に存在する場合に、クライアントトラフィックを LoadBalancer VIP に許可します。
- TLS は、Kubernetes Secret に保存されている証明書を使用して Gateway で終端されます。クライアントはゲートウェイエンドポイントのみを参照します。
- アップストリーム認証情報（モデルサーバーで必要な API キーなど）は、BackendSecurityPolicy で参照される Secret に保存され、ゲートウェイによって挿入されるため、アプリケーションがバックエンド認証情報を保持することはありません。
- トークンベースのレート制限により、コンシューマーまたはモデルごとに高価な GPU 容量の使用量が制限されます。
- Harbor ロボットアカウントと Kubernetes イメージ pull シークレットにより、コンテナイメージへの安全なアクセスが確保されます。ロール指向の Gateway API RBAC により、プラットフォームとアプリケーションの責任が分離されます。

設計上の意思決定

このリファレンスアーキテクチャでは、次の重要な設計上の決定が行われています。

決定 1: AI ゲートウェイの実装: Envoy Gateway 上のオープンソース Envoy Agent Router と代替ディストリビューション

コンテキスト	重要な決定事項	根拠
AI ゲートウェイは、自己管理型のオープンソースオプションから商用サポート付きのサービスまで、実行可能な代替手段を備えた主要なアーキテクチャオプションです。（a）Envoy Gateway 上の Envoy エージェントルーター（オープンソース）、（b）kgateway と agentgateway（LLM プロバイダトラフィック、MCP ツール、エージェント間の通信を 1 つのデータプレーンで処理するオープンソースの Gateway API 実装。必要に応じて solo.io からベンダーサポートを利用可能）、（c）商用サポート付きのプレミアムオプションとしての agentgateway 用の Solo Enterprise。	リファレンス実装では、Envoy Gateway でオープンソースの Envoy Agent Router を使用します。代替案は、同じ Gateway API リソースの背後にある有効な選択肢のままです。専用のベンダーサポートが必要な本番環境には、商用サポート付きのディストリビューションをおすすめします。	オープンソースの利点: 軽量で標準に準拠している、高性能な L7 ルーティング、ライセンス料金なし。有料サービスに移行する前にソリューションを評価するのに最適です。Envoy Agent Router は、このガイドセットで検証済みのオプションです。オープンソースのデメリット: サポートはソリューションチームとコミュニティ主導のベストエフォート型であり、コア本番環境の要件を満たせない可能性があります。プレミアムのメリット: ゲートウェイのライフサイクルに関するエンタープライズサポート契約、高度なエージェント機能（多くの場合）。Premium のデメリット: 有料のライセンスまたはサポート契約と、ベンダーとの追加の関係。

決定 2: 推論拡張機能を使用した Kubernetes Gateway API と Ingress または独自のゲートウェイ API

コンテキスト	重要な決定事項	根拠
推論エンドポイントは、以前の Ingress API、ゲートウェイ固有の構成形式、または Kubernetes Gateway API を使用して公開できます。モデル認識ロードバランシングでは、モデルサーバープールとその優先度を記述する方法も必要です。	このソリューションは、Envoy Gateway によって実装される Kubernetes Gateway API（`GatewayClass`、`Gateway`、ルート）と、モデル認識ルーティング用の Gateway API 推論拡張機能（`InferencePool`、`InferenceObjective`、エンドポイントピッカー）を標準化します。	Gateway API は、Ingress の後継となる Kubernetes 標準であり、ロール指向（プラットフォームチームとアプリケーションチーム）で、実装間で移植可能です。Inference Extension は、モデルサーバーを認識したルーティング（キューの深さ、KV キャッシュ、優先度）のコミュニティ標準であり、Envoy Agent Router でそのままサポートされています。代替のゲートウェイディストリビューションは同じ API を実装しているため、Decision 1 は可逆性を維持しています。

決定 3: OpenAI 互換リクエストの model フィールドに基づく本文ベースのルーティングを統合エンドポイントとして使用する

コンテキスト	重要な決定事項	根拠
アプリケーションは、モデルごとに 1 つのエンドポイント（ホストベースまたはパスベース）、クライアントによって設定されたカスタムヘッダー、またはすべての OpenAI 互換リクエストにすでに含まれている `model` フィールドを使用してモデルをアドレス指定できます。	ゲートウェイは、`model` フィールドで 1 つの OpenAI 互換エンドポイントとルートを公開します。外部プロセッサは、それを `x-ai-eg-model` ヘッダーに抽出し、`AIGatewayRoute` ルールはそのヘッダーと照合します。	既存の OpenAI 互換クライアントと SDK は変更なしで動作し、1 つの文字列を変更するだけでモデルを切り替えることができます。エンドポイント、認証情報、モデルの配置は、アプリケーションを変更することなく変更できます。同じルールを使用して、トラフィック分割、フォールバック、モデル名のオーバーライドのために、モデル名を複数のバックエンドにマッピングできます。

決定 4: Harbor へのエアギャップアーティファクトのシードとオンデマンドプル

コンテキスト	重要な決定事項	根拠
アップストリームインストールでは、コンテナイメージを公開レジストリから pull し、Helm チャートを OCI アーティファクトとしてオンデマンドで pull します。これは、エアギャップ環境では不可能です。	すべてのコンテナイメージ（Envoy プロキシ、Envoy Gateway、Envoy Agent Router コントローラと外部プロセッサ、レート制限サービス、Endpoint Picker、Redis）と Envoy Gateway および Envoy Agent Router Helm チャートは、`seed_registry.sh`（`crane`）を使用して Harbor プロジェクトにシードされます。チャートは Harbor の `helm template` を使用してオフラインでレンダリングされ、`EnvoyProxy` リソースとチャート値は Harbor レジストリと pull シークレットを固定します。	バージョンごとに 1 つの再現可能で監査可能なシード処理ステップ。クラスタは外部接続を必要としません。バージョン固定により、アップグレードが明示的になり、元に戻せるようになります。

決定 5: Redis を使用したトークンベースのレート制限（オプション）とリクエストベースの制限のみ

コンテキスト	重要な決定事項	根拠
GPU 容量はリクエストごとではなくトークンごとに消費されます。リクエスト数の上限では、共有モデルを非常に大きなプロンプトや長い生成から保護できません。Envoy Gateway のグローバルレート制限には、共有カウンタストアが必要です。	トークンベースのレート制限は、アーキテクチャのオプション機能です。外部プロセッサは、リクエストごとの入力トークン、出力トークン、合計トークン（`llmRequestCosts`）を記録し、`BackendTrafficPolicy` は予算を適用し、Redis インスタンス（クラスタまたは既存のインスタンスにデプロイされた Redis 8.10）はカウンタを保存します。レート制限のないデプロイには Redis は必要ありません。	使用量は費用を反映する単位で測定され、予算はすべてのプロキシレプリカで一貫して適用されます。依存関係は、割り当てを必要とするお客様のみが支払います。

決定 6: トポロジ: 標準クラスタの専用 Namespace にゲートウェイコントロールプレーンとデータプレーン、アプリケーション Namespace にモデル

コンテキスト	重要な決定事項	根拠
Gateway は、専用クラスタ、すべてのアプリケーション Namespace、またはモデルの横にある標準クラスタごとに 1 回実行できます。GDC エアギャップのオープンウェイトモデルは、標準クラスタにデプロイされます（コンパニオンガイドセット）。	Envoy Gateway と Envoy Agent Router のコントロールプレーンと Envoy プロキシのデータプレーンは、モデルをホストする標準クラスタの専用 Namespace で実行されます。`AIGatewayRoute`、`AIServiceBackend`、`InferencePool`、モデルデプロイはアプリケーション Namespace に存在し、Namespace 間で参照されます。	リクエストは、プロキシとモデル `Pod`（レイテンシが最も短く、追加のロードバランサがない）の間でクラスタネットワーク内に留まります。プラットフォーム管理者はゲートウェイ Namespace を所有し、アプリケーションチームはルートとモデルを所有します。Endpoint Picker はモデルサーバーを直接スクレイピングできます。中央サーバーゲートウェイに転送するプロジェクトごとのクライアントゲートウェイは、マルチプロジェクト消費のためのこのトポロジの拡張機能のままです。

前提条件と制限事項

GDC エアーギャップ 1.16.2-hf1 以降の環境は、Kubernetes v1.32.13-gke.400 以降を実行する標準クラスタで使用できます。
モデルサービングバックエンドに十分なハードウェアリソース（特に GPU）が存在します。ゲートウェイコンポーネント自体は CPU ノードで実行されます。実際のモデルには GPU が必要です。Ollama の小さなモデルは、機能評価のみを目的として CPU で実行できます。
Harbor インスタンスが設定されてアクセス可能であり、インターネットアクセスと GDC 環境（Harbor と Kubernetes API）への接続を備えたワークステーションが、イメージとグラフのシードに使用できる。
ユーザーに必要な権限（プロジェクトロール Harbor インスタンス閲覧者と標準クラスタ管理者、クラスタスコープのインストール（CRD、GatewayClass、Namespace）の標準クラスタに対する StandardClusterRoleBinding cluster-admin ロール）がある。リファレンス実装をご覧ください。
モデル提供バックエンドは OpenAI 互換の API を公開します。InferencePool として接続されたバックエンドは、Endpoint Picker が依存する vLLM 互換の指標も公開します。
制限事項: オープンソースコンポーネント（Envoy Gateway、Envoy Agent Router、Gateway API 推論拡張機能）のサポートは、ソリューションチームによるベストエフォートです。専用のベンダーサポートには、商用サポート対象のディストリビューションが必要です（決定 1）。
制限事項: InferenceObjective はアルファ版 API（inference.networking.x-k8s.io/v1alpha2）であり、推論拡張機能のリリース間で変更される可能性があります。
制限事項: プロジェクト外のコンシューマーには Gateway と ProjectNetworkPolicy の LoadBalancer VIP が必要です。プロジェクト内では、クラスタ内クライアントまたは kubectl port-forward がゲートウェイ Service に直接アクセスできます。
制限事項: Gemini on GDC、モデルのファインチューニング、非 LLM GenAI モデル、マルチノードモデルサービングは、このバージョンのソリューションの対象外です。

ユーザーフロー

以下は、GDC エアギャップ上の AI ゲートウェイの包括的なユーザーフローです。まず、アプリケーションデベロッパーが依存するリクエストパス、次にプラットフォーム管理者が従う設定パスです。

1. デベロッパーリクエストのパス

アプリケーションまたはエージェントに必要なのは、ゲートウェイエンドポイント、ゲートウェイでクライアント認証情報が強制されている場合はその認証情報、モデル名のみです。

リクエストを送信する: アプリケーションは、OpenAI 互換のサービスを呼び出す場合と同様に、モデル（"model": "gemma" など）を指定する OpenAI 互換の JSON 本文を使用して、ゲートウェイエンドポイントで POST /v1/chat/completions を呼び出します。
ゲートウェイに入力します。リクエストは Gateway の LoadBalancer VIP に到達します。Envoy プロキシは TLS を終端し、リスナーとルートを照合します。
本文を処理する: プロキシはリクエストを Envoy Agent Router 外部プロセッサに渡し、プロセッサは本文を解析し、モデル名を x-ai-eg-model ヘッダーに抽出し、ペイロードが異なる場合はバックエンドスキーマに変換します。
バックエンドを選択する: モデル名に一致する AIGatewayRoute ルールは、AIServiceBackend（Ollama Service など）または InferencePool（vLLM レプリカセットなど）を選択します。InferencePool の場合、エンドポイントピッカーは、キューが最も短く、KV キャッシュの一致が最も高いレプリカを選択します。
転送して応答: BackendSecurityPolicy が適用されると、プロキシは上流の認証情報を挿入し、選択した Pod にリクエストを転送し、レスポンスをストリーミングして戻します。これにより、外部プロセッサはトークンの使用状況を記録し、指標と、構成されている場合はトークンベースのレート制限に反映させることができます。
モデルの切り替え: 別のモデルを使用するには、デベロッパーが model 文字列を変更します。新しいエンドポイント、認証情報、クライアントライブラリは必要ありません。

2. プラットフォーム管理者の設定パス

Harbor にアーティファクトをシードする: Harbor ロボットアカウントを作成し、インターネットにアクセスできるワークステーションから seed_registry.sh を使用して、コンテナイメージと Envoy Gateway および Envoy Agent Router Helm チャートを Harbor にコピーします。
Envoy ゲートウェイをインストールする: helm template を使用して Harbor から CRD とコントローラチャートをレンダリングし、ゲートウェイ Namespace に適用します。プロキシイメージと pull シークレットを固定する EnvoyProxy リソースを作成し、基本的な GatewayClass、Gateway、HTTPRoute を使用してコントローラを検証します。
Envoy エージェントルーターをインストールする: Envoy エージェントルーター CRD と Gateway API Inference Extension CRD をインストールし、Envoy エージェントルーターコントローラをデプロイして、拡張サーバー（ポート 1063）を呼び出し、InferencePool バックエンドを受け入れるように Envoy Gateway を再構成します。必要に応じて、Redis をデプロイし、グローバルレート制限サービスを有効にします。
ゲートウェイを公開する: HTTP リスナーと HTTPS リスナー（TLS 証明書 Secret）を使用して GatewayClass と Gateway を作成し、LoadBalancer VIP を待ってから、プロジェクト外のコンシューマーに ProjectNetworkPolicy を適用します。
モデルをアタッチする: コンパニオンガイドセットを使用してモデルサービングバックエンドをデプロイし、OpenAI 互換の Service と InferencePool の AIServiceBackend リソースと、vLLM 互換のレプリカセットの Endpoint Picker リソースを、Namespace NetworkPolicy オブジェクトとともに作成します。
ルートを公開する: モデル名（本文ベースのルーティング）ごとに 1 つのルールを含む AIGatewayRoute を作成し、必要に応じて、上流の認証情報とトークン予算の BackendSecurityPolicy オブジェクトと BackendTrafficPolicy オブジェクトを作成します。
検証と運用: VIP（または kubectl port-forward フォールバック）を介して /v1/models と /v1/chat/completions を呼び出し、プロキシ、外部プロセッサ、エンドポイントピッカーの指標を確認して、エンドポイント名とモデル名をアプリケーションチームに渡します。プロキシレプリカとモデルデプロイを個別にスケーリングします。Envoy Gateway、Envoy Agent Router、推論拡張機能を一緒にアップグレードします。

詳細な手順については、Envoy エージェントルーターのリファレンス実装と Envoy エージェントルーターを使用した本文ベースのルーティングのユーザーガイドをご覧ください。
