GDC エアギャップ上のオープンウェイト LLM リファレンスアーキテクチャ

エアギャップ環境で運用している組織は、大規模言語モデル（LLM）の変革力を必要としているにもかかわらず、厳格なセキュリティプロトコルにより外部のクラウドベースの API に接続することが厳しく禁止されているという大きな課題に直面しています。このギャップを埋めるには、Google Distributed Cloud（GDC）のエアギャップインフラストラクチャでオープンウェイトモデルを直接ホストして管理できる、堅牢で自己完結型のエコシステムが必要です。このローカルデプロイは、絶対的なデータ主権を維持し、機密情報が物理的な施設から漏洩しないようにするために不可欠です。安全な実行環境をローカル推論エンジンと統合することで、ユーザーは高度な AI 機能を活用しながら、データ、モデルの重み、内部セキュリティポスチャーに対する完全な管理権限を維持できます。

GDC の Gemini は、強力なマネージドフロンティア機能を提供しますが、お客様は多くの場合、Gemma 4 や Llama 4 などのオープンウェイトモデルをデプロイして、粒度と制御を高めています。エアギャップ GDC 環境にオープンウェイトモデルをデプロイすると、マネージドの独自サービスよりも大幅なコスト削減が可能です。モデルの重みを所有することで、組織は繰り返し発生するトークンあたりの API 料金を削減できます。これは、大量の自動ワークロードでは非常に高額になる可能性があります。さらに、オープンソースモデルでは量子化（4 ビットや 8 ビットなど）が可能になり、エッジで小規模で安価なハードウェアフットプリントで高性能な推論を実行できます。この垂直最適化と、追加のライセンス費用なしで複数の内部アプリケーション間でインフラストラクチャを共有できる機能により、持続的な大規模推論オペレーションの総所有コスト（TCO）が大幅に削減されます。

提案するソリューション

このドキュメントでは、Google Distributed Cloud（GDC）のエアギャップ環境にオープンウェイトの大規模言語モデル（LLM）をデプロイして管理するためのリファレンスアーキテクチャの概要について説明します。多くの企業、特に規制の厳しい業界の企業は、データの主権とセキュリティに関する厳しい要件のため、クラウドベースの LLM API を使用できません。このアーキテクチャは、独自の安全な GDC インスタンス内で強力な LLM をローカルで実行する必要性に対応しています。

含まれるもの: このアーキテクチャは、vLLM または Ollama サービングバックエンドを使用してオープンソース LLM（Gemma、Llama、DeepSeek など）をデプロイする方法について説明します。これには、オーケストレーションに Kubernetes を使用すること、アーティファクトストレージに Harbor を使用すること、モデルの重みに永続ボリュームを使用すること、ネットワークセキュリティにプロジェクトネットワークポリシーを使用することが含まれます。

含まれないもの: このアーキテクチャは、マネージド AI Gateway サービス、Google の Gemini などの独自のモデル、モデルのファインチューニングプロセス、画像生成などの他のモダリティの GenAI モデルを対象としていません。これらの機能については、別のガイドで説明します。

対象読者: このドキュメントの主な対象読者は、GDC でのサービスのデプロイと管理を担当するプラットフォーム管理者と、エアギャップ環境内で AI ソリューションを設計するテクニカルアーキテクトです。デプロイされたモデルを操作するエンドユーザーとデベロッパーは、基盤となる構造を理解することでメリットを得られるセカンダリオーディエンスです。

リファレンスアーキテクチャ

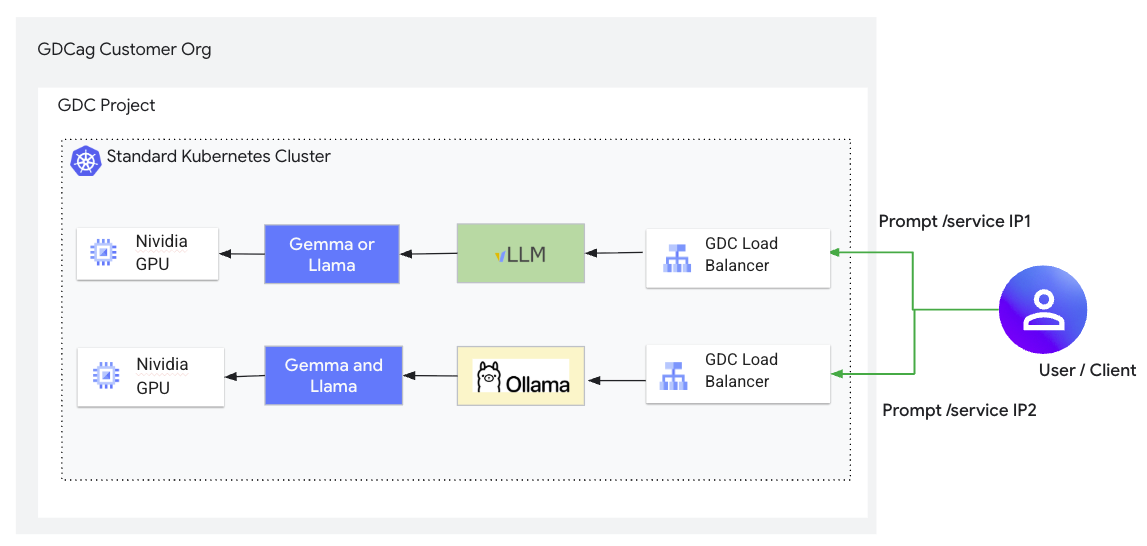

オープンウェイト LLM リファレンスアーキテクチャ図。

ソリューションコンポーネント

このソリューションは、次のコンポーネントを活用しています。

ソリューションコンポーネント	責任	データフロー	インターフェース
GDC エアギャップカスタマーゾーン	Kubernetes クラスタ、ネットワーキング、ストレージインフラストラクチャをホストする	基盤プラットフォーム	IO のインフラストラクチャ管理インターフェース。プラットフォーム管理者とユーザー向けの Kubernetes API
ロードバランサ	LLM サービング Pod（vLLM、Ollama）を Kubernetes クラスタ外のトラフィックに公開し、安定した IP アドレスを提供します。	外部クライアントリクエストは、LoadBalancer の外部 IP に送信されます。LoadBalancer は、Service のセレクタに基づいて、正常なバックエンド Pod（vLLM または Ollama）にリクエストを分散します。	Kubernetes Service API。GDC 環境内にネットワークロードバランサを自動的にプロビジョニングします。
vLLM	高スループットの LLM 推論サービング。PagedAttention などの手法を使用して、低レイテンシ向けに最適化されています。通常、インスタンスごとに 1 つのモデルをサービングします。	クライアントから HTTP 推論リクエストを受信します。マウントされた PVC からモデルの重みを読み込みます。接続された GPU で計算を実行します。生成されたテキストを含む HTTP レスポンスを返します。	推論用の OpenAI 互換の RESTful API。JSON リクエストを受け入れます。
Ollama	LLM 推論サービング。使いやすさを重視し、単一インスタンス内で複数のモデルを管理するように設計されています（ただし、一度にアクティブになるのは 1 つのみです）。	HTTP 推論リクエストを受信します。モデルを読み込みます（多くの場合、コンテナイメージ内にバンドルされているか、エアギャップがない場合は初回使用時にプルされます）。GPU で計算を実行します。HTTP レスポンスを返します。モデルは、一定期間使用されないとアンロードされます。	Ollama RESTful API は JSON リクエストを受け入れます。CLI もあります。
Nvidia GPU / MIG	LLM 推論用のハードウェアアクセラレーションを提供します。	LLM バックエンド（vLLM、Ollama）は、推論を高速化するために、負荷の高いモデル計算（行列乗算など）を GPU にオフロードします。MIG を使用すると、単一の GPU をパーティショニングして、複数の小規模なモデルインスタンスで使用できます。	Kubernetes のリソースタイプ（`nvidia.com/gpu` など）として公開されます。Pod はこれらのリソースをリクエストします。
Harbor	vLLM、Ollama、ヘルパー Pod（busybox など）のコンテナイメージを安全に保存して管理します。	コンテナイメージは、ビルド環境（インターネットアクセスが可能なワークステーションなど）から Harbor に push されます。Kubernetes ノードは、これらのイメージを Harbor から pull してコンテナを実行します。	Docker Registry API。Kubernetes ノードは Harbor と連携して、Pod の作成時にイメージを pull します。ユーザーは Docker CLI または Harbor UI を使用してイメージを push します。
永続ボリュームの要求	Pod のライフサイクルから切り離された LLM モデルの重み付けに永続ストレージを提供します。	モデルファイルは Persistent Volume にコピーされます（ヘルパー Pod と `kubectl cp` を使用するなど）。vLLM サーバーは、起動時にこのマウントされたボリュームからモデルの重みを読み取ります。通常、Ollama はイメージ内にモデルをバンドルするため、この設定では Ollama モデルのストレージに PVC が使用されることはあまりありません。	Kubernetes ストレージ API。YAML で定義され、ボリュームとして Pod にマウントされます。
プロジェクトネットワークポリシー	ネットワーク分離を適用し、プロジェクト/Namespace レベルでトラフィックフローを制御します。承認されたトラフィックのみが LLM サービスに到達できるようにします。	Namespace 内の Pod との間で送受信されるネットワークトラフィックが検査されます。ポリシールールは、通常、送信元 IP 範囲や他のラベルに基づいて、LLM サービスポート（vLLM の場合は 8000、Ollama の場合は 11434 など）への接続が許可されるかどうかを決定します。	Kubernetes networking.gdc.goog/v1 API。YAML で定義されます。

特長と機能

このリファレンスアーキテクチャは、次のコア機能を提供します。

オープンウェイト LLM サービング: さまざまなオープンウェイトモデル（Gemma、Llama、DeepSeek など）のホスティングと推論を可能にします。
- コンポーネント: LLM サービングバックエンド（vLLM、Ollama）、Kubernetes Deployment/Pod。
- 責任: モデルの重みの読み込み、推論プロセスの管理、ハードウェアアクセラレータでのモデルの実行、エンドポイントの公開。
- インターフェース: 推論リクエスト用の REST API（vLLM 用の OpenAI 互換、Ollama 用の組み込み API）。通常は JSON を使用します。
Bring Your Own Model（BYOM）: ユーザーは、選択したオープンウェイト LLM をエアギャップ環境にインポートしてデプロイできます。
- コンポーネント: Harbor、永続ボリュームの要求、Kubernetes。
- 責任: コンテナイメージとモデルの重みを安全に保存します。モデルを環境に転送して、サービングエンジンからアクセスできるようにするメカニズム。
- インターフェース: Docker Registry API（Harbor 用）、Kubernetes API（PVC とボリュームマウント用）。
ハードウェアアクセラレーション推論: GDC クラスタ内の NVIDIA GPU を活用して、LLM 推論を効率的に実行します。
- コンポーネント: NVIDIA GPU、Kubernetes、デバイスプラグイン。
- 責任: GPU リソースを持つノードで Pod をスケジューリングします。LLM バックエンドコンテナに GPU ハードウェアを公開します。パーティショニング用のマルチインスタンス GPU（MIG）をサポートします。
- インターフェース: Kubernetes API（nvidia.com/gpu などの GPU リソースをリクエストするため）。
ネットワーク制御アクセス: LLM 推論エンドポイントへのアクセスが GDC 環境内で制御され、分離されるようにします。
- コンポーネント: Kubernetes Service（LoadBalancer）、ProjectNetworkPolicy。
- 責任: 安定した IP を使用して推論サービスを公開します。送信元、宛先、ポートに基づいて LLM バックエンドへのトラフィックを許可または拒否するネットワークルールを定義して適用する。
- インターフェース: Kubernetes API（Service と ProjectNetworkPolicy 用）。
スケーラブルなサービング: 需要に基づいて容量を調整できます。
- コンポーネント: Kubernetes Deployment。
- 責任: LLM バックエンド Pod のレプリカ数を増やして、水平方向のスケーリングを有効にします。リソースリクエスト/上限を調整することによる垂直スケーリング。
- インターフェース: Kubernetes API（Deployment レプリカとリソースの管理用）。

アーキテクチャの原則

セキュリティ優先: すべてのコンポーネントとデータは GDC エアギャップ境界内に存在するため、最大限のデータセキュリティと制御が確保されます。ネットワークアクセスは ProjectNetworkPolicies を使用して制限されます。
データ主権: お客様はモデルとデータを完全に制御できます。運用に外部接続は必要ありません。
オープンで柔軟: このアーキテクチャは、オープンソースのサービングバックエンド（vLLM、Ollama）を活用し、さまざまなオープンウェイトの LLM をサポートしています。これにより、お客様は推論エンジンを選択でき、ベンダーロックインを回避できます。
コンポーネントの分離: モデルストレージ（PVC）、イメージ管理（Harbor）、推論サービング（vLLM/Ollama Pod）などの主要な関数は個別のコンポーネントであるため、独立した管理と更新が可能です。
スケーラビリティとパフォーマンス: Pod レプリカの数を増やして水平方向にスケーリングし、CPU/GPU リソースを調整して垂直方向にスケーリングするように設計されており、パフォーマンスの要求を満たします。vLLM は、高スループット、低レイテンシのシナリオで選択されます。
リソースの最適化: NVIDIA マルチインスタンス GPU（MIG）をサポートし、小規模なモデルが GPU リソースを効率的に共有できるようにして、ハードウェアの使用率を最大化します。
標準インターフェース: オーケストレーション、デプロイ、サービス公開の Kubernetes 標準に基づいて構築されています。推論エンドポイントは REST API を提供します。vLLM は OpenAI との互換性を提供します。
復元力: Kubernetes のヘルスチェックとレプリケーションを活用して、サービスの可用性を確保します。

考慮事項

スケーラビリティとパフォーマンス:
- 水平スケーリングは、vLLM と Ollama の両方の Kubernetes Deployment でレプリカの数を増やすことで実現されます。
- 垂直スケーリングでは、CPU/メモリの割り当てを増やし、GPU スライスを大きくします（最大で GPU 全体）。
- vLLM はインスタンスごとに 1 つのモデルをサービングするため、追加のモデルには新しいデプロイが必要になります。Ollama は複数のモデルを管理できますが、一度に実行できるのは 1 つだけです。
- PVC のサイズはモデルの読み込み時間に大きな影響を与えます。IOPS が高い場合は 500 GiB 以上をおすすめします。
リソース管理:
- GPU リソースの慎重な計画が不可欠です。NVIDIA MIG を使用して、小規模なモデル用に GPU をパーティショニングし、使用率を向上させることができます。
- 推論とモデル管理の両方のオーバーヘッドを処理するために、十分な CPU とメモリを割り当てる必要があります。
- モデルサイズに対応し、パフォーマンスを確保するために、PVC に十分なストレージをプロビジョニングする必要があります。
可用性と信頼性:
- Kubernetes Deployment には、自己修復とローリングアップデートの機能があります。
- LoadBalancer Service は、正常な Pod 間でトラフィックを分散し、個々の Pod の障害をマスクします。
- モデルの重みを PVC に保存すると、Pod の再起動後も永続性が確保されます。
運用の複雑さ:
- Harbor でさまざまなバックエンドとバージョンのコンテナイメージを管理する。
- モデルの重みをエアギャップ環境に安全に転送する手順。
- 各モデルとバックエンドの Kubernetes マニフェスト（Deployment、Service、PVC、ネットワークポリシー）の作成と管理。
- GPU 使用率、推論レイテンシ、エラー率をモニタリングします。
セキュリティとコンプライアンス:
- ソリューション全体が GDC のエアギャップセキュリティ境界内で動作します。
- 厳格なネットワーク分離を適用し、LLM エンドポイントへのアクセスを制御するには、ProjectNetworkPolicies が必須です。
- Harbor ロボットアカウントと Kubernetes イメージ pull シークレットにより、コンテナイメージへの安全なアクセスが保証されます。
- 転送中のデータは、Kubernetes ネットワークポリシーとプラットフォームレベルの暗号化で保護できます。PVC の保存データは、GDC ストレージの暗号化に依存します。

設計上の意思決定

このリファレンスアーキテクチャでは、次の重要な設計上の決定が行われています。

決定 1: vLLM と Ollama の両方を提供するのか、1 つの推論モデルのみを提供するのか

コンテキスト	重要な決定事項	根拠
推論レイヤとして VLLM と Ollama のいずれか 1 つのみを提供するか、両方を提供します。	パフォーマンス、API 互換性、モデル管理の容易さに関する要件はユーザーやユースケースによって異なるため、両方を提供することにしました。	vLLM は、本番環境アプリケーションに適した高スループット、低レイテンシのサービングと OpenAI API の互換性を提供します。Ollama は、セットアップが簡単で、複数のモデルの管理が容易で、ユーザーフレンドリーなインターフェースを備えているため、開発やテストに適しています。両方をサポートすることで、柔軟性が高まります。

決定 2: vLLM モデルストレージに永続ストレージとオブジェクトストレージのどちらを使用するか

コンテキスト	重要な決定事項	根拠
vLLM では、モデルの重みが実行時にファイルシステムに存在する必要があります。エアギャップ環境では、モデルをオンデマンドでダウンロードできません。	永続ボリュームクレームを使用すると、モデルの可用性が確保され、初回読み込み後の起動時間が短縮されますが、通常はヘルパー Pod を使用して PVC を入力する初期手順が必要になります。	Persistent Volume Claim は、vLLM Pod のライフサイクルから切り離された、大規模なモデルファイル用の復元力と永続ストレージレイヤを提供します。これにより、Pod の起動時にモデルをすばやく読み込むことができます。

決定 3: Ollama Docker イメージ内のモデルのバンドルとスタンドアロンイメージ

コンテキスト	重要な決定事項	根拠
Ollama はモデルをダウンロードできますが、これにはインターネットアクセスが必要です。エアギャップ環境ではインターネットアクセスは利用できません。	イメージをバンドルすると、外部呼び出しが不要になるため、エアギャップ環境でのランタイムオペレーションが簡素化されます。ただし、モデルを更新または追加するには、Docker イメージを再構築して Harbor に再プッシュする必要があります。	モデルを事前にダウンロードして Docker イメージをビルドすると、Ollama は必要なモデルをオフラインで使用できるようになります。

決定 4: LoadBalancer サービスを使用して vLLM と Ollama を公開するか、ロードバランサを使用しないか

コンテキスト	重要な決定事項	根拠
LLM API は、GDC 環境内のアプリケーションからアクセスできる必要があります。	サービス公開の標準的な Kubernetes アプローチであるロードバランサを使用してサービスを公開することに決定しましたが、このアプローチは GDC プラットフォームの LoadBalancer プロビジョニングに依存しています。	LoadBalancer タイプの Kubernetes Service は、LLM バックエンドを公開するための標準的で信頼性の高い方法を提供し、安定した IP アドレスを提供して負荷を分散します。

決定 5: 必須の ProjectNetworkPolicy を適用する

コンテキスト	重要な決定事項	根拠
GDC エアギャップデプロイでは、セキュリティと分離が重要です。	ProjectNetworkPolicy は、ネットワークポリシーの慎重な定義が必要であるにもかかわらず、デプロイされた LLM サービスのセキュリティポスチャーを大幅に強化するため、適用することにしました。	ProjectNetworkPolicies は、Namespace レベルでネットワーク分離を適用する Kubernetes ネイティブな方法を提供し、承認されたトラフィックのみが LLM サービスに到達できるようにします。

前提条件と制限事項

GDC エアギャップ 1.15.1+ 環境が利用可能
標準クラスタに十分なハードウェアリソース（特に GPU）が存在する。
Harbor インスタンスが設定され、アクセス可能である。
ユーザーに必要な権限（Namespace Admin、Cluster Developer）がある。
モデルが選択したサービングバックエンド（vLLM/Ollama）と互換性がある。

ユーザーフロー（エンドツーエンドの手順）

以下は、Google Distributed Cloud（GDC）のエアギャップ環境にオープンウェイトの大規模言語モデル（LLM）をデプロイするための包括的なユーザーフローです。フローは、共通設定、2 つのデプロイパス（vLLM と Ollama）、最終検証に分かれています。

1. 一般的な設定: イメージ管理

LLM をデプロイする前に、GDC 環境がプライベート Harbor レジストリからコンテナイメージを pull する方法を構成する必要があります。

Harbor ロボットアカウントを作成する: Harbor UI でロボットアカウントを生成し、「pull」権限を付与します。
Docker を認証する: ネットワークアクセス権のあるマシンから、ロボットアカウントの認証情報を使用して Harbor にログインします。
Kubernetes Secret を作成する: kubectl を使用して GDC プロジェクトの Namespace に docker-registry Secret を作成し、クラスタで使用する Harbor 認証情報を保存します。

2. デプロイパス A: vLLM（高スループット）

このパスは、Gemma-3 などのパフォーマンス重視のモデルのサービングにおすすめします。

イメージを取得する: インターネットから vLLM Docker イメージを pull し、ローカルの Harbor レジストリ用にタグ付けして、Harbor に push します。
モデルストレージを準備する:
- モデルの重みを保存する 500 GiB の Persistent Volume Claim（PVC）を作成します。
- インターネットに接続されたマシンで Hugging Face から重みをダウンロードします。
- 一時的な「ヘルパー Pod」と kubectl cp を使用して、これらの重みを GDC 環境内の PVC に転送します。
バックエンドをデプロイする: vLLM イメージを参照し、モデルの重み PVC をマウントする Kubernetes Deployment マニフェストを適用します。
サービスを公開する: vLLM API の外部 IP を提供する LoadBalancer サービスを作成します。
セキュアネットワーク: ProjectNetworkPolicy を適用して、サービスポート（通常は 8000）で上り（内向き）トラフィックを許可します。

3. デプロイパス B: Ollama（使いやすさ）

このパスは、モデルの重みがバンドルされているか、イメージにプリロードされている簡略化された設定に焦点を当てています。

カスタムイメージをビルドする: Ollama をインストールし、RUN コマンドを使用して特定のモデル（gemma3 など）をイメージレイヤに「事前取得」する Dockerfile を作成します。
Harbor に push: イメージをローカルでビルドし、限定公開の Harbor レジストリに push します。
デプロイと公開: Ollama Deployment と LoadBalancer サービスを作成します。
セキュアネットワーク: Ollama ポート（11434）に ProjectNetworkPolicy を適用します。

4. 検証とテスト

デプロイが完了したら、サービスが機能していることを確認します。

ステータスを確認する: Pod が「実行中」で、サービスに外部 IP アドレスが割り当てられていることを確認します。
テスト推論:
- vLLM: OpenAI 互換の /v1/chat/completions エンドポイントを使用して、vLLM LoadBalancer IP アドレスに curl リクエストを送信します。
- Ollama: Ollama LoadBalancer IP アドレスの /v1/completions エンドポイントに curl リクエストを送信します。

5. 運用とスケーリング

垂直スケーリング: GPU スライスを増やすか、大規模なモデル用にマルチ GPU 構成に移行します。
水平スケーリング: デプロイ内のレプリカの数を増やして、より多くの同時ユーザーリクエストを処理します。
トラブルシューティング: kubectl logs を使用してログをモニタリングし、FIPS セルフテストの失敗やネットワークポリシーの制限などの一般的な問題を確認します。
