Implementasi referensi AI Gateway dengan Envoy Agent Router di GDC dengan air gap

Dokumen ini memberikan petunjuk langkah demi langkah untuk men-deploy AI Gateway di lingkungan air-gapped Google Distributed Cloud (GDC). Gateway ini dibangun dari Envoy Gateway, implementasi Kubernetes Gateway API berdasarkan proxy Envoy, dan Envoy Agent Router (sebelumnya Envoy AI Gateway), ekstensi yang mengubah Envoy Gateway menjadi titik entri terpadu yang kompatibel dengan OpenAI untuk traffic Model Bahasa Besar (LLM). Bagian ini mencakup pemberian seed pada image container dan diagram Helm ke registry Harbor lokal, penginstalan kedua bidang kontrol di cluster standar, penyiapan backend pembatasan frekuensi berbasis token opsional, dan validasi penginstalan dengan workload contoh.

Backend penyajian model (Ollama, vLLM) di-deploy dengan serangkaian panduan pendamping Model Berat Terbuka di GDC dengan air gap; Panduan pengguna perutean berbasis isi dengan Envoy Agent Router menunjukkan cara merutekan permintaan ke backend tersebut berdasarkan nama model.

Arsitektur

Solusi ini berjalan di cluster standar GDC. Workstation administrator menyebarkan image dan diagram Helm ke dalam registry Harbor project dan menginstal dua bidang kontrol: pengontrol Envoy Gateway, yang memprogram bidang data proxy Envoy dari resource Gateway API (GatewayClass, Gateway, HTTPRoute), dan pengontrol Envoy Agent Router, yang memperluas bidang data tersebut dengan pemroses eksternal (ExtProc) untuk traffic AI (AIGatewayRoute, AIServiceBackend, InferencePool). Klien aplikasi mengirim permintaan yang kompatibel dengan OpenAI ke proxy Envoy, yang merutekannya ke backend penayangan model atau InferencePool. Instance Redis opsional menyimpan penghitung layanan pembatasan kecepatan Envoy untuk pembatasan kecepatan berbasis token.

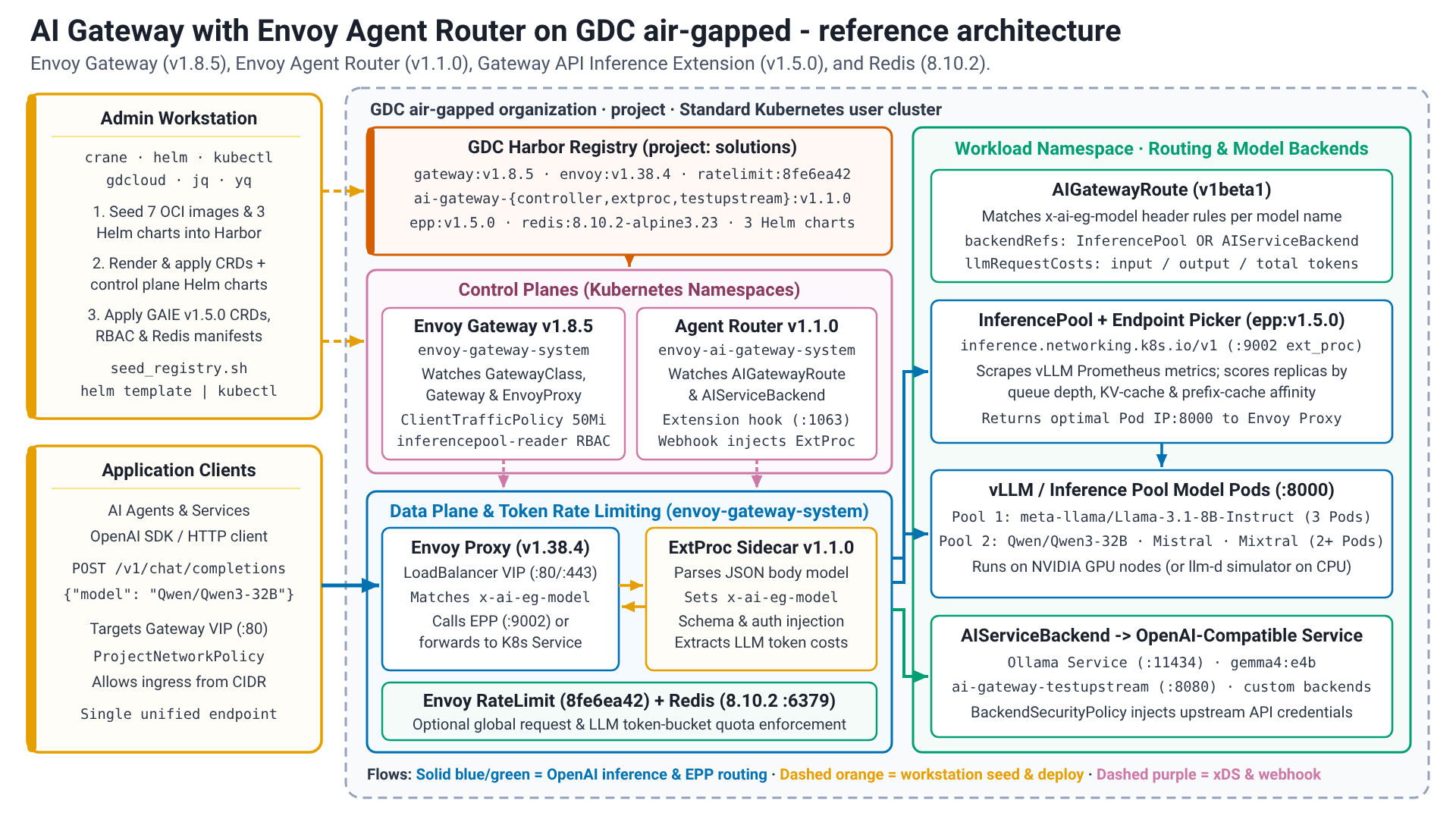

Arsitektur referensi AI Gateway dengan Envoy Agent Router di GDC dengan air gap.

Envoy Gateway

Envoy Gateway adalah project open source, yang dibangun di proxy Envoy, yang menyederhanakan adopsi, penggunaan dan pengelolaan proxy Envoy sebagai gateway API Kubernetes. API ini mengimplementasikan dan memperluas Kubernetes Gateway API, penerus Ingress API: Resource GatewayClass dan Gateway menjelaskan titik entri, resource rute seperti HTTPRoute menjelaskan cara traffic dicocokkan dan diteruskan, serta desain berorientasi peran memisahkan tanggung jawab tim infrastruktur dan aplikasi. Envoy Gateway menambahkan API ekstensi sendiri, misalnya EnvoyProxy (setelan bidang data), Backend (endpoint di luar cluster atau dirujuk oleh FQDN) dan ClientTrafficPolicy (setelan koneksi seperti batas buffer).

Router Agen Envoy

Envoy Agent Router (sebelumnya Envoy AI Gateway) adalah project open source yang menggunakan Envoy Gateway untuk menangani traffic permintaan dari klien aplikasi ke layanan AI Generatif. Layanan ini menyediakan lapisan terpadu untuk merutekan dan mengelola traffic LLM dengan perutean yang sadar model, autentikasi upstream, pembatasan frekuensi berbasis token, dan kemampuan observasi. Layanan ini juga terintegrasi dengan Ekstensi Inferensi Gateway API (InferencePool, Pemilih Endpoint) untuk pemilihan endpoint yang sadar metrik. Pengontrol memantau resource aigateway.envoyproxy.io/v1beta1 dan menyuntikkan pemroses eksternal di samping proxy Envoy; pemroses eksternal mengurai isi permintaan (misalnya, kolom model dari permintaan penyelesaian chat OpenAI), menetapkan header perutean seperti x-ai-eg-model, dan menerjemahkan antara skema API jika diperlukan.

Sebelum memulai

Sebelum melanjutkan deployment, pastikan lingkungan Anda memenuhi semua prasyarat yang diperlukan dan utilitas command line yang diperlukan dikonfigurasi dengan benar. Menyiapkan alat ini di workstation Anda sangat penting untuk mengelola registry container, berinteraksi dengan cluster, dan mengotomatiskan proses deployment.

Lingkungan GDC dengan air gap 1.16.2-hf1 atau yang lebih baru tersedia dengan cluster standar yang menjalankan Kubernetes v1.32.13-gke.400 atau yang lebih baru.
Cluster Standard dibuat dengan resource yang memadai. Komponen gateway hanya berjalan di CPU; backend penayangan model memiliki persyaratan akseleratornya sendiri (lihat panduan Model Berat Terbuka di GDC yang terisolasi dari internet).
Instance Harbor tersedia dan dapat diakses.
IAM yang diperlukan diterapkan.
Workstation dengan konektivitas yang diperlukan ke lingkungan dan internet

Konfigurasi lingkungan

Konfigurasi lingkungan mencakup identitas dan izin, workstation, serta akses ke lingkungan GDC dan cluster.

Identity and Access Management

Pastikan akun, peran, dan izin IAM yang diperlukan telah dikonfigurasi dengan benar.

Peran Pengguna GDC di project (RoleBinding di namespace project, diberikan oleh Admin IAM Project):

Harbor Instance Viewer (harbor-instance-viewer)
Harbor Project Creator (harbor-project-creator, hanya jika project Harbor belum ada)
Admin Cluster Standar (standard-cluster-admin, diperlukan untuk gdcloud clusters get-credentials)

Peran Pengguna GDC di cluster standar: peran project sebelumnya tidak memberikan izin di dalam cluster. Admin IAM Project juga harus mengikat pengguna ke StandardClusterRole cluster-admin dengan StandardClusterRoleBinding di namespace project di server API pengelolaan; pengikatan disebarkan ke cluster standar project dalam hitungan detik (status.clusters[].conditions menampilkan Propagated=True). Izin di seluruh cluster diperlukan karena panduan ini menginstal Definisi Resource Kustom, ClusterRole, dan GatewayClass.

cat <<EOF | kubectl --kubeconfig MANAGEMENT_API_SERVER apply -f -
apiVersion: iam.gdc.goog/v1
kind: StandardClusterRoleBinding
metadata:
  name: user-USER-cluster-admin
  namespace: PROJECT
spec:
  roleRef:
    apiGroup: iam.gdc.goog
    kind: StandardClusterRole
    name: cluster-admin
  subjects:
    - apiGroup: rbac.authorization.k8s.io
      kind: User
      name: USER
EOF

Ganti kode berikut:

MANAGEMENT_API_SERVER: jalur ke file kubeconfig server API pengelolaan.
USER: pengguna.
PROJECT: project.

Izin akun robot Harbor crane (crane):

Daftar Repositori
Tarik Repositori
Repositori Push
Membaca Artefak
Mencantumkan Artefak
Buat Tag
Tag Daftar

Izin akun robot penarikan image Kubernetes Harbor (kubernetes-image-puller):

Daftar Repositori
Tarik Repositori
Membaca Artefak
Mencantumkan Artefak
Tag Daftar

Workstation

Panduan ini memerlukan workstation dengan konektivitas yang diperlukan ke lingkungan dan internet.

Persyaratan

Alat berikut harus diinstal di workstation:

crane: mengelola dan menyalin image container dan artefak OCI antar-registry (dokumentasi).
gdcloud: antarmuka command line (CLI) untuk mengelola resource GDC (dokumentasi).
kubectl: antarmuka command line (CLI) yang digunakan untuk berkomunikasi dengan dan mengelola cluster Kubernetes.
helm: pengelola paket untuk Kubernetes, versi 3.8 atau yang lebih baru (dukungan registry OCI) (dokumentasi).
curl: alat command line untuk mentransfer data dengan URL.
jq: pemroses JSON command-line yang ringan dan fleksibel.
yq: pemroses YAML command line portabel.

Jalankan semua perintah dalam panduan ini dari workstation, kecuali jika langkah menyatakan sebaliknya.

Konfigurasi workstation

Informasi berikut tentang lingkungan diperlukan untuk Konfigurasi Workstation:

GDC_STANDARD_CLUSTER_NAME: Nama cluster standar GDC.
GDC_DOMAIN_SUFFIX: Akhiran domain untuk lingkungan GDC (misalnya, gdc.example.com).
GDC_ORG: Nama organisasi GDC.
GDC_PROJECT: Nama project GDC.
GDC_ZONE: Nama zona deployment GDC.
GDC_HARBOR_INSTANCE_NAME: Nama instance Harbor dalam project.
GDCS_HARBOR_PROJECT_NAME: Nama project Harbor yang akan digunakan untuk image (default: solutions)
GDCS_HARBOR_CRANE_ROBOT_NAME: Nama akun robot crane Harbor.
GDCS_HARBOR_CRANE_ROBOT_TOKEN: Token autentikasi untuk akun robot crane Harbor.
GDCS_HARBOR_K8S_ROBOT_NAME: Nama akun robot penarikan image Kubernetes Harbor.
GDCS_HARBOR_K8S_ROBOT_TOKEN: Token autentikasi untuk akun robot penarikan image Kubernetes Harbor.

Setelah Anda mengumpulkan nilai untuk semua variabel yang diperlukan, lanjutkan dengan membuat file variabel lingkungan. Setelah dibuat, Anda dapat mengedit file secara manual kapan saja.

Buat direktori solusi root dan folder rahasia:

mkdir -p ${HOME}/gdcag-solutions/env.d
mkdir -p ${HOME}/gdcag-solutions/secrets

touch ${HOME}/gdcag-solutions/secrets/harbor_crane_robot_token
touch ${HOME}/gdcag-solutions/secrets/harbor_k8s_robot_token

chmod u=rwx,go= ${HOME}/gdcag-solutions/secrets
chmod -R u=rw,go= ${HOME}/gdcag-solutions/secrets/*

Buat file konfigurasi lingkungan platform:

cat << 'EOF' > ${HOME}/gdcag-solutions/env.d/platform.sh && echo "Successfully created." || echo "Failed to create!"
# Infrastructure (Platform Native)
export GDC_STANDARD_CLUSTER_NAME="STANDARD_CLUSTER_NAME"
export GDC_DOMAIN_SUFFIX="DOMAIN_SUFFIX"
export GDC_ORG="ORG"
export GDC_PROJECT="PROJECT"
export GDC_ZONE="ZONE"
export GDC_HARBOR_INSTANCE_NAME="HARBOR_INSTANCE_NAME"

# Derived platform values
export GDC_ZONAL_HOSTNAME="${GDC_ORG}.${GDC_ZONE}.${GDC_DOMAIN_SUFFIX}"
export GDC_ZONAL_CONSOLE_URL="https://console.${GDC_ZONAL_HOSTNAME}"
export GDC_HARBOR_HOST="${GDC_HARBOR_INSTANCE_NAME}-${GDC_PROJECT}.${GDC_ORG}.${GDC_ZONE}.${GDC_DOMAIN_SUFFIX}"
EOF

Ganti kode berikut:

STANDARD_CLUSTER_NAME: Nama cluster standar GDC.
DOMAIN_SUFFIX: Suffix domain GDC.
ORG: Organisasi GDC.
PROJECT: Project GDC.
ZONE: Zona GDC.
HARBOR_INSTANCE_NAME: Nama instance GDC Harbor.

Buat file konfigurasi lingkungan registri:

cat << 'EOF' > ${HOME}/gdcag-solutions/env.d/registry.sh && echo "Successfully created." || echo "Failed to create!"
# GDC Solutions Registry & Secrets
export GDCS_HARBOR_PROJECT_NAME="solutions"
export GDCS_HARBOR_CRANE_ROBOT_NAME="HARBOR_CRANE_ROBOT_NAME"
export GDCS_HARBOR_CRANE_ROBOT_TOKEN="$(cat ${GDCS_ROOT_HOME}/secrets/harbor_crane_robot_token)"
export GDCS_HARBOR_K8S_ROBOT_NAME="HARBOR_K8S_ROBOT_NAME"
export GDCS_HARBOR_K8S_ROBOT_TOKEN="$(cat ${GDCS_ROOT_HOME}/secrets/harbor_k8s_robot_token)"
export GDCS_HARBOR_K8S_PULL_SECRET="gdcs-image-pull-secret"

# Derived registry values
export GDCS_HARBOR_PROJECT_URI="${GDC_HARBOR_HOST}/${GDCS_HARBOR_PROJECT_NAME}"
export GDCS_HARBOR_CHART_OCI_URI="oci://${GDCS_HARBOR_PROJECT_URI}"
EOF

Ganti kode berikut:

HARBOR_CRANE_ROBOT_NAME: Nama akun robot GDC Harbor.
HARBOR_K8S_ROBOT_NAME: Nama akun robot GDC Harbor.

Tambahkan token Anda ke file secret:

set +o history

echo "CRANE_ROBOT_TOKEN" > ${HOME}/gdcag-solutions/secrets/harbor_crane_robot_token
echo "KUBERNETES_ROBOT_TOKEN" > ${HOME}/gdcag-solutions/secrets/harbor_k8s_robot_token

set -o history

Ganti kode berikut:

CRANE_ROBOT_TOKEN: token robot derek.
KUBERNETES_ROBOT_TOKEN: Token robot Kubernetes.

Buat file pemuat lingkungan root:

cat << 'EOF' > ${HOME}/gdcag-solutions/env.sh && echo "Successfully created." || echo "Failed to create!"
export GDCS_ROOT_HOME="${HOME}/gdcag-solutions"
echo "GDCS_ROOT_HOME=${GDCS_ROOT_HOME}"

# Sourced in dependency order
source "${GDCS_ROOT_HOME}/env.d/platform.sh"
source "${GDCS_ROOT_HOME}/env.d/registry.sh"
EOF

Mengonfigurasi variabel solusi

Buat direktori penerapan solusi:

mkdir -p ${HOME}/gdcag-solutions/ai-gateway/envoy/env.d

Buat file konfigurasi lingkungan solusi:

cat << 'EOF' > ${HOME}/gdcag-solutions/ai-gateway/envoy/env.d/envoy.sh && echo "Successfully created." || echo "Failed to create!"
# Envoy Gateway
export GDCS_ENVOY_GATEWAY_NAMESPACE="envoy-gateway-system"
export GDCS_ENVOY_GATEWAY_VERSION="v1.8.5"
export GDCS_ENVOY_PROXY_IMAGE_TAG="distroless-v1.38.4"
export GDCS_ENVOY_RATELIMIT_IMAGE_TAG="8fe6ea42"
export GDCS_GATEWAY_API_ECHO_IMAGE_TAG="v1.5.1"

# Envoy Agent Router (formerly Envoy AI Gateway; the images and charts keep the ai-gateway names)
export GDCS_ENVOY_AGENT_ROUTER_NAMESPACE="envoy-ai-gateway-system"
export GDCS_ENVOY_AGENT_ROUTER_VERSION="v1.1.0"

# Gateway API Inference Extension (InferencePool, Endpoint Picker)
export GDCS_GATEWAY_API_INFERENCE_EXTENSION_VERSION="v1.5.0"

# Redis (token-based rate limiting backend)
export GDCS_REDIS_IMAGE_TAG="8.10.2-alpine3.23"
export GDCS_REDIS_NAMESPACE="${GDCS_ENVOY_GATEWAY_NAMESPACE}"

# Gateway class shared by the user guides
export GDCS_GATEWAY_CLASS_NAME="envoy-ai-gateway"

# Docker configuration directories for crane and Kubernetes
export GDCS_HARBOR_CRANE_DOCKER_CONFIG="${GDCS_IMPLEMENTATION_HOME}/docker/crane"
export GDCS_HARBOR_K8S_DOCKER_CONFIG="${GDCS_IMPLEMENTATION_HOME}/docker/k8s"
EOF

Buat file loader lingkungan penerapan:

cat << 'EOF' > ${HOME}/gdcag-solutions/ai-gateway/envoy/env.sh && echo "Successfully created." || echo "Failed to create!"
source "${HOME}/gdcag-solutions/env.sh"

export GDCS_IMPLEMENTATION_HOME="${HOME}/gdcag-solutions/ai-gateway/envoy"
echo "GDCS_IMPLEMENTATION_HOME=${GDCS_IMPLEMENTATION_HOME}"

# Sourced in dependency order
source "${GDCS_IMPLEMENTATION_HOME}/env.d/envoy.sh"
EOF

Edit dan tinjau file lingkungan dengan editor pilihan Anda:

${EDITOR:-vi} ${HOME}/gdcag-solutions/env.d/platform.sh
${EDITOR:-vi} ${HOME}/gdcag-solutions/env.d/registry.sh
${EDITOR:-vi} ${HOME}/gdcag-solutions/ai-gateway/envoy/env.d/envoy.sh

Mendapatkan file lingkungan:

source ${HOME}/gdcag-solutions/ai-gateway/envoy/env.sh

Outputnya mirip dengan hal berikut ini:

GDCS_ROOT_HOME=HOME_DIRECTORY_PATH/gdcag-solutions
GDCS_IMPLEMENTATION_HOME=HOME_DIRECTORY_PATH/gdcag-solutions/ai-gateway/envoy

GDC

Panduan ini mengasumsikan bahwa workstation Anda dikonfigurasi untuk memercayai sertifikat TLS untuk lingkungan GDC dan instance Harbor Anda.

Konfigurasi gdcloud:

gdcloud config set core/account "default-user"
gdcloud config set core/organization_console_url "${GDC_ZONAL_CONSOLE_URL}"
gdcloud config set core/project "${GDC_PROJECT}"
gdcloud config set core/zone "${GDC_ZONE}"

Lakukan autentikasi ke lingkungan GDC:
```
gdcloud auth login
```

Cluster

Ambil kredensial cluster:

gdcloud clusters get-credentials "${GDC_STANDARD_CLUSTER_NAME}" \
--project="${GDC_PROJECT}" \
--standard \
--zone="${GDC_ZONE}"

Verifikasi konektivitas ke cluster:

kubectl get nodes -L node.cluster.private.gdc.goog/machine-class

Pastikan setiap node menjalankan versi Kubernetes yang diperlukan di bagian Sebelum memulai dalam panduan ini:
```
kubectl get nodes -o custom-columns='NAME:.metadata.name,VERSION:.status.nodeInfo.kubeletVersion'
```

Persiapan migrasi artefak

Verifikasi konektivitas dan konfigurasi untuk Artifact Registry.
- Mengonfigurasi Docker agar memercayai CA root Harbor | Google Distributed Cloud (GDC) dengan air gap

Buat file konfigurasi Docker untuk crane. Akun robot digunakan untuk mengirimkan lapisan gambar berukuran besar untuk menghindari waktu tunggu habis token autentikasi saat menggunakan Managed Harbor Service (MHS) credential helper (docker-credential-mhs) dengan akun pengguna:
```
set +o history

export DOCKER_CONFIG="${GDCS_HARBOR_CRANE_DOCKER_CONFIG}"

crane auth login "${GDC_HARBOR_HOST}" \
--password="${GDCS_HARBOR_CRANE_ROBOT_TOKEN}" \
--username="${GDCS_HARBOR_CRANE_ROBOT_NAME}"

set -o history
```

Buat file konfigurasi Docker untuk Kubernetes:

set +o history

export DOCKER_CONFIG="${GDCS_HARBOR_K8S_DOCKER_CONFIG}"

crane auth login "${GDC_HARBOR_HOST}" \
--password="${GDCS_HARBOR_K8S_ROBOT_TOKEN}" \
--username="${GDCS_HARBOR_K8S_ROBOT_NAME}"

set -o history

Login ke registry OCI Harbor dengan helm menggunakan akun robot pull image Kubernetes. helm menyimpan kredensial registrinya sendiri dan memerlukannya untuk mengambil diagram dari Harbor:
```
set +o history
helm registry login "${GDC_HARBOR_HOST}" \
--password="${GDCS_HARBOR_K8S_ROBOT_TOKEN}" \
--username="${GDCS_HARBOR_K8S_ROBOT_NAME}"
set -o history
```
Outputnya mirip dengan hal berikut ini:
```
Login Succeeded
```

Buat skrip seed_registry.sh:

cat << 'EOF' > ${GDCS_IMPLEMENTATION_HOME}/seed_registry.sh && echo "Successfully created." || echo "Failed to create!"
#!/bin/bash

# seed_registry.sh: Modular artifact migration for GDC Solutions

# Requires the env.sh file to be sourced first.
SCRIPT_DIR="$(cd "$(dirname "${BASH_SOURCE[0]}")" && pwd)"
set -o nounset
source "${SCRIPT_DIR}/env.sh"

# Set the Docker config
export DOCKER_CONFIG="${GDCS_HARBOR_CRANE_DOCKER_CONFIG}"
eval "${SERIALIZED_IMAGES}"

# Ensure GDCS_REGISTRY_IMAGES is set
if [[ ${#GDCS_REGISTRY_IMAGES[@]} -eq 0 ]]; then
  echo "GDCS_REGISTRY_IMAGES must be set, exiting..."
  exit 1
fi

# Migrate the images
for source_image in "${GDCS_REGISTRY_IMAGES[@]}"; do
  # Strip the registry host only when the first path segment is a host (contains a dot or a port)
  first_segment="${source_image%%/*}"
  if [[ "${first_segment}" == *.* || "${first_segment}" == *:* ]]; then
    image_path="${source_image#*/}"
  else
    image_path="${source_image}"
  fi
  destination_image="${GDCS_HARBOR_PROJECT_URI}/${image_path}"
  # Ensure the folder structure is created
  crane append \
    --new_layer=<(tar czf - -T /dev/null) \
    --new_tag="${destination_image%:*}:create" \
    --oci-empty-base 2> /dev/null || true
  # Copy the linux/amd64 platform only to avoid transferring multi-arch layers over air-gapped links
  crane copy --platform linux/amd64 "${source_image}" "${destination_image}" 2> /dev/null
done
echo "Migration complete: Images are available at ${GDCS_HARBOR_PROJECT_URI}"
EOF
chmod u+x "${GDCS_IMPLEMENTATION_HOME}/seed_registry.sh"

Buat skrip seed_charts.sh. Diagram Helm yang dipublikasikan sebagai artefak OCI juga disalin dengan crane, tanpa pemilihan platform dan tanpa tag create yang digunakan untuk repositori image container:

cat << 'EOF' > ${GDCS_IMPLEMENTATION_HOME}/seed_charts.sh && echo "Successfully created." || echo "Failed to create!"
#!/bin/bash

# seed_charts.sh: OCI Helm chart migration for GDC Solutions

# Requires the env.sh file to be sourced first.
SCRIPT_DIR="$(cd "$(dirname "${BASH_SOURCE[0]}")" && pwd)"
set -o nounset
source "${SCRIPT_DIR}/env.sh"

# Set the Docker config
export DOCKER_CONFIG="${GDCS_HARBOR_CRANE_DOCKER_CONFIG}"
eval "${SERIALIZED_CHARTS}"

# Ensure GDCS_REGISTRY_CHARTS is set
if [[ ${#GDCS_REGISTRY_CHARTS[@]} -eq 0 ]]; then
  echo "GDCS_REGISTRY_CHARTS must be set, exiting..."
  exit 1
fi

# Migrate the charts (source format: REGISTRY_HOST/REPOSITORY:CHART_VERSION)
for source_chart in "${GDCS_REGISTRY_CHARTS[@]}"; do
  chart_path="${source_chart#*/}"
  destination_chart="${GDCS_HARBOR_PROJECT_URI}/${chart_path}"
  crane copy "${source_chart}" "${destination_chart}" || { echo "Failed to copy ${source_chart} to ${destination_chart}"; exit 1; }
done
echo "Migration complete: Charts are available at ${GDCS_HARBOR_CHART_OCI_URI}"
EOF
chmod u+x "${GDCS_IMPLEMENTATION_HOME}/seed_charts.sh"

Ganti kode berikut:

REGISTRY_HOST: host registry.
REPOSITORY: repositori.
CHART_VERSION: versi diagram.

Tentukan daftar image container yang diperlukan untuk solusi:

declare -a GDCS_REGISTRY_IMAGES=(
  "docker.io/envoyproxy/gateway:${GDCS_ENVOY_GATEWAY_VERSION}"
  "docker.io/envoyproxy/envoy:${GDCS_ENVOY_PROXY_IMAGE_TAG}"
  "docker.io/envoyproxy/ratelimit:${GDCS_ENVOY_RATELIMIT_IMAGE_TAG}"
  "docker.io/envoyproxy/ai-gateway-controller:${GDCS_ENVOY_AGENT_ROUTER_VERSION}"
  "docker.io/envoyproxy/ai-gateway-extproc:${GDCS_ENVOY_AGENT_ROUTER_VERSION}"
  "docker.io/envoyproxy/ai-gateway-testupstream:${GDCS_ENVOY_AGENT_ROUTER_VERSION}"
  "docker.io/library/redis:${GDCS_REDIS_IMAGE_TAG}"
  "registry.k8s.io/gateway-api/echo-basic:${GDCS_GATEWAY_API_ECHO_IMAGE_TAG}"
)
export SERIALIZED_IMAGES=$(declare -p GDCS_REGISTRY_IMAGES)

Lakukan seeding image container yang diperlukan ke artifact registry:
```
${GDCS_IMPLEMENTATION_HOME}/seed_registry.sh
```

Tentukan daftar diagram Helm yang diperlukan untuk solusi:

declare -a GDCS_REGISTRY_CHARTS=(
  "docker.io/envoyproxy/gateway-crds-helm:${GDCS_ENVOY_GATEWAY_VERSION}"
  "docker.io/envoyproxy/gateway-helm:${GDCS_ENVOY_GATEWAY_VERSION}"
  "docker.io/envoyproxy/ai-gateway-crds-helm:${GDCS_ENVOY_AGENT_ROUTER_VERSION}"
  "docker.io/envoyproxy/ai-gateway-helm:${GDCS_ENVOY_AGENT_ROUTER_VERSION}"
)
export SERIALIZED_CHARTS=$(declare -p GDCS_REGISTRY_CHARTS)

Lakukan seeding pada diagram Helm yang diperlukan ke Artifact Registry:
```
${GDCS_IMPLEMENTATION_HOME}/seed_charts.sh
```

Pastikan diagram dapat dibaca kembali dari Harbor:

helm show chart "${GDCS_HARBOR_CHART_OCI_URI}/envoyproxy/gateway-helm" --version "${GDCS_ENVOY_GATEWAY_VERSION}" | grep -E '^(name|version):'
helm show chart "${GDCS_HARBOR_CHART_OCI_URI}/envoyproxy/ai-gateway-helm" --version "${GDCS_ENVOY_AGENT_ROUTER_VERSION}" | grep -E '^(name|version):'

Outputnya mirip dengan hal berikut ini:

name: gateway-helm
version: v1.8.5
name: ai-gateway-helm
version: v1.1.0

Download manifes Ekstensi Inferensi API Gateway. Aset ini dipublikasikan sebagai aset rilis, bukan sebagai diagram:

mkdir -p "${GDCS_IMPLEMENTATION_HOME}/manifests"

curl --fail --location --show-error --silent \
--output "${GDCS_IMPLEMENTATION_HOME}/manifests/gateway-api-inference-extension-${GDCS_GATEWAY_API_INFERENCE_EXTENSION_VERSION}.yaml" \
"https://github.com/kubernetes-sigs/gateway-api-inference-extension/releases/download/${GDCS_GATEWAY_API_INFERENCE_EXTENSION_VERSION}/manifests.yaml"

grep --count '^kind: CustomResourceDefinition' "${GDCS_IMPLEMENTATION_HOME}/manifests/gateway-api-inference-extension-${GDCS_GATEWAY_API_INFERENCE_EXTENSION_VERSION}.yaml"

Outputnya mirip dengan hal berikut ini:

Envoy Gateway

Envoy Gateway diinstal terlebih dahulu dan divalidasi sendiri dengan panduan memulai cepat upstream; integrasi Envoy Agent Router akan dibahas di bagian berikutnya.

Namespace

Buat namespace untuk Envoy Gateway. Proxy Envoy Deployment dari setiap Gateway juga dibuat di namespace ini:
```
kubectl create namespace "${GDCS_ENVOY_GATEWAY_NAMESPACE}"
```

Tambahkan imagePullSecret:

kubectl create secret docker-registry "${GDCS_HARBOR_K8S_PULL_SECRET}" \
--dry-run=client \
--from-file=.dockerconfigjson=${GDCS_HARBOR_K8S_DOCKER_CONFIG}/config.json \
--namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}" \
--output=yaml | kubectl apply -f -

Definisi Resource Kustom

Instal Gateway API (saluran standar) dan Definisi Resource Kustom (CRD) Envoy Gateway dari diagram yang di-seed:

helm template eg-crds "${GDCS_HARBOR_CHART_OCI_URI}/envoyproxy/gateway-crds-helm" \
--set crds.gatewayAPI.channel=standard \
--set crds.gatewayAPI.enabled=true \
--set crds.envoyGateway.enabled=true \
--version "${GDCS_ENVOY_GATEWAY_VERSION}" | kubectl apply --server-side --filename=-

Verifikasi bahwa CRD sudah terdaftar:

kubectl get crd | grep -E 'gateway.networking.k8s.io|gateway.envoyproxy.io'

Pengontrol

Buat file nilai Helm untuk Envoy Gateway. Image ditarik dari Harbor dengan secret penarikan image; crds.enabled=false karena CRD diinstal secara terpisah:

cat <<EOF > "${GDCS_IMPLEMENTATION_HOME}/envoy-gateway-values.yaml" && echo "Successfully created." || echo "Failed to create!"
config:
  envoyGateway:
    extensionApis:
      enableBackend: true
      enableEnvoyPatchPolicy: true
    gateway:
      controllerName: gateway.envoyproxy.io/gatewayclass-controller
    logging:
      level:
        default: info
    provider:
      type: Kubernetes
crds:
  enabled: false
global:
  imagePullSecrets:
    - name: ${GDCS_HARBOR_K8S_PULL_SECRET}
  imageRegistry: ${GDCS_HARBOR_PROJECT_URI}
  images:
    envoyProxy:
      image: ${GDCS_HARBOR_PROJECT_URI}/envoyproxy/envoy:${GDCS_ENVOY_PROXY_IMAGE_TAG}
      pullSecrets:
        - name: ${GDCS_HARBOR_K8S_PULL_SECRET}
EOF

Instal Envoy Gateway:

helm upgrade --install eg "${GDCS_HARBOR_CHART_OCI_URI}/envoyproxy/gateway-helm" \
--namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}" \
--values="${GDCS_IMPLEMENTATION_HOME}/envoy-gateway-values.yaml" \
--version="${GDCS_ENVOY_GATEWAY_VERSION}"

Tunggu hingga pengontrol Envoy Gateway menjadi Tersedia:

watch --color --interval 5 --no-title \
"kubectl get deployment/envoy-gateway \
--namespace=${GDCS_ENVOY_GATEWAY_NAMESPACE} | GREP_COLORS='mt=01;92' egrep --color=always -e '^' -e '1/1     1            1'"

Pastikan image pengontrol dan tugas pembuatan sertifikatnya berasal dari Harbor:

kubectl get pods --namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}" \
--output=jsonpath='{range .items[*]}{.metadata.name}{"\t"}{.spec.containers[*].image}{"\n"}{end}'

Proxy Envoy dan class Gateway

Buat manifes untuk template bidang data EnvoyProxy dan GatewayClass. EnvoyProxy menetapkan gambar proxy, secret penarikan gambar dan permintaan resource proxy Pod; GatewayClass dibagikan oleh panduan pengguna:

cat <<EOF > "${GDCS_IMPLEMENTATION_HOME}/gateway-class.yaml" && echo "Successfully created." || echo "Failed to create!"
apiVersion: gateway.envoyproxy.io/v1alpha1
kind: EnvoyProxy
metadata:
  name: ${GDCS_GATEWAY_CLASS_NAME}
  namespace: ${GDCS_ENVOY_GATEWAY_NAMESPACE}
spec:
  provider:
    type: Kubernetes
    kubernetes:
      envoyDeployment:
        container:
          image: ${GDCS_HARBOR_PROJECT_URI}/envoyproxy/envoy:${GDCS_ENVOY_PROXY_IMAGE_TAG}
          resources:
            limits:
              memory: 2Gi
            requests:
              cpu: 250m
              memory: 512Mi
        pod:
          imagePullSecrets:
            - name: ${GDCS_HARBOR_K8S_PULL_SECRET}
---
apiVersion: gateway.networking.k8s.io/v1
kind: GatewayClass
metadata:
  name: ${GDCS_GATEWAY_CLASS_NAME}
spec:
  controllerName: gateway.envoyproxy.io/gatewayclass-controller
  parametersRef:
    group: gateway.envoyproxy.io
    kind: EnvoyProxy
    name: ${GDCS_GATEWAY_CLASS_NAME}
    namespace: ${GDCS_ENVOY_GATEWAY_NAMESPACE}
EOF

Terapkan manifes untuk EnvoyProxy dan GatewayClass:

kubectl apply \
--filename="${GDCS_IMPLEMENTATION_HOME}/gateway-class.yaml"

Verifikasi bahwa GatewayClass diterima:

kubectl get gatewayclass "${GDCS_GATEWAY_CLASS_NAME}"

Outputnya mirip dengan hal berikut ini:

NAME               CONTROLLER                                      ACCEPTED   AGE
envoy-ai-gateway   gateway.envoyproxy.io/gatewayclass-controller   True       5s

Validasi

Validasi men-deploy mulai cepat Envoy Gateway (backend echo di balik HTTPRoute) ke namespace Envoy Gateway, lalu menghapusnya.

Buat manifes untuk beban kerja panduan memulai:

cat <<EOF > "${GDCS_IMPLEMENTATION_HOME}/eg-quickstart.yaml" && echo "Successfully created." || echo "Failed to create!"
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: eg-quickstart
spec:
  gatewayClassName: ${GDCS_GATEWAY_CLASS_NAME}
  listeners:
    - name: http
      protocol: HTTP
      port: 80
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: eg-quickstart-backend
---
apiVersion: v1
kind: Service
metadata:
  name: eg-quickstart-backend
  labels:
    app: eg-quickstart-backend
spec:
  ports:
    - name: http
      port: 3000
      targetPort: 3000
  selector:
    app: eg-quickstart-backend
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: eg-quickstart-backend
spec:
  replicas: 1
  selector:
    matchLabels:
      app: eg-quickstart-backend
  template:
    metadata:
      labels:
        app: eg-quickstart-backend
    spec:
      serviceAccountName: eg-quickstart-backend
      containers:
        - image: ${GDCS_HARBOR_PROJECT_URI}/gateway-api/echo-basic:${GDCS_GATEWAY_API_ECHO_IMAGE_TAG}
          imagePullPolicy: IfNotPresent
          name: backend
          ports:
            - containerPort: 3000
          env:
            - name: POD_NAME
              valueFrom:
                fieldRef:
                  fieldPath: metadata.name
            - name: NAMESPACE
              valueFrom:
                fieldRef:
                  fieldPath: metadata.namespace
      imagePullSecrets:
        - name: ${GDCS_HARBOR_K8S_PULL_SECRET}
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: eg-quickstart-backend
spec:
  parentRefs:
    - name: eg-quickstart
  hostnames:
    - "www.example.com"
  rules:
    - backendRefs:
        - group: ""
          kind: Service
          name: eg-quickstart-backend
          port: 3000
          weight: 1
      matches:
        - path:
            type: PathPrefix
            value: /
EOF

Terapkan manifes untuk workload mulai cepat:

kubectl apply \
--filename="${GDCS_IMPLEMENTATION_HOME}/eg-quickstart.yaml" \
--namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}"

Tunggu hingga Gateway Diprogram:

watch --color --interval 5 --no-title \
"kubectl get gateway/eg-quickstart \
--namespace=${GDCS_ENVOY_GATEWAY_NAMESPACE} | GREP_COLORS='mt=01;92' egrep --color=always -e '^' -e 'True'"

Tunggu hingga backend Deployment Tersedia:

watch --color --interval 5 --no-title \
"kubectl get deployment/eg-quickstart-backend \
--namespace=${GDCS_ENVOY_GATEWAY_NAMESPACE} | GREP_COLORS='mt=01;92' egrep --color=always -e '^' -e '1/1     1            1'"

Kirim permintaan pengujian melalui gateway menggunakan penerusan port. Envoy Service dari Gateway ditemukan berdasarkan label gateway pemiliknya:

export ENVOY_SERVICE=$(kubectl get service --namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}" --selector="gateway.envoyproxy.io/owning-gateway-namespace=${GDCS_ENVOY_GATEWAY_NAMESPACE},gateway.envoyproxy.io/owning-gateway-name=eg-quickstart" --output=jsonpath='{.items[0].metadata.name}')
echo "ENVOY_SERVICE=${ENVOY_SERVICE}"

kubectl port-forward "service/${ENVOY_SERVICE}" \
--namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}" 8888:80 &
PF_PID=$!

sleep 2

curl --header "Host: www.example.com" \
--no-progress-meter \
--show-error \
http://127.0.0.1:8888/get | jq

kill -9 ${PF_PID}

Outputnya mirip dengan hal berikut ini:

{
  "path": "/get",
  "host": "www.example.com",
  "method": "GET",
  ...
  "namespace": "envoy-gateway-system",
  "pod": "eg-quickstart-backend-...",
  ...
}

Hapus workload panduan memulai:

kubectl delete \
--filename="${GDCS_IMPLEMENTATION_HOME}/eg-quickstart.yaml" \
--namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}"

Router Agen Envoy

Envoy Agent Router diinstal ke namespace-nya sendiri; Envoy Gateway kemudian dikonfigurasi ulang untuk memanggilnya sebagai server ekstensi.

Namespace

Buat namespace untuk pengontrol Envoy Agent Router:

kubectl create namespace "${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE}"

Tambahkan imagePullSecret:

kubectl create secret docker-registry "${GDCS_HARBOR_K8S_PULL_SECRET}" \
--dry-run=client \
--from-file=.dockerconfigjson=${GDCS_HARBOR_K8S_DOCKER_CONFIG}/config.json \
--namespace="${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE}" \
--output=yaml | kubectl apply -f -

Definisi Resource Kustom

Instal CRD Envoy Agent Router dari diagram yang di-seed:

helm template aieg-crds "${GDCS_HARBOR_CHART_OCI_URI}/envoyproxy/ai-gateway-crds-helm" \
--version "${GDCS_ENVOY_AGENT_ROUTER_VERSION}" | kubectl apply --server-side --filename=-

Instal CRD Ekstensi Inferensi Gateway API (InferencePool, InferenceObjective) dari manifes yang didownload:

kubectl apply --server-side \
--filename="${GDCS_IMPLEMENTATION_HOME}/manifests/gateway-api-inference-extension-${GDCS_GATEWAY_API_INFERENCE_EXTENSION_VERSION}.yaml"

Verifikasi bahwa CRD sudah terdaftar:

kubectl get crd | grep -E 'aigateway.envoyproxy.io|inference.networking'

Outputnya mirip dengan hal berikut ini:

aigatewayroutes.aigateway.envoyproxy.io                 ...
aiservicebackends.aigateway.envoyproxy.io               ...
backendsecuritypolicies.aigateway.envoyproxy.io         ...
gatewayconfigs.aigateway.envoyproxy.io                  ...
inferencemodelrewrites.inference.networking.x-k8s.io    ...
inferenceobjectives.inference.networking.x-k8s.io       ...
inferencepoolimports.inference.networking.x-k8s.io      ...
inferencepools.inference.networking.k8s.io              ...
mcproutes.aigateway.envoyproxy.io                       ...
quotapolicies.aigateway.envoyproxy.io                   ...

Redis

Pembatasan kapasitas berbasis token diterapkan oleh layanan pembatasan kapasitas Envoy, yang menyimpan penghitungnya di Redis. Panduan ini men-deploy Redis replika tunggal tanpa persistensi; layanan Redis yang ada dapat digunakan sebagai gantinya dengan mengubah nilai rateLimit.backend.redis.url di bagian berikutnya.

Buat manifes untuk Deployment Redis:

cat <<EOF > "${GDCS_IMPLEMENTATION_HOME}/redis.yaml" && echo "Successfully created." || echo "Failed to create!"
apiVersion: v1
kind: Service
metadata:
  name: redis
  labels:
    app: redis
spec:
  ports:
    - name: redis
      port: 6379
  selector:
    app: redis
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: redis
spec:
  replicas: 1
  selector:
    matchLabels:
      app: redis
  template:
    metadata:
      labels:
        app: redis
    spec:
      containers:
        - image: ${GDCS_HARBOR_PROJECT_URI}/library/redis:${GDCS_REDIS_IMAGE_TAG}
          imagePullPolicy: IfNotPresent
          name: redis
          ports:
            - name: redis
              containerPort: 6379
          resources:
            limits:
              memory: 512Mi
            requests:
              cpu: 100m
              memory: 128Mi
      imagePullSecrets:
        - name: ${GDCS_HARBOR_K8S_PULL_SECRET}
      restartPolicy: Always
EOF

Terapkan manifes untuk Redis Deployment:

kubectl apply \
--filename="${GDCS_IMPLEMENTATION_HOME}/redis.yaml" \
--namespace="${GDCS_REDIS_NAMESPACE}"

Tunggu hingga Redis Deployment Tersedia:

watch --color --interval 5 --no-title \
"kubectl get deployment/redis \
--namespace=${GDCS_REDIS_NAMESPACE} | GREP_COLORS='mt=01;92' egrep --color=always -e '^' -e '1/1     1            1'"

Pengontrol

Buat file nilai Helm untuk Envoy Agent Router:

cat <<EOF > "${GDCS_IMPLEMENTATION_HOME}/envoy-agent-router-values.yaml" && echo "Successfully created." || echo "Failed to create!"
controller:
  image:
    repository: ${GDCS_HARBOR_PROJECT_URI}/envoyproxy/ai-gateway-controller
  imagePullSecrets:
    - name: ${GDCS_HARBOR_K8S_PULL_SECRET}
envoyGateway:
  namespace: ${GDCS_ENVOY_GATEWAY_NAMESPACE}
extProc:
  image:
    repository: ${GDCS_HARBOR_PROJECT_URI}/envoyproxy/ai-gateway-extproc
  imagePullSecrets:
    - name: ${GDCS_HARBOR_K8S_PULL_SECRET}
global:
  imagePullSecrets:
    - name: ${GDCS_HARBOR_K8S_PULL_SECRET}
EOF

Instal Perute Agen Envoy:

helm upgrade --install aieg "${GDCS_HARBOR_CHART_OCI_URI}/envoyproxy/ai-gateway-helm" \
--namespace="${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE}" \
--values="${GDCS_IMPLEMENTATION_HOME}/envoy-agent-router-values.yaml" \
--version="${GDCS_ENVOY_AGENT_ROUTER_VERSION}"

Tunggu hingga pengontrol Envoy Agent Router tersedia:

watch --color --interval 5 --no-title \
"kubectl get deployment/ai-gateway-controller \
--namespace=${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE} | GREP_COLORS='mt=01;92' egrep --color=always -e '^' -e '1/1     1            1'"

Integrasi Envoy Gateway

Envoy Gateway harus dikonfigurasi ulang untuk memanggil pengontrol Envoy Agent Router sebagai server ekstensi, untuk menerima resource InferencePool sebagai backend, dan untuk menggunakan layanan pembatasan frekuensi yang didukung Redis.

Buat file nilai Helm untuk integrasi:

cat <<EOF > "${GDCS_IMPLEMENTATION_HOME}/envoy-gateway-agent-router-values.yaml" && echo "Successfully created." || echo "Failed to create!"
config:
  envoyGateway:
    extensionManager:
      backendResources:
        - group: inference.networking.k8s.io
          kind: InferencePool
          version: v1
      hooks:
        xdsTranslator:
          post:
            - Translation
            - Cluster
            - Route
          translation:
            cluster:
              includeAll: true
            listener:
              includeAll: true
            route:
              includeAll: true
            secret:
              includeAll: true
      service:
        fqdn:
          hostname: ai-gateway-controller.${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE}.svc.cluster.local
          port: 1063
    rateLimit:
      backend:
        redis:
          url: redis.${GDCS_REDIS_NAMESPACE}.svc.cluster.local:6379
        type: Redis
EOF

Upgrade Envoy Gateway dengan kedua file nilai:

helm upgrade --install eg "${GDCS_HARBOR_CHART_OCI_URI}/envoyproxy/gateway-helm" \
--namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}" \
--values="${GDCS_IMPLEMENTATION_HOME}/envoy-gateway-values.yaml" \
--values="${GDCS_IMPLEMENTATION_HOME}/envoy-gateway-agent-router-values.yaml" \
--version="${GDCS_ENVOY_GATEWAY_VERSION}"

Buat manifes untuk ClusterRole yang memungkinkan pengontrol Envoy Gateway memantau resource InferencePool. Diagram tidak memberikan izin ini; ClusterRoleBinding terpisah tetap ada setelah upgrade diagram, tidak seperti patch ClusterRole yang dikelola diagram:

cat <<EOF > "${GDCS_IMPLEMENTATION_HOME}/envoy-gateway-inferencepool-rbac.yaml" && echo "Successfully created." || echo "Failed to create!"
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: envoy-gateway-inferencepool-reader
rules:
  - apiGroups:
      - inference.networking.k8s.io
    resources:
      - inferencepools
    verbs:
      - get
      - list
      - watch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: envoy-gateway-inferencepool-reader
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: envoy-gateway-inferencepool-reader
subjects:
  - kind: ServiceAccount
    name: envoy-gateway
    namespace: ${GDCS_ENVOY_GATEWAY_NAMESPACE}
EOF

Terapkan manifes untuk ClusterRole:

kubectl apply \
--filename="${GDCS_IMPLEMENTATION_HOME}/envoy-gateway-inferencepool-rbac.yaml"

Mulai ulang pengontrol Envoy Gateway agar dapat mengambil konfigurasi dan izin baru, lalu tunggu hingga statusnya menjadi Tersedia:

kubectl rollout restart deployment/envoy-gateway \
--namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}"

kubectl rollout status deployment/envoy-gateway \
--namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}" \
--timeout=5m

Pastikan layanan batas frekuensi di-deploy dan Tersedia:

watch --color --interval 5 --no-title \
"kubectl get deployment/envoy-ratelimit \
--namespace=${GDCS_ENVOY_GATEWAY_NAMESPACE} | GREP_COLORS='mt=01;92' egrep --color=always -e '^' -e '1/1     1            1'"

Validasi

Validasi men-deploy contoh dasar Envoy Agent Router (upstream yang kompatibel dengan OpenAI tiruan di belakang AIGatewayRoute) ke namespace Envoy Agent Router dan menghapusnya setelahnya.

Buat manifes untuk beban kerja validasi:

cat <<EOF > "${GDCS_IMPLEMENTATION_HOME}/aieg-basic.yaml" && echo "Successfully created." || echo "Failed to create!"
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: aieg-basic
spec:
  gatewayClassName: ${GDCS_GATEWAY_CLASS_NAME}
  listeners:
    - name: http
      protocol: HTTP
      port: 80
---
apiVersion: gateway.envoyproxy.io/v1alpha1
kind: ClientTrafficPolicy
metadata:
  name: aieg-basic-buffer-limit
spec:
  targetRefs:
    - group: gateway.networking.k8s.io
      kind: Gateway
      name: aieg-basic
  connection:
    bufferLimit: 50Mi
---
apiVersion: aigateway.envoyproxy.io/v1beta1
kind: AIGatewayRoute
metadata:
  name: aieg-basic
spec:
  parentRefs:
    - name: aieg-basic
      kind: Gateway
      group: gateway.networking.k8s.io
  rules:
    - matches:
        - headers:
            - type: Exact
              name: x-ai-eg-model
              value: some-cool-self-hosted-model
      backendRefs:
        - name: aieg-basic-testupstream
---
apiVersion: aigateway.envoyproxy.io/v1beta1
kind: AIServiceBackend
metadata:
  name: aieg-basic-testupstream
spec:
  schema:
    name: OpenAI
  backendRef:
    name: aieg-basic-testupstream
    kind: Backend
    group: gateway.envoyproxy.io
---
apiVersion: gateway.envoyproxy.io/v1alpha1
kind: Backend
metadata:
  name: aieg-basic-testupstream
spec:
  endpoints:
    - fqdn:
        hostname: aieg-basic-testupstream.${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE}.svc.cluster.local
        port: 80
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: aieg-basic-testupstream
spec:
  replicas: 1
  selector:
    matchLabels:
      app: aieg-basic-testupstream
  template:
    metadata:
      labels:
        app: aieg-basic-testupstream
    spec:
      containers:
        - name: testupstream
          image: ${GDCS_HARBOR_PROJECT_URI}/envoyproxy/ai-gateway-testupstream:${GDCS_ENVOY_AGENT_ROUTER_VERSION}
          imagePullPolicy: IfNotPresent
          ports:
            - containerPort: 8080
          env:
            - name: TESTUPSTREAM_ID
              value: test
          readinessProbe:
            httpGet:
              path: /health
              port: 8080
            initialDelaySeconds: 5
            periodSeconds: 10
          livenessProbe:
            httpGet:
              path: /health
              port: 8080
            initialDelaySeconds: 10
            periodSeconds: 20
      imagePullSecrets:
        - name: ${GDCS_HARBOR_K8S_PULL_SECRET}
---
apiVersion: v1
kind: Service
metadata:
  name: aieg-basic-testupstream
spec:
  selector:
    app: aieg-basic-testupstream
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080
  type: ClusterIP
EOF

Terapkan manifes untuk workload validasi:

kubectl apply \
--filename="${GDCS_IMPLEMENTATION_HOME}/aieg-basic.yaml" \
--namespace="${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE}"

Tunggu hingga Gateway Diprogram:

watch --color --interval 5 --no-title \
"kubectl get gateway/aieg-basic \
--namespace=${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE} | GREP_COLORS='mt=01;92' egrep --color=always -e '^' -e 'True'"

Tunggu hingga upstream tiruan Deployment menjadi Tersedia:

watch --color --interval 5 --no-title \
"kubectl get deployment/aieg-basic-testupstream \
--namespace=${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE} | GREP_COLORS='mt=01;92' egrep --color=always -e '^' -e '1/1     1            1'"

Verifikasi bahwa proxy Envoy Pod dari Gateway menjalankan sidecar prosesor eksternal yang disuntikkan oleh Envoy Agent Router:

kubectl get pods --namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}" \
--selector="gateway.envoyproxy.io/owning-gateway-name=aieg-basic" \
--output=jsonpath='{range .items[*]}{.metadata.name}{"\t"}{.spec.containers[*].name}{"\n"}{end}'

Outputnya mirip dengan hal berikut ini:

envoy-envoy-ai-gateway-system-aieg-basic-...   envoy shutdown-manager ai-gateway-extproc

Mengirim permintaan penyelesaian chat melalui gateway menggunakan penerusan port. Prosesor eksternal membaca kolom model isi permintaan dan merutekannya ke upstream tiruan:

export ENVOY_SERVICE=$(kubectl get service --namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}" --selector="gateway.envoyproxy.io/owning-gateway-namespace=${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE},gateway.envoyproxy.io/owning-gateway-name=aieg-basic" --output=jsonpath='{.items[0].metadata.name}')
echo "ENVOY_SERVICE=${ENVOY_SERVICE}"

kubectl port-forward "service/${ENVOY_SERVICE}" \
--namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}" 8888:80 &
PF_PID=$!

sleep 2

curl http://127.0.0.1:8888/v1/chat/completions \
--data '{"model": "some-cool-self-hosted-model", "messages": [{"role": "user", "content": "Say this is a test."}]}' \
--header "Content-Type: application/json" \
--no-progress-meter \
--show-error | jq

kill -9 ${PF_PID}

Outputnya mirip dengan hal berikut ini:

{
  "choices": [
    {
      "index": 0,
      "message": {
        "role": "assistant",
        "content": "..."
      },
      "finish_reason": "stop"
    }
  ],
  "usage": {
    ...
  }
}

Hapus workload validasi:

kubectl delete \
--filename="${GDCS_IMPLEMENTATION_HOME}/aieg-basic.yaml" \
--namespace="${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE}"

Operasi

Tugas hari kedua untuk bidang kontrol gateway.

Upgrade

Isi gambar dan diagram versi baru (perbarui variabel versi di env.sh, jalankan kembali seed_registry.sh dan seed_charts.sh), terapkan diagram CRD baru dengan kubectl apply --server-side, lalu jalankan perintah helm upgrade --install yang sama dengan --version baru. Periksa matriks kompatibilitas Router Agen Envoy untuk versi Envoy Gateway dan Gateway API yang didukung oleh rilis target; Router Agen Envoy 1.1.0 dibangun berdasarkan Envoy Gateway 1.8.

Uninstal

Hapus resource Gateway, AIGatewayRoute, dan InferencePool dari panduan pengguna terlebih dahulu, lalu helm uninstall aieg --namespace="${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE}", helm uninstall eg --namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}", ClusterRole envoy-gateway-inferencepool-reader, GatewayClass, Redis Deployment, dan terakhir CRD.

Pemecahan masalah

Gejala	Kemungkinan penyebab	Tindakan
`helm show chart` atau `helm upgrade` gagal dengan `unauthorized` atau `FetchReference`	`helm` tidak memiliki kredensial untuk Harbor (tidak menggunakan konfigurasi Docker `crane`)	Jalankan langkah `helm registry login` lagi dengan akun robot pengambilan image Kubernetes.
Envoy Gateway atau Envoy Agent Router `Pod`s tetap berada di `ImagePullBackOff`	Gambar tidak di-seed, atau secret penarikan gambar tidak ada di namespace	Periksa `kubectl describe pod`, bandingkan jalur image dengan `crane ls "${GDCS_HARBOR_PROJECT_URI}/envoyproxy/gateway"`, dan verifikasi bahwa secret ada di `${GDCS_ENVOY_GATEWAY_NAMESPACE}` dan `${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE}`.
`Gateway` tetap `Programmed=False` setelah integrasi	Pengontrol Envoy Gateway tidak dapat menjangkau server ekstensi, atau tidak dimulai ulang setelah upgrade	`kubectl logs deployment/envoy-gateway --namespace="${GDCS_ENVOY_GATEWAY_NAMESPACE}"`; konfirmasi bahwa `service/ai-gateway-controller` ada di `${GDCS_ENVOY_AGENT_ROUTER_NAMESPACE}` dan port 1063 tercantum; ulangi mulai ulang peluncuran.
`AIGatewayRoute` yang mereferensikan `InferencePool` tidak Diterima	Envoy Gateway tidak memiliki izin untuk membaca `inferencepools`, atau CRD `InferencePool` tidak ada	Verifikasi `ClusterRoleBinding` `envoy-gateway-inferencepool-reader` dan CRD `inferencepools.inference.networking.k8s.io`; periksa log pengontrol untuk `forbidden`.
Permintaan penyelesaian chat menampilkan `413` atau koneksi direset untuk perintah yang besar	Batas buffer Envoy default (32 KiB) terlalu kecil untuk payload AI	Lampirkan `ClientTrafficPolicy` dengan `connection.bufferLimit` (validasi menggunakan 50 Mi) ke `Gateway`.
Layanan pembatasan kapasitas `Pod` adalah `CrashLoopBackOff`	Redis tidak dapat dijangkau di URL yang dikonfigurasi	`kubectl get service redis --namespace="${GDCS_REDIS_NAMESPACE}"`; perbaiki `rateLimit.backend.redis.url` di file nilai integrasi dan upgrade lagi.

Implementasi referensi AI Gateway dengan Envoy Agent Router di GDC dengan air gap Tetap teratur dengan koleksi Simpan dan kategorikan konten berdasarkan preferensi Anda.

Arsitektur

Envoy Gateway

Router Agen Envoy

Sebelum memulai

Konfigurasi lingkungan

Identity and Access Management

Workstation

Persyaratan

Konfigurasi workstation

Mengonfigurasi variabel solusi

GDC

Cluster

Persiapan migrasi artefak

Envoy Gateway

Namespace

Definisi Resource Kustom

Pengontrol

Proxy Envoy dan class Gateway

Validasi

Router Agen Envoy

Namespace

Definisi Resource Kustom

Redis

Pengontrol

Integrasi Envoy Gateway

Validasi

Operasi

Upgrade

Uninstal

Pemecahan masalah

Materi tambahan

Implementasi referensi AI Gateway dengan Envoy Agent Router di GDC dengan air gap
