O planejamento eficaz de endereços IP ajuda a mitigar futuras interrupções de rede para suas cargas de trabalho e serviços à medida que eles são escalonados.
Este documento é destinado a administradores de rede no grupo de administradores de plataforma responsáveis por planejar os intervalos de endereços IP de uma organização. Para mais informações, consulte Públicos-alvo da documentação do GDC com isolamento físico.
Benefícios do planejamento cuidadoso de endereços IP
O planejamento cuidadoso de endereços IP oferece os seguintes benefícios:
- Isolamento: segmentação de rede adequada entre diferentes organizações e entre planos de gerenciamento e dados.
- Escalabilidade: espaço de endereço IP suficiente para cargas de trabalho e serviços atuais e futuros, incluindo serviços administrativos que não podem receber espaço de endereço IP adicional após o provisionamento de uma organização.
- Conectividade: roteamento e acessibilidade corretos para todos os componentes no universo do GDC com isolamento físico e para redes externas, conforme necessário.
- Conformidade: adesão a esquemas ou restrições de endereçamento de rede específicos exigidos pelo seu ambiente.
A arquitetura do GDC usa instâncias de roteamento e encaminhamento virtual (VRF, na sigla em inglês) para alcançar o isolamento e a segmentação da rede. Entender quais espaços de endereço IP você gerencia e quais são de propriedade exclusiva do seu IO é fundamental para um planejamento bem-sucedido.
Processo de planejamento
Antes que o IO provisione sua organização, você precisa determinar a arquitetura de endereço IP dela. O IO orienta você nessas etapas.
O processo geral para planejar e provisionar endereços IP de rede de uma organização é o seguinte:
Defina intervalos de CIDR: trabalhe com sua equipe de rede para determinar blocos CIDR não sobrepostos adequados para sua VPC padrão, VPC de infraestrutura, segmento de rede de administrador e segmento de rede de dados.
Forneça intervalos de CIDR ao IO: forneça esses blocos CIDR ao IO como parte do questionário de integração da organização (OIQ, na sigla em inglês) ao solicitar uma nova organização. O IO usa os blocos CIDR para configurar as sub-redes globais necessárias nos servidores de API apropriados.
Depois que o IO provisiona sua organização, você é responsável por gerenciar determinados espaços de endereço IP dentro dela, principalmente para implantação de carga de trabalho e exposição de serviços externos.
Para mais informações sobre o planejamento da arquitetura de endereço IP, consulte a seção Considerações sobre a arquitetura de endereço IP deste documento.
Para mais informações sobre cada rede e como selecionar os intervalos de CIDR para cada rede, consulte a seção Considerações sobre endereços IP para uma organização deste documento.
Considerações sobre a arquitetura de endereço IP
Para provisionar uma arquitetura de endereço IP durável que possa se adaptar quando os requisitos de rede da sua organização mudarem, considere as seguintes características de endereço IP no GDC:
- Endereços IP sobrepostos e não sobrepostos:
- As redes de nuvem privada virtual (VPC) podem se sobrepor entre diferentes organizações, mas precisam ser exclusivas em uma organização em todas as zonas e exclusivas de qualquer rede com que elas tenham peering.
- Os segmentos de rede externos podem se sobrepor entre diferentes organizações se elas usarem interconexões separadas. Se elas compartilharem uma interconexão, os endereços IP precisarão ser exclusivos na mesma organização em todas as zonas e exclusivos de qualquer rede com que elas tenham peering.
- Tamanhos mínimos de blocos CIDR: siga os comprimentos mínimos de prefixo CIDR especificados para cada segmento de rede para alocar espaço de endereço suficiente para componentes do sistema e crescimento futuro.
- Preferência de RFC 1918: embora os endereços IP públicos possam ser usados na maioria das redes gerenciadas, se a zona não se conectar à Internet, RFC 1918 os endereços particulares são geralmente recomendados para redes internas do GDC com isolamento físico.
- Precisão do OIQ: as informações fornecidas ao IO no OIQ são essenciais. Intervalos de endereços IP imprecisos ou mal planejados podem levar a desafios significativos de implantação.
- Multizona: as VPCs da organização e os segmentos de rede externos abrangem uma organização global, mas exigem alocações de endereço IP exclusivas para cada zona que não se sobreponham nessa organização global. Use sub-redes globais para alocar intervalos de endereços IP exclusivos para cada zona de uma determinada organização.

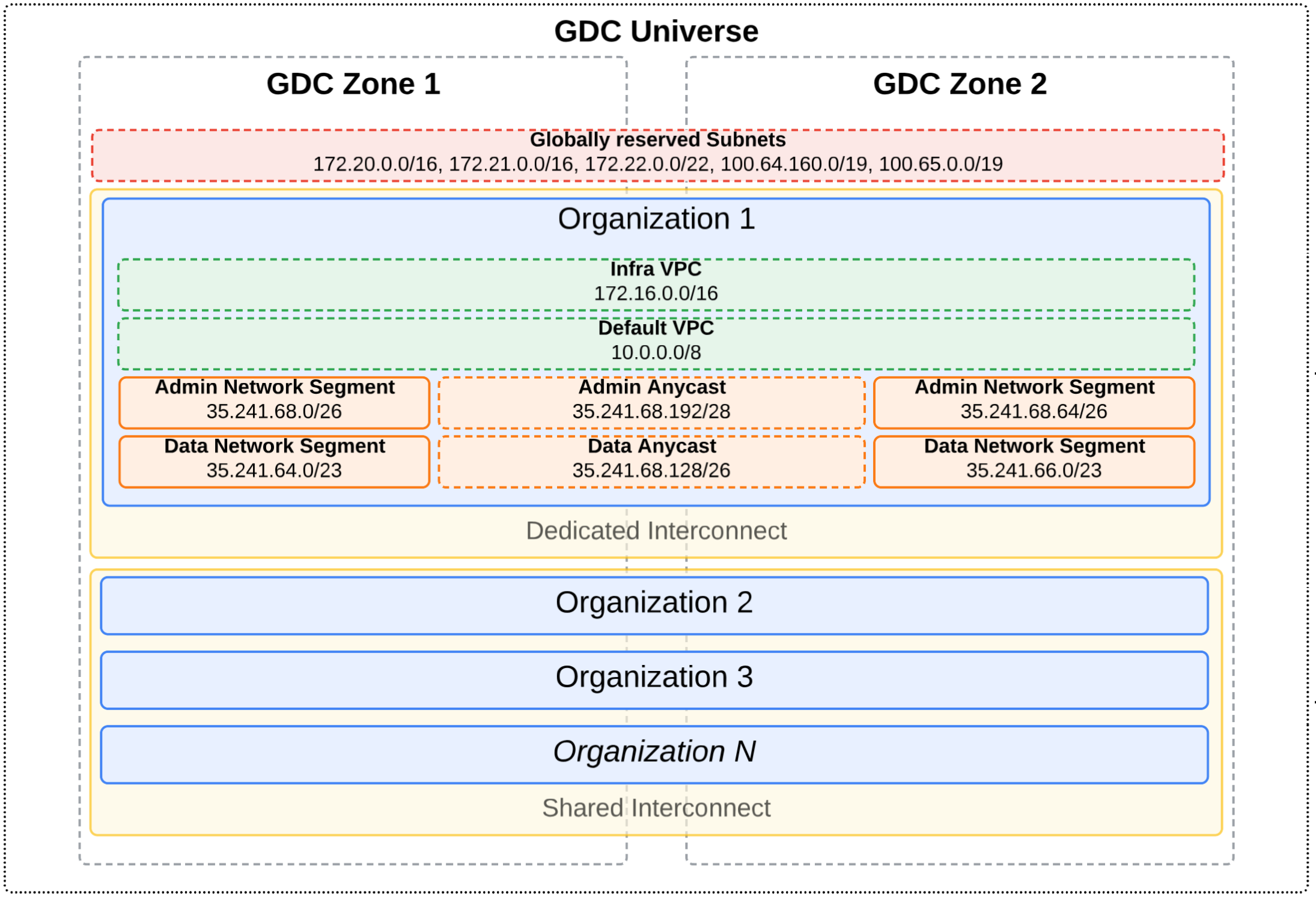

Como exemplo de arquitetura de endereço IP, consulte o diagrama a seguir:
Neste diagrama, há duas interconexões diferentes que abrangem um universo multizona: interconexão dedicada e interconexão compartilhada. Várias organizações são definidas nesse universo. A organização 1 está em uma interconexão dedicada, então as sub-redes com escopo externo podem se sobrepor a outras organizações no universo. No entanto, as organizações na interconexão compartilhada não podem ter sub-redes com escopo externo sobrepostas umas às outras, já que todas residem na mesma interconexão.
Cada organização define as redes VPC e os segmentos de rede externos. Neste exemplo, os endereços IP de anycast são usados para rotear o tráfego entre os segmentos de rede externos zonais para que a zona mais próxima ou com melhor desempenho atenda à solicitação de rede. Para mais informações sobre endereços IP de anycast, consulte Endereços IP no GDC.
Considerações sobre endereços IP para uma organização
Analise cada rede e entenda a finalidade dela na sua organização antes de preencher o OIQ para definir intervalos de CIDR:
- VPC padrão: hospeda endereços IP internos para cargas de trabalho internas. É possível alocar mais endereços IP para essa rede depois que a organização for provisionada.
- VPC de infraestrutura: hospeda endereços IP internos para serviços próprios do GDC com isolamento físico. Não é possível alocar mais endereços IP para essa rede depois que a organização for provisionada.
- Segmento de rede de administrador: hospeda endereços IP externo para serviços administrativos. Não é possível alocar mais endereços IP para essa rede depois que a organização for provisionada.
- Segmento de rede de dados: hospeda endereços IP externo para serviços externos. É possível alocar mais endereços IP para essa rede depois que a organização for provisionada.
Para mais informações sobre descrições de rede e os endereços IP que elas usam, consulte Redes no GDC.
Redes VPC
Prepare as informações a seguir para cada tipo de rede VPC para entregar ao IO para o provisionamento dos seus espaços de endereço IP nas redes VPC da sua organização.
VPC padrão
Você implanta e gerencia suas cargas de trabalho internas, como máquinas virtuais (VMs) e contêineres, na VPC padrão.
Os endereços IP na VPC padrão precisam ser exclusivos de outras VPCs em todas as zonas do seu universo e de qualquer endereço IP de rede com peering. Os endereços IP nessa VPC podem se sobrepor entre diferentes organizações e podem ser RFC 1918 endereços IP particulares ou endereços IP públicos. É possível criar mais sub-redes da VPC padrão depois que a organização for provisionada.
Considere as informações a seguir ao colaborar com o IO no intervalo de endereços IP raiz da VPC padrão. O campo OIQ correspondente e o nome da sub-rede raiz global são valores fixos e não podem ser alterados.
- Campo OIQ:
defaultVPCCIDR - Nome da sub-rede raiz global:
default-vpc-root-cidr - Servidor de API global: organização global
- Tamanho mínimo da sub-rede:
/16para cada zona - Tamanho recomendado da sub-rede:
/16para cada zona
VPC de infraestrutura
Não é possível implantar cargas de trabalho diretamente na VPC de infraestrutura, mas é necessário fornecer o intervalo de endereços IP para consumo pelos serviços do GDC com isolamento físico gerenciados pelo sistema.
Os endereços IP na VPC de infraestrutura precisam ser exclusivos de outras VPCs em todas as zonas do seu universo e de qualquer endereço IP de rede com peering. Os endereços IP nessa VPC podem se sobrepor entre diferentes organizações e podem ser RFC 1918 endereços IP particulares ou endereços IP públicos. Não é possível criar mais sub-redes da VPC de infraestrutura depois que a organização for provisionada.
Considere as informações a seguir ao colaborar com o IO no intervalo de endereços IP raiz da VPC de infraestrutura. O campo OIQ correspondente e o nome da sub-rede raiz global são valores fixos e não podem ser alterados.
- Campo OIQ:
infraVPCCIDR - Nome da sub-rede raiz global:
infra-vpc-root-cidr - Servidor de API global: raiz global
- Tamanho mínimo da sub-rede:
/16para cada zona - Tamanho recomendado da sub-rede:
/16para cada zona
Segmentos de rede externos
Prepare as informações a seguir para cada tipo de segmento de rede externo para entregar ao IO para o provisionamento dos seus espaços de endereço IP nas redes externas da sua organização.
Segmento de rede de administrador
Não é possível implantar serviços externos diretamente no segmento de rede de administrador, mas é necessário fornecer o intervalo de endereços IP para consumo pelos serviços administrativos que serão executados na sua organização, como o console do GDC e as APIs de gerenciamento. Não é possível alocar mais endereços IP para essa rede depois que a organização for provisionada.
Os endereços IP no segmento de rede de administrador podem se sobrepor entre diferentes organizações se elas usarem grupos de anexos de interconexão separados. Se eles compartilharem um grupo de anexos, os endereços IP precisarão ser exclusivos na mesma organização em todas as zonas e exclusivos de qualquer rede com que eles tenham peering. Não é possível criar mais sub-redes do segmento de rede de administrador depois que a organização for provisionada.
Considere as informações a seguir ao colaborar com o IO no intervalo de endereços IP raiz do segmento de rede de administrador. O campo OIQ correspondente e o nome da sub-rede raiz global são valores fixos e não podem ser alterados.
- Campo OIQ:
orgAdminExternalCIDR - Nome da sub-rede raiz global:
admin-external-root-cidr - Servidor de API global: raiz global
- Tamanho mínimo da sub-rede:
/26para cada zona - Tamanho recomendado da sub-rede:
/26para cada zona
Segmento de rede de dados
Você implanta e gerencia seus serviços externos que operam fora da sua organização, como conversão de endereços de rede (NAT) de saída e balanceadores de carga externos, no segmento de rede de dados. É possível alocar mais endereços IP para essa rede depois que a organização for provisionada.
Os endereços IP no segmento de rede de dados podem se sobrepor entre diferentes organizações se elas usarem grupos de anexos de interconexão separados. Se eles compartilharem um grupo de anexos, os endereços IP precisarão ser exclusivos na mesma organização em todas as zonas e exclusivos de qualquer rede com que eles tenham peering. É possível criar mais sub-redes do segmento de rede de dados depois que a organização for provisionada.
Considere as informações a seguir ao colaborar com o IO no intervalo de endereços IP raiz do segmento de rede de dados. O campo OIQ correspondente e o nome da sub-rede raiz global são valores fixos e não podem ser alterados.
- Campo OIQ:
orgDataExternalCIDR - Nome da sub-rede raiz global:
data-external-root-cidr - Servidor de API global: raiz global
- Tamanho mínimo da sub-rede:
/26para cada zona - Tamanho recomendado da sub-rede:
/23para cada zona
