ניהול יומני זרימה

אפשר להשתמש ביומני זרימה כדי לשמור מטא-נתונים של תעבורת רשת, כולל 5-tuple, ב-Google Distributed Cloud ‏ (GDC) עם בידוד פיזי, במערך כלי התצפית בצורה של יומנים שאפשר להריץ עליהם שאילתות. אפשר להשתמש ביומנים האלה כדי:

• להבין את זרימות התנועה בשירות מסוים בארגון.
• הסבר על בעיות בקישוריות של עומס עבודה (workload) ב-Kubernetes.
• אימות של כללי מדיניות של רשת Kubernetes.

יומן התנועה הוא תכונה של GDC שמבוססת על פרויקט הקוד הפתוח Hubble: https://github.com/cilium/hubble. מגדירים יומני זרימה באמצעות משאב FlowLog מתוך Networking API.

לפני שמתחילים

• כדי לנהל או להציג יומני זרימה, צריך לקבל הרשאה ממסוף GDC. כדי לנהל את יומני התנועה, צריך לבקש מאדמין IAM ארגוני להקצות לכם את התפקיד Flow Log Admin (אדמין של יומני תנועה) ‏(flowlog-admin). כדי רק לצפות ביומני זרימה קיימים, צריך לבקש מאדמין IAM בארגון להקצות לכם את התפקיד Flow Log Viewer (צפייה ביומני זרימה) ‏(flowlog-viewer).

  מידע על הגדרת קישורי תפקידים במסוף GDC זמין במאמר הענקת גישה למשאבים.

• לפני שמריצים שאילתות על יומני זרימה ומציגים אותם בלוחות בקרה, צריך לקבל גישה למופע הניטור. מידע נוסף זמין במאמר שאילתות והצגה של מדדים.

יצירת יומן תנועה

יוצרים יומן זרימת נתונים כדי לשמור מטא-נתונים של תעבורת נתונים ברשת שמסוננים לפי קבוצה נתונה של מפרטים.

הערה: כדי לצמצם את כמות המידע המיותר והלא רצוי ביומנים השמורים, כדאי לצמצם את תנאי הסינון. זה חשוב במיוחד כשנפח התנועה ברשת גדול.

יצירת יומן רישום של תנועת נתונים עם מסננים של פרוטוקול ומרחב שמות

1. יוצרים קובץ בשם example-flowlog.yaml עם התוכן הבא:

   apiVersion: networking.gdc.goog/v1
   kind: FlowLog
   metadata:
     name: "FLOW_LOG_NAME"
     namespace: "platform"
   spec:
     filters:
       - l4Protocols:
           - tcp
         source:
           namespacePodSelectors:
             - namespace: gpc-system
             - namespace: kube-system
         destination:
           namespacePodSelectors:
             - namespace: kube-system
     lifetime:
       duration: "1h"


   מחליפים את FLOW_LOG_NAME בשם שנבחר ליומן של זרימת הנתונים.

   בדוגמה הזו, יומן התנועה מתעד את כל התנועות שבהן חיבור TCP הופעל על ידי פוד כלשהו במרחב השמות gpc-system או kube-system לפוד כלשהו במרחב השמות kube-system. ההקלטה של היומנים תופסק שעה אחרי שהאובייקט נוצר.

2. יוצרים את אובייקט יומן הזרימה:

   kubectl --kubeconfig MANAGEMENT_API_SERVER apply -f example-flowlog.yaml


   מחליפים את MANAGEMENT_API_SERVER בנתיב של קובץ ה-kubeconfig של שרת Management API אזורי.

   הערה: צריך ליצור את האובייקט FlowLog במרחב השמות platform.

3. בודקים שהערך FLOW_LOG_NAME הותאם בצורה נכונה, ושתהליך הרישום ביומן התחיל על ידי בדיקת השדה Status:

   kubectl --kubeconfig MANAGEMENT_API_SERVER describe -n platform FLOW_LOG_NAME


   סטטוס לדוגמה:

   Status:
     Clusters:
       Cluster:  org-1-infra-cluster
       Conditions:
         Last Transition Time:  2024-01-19T01:46:11Z
         Message:
         Observed Generation:   1
         Reason:                ResourcesPropagated
         Status:                True
         Type:                  Propagated
       Name:                    cilium-flowlog-config
       Namespace:               kube-system
       Node:                    org-1-infra
       Cluster:                 user-vm-1-cluster
       Conditions:
         Last Transition Time:  2024-01-19T01:46:11Z
         Message:
         Observed Generation:   1
         Reason:                ResourcesPropagated
         Status:                True
         Type:                  Propagated
       Name:                    cilium-flowlog-config
       Namespace:               kube-system
       Node:                    user-vm-1
       Cluster:                 user-vm-2-cluster
       Conditions:
         Last Transition Time:  2024-01-19T01:46:11Z
         Message:
         Observed Generation:   1
         Reason:                ResourcesPropagated
         Status:                True
         Type:                  Propagated
       Name:                    cilium-flowlog-config
       Namespace:               kube-system
       Node:                    user-vm-2
     Conditions:
       Last Transition Time:  2024-01-18T19:17:53Z
       Message:
       Observed Generation:   1
       Reason:                Active
       Status:                True
       Type:                  Logging
       Last Transition Time:  2024-01-19T01:46:11Z
       Message:
       Observed Generation:   1
       Reason:                ResourcesPropagated
       Status:                True
       Type:                  Propagated
       Last Transition Time:  2024-01-18T19:17:53Z
       Message:
       Observed Generation:   1
       Reason:                Succeeded
       Status:                True
       Type:                  Reconciled
     Start Time:              2024-01-18T19:17:53Z
     End Time:              2024-01-18T20:17:53Z


   פלט הדוגמה הזה מכיל את התנאים הבאים:

   • ‫Propagated: הגדרת יומן התעבורה נשלחה לאשכולות user-vm-1,‏ user-vm-2 ו-org-1-infra.
   • ‫Reconciled: יומן התנועה תוכנת בהצלחה באשכולות user-vm-1,‏ user-vm-2 ו-org-1-infra.
   • ‫Logging: יומן התנועה לא פג או הושבת, לא נתקל בשגיאה כלשהי, ויכול להפיק יומנים אם המסננים תואמים לתנועה.
   • השעות Start Time ו-End Time מציינות שהעבודה התחילה בשעה 19:17:53 ותפוג בשעה 20:17:53.

   כדי שיומן זרימת הנתונים הזה יוכל ליצור רשומות ביומן, כל התנאים של Propagated, Reconciled ו-Logging צריכים להתקיים.

שינוי יומן תהליכים

כדי לשנות יומן תנועה קיים, משנים את ההגדרה של אובייקט יומן התנועה שנוצר בקובץ example-flowlog.yaml ומחילים אותו שוב:

kubectl --kubeconfig MANAGEMENT_API_SERVER apply -f example-flowlog.yaml

הצגת יומני זרימה במרכז הבקרה של המעקב

1. פותחים את מרכז הבקרה של יומן הפעילות. מידע נוסף זמין במאמר בנושא שליחת שאילתות ליומנים תפעוליים.

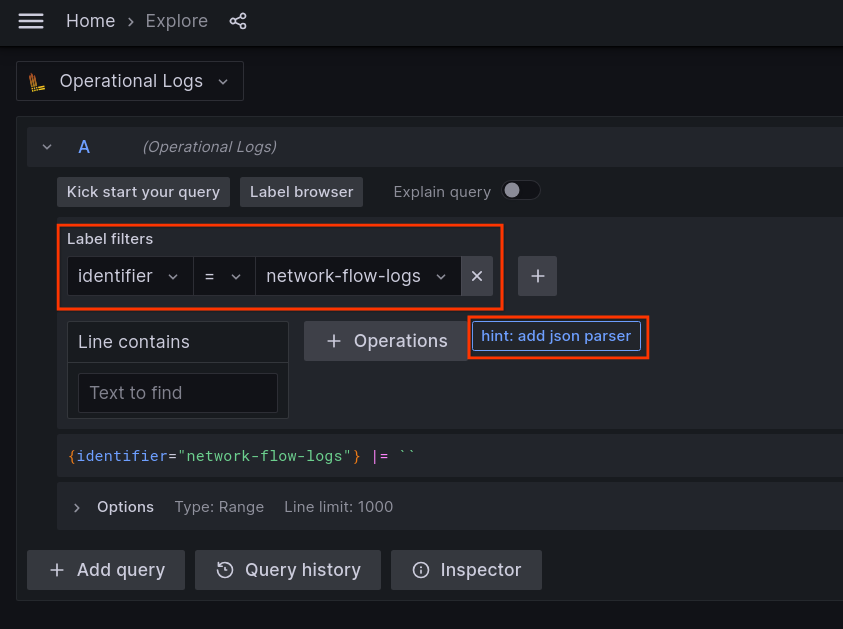

2. מגדירים את הערך בתפריט הנפתח מזהה ל-network-flow-logs, לוחצים על הוספת מנתח JSON ומזינים את הערך הבא לשאילתה: {identifier="network-flow-logs"} | json:

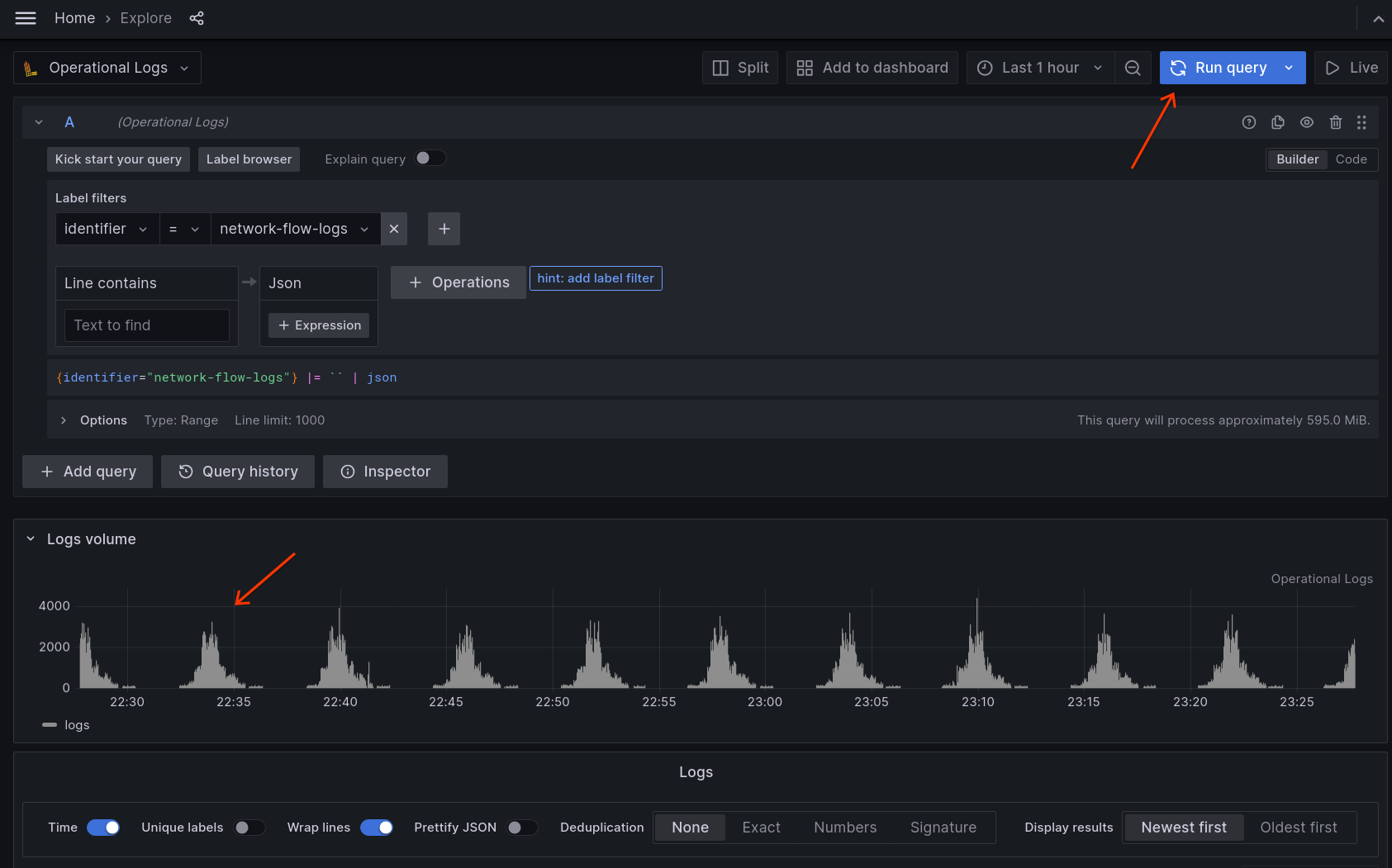

3. לוחצים על Run query. יוצגו לכם הרשומות השמורות ביומן של זרימת הנתונים:



4. כדי לצמצם את התוצאות עוד יותר, משתמשים במסננים. לדוגמה, אם תספקו לתפריט הנפתח cluster את הערך user-vm-1, המערכת תציג רק תהליכים שנאספו מהאשכול user-vm-1:

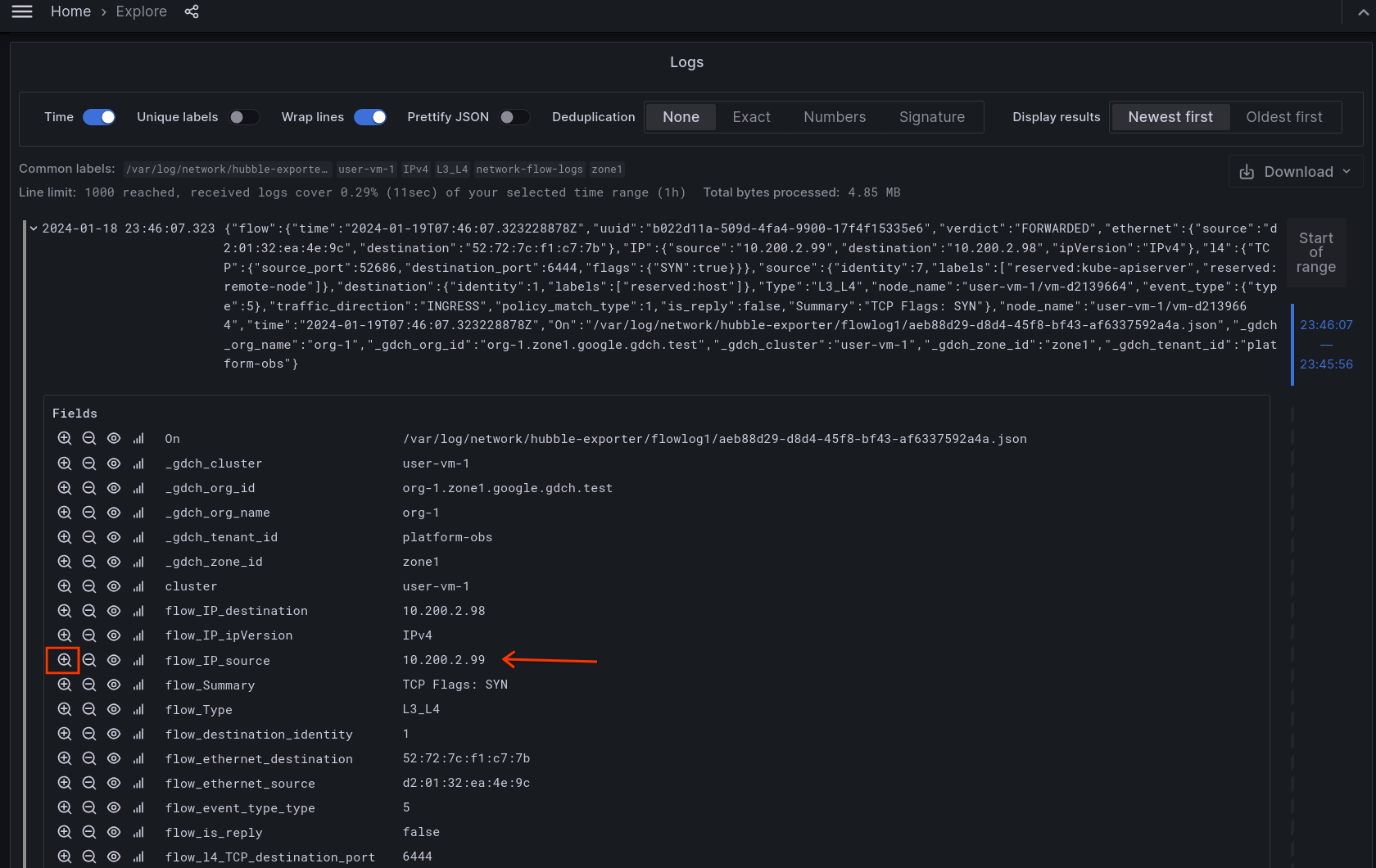

5. אפשר לעיין ברשומות של יומן זרימת התנועה, להרחיב את הרשומה כדי לראות את הפרטים ולהוסיף עוד מסנני תוויות לפי הצורך באמצעות סמל הקיצור. בדוגמה הזו, אנחנו רוצים לסנן עוד יותר את התנועות לפי כתובת ה-IP של המקור:



6. לוחצים על סמל קיצור הדרך + כדי לסנן את התהליכים לפי שדה מטא-נתונים ספציפי.



הצגת התוצאות לפי שם יומן זרימת הנתונים

כשיוצרים כמה יומני זרימה, אפשר ליצור מסנן תוויות נוסף כדי לראות תוצאות מיומן זרימה אחד או יותר.

כדי להציג תוצאות שמוגבלות ליומנים שנוצרו על ידי FLOW_LOG_NAME, יוצרים מסנן תוויות עם הערכים הבאים:

• Label הוגדר לערך On. הערך הזה הוא תלוי אותיות רישיות.
• Operator הוגדר לערך ~=. הפעולה הזו משתמשת בכלי להתאמת ביטויים רגולריים.
• Value הוגדר לערך /FLOW_LOG_NAME/. הערך FLOW_LOG_NAME צריך להיות מוקף ב-/.

מסננים את התוצאות כדי לראות רק את היומנים שנוצרו על ידי flowlog1:

הערה: כדי לראות תוצאות מכמה יומני תנועה, צריך לצרף את השמות של יומני התנועה באמצעות |. לדוגמה, /flowlog1/|/flowlog2/ כולל רשומות ביומן מ-flowlog1 ומ-flowlog2.

קובצי עזר

• מסמכים בנושא Hubble Dynamic Exporter‏: https://docs.cilium.io/en/latest/observability/hubble-exporter/#dynamic-exporter-configuration
