Surveiller les événements de résilience avec un tableau de bord

Si vous êtes intéressé par les clusters d'entraînement Gemini Enterprise Agent Platform, contactez votre conseiller commercial pour y accéder.

Les clusters d'entraînement exécutent des vérifications d'état automatisées sur vos nœuds et interviennent en cas d'échec d'une vérification. Par exemple, après avoir identifié une erreur XID fatale, il peut drainer le nœud, remettre en file d'attente le job Slurm concerné et recréer le nœud. Chacune de ces interventions est écrite dans les journaux de votre projet en tant qu'événement de résilience.

Cette page vous explique comment créer un tableau de bord Cloud Monitoring personnalisé qui affiche ces événements de résilience à côté de l'état Slurm de vos nœuds de calcul. Vous pouvez ainsi voir les actions de récupération effectuées par le service et leur corrélation avec l'état de votre cluster. Le tableau de bord comporte deux graphiques :

  • États des nœuds Slurm : nombre de nœuds dans chaque état Slurm au fil du temps, extrait de la métrique hypercomputecluster.googleapis.com/slurm/node_state.
  • Événements de résilience : nombre d'événements de résilience, répartis par type d'événement, extrait d'une métrique basée sur les journaux que vous allez créer dans la section suivante.

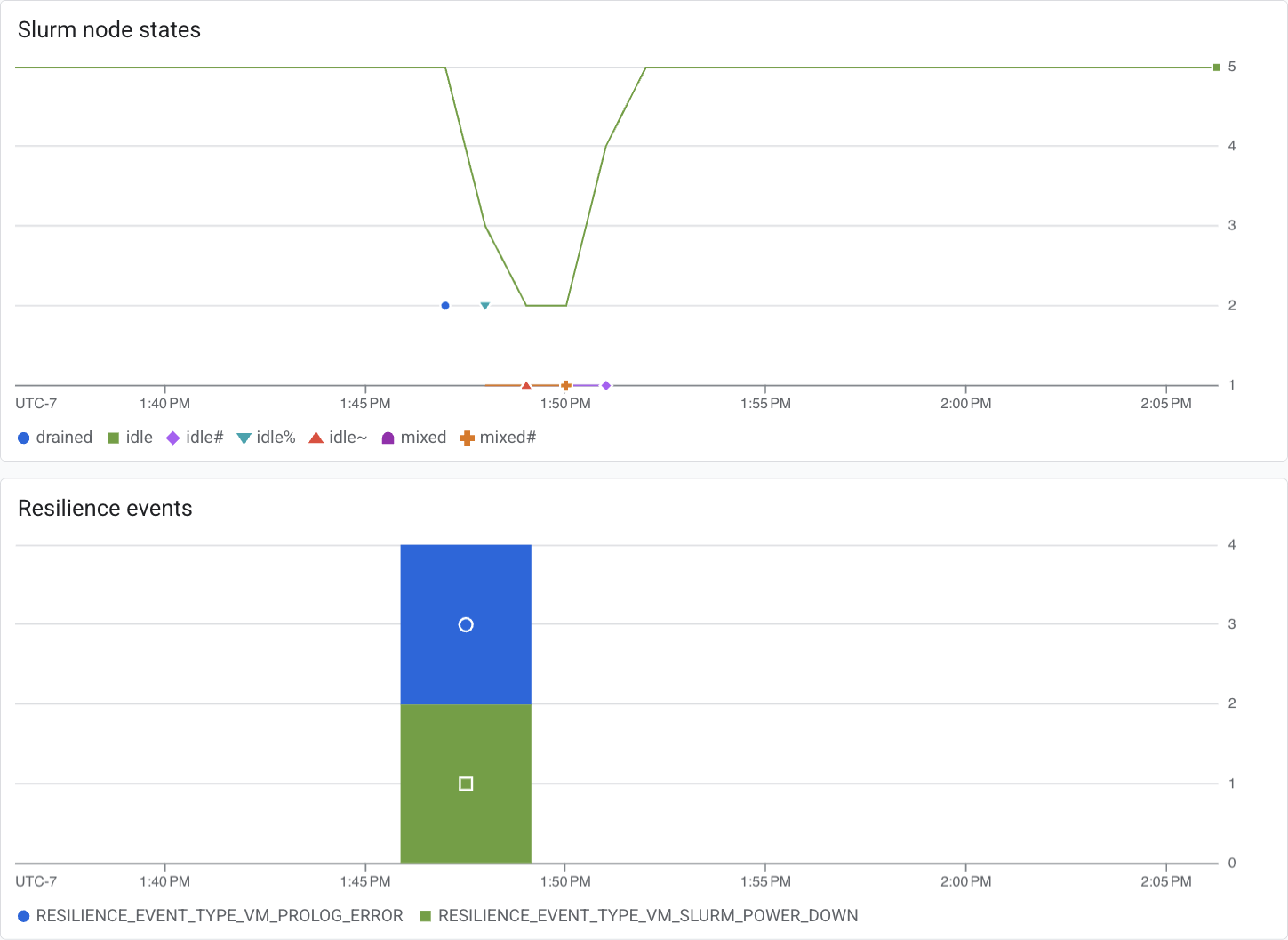

Un tableau de bord avec deux graphiques : les nœuds dans chaque état Slurm au fil du temps, et un graphique à barres empilées comptant les événements de résilience par type d'événement.
Figure 1. En lisant les deux graphiques ensemble, vous pouvez voir l'effet d'une récupération : le nombre de nœuds inactifs diminue pendant que le service remplace un nœud qui a échoué à une vérification de l'état d'état Prolog, et les événements qui en sont à l'origine apparaissent en dessous.

Avant de commencer

Installez et initialisez la Google Cloud CLI, puis définissez le projet qui contient vos clusters d'entraînement :

gcloud auth login
gcloud config set project PROJECT_ID

Remplacez PROJECT_ID par l'ID de votre projet.

Rôles requis

Pour obtenir les autorisations nécessaires pour créer la métrique basée sur les journaux et le tableau de bord, demandez à votre administrateur de vous accorder les rôles IAM suivants sur le projet :

Pour en savoir plus sur l'attribution de rôles, consultez Gérer l'accès aux projets, aux dossiers et aux organisations.

Ces rôles prédéfinis contiennent les autorisations requises pour créer la métrique basée sur les journaux et le tableau de bord. Pour connaître les autorisations exactes requises, développez la section Autorisations requises :

Autorisations requises

Les autorisations suivantes sont requises pour créer la métrique basée sur les journaux et le tableau de bord :

  • Créez la métrique basée sur les journaux : logging.logMetrics.create
  • Créez le tableau de bord : monitoring.dashboards.create

Vous pouvez également obtenir ces autorisations avec des rôles personnalisés ou d'autres rôles prédéfinis.

Créer la métrique basée sur les journaux

Les événements de résilience sont enregistrés dans les journaux de votre projet, où chaque événement porte un libellé event_type précédé de RESILIENCE_EVENT_TYPE_. Pour afficher les événements bruts dans l'explorateur de journaux, utilisez la requête suivante :

labels.event_type=~"RESILIENCE_EVENT_TYPE_.*"

Cloud Monitoring ne peut pas représenter directement les entrées de journal sous forme de graphique. Vous devez donc d'abord transformer cette requête en métrique basée sur les journaux.

  1. Enregistrez la configuration suivante dans un fichier nommé resilience_metric.yaml :

    name: training_cluster_resilience_events
    description: "Resilience events on training cluster nodes (VM instances)."
    filter: 'resource.type="gce_instance" AND labels.event_type=~"RESILIENCE_EVENT_TYPE_.*"'
    metricDescriptor:
      metricKind: DELTA
      valueType: INT64
      unit: "1"
      labels:
        - key: cluster_id
          valueType: STRING
          description: "The ID of the training cluster."
        - key: event_type
          valueType: STRING
          description: "The type of resilience event."
        - key: slurm_job_name
          valueType: STRING
          description: "The name of the Slurm job that triggered the resilience event, if applicable."
        - key: slurm_job_id
          valueType: STRING
          description: "The ID of the Slurm job that triggered the resilience event, if applicable."
        - key: slurm_job_partition
          valueType: STRING
          description: "The partition that the resilience event acts on."
    labelExtractors:
      cluster_id: "EXTRACT(labels.cluster_id)"
      event_type: "EXTRACT(labels.event_type)"
      slurm_job_name: "EXTRACT(labels.slurm_job_name)"
      slurm_job_id: "EXTRACT(labels.slurm_job_id)"
      slurm_job_partition: "EXTRACT(labels.slurm_job_partition)"


    Le champ labelExtractors copie les étiquettes de chaque entrée de journal dans la métrique, ce qui vous permet de décomposer le graphique par type d'événement, par cluster ou par tâche Slurm.

  2. Créez la métrique :

    gcloud logging metrics create training_cluster_resilience_events \
        --config-from-file=resilience_metric.yaml

  3. Vérifiez que la métrique existe :

    gcloud logging metrics describe training_cluster_resilience_events


    Vous pouvez également confirmer la métrique dans la console Google Cloud sur la page Métriques basées sur les journaux.

Créer le tableau de bord

  1. Enregistrez la configuration suivante dans un fichier nommé resilience_dashboard.json :

    {
      "displayName": "Training Clusters Resilience Dashboard",
      "mosaicLayout": {
        "columns": 48,
        "tiles": [
          {
            "height": 16,
            "width": 24,
            "widget": {
              "title": "Slurm node states",
              "xyChart": {
                "chartOptions": {
                  "mode": "COLOR"
                },
                "dataSets": [
                  {
                    "minAlignmentPeriod": "60s",
                    "plotType": "LINE",
                    "targetAxis": "Y1",
                    "timeSeriesQuery": {
                      "timeSeriesFilter": {
                        "aggregation": {
                          "alignmentPeriod": "60s",
                          "crossSeriesReducer": "REDUCE_SUM",
                          "groupByFields": [
                            "metric.label.\"state\""
                          ],
                          "perSeriesAligner": "ALIGN_MEAN"
                        },
                        "filter": "metric.type=\"hypercomputecluster.googleapis.com/slurm/node_state\" resource.type=\"gce_instance\""
                      }
                    }
                  }
                ],
                "yAxis": {
                  "scale": "LINEAR"
                }
              }
            }
          },
          {
            "yPos": 16,
            "height": 16,
            "width": 24,
            "widget": {
              "title": "Resilience events",
              "xyChart": {
                "chartOptions": {
                  "mode": "COLOR"
                },
                "dataSets": [
                  {
                    "minAlignmentPeriod": "60s",
                    "plotType": "STACKED_BAR",
                    "targetAxis": "Y1",
                    "timeSeriesQuery": {
                      "timeSeriesFilter": {
                        "aggregation": {
                          "alignmentPeriod": "60s",
                          "crossSeriesReducer": "REDUCE_COUNT",
                          "groupByFields": [
                            "metric.label.\"event_type\""
                          ],
                          "perSeriesAligner": "ALIGN_COUNT"
                        },
                        "filter": "metric.type=\"logging.googleapis.com/user/training_cluster_resilience_events\" resource.type=\"gce_instance\""
                      }
                    }
                  }
                ],
                "yAxis": {
                  "scale": "LINEAR"
                }
              }
            }
          }
        ]
      }
    }


    Si vous avez attribué un nom différent à la métrique basée sur les journaux dans la section précédente, modifiez le filtre logging.googleapis.com/user/ en conséquence.

  2. Créez le tableau de bord :

    gcloud monitoring dashboards create \
        --config-from-file=resilience_dashboard.json

  3. Dans la console Google Cloud , accédez à la page Tableaux de bord, puis, sous Mes tableaux de bord, ouvrez Tableau de bord de résilience des clusters d'entraînement. L'affichage du tableau de bord peut prendre environ une minute.

Dépannage

Les sections suivantes décrivent les problèmes que vous êtes le plus susceptible de rencontrer après avoir créé la métrique et le tableau de bord.

Le graphique "Événements de résilience" est vide

Une métrique basée sur les journaux n'est pas remplie de manière rétroactive. Seules les entrées de journal qui arrivent après la création de la métrique sont comptabilisées. Comme l'explique la présentation des métriques basées sur les journaux, une métrique n'est pas renseignée rétroactivement avec les données des entrées de journal qui se trouvent déjà dans Cloud Logging.

Si des événements de résilience se sont produits depuis que vous avez créé la métrique et que le graphique est toujours vide, vérifiez que les événements sont présents dans l'explorateur de journaux en exécutant la requête dans Créer la métrique basée sur les journaux.

Le graphique "États des nœuds Slurm" n'affiche pas certains clusters

La métrique hypercomputecluster.googleapis.com/slurm/node_state n'est signalée que par les clusters exécutant une version suffisamment récente du logiciel de cluster. Si un cluster ne figure pas dans le graphique, mettez-le à jour, puis vérifiez à nouveau le graphique.

Le graphique "États des nœuds Slurm" n'affiche pas les nœuds de connexion

Ce comportement est normal. Les nœuds de connexion n'ont pas d'état Slurm, tel que idle ou mixed. Ils ne signalent donc pas la métrique slurm/node_state.

Le graphique "Événements de résilience" compte trop d'événements

Cloud Logging traite chaque entrée de journal au moins une fois. Par conséquent, une erreur interne temporaire peut entraîner la comptabilisation d'une entrée plusieurs fois. Pour en savoir plus, consultez Résoudre les problèmes liés aux métriques basées sur les journaux.

Les entrées de journal elles-mêmes constituent la source de vérité. Pour obtenir un nombre exact pour une période, interrogez les événements dans l'explorateur de journaux au lieu de les lire sur le graphique.
