NGINX 第 7 層負載平衡參考實作

Google Distributed Cloud (GDC) air-gapped 提供內建的第 4 層 (L4) 負載平衡器，但許多企業應用程式需要第 7 層 (L7) 的進階功能，例如以主機為基礎的路由、集中式 TLS 管理和複雜的流量分割。過去，這項作業是透過 Ingress API 完成，但 Kubernetes 社群現在認為這項功能已凍結。

這項參考架構提供自行管理的第 7 層負載平衡解決方案。在 GDC Standard 叢集上部署熱門的 NGINX Gateway Fabric 開放原始碼控制器，客戶就能順暢地將 L7 流量轉送至混合式環境。這個架構使用 TLS 終止 (HTTPRoute)，根據伺服器名稱指示 (SNI) 將流量轉送至內建容器化 Pod，以及外部虛擬機器上託管的應用程式。

架構

GDC 氣隙環境中 NGINX 第 7 層負載平衡的架構圖。

這項解決方案的主要元件包括：

  • 用戶端：啟動 HTTPS 要求以與應用程式互動的實體。
  • GDC 標準叢集： GDC 提供內建方式，可建立 Kubernetes Vanilla 叢集。在本解決方案中，叢集將代管 L7 LB 和其控制器，以及外部 VM 的工作負載和無標頭服務。
  • GDC L4 負載平衡器：內建的 L4 負載平衡器做為進入點，直接將 TCP/443 流量分配給執行 Gateway 控制器的 Kubernetes Pod。
  • 閘道控制器：在標準叢集中執行的 NGINX 運算子。 這類控制器會監控 Gateway API 資源 (例如 Gateway 和 HTTPRoute)，並動態更新基礎 Proxy。Nginx Gateway Fabric 將用於解決方案。
  • 閘道 (含 HTTPRoute)：標準化 Kubernetes 資源，定義實體接聽埠 (443) 和以 SNI 為準的主機轉送規則，並終止 TLS。
  • 容器化工作負載 (Pod)：標準 Kubernetes 部署作業，透過一般 Kubernetes Service 在內部公開。
  • 以 VM 為基礎的工作負載 (外部)：工作負載託管於專案網路的外部 VM，透過無標題 Kubernetes Service 和包含 VM 直接 IP 的自訂端點，向 Proxy 公開。
  • Harbor Registry：用於儲存及提供無網路環境中 Proxy 和應用程式映像檔的私人容器登錄檔。

在標準叢集中，您會建立四個命名空間：

  • 主機 Nginx Gateway Fabric 資源的 nginx-gateway 命名空間：

    nginx-gateway 命名空間資源。

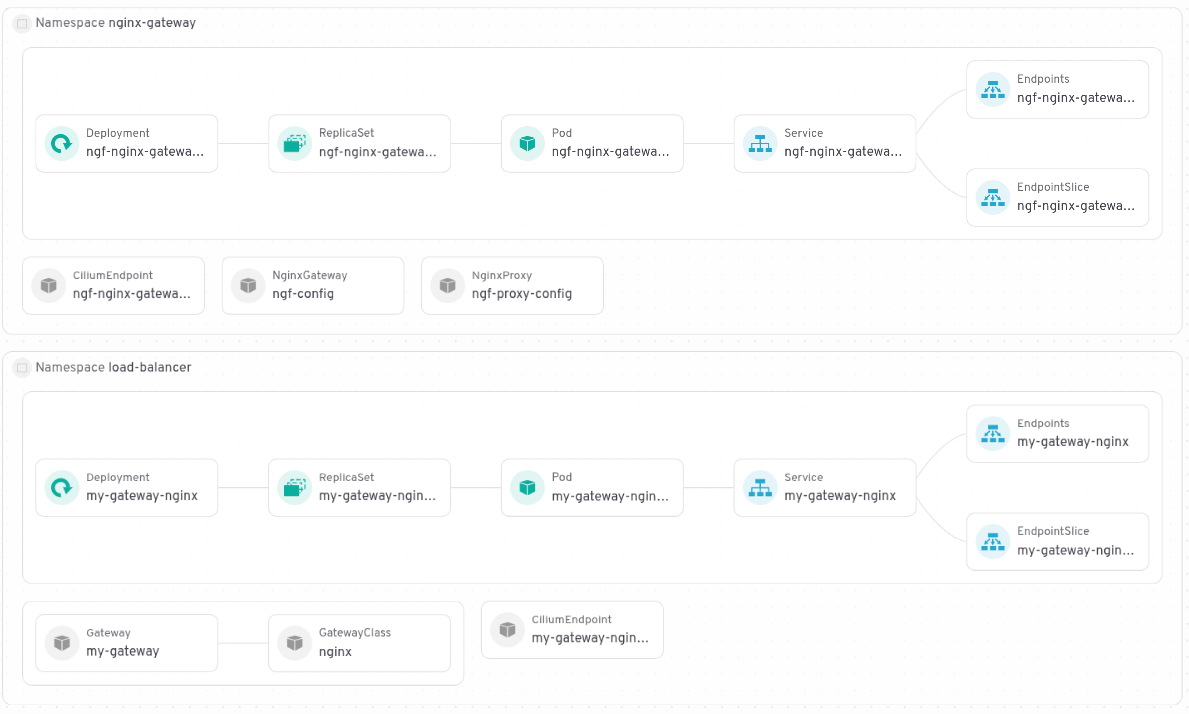

  • 主機 Gateway 資源的 load-balancer 命名空間：

    負載平衡器命名空間資源。

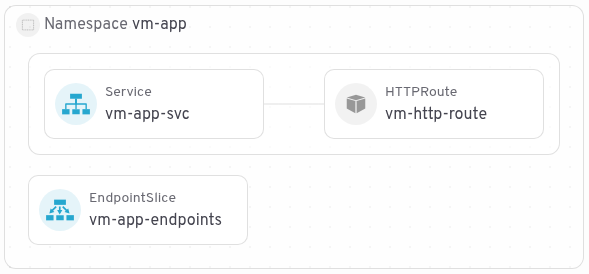

  • vm-app 命名空間會代管外部 VM IP vm-app、無標頭服務、指向外部 IP 的 EndpointSlice，以及 Gateway 的 HTTPRoute：

    vm-app 命名空間資源。

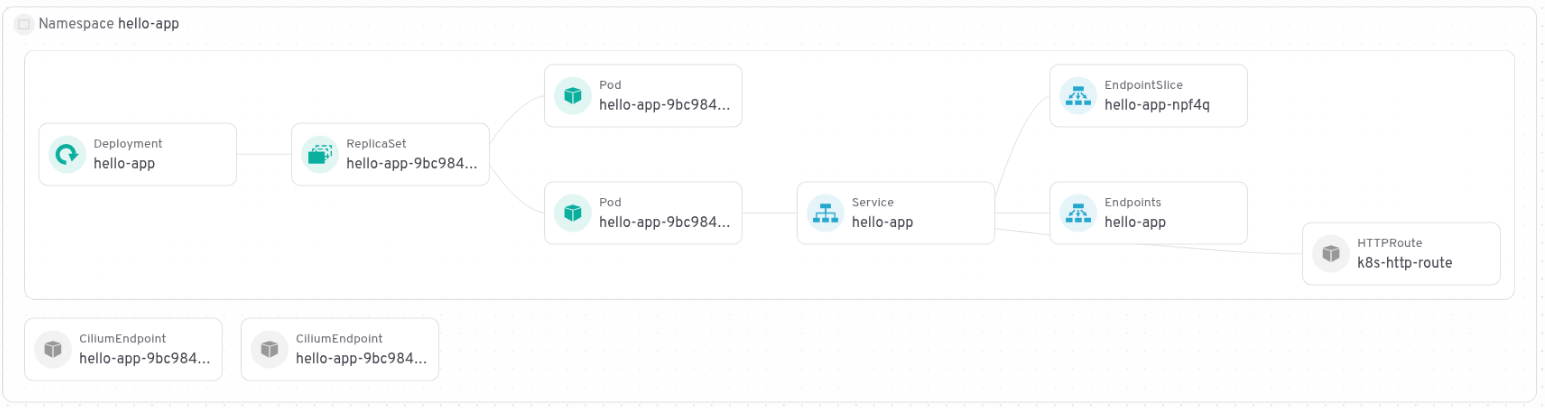

  • hello-app 命名空間會代管 Deployment、Service、HTTPRoute 和 Gateway，用於示範容器工作負載：

    hello-app 命名空間資源。

事前準備

部署這項解決方案前，請確認您已符合下列先決條件：

  • 所需軟體：helm、docker、kubectl

  • CLI 登入和本機設定：從 GDC 控制台下載 gdcloud CLI，並在本機設定環境。

    export USER_NAME="USER_NAME"
export PROJECT_ID="PROJECT_ID"
export ZONE="ZONE"
export ORG_NAME="ORG_NAME"
export GDCH_URL="GDC_URL"

gdcloud components install gdcloud-k8s-auth-plugin

gdcloud config set core/organization_console_url \
  https://console.$ORG_NAME.$ZONE.$GDC_URL
gdcloud config set core/zone $ZONE
gdcloud config set core/project ${PROJECT_ID}

gdcloud auth login # use --login-config-cert option in case of TLS error

  • 專案設定：在 GDC 氣隙環境中建立專案，用於存放資源。

    gdcloud projects create $PROJECT_ID

  • IAM 角色：授予使用者「叢集管理員」和「標準叢集管理員」角色，以便管理 Kubernetes 資源，並授予「Harbor 執行個體管理員」角色，以便推送映像檔。

    # Grant standard cluster and cluster admin roles
gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member="user:${USER_NAME}" \
  --role=cluster-admin

gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member="user:${USER_NAME}" \
  --role=standard-cluster-admin

# Grant Harbor instance admin role
gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member="user:${USER_NAME}" \
  --role=harbor-instance-admin

建立標準叢集

本節將引導您在 GDC 氣隙環境中設定標準 Kubernetes 叢集。標準叢集提供彈性且穩固的基礎，可部署各種工作負載，包括 Nginx Gateway Controller 和自訂應用程式。請按照下列步驟操作，確保叢集設定正確，且可供後續部署作業存取。

  1. 執行下列指令，找出可用的虛擬機器映像檔類型：

    gdcloud compute machine-types list

  2. 為叢集 worker 節點選取適當的機型。在本教學課程中，建議使用至少有 4 個 vCPU 的機型。

    export MACHINE_TYPE="MACHINE_TYPE"

  3. 取得管理 API 伺服器 kubeconfig 並設定別名：

    export CLUSTER_NAME="CLUSTER_NAME"

KUBECONFIG=kubeconfig-admin.yaml gdcloud clusters \
  get-credentials ${ORG_NAME}-admin

alias km="kubectl --kubeconfig kubeconfig-admin.yaml"

  4. 建立含有 2 個 worker 節點的標準叢集：

    km create -f - <<EOF
apiVersion: cluster.gdc.goog/v1
kind: Cluster
metadata:
  name: ${CLUSTER_NAME}
  namespace: ${PROJECT_ID}
spec:
  nodePools:
  - machineTypeName: ${MACHINE_TYPE}
    nodeCount: 2
    name: ${CLUSTER_NAME}-node-pool
EOF

    如要進一步瞭解可用選項，請參閱說明文件。

    建立標準叢集最多可能需要 60 分鐘。如要檢查狀態，請使用下列指令：

    km get clusters/${CLUSTER_NAME} \
  -n ${PROJECT_ID} \
  --watch

    叢集準備就緒後，輸出內容應會顯示「Running」狀態，如下所示：

    NAME         STATE     K8S VERSION
my-cluster   Running   1.30.12-gke.300

  5. 叢集準備就緒後，請擷取憑證：

    KUBECONFIG=kubeconfig-${CLUSTER_NAME}.yaml gdcloud clusters \
  get-credentials ${CLUSTER_NAME} \
  --standard \
  --project ${PROJECT_ID} \
  --zone ${ZONE}

  6. 建立別名，讓本指南其餘部分的 kubectl 指令更簡潔。這個別名將用於與標準叢集互動：

    alias kk="kubectl --kubeconfig kubeconfig-${CLUSTER_NAME}.yaml"

  7. 為控制器、「hello-app」示範容器化應用程式和 VM 型試用版應用程式建立命名空間：

    kk create namespace load-balancer
kk create namespace hello-app
kk create namespace vm-app

建立及整合 Harbor 登錄檔

Harbor 是容器映像檔登錄檔，在 GDC 氣隙環境中內建支援。本節將逐步說明如何將 Harbor 登錄檔與標準叢集整合，包括設定憑證和密鑰，以安全地提取及推送映像檔。

  1. 在專案中建立 Harbor 執行個體。
  2. 在 Harbor 執行個體中建立 Harbor 專案。

  3. 設定環境變數：

    export HARBOR_INSTANCE_NAME="HARBOR_INSTANCE_NAME"
export HARBOR_INSTANCE_URL="HARBOR_INSTANCE_URL"
export HARBOR_PROJECT="HARBOR_INSTANCE_PROJECT"
export IMAGE_PULL_SECRET_NAME="harbor-secret"

  4. 使用機器人帳戶登入 Harbor 執行個體：

    docker --config=./docker login ${HARBOR_INSTANCE_URL}

  5. 在標準叢集中建立密鑰：

    kk create secret docker-registry ${IMAGE_PULL_SECRET_NAME} \
  --from-file=.dockerconfigjson=./docker/config.json \
  -n load-balancer

kk create secret docker-registry ${IMAGE_PULL_SECRET_NAME} \
  --from-file=.dockerconfigjson=./docker/config.json \
  -n hello-app

部署示範容器化應用程式

本節詳細說明如何在 GDC 氣隙 Kubernetes 叢集中部署範例容器化應用程式 (hello-app)。您將建立必要的 Kubernetes Deployment 和 Service 資源，以執行 hello-app 並在叢集內部公開，準備透過 L7 負載平衡器存取。

  1. 將範例圖片上傳至 Harbor，供示範容器化應用程式使用：

    docker pull gcr.io/google-samples/hello-app:1.0 \
  --platform linux/amd64
docker tag gcr.io/google-samples/hello-app:1.0 \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/hello-app:1.0
docker --config=./docker push \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/hello-app:1.0

  2. 在標準叢集中部署下列資訊清單：

    cat << EOF > hello-app.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: hello-app
  namespace: hello-app
spec:
  replicas: 2
  selector:
    matchLabels:
      app: hello-app
  template:
    metadata:
      labels:
        app: hello-app
    spec:
      containers:
      - name: hello-server
        image: ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/hello-app:1.0
        ports:
        - containerPort: 8080
      imagePullSecrets:
      - name: ${IMAGE_PULL_SECRET_NAME}
---
apiVersion: v1
kind: Service
metadata:
  name: hello-app
  namespace: hello-app
spec:
  type: ClusterIP
  selector:
    app: hello-app
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080
EOF

kk apply -f hello-app.yaml

然後確認部署作業和服務是否已完成：

kk get svc,deploy -n hello-app

在 VM 中部署示範應用程式

本節詳細說明如何在 Kubernetes 叢集外的虛擬機器 (VM) 中部署範例應用程式。在 VM 上設定 HTTP 伺服器，模擬負載平衡器可公開的外部應用程式，展示負載平衡器管理叢集內外資源流量的能力。

首先，為試用版應用程式建立 VM

  1. 在網路瀏覽器中開啟 GDC 控制台。
  2. 選取與您建立標準 Kubernetes 叢集時相同的專案。
  3. 開啟選單，然後按一下「虛擬機器」。
  4. 點選「建立執行個體」。
  5. 將 VM 命名為 vm-workload。2 個 vCPU 的映像檔就足以應付這個範例。
  6. 選取 Ubuntu 22.04 發行版本做為開機磁碟映像檔，這個版本已預先安裝 Python。
  7. 點選「建立」。
  8. 請稍候幾分鐘，等待 VM 準備就緒。
  9. 與 VM 建立 SSH 連線：
    1. 在 GDC 控制台中，按一下 VM。
    2. 按一下「Connect with SSH」。

連線至 SSH 控制台後，請執行下列指令：

mkdir ~/simple-server
cd ~/simple-server
echo 'Welcome to my VM!' > index.html
python3 -m http.server --bind 0.0.0.0 8080 &

如要將流量轉送至 VM，請建立無標頭的 Service (不含選取器)。這會使用 EndpointSlice 資源手動對應至 VM 的內部 IP 位址。

kk apply -f - <<EOF
apiVersion: v1
kind: Service
metadata:
  name: vm-app-svc
  namespace: vm-app
spec:
  ports:
  - protocol: TCP
    port: 443
    targetPort: 443
EOF

執行下列指令，取得 vm-workload VM 的 IP 位址：

gdcloud compute instances list --project ${PROJECT_ID} \
  | grep workload-vm | awk '{print $3}'

輸出內容是 VM 的 IP 位址，設定 EndpointSlice 資源時需要用到這個位址。

建立將連線至 VM 應用程式的資源 EndpointSlice，並指定流量應路由傳送至的 VM IP 位址。

apiVersion: discovery.k8s.io/v1
kind: EndpointSlice
metadata:
  name: vm-app-endpoints
  namespace: vm-app
  labels:
    kubernetes.io/service-name: vm-app-svc
addressType: IPv4
ports:
  - port: 8080
endpoints:
  - addresses:
    - "VM_IP"
    conditions:
      ready: true

建立自行簽署的憑證

本節將逐步說明如何為應用程式產生自行簽署的 TLS 憑證。為方便起見，本指南使用自行簽署的憑證，但在正式環境中，您必須使用正式級別的憑證，如「選用：使用正式版憑證」一節所述。這些憑證對於在 Nginx 閘道啟用 HTTPS 終止功能至關重要，可確保用戶端與負載平衡器之間的通訊經過加密，適用於以容器為基礎和以 VM 為基礎的工作負載。

  1. 為容器化應用程式建立憑證：

    openssl req -x509 -newkey rsa:2048 -nodes \
  -keyout tls-containerized.key \
  -out tls-containerized.crt \
  -subj "/CN=k8s-app.example.com" \
  -days 365

kk create secret tls tls-containerized \
  --namespace load-balancer \
  --key tls-containerized.key \
  --cert tls-containerized.crt

kk create secret tls tls-containerized \
  --namespace hello-app \
  --key tls-containerized.key \
  --cert tls-containerized.crt

  2. 為 VM 應用程式建立憑證：

    openssl req -x509 -newkey rsa:2048 -nodes \
  -keyout tls-vm.key \
  -out tls-vm.crt \
  -subj "/CN=vm-app.example.com" \
  -days 365

kk create secret tls tls-vm \
  --namespace load-balancer \
  --key tls-vm.key \
  --cert tls-vm.crt

kk create secret tls tls-vm \
  --namespace vm-app \
  --key tls-vm.key \
  --cert tls-vm.crt

部署 NGINX

本節將說明如何部署 Nginx Gateway Controller，包括安裝 Gateway API 自訂資源定義 (CRD)、使用 Helm 設定 Nginx Gateway Fabric，以及在標準叢集中驗證安裝作業。這項操作會準備基礎架構，以進行進階的第 7 層路由。

安裝 Gateway API CRD

部署控制器前，必須先在叢集中安裝 Gateway API 的自訂資源定義 (CRD)。我們會使用 Gateway API 專案的官方實驗性自訂資源定義 (CRD)，本指南使用 1.2.0 版。

  1. 安裝實驗性 CRD：

    kk apply -f https://github.com/kubernetes-sigs/gateway-api/releases/download/v1.2.0/experimental-install.yaml

  2. 執行 kk get crd gateways.gateway.networking.k8s.io，確認 CRD 是否安裝成功。

安裝 NGINX Gateway Fabric

使用 Helm 部署 NGINX Gateway Fabric 控制器。這個控制器會監控 Gateway API 資源，並設定 NGINX 來處理流量。

  1. 設定 NGINX 映像檔標記：

    helm template nfg oci://ghcr.io/nginx/charts/nginx-gateway-fabric | grep "image:" # get the tag of the nginx-gateway-fabric (in following case 2.4.2)

export NGINX_TAG="2.4.2"

  2. 提取 NGINX Gateway Fabric 和 NGINX 映像檔，然後推送至 Harbor 登錄檔：

    docker pull ghcr.io/nginx/nginx-gateway-fabric:${NGINX_TAG}
docker tag ghcr.io/nginx/nginx-gateway-fabric:${NGINX_TAG} \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx-gateway-fabric:${NGINX_TAG}
docker --config=./docker push \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx-gateway-fabric:${NGINX_TAG}

docker pull nginx:1.27.3
docker tag nginx:1.27.3 \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx:1.27.3
docker --config=./docker push \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx:1.27.3

  3. 建立 nginx-gateway 命名空間，並新增 Harbor 映像檔提取密鑰：

    kk create namespace nginx-gateway

kk create secret docker-registry ${IMAGE_PULL_SECRET_NAME} \
  --from-file=.dockerconfigjson=./docker/config.json \
  -n nginx-gateway

  4. 使用 Helm 部署 NGINX Gateway Fabric，並指向 Harbor 登錄檔中的映像檔：

    KUBECONFIG=kubeconfig-${CLUSTER_NAME}.yaml helm upgrade --install ngf \
  oci://ghcr.io/nginx/charts/nginx-gateway-fabric \
  --create-namespace -n nginx-gateway \
  --set nginxGateway.image.tag="${NGINX_TAG}" \
  --set nginxGateway.image.repository="${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx-gateway-fabric" \
  --set nginx.image.repository="${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx" \
  --set nginxGateway.serviceAccount.imagePullSecret="${IMAGE_PULL_SECRET_NAME}" \
  --set nginx.imagePullSecret="${IMAGE_PULL_SECRET_NAME}"

    Kubernetes 部署作業會使用提供的密鑰 (${IMAGE_PULL_SECRET_NAME}) 從 Harbor 安全地提取映像檔，其中包含 Harbor 機器人帳戶的憑證。

  5. 確認 GatewayClass 資源已接受：

    kk get gatewayclass

    您應該會看到「nginx」列在「ACCEPTED = True」下方。

建立 Gateway 執行個體

定義監聽通訊埠 443 的邏輯負載平衡器執行個體。我們會將其設定為 Terminate 模式，也就是說，閘道會執行 TLS 終止作業並解密流量，然後再傳送流量。

建立及套用 gateway.yaml：

cat << EOF > gateway.yaml
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: my-gateway
  namespace: load-balancer
spec:
  gatewayClassName: nginx
  listeners:
  - name: https-k8s-workload
    hostname: "k8s-app.example.com"
    port: 443
    protocol: HTTPS
    allowedRoutes:
      namespaces:
        from: All
    tls:
      mode: Terminate
      certificateRefs:
      - kind: Secret
        name: tls-containerized
  - name: https-vm-workload
    hostname: "vm-app.example.com"
    port: 443
    protocol: HTTPS
    allowedRoutes:
      namespaces:
        from: All
    tls:
      mode: Terminate
      certificateRefs:
      - kind: Secret
        name: tls-vm
EOF

kk apply -f gateway.yaml

檢查是否顯示以下訊息，確認閘道已成功部署：PROGRAMMEDTrue

kk get gateway my-gateway --n load-balancer

確認已將代管 GDC L4 負載平衡器部署為 Service，與閘道並行

kk get services -n load-balancer

檢查 Nginx 服務是否已建立及設定，輸出內容應如下所示：

NAME               TYPE           CLUSTER-IP      EXTERNAL-IP    PORT(S)         AGE
my-gateway-nginx   LoadBalancer   10.252.19.148   10.200.32.43   443:30649/TCP   45h

定義第 7 層路由邏輯 (HTTPRoute)

將 HTTPRoute 繫結至 Gateway，根據要求的主機名稱 (SNI) 定義流量分配方式。

建立及套用 routing.yaml：

cat << EOF > routing.yaml
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: k8s-http-route
  namespace: hello-app
spec:
  parentRefs:
  - name: my-gateway
    namespace: load-balancer
  hostnames:
  - "k8s-app.example.com"
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /
    backendRefs:
    - name: hello-app
      namespace: hello-app
      port: 80
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: vm-http-route
  namespace: vm-app
spec:
  parentRefs:
  - name: my-gateway
    namespace: load-balancer
  hostnames:
  - "vm-app.example.com"
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /
    backendRefs:
    - name: vm-app-svc
      namespace: vm-app
      port: 443
EOF

kk apply -f routing.yaml

擷取負載平衡器 IP

執行指令來取得 Nginx 負載平衡器的 IP

kk get services/my-gateway-nginx \
  -n load-balancer \
  -o jsonpath='{.status.loadBalancer.ingress[0].ip}'

驗證應用程式存取權時，您需要提供這項資訊。這個值稍後會稱為 LOAD_BALANCER_IP。

建立用戶端 VM

按照步驟建立用戶端 VM

  1. 在網路瀏覽器中開啟 GDC 控制台。
  2. 開啟選單，然後按一下「虛擬機器」。
  3. 點選「建立執行個體」。
  4. 建立名為 client 的 VM，選取小型機型，然後選取 Rocky Linux 或 Ubuntu，這些作業系統已預先安裝 curl。
  5. 點選「建立」。
  6. 請稍候幾分鐘，等待 VM 準備就緒。
  7. VM 準備就緒後，請建立 VM 的 SSH 連線：
    1. 在 GDC 控制台中，按一下 VM。
    2. 按一下「Connect with SSH」。

驗證存取權和路徑

如要測試路由，請從用戶端 VM 執行 curl 指令。您可以使用定義的主機名稱和負載平衡器的 IP 位址，連線至這兩個應用程式。

在 curl 中傳遞 --resolve 標記，即可強制網域名稱解析為 GDC 無網路連線 L4 負載平衡器的 IP 位址。請注意，我們會傳遞 -k 旗標，以信任自行簽署的憑證。

測試 Kubernetes 容器化應用程式：

curl -k --resolve k8s-app.example.com:443:$LOAD_BALANCER_IP https://k8s-app.example.com -v

測試外部 VM 應用程式：

curl -k --resolve vm-app.example.com:443:$LOAD_BALANCER_IP https://vm-app.example.com -v

如果設定正確，Gateway 控制器會順暢地充當 TLS 終止程式，並將流量傳遞至目的地。

選用：使用可用於正式環境的憑證

本節說明如何運用 GDC 氣隙 CA 服務建立私人根憑證授權單位 (CA)、為工作負載核發已簽署的憑證，以及安全地更新 GDC 氣隙標準叢集和用戶端 VM。

本節說明如何使用 GDC 氣隙 CA 服務建立私人根憑證授權單位 (CA)，並為應用程式核發有效憑證。在用戶端 VM 上安裝這個根 CA 後，您就能驗證 TLS 終止作業是否能順暢地使用信任的憑證，不必略過 SSL 警告 (例如使用 curl -k)。

授予必要權限並取得憑證

如要管理 CA 服務及核發憑證，使用者必須在專案中具備適當的 IAM 角色。

  1. 授予 certificate-authority-service-admin 和 certificate-requester 角色：

    gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member=user:${USER_NAME} \
  --role=certificate-authority-service-admin

gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member=user:${USER_NAME} \
  --role=certificate-requester

  2. 取得管理 API 伺服器的憑證：

    gdcloud clusters get-credentials ${ORG_NAME}-admin

建立根 CA

您會在專案命名空間的管理 API 伺服器中建立憑證授權單位。

  1. 套用 CertificateAuthority 資源：

    km apply -f - <<EOF
apiVersion: pki.security.gdc.goog/v1
kind: CertificateAuthority
metadata:
  name: my-root-ca
  namespace: ${PROJECT_ID}
spec:
  caProfile:
    commonName: "My Root CA"
    duration: 87600h # 10 years
    keyAlgorithm: RSA_2048
    maxChainLength: 1
  caType: ROOT
  keyLocation: HSM
  rotationPolicy:
    cronTime: 0 0 1 1 *
EOF

    km -n ${PROJECT_ID} get \
certificateauthority.pki.security.gdc.goog/my-root-ca -ojson \
| jq -r '
.status.conditions[] | select( .type as $id | "Ready" | index($id)) .status'

核發及部署憑證

準備好 CA 後，您會為容器化應用程式和 VM 型應用程式要求憑證。這些要求會在管理 API 伺服器中發生，產生的金鑰必須移至標準叢集。

為兩個網域建立要求：

km apply -f - <<EOF
apiVersion: pki.security.gdc.goog/v1
kind: CertificateRequest
metadata:
  name: tls-containerized-req
  namespace: ${PROJECT_ID}
spec:
  certificateAuthorityRef:
    name: my-root-ca
    namespace: ${PROJECT_ID}
  certificateConfig:
    subjectConfig:
      commonName: "k8s-app.example.com"
      dnsNames:
      - "k8s-app.example.com"
  signedCertificateSecret: tls-containerized-signed
---
apiVersion: pki.security.gdc.goog/v1
kind: CertificateRequest
metadata:
  name: tls-vm-req
  namespace: ${PROJECT_ID}
spec:
  certificateAuthorityRef:
    name: my-root-ca
    namespace: ${PROJECT_ID}
  certificateConfig:
    subjectConfig:
      commonName: "vm-app.example.com"
      dnsNames:
      - "vm-app.example.com"
  signedCertificateSecret: tls-vm-signed
EOF

稍待片刻，系統就會核發憑證。當「Ready」條件為 True 時，即可確認是否已準備就緒：

km get certificaterequests -n ${PROJECT_ID}

更新標準叢集

如果您已按照本指南先前的章節操作，標準叢集應已包含自行簽署的密鑰。您必須先刪除這些版本，才能建立新的簽署版本：

kk delete secret tls-containerized -n load-balancer
kk delete secret tls-vm -n load-balancer

kk delete secret tls-containerized -n hello-app
kk delete secret tls-vm -n vm-app

現在，請從管理 API 伺服器中擷取已簽署的憑證，並在標準叢集中建立新的密鑰。

km get secret -n ${PROJECT_ID} tls-containerized-signed \
  -o jsonpath='{.data.tls\.crt}' \
  | base64 -d > tls-containerized.crt

km get secret -n ${PROJECT_ID} tls-containerized-signed \
  -o jsonpath='{.data.tls\.key}' \
  | base64 -d > tls-containerized.key

kk create secret tls tls-containerized \
  --namespace load-balancer \
  --key tls-containerized.key \
  --cert tls-containerized.crt

kk create secret tls tls-containerized \
  --namespace hello-app \
  --key tls-containerized.key \
  --cert tls-containerized.crt

km get secret -n ${PROJECT_ID} tls-vm-signed \
  -o jsonpath='{.data.tls\.crt}' \
  | base64 -d > tls-vm.crt

km get secret -n ${PROJECT_ID} tls-vm-signed \
  -o jsonpath='{.data.tls\.key}' \
  | base64 -d > tls-vm.key

kk create secret tls tls-vm \
  --namespace load-balancer \
  --key tls-vm.key \
  --cert tls-vm.crt

kk create secret tls tls-vm \
  --namespace vm-app \
  --key tls-vm.key \
  --cert tls-vm.crt

負載平衡器會自動取得並重新整理新密鑰。

設定用戶端信任

如要驗證設定，您需要告知用戶端 VM 信任新的根 CA。

將根 CA 憑證擷取至檔案：

km get secret -n ${PROJECT_ID} my-root-ca-secret \
  -o jsonpath='{.data.tls\.crt}' \
  | base64 -d > my-root-ca.crt

將憑證轉移至用戶端 VM。(您可以複製 my-root-ca.crt 的內容，然後貼到用戶端 VM 的檔案中)。

在用戶端 VM 上更新信任存放區。

如果 client VM 是 Ubuntu：

sudo cp my-root-ca.crt /usr/local/share/ca-certificates/
sudo chmod 644 /usr/local/share/ca-certificates/my-root-ca.crt
sudo update-ca-certificates

如果 client VM 是 Rocky Linux：

sudo cp my-root-ca.crt /etc/pki/ca-trust/source/anchors/
sudo update-ca-trust

驗證存取權

您現在可以使用 curl 存取應用程式，不必使用 -k 標記。系統會完全信任該連線。

測試 Kubernetes 容器化應用程式：

curl -v --resolve k8s-app.example.com:443:LOAD_BALANDER_IP https://k8s-app.example.com

測試 VM 應用程式：

curl -v --resolve vm.example.com:443:LOAD_BALANDER_IP https://vm-app.example.com

如果成功，您會立即看到應用程式輸出內容，且不會收到任何 SSL 憑證警告。
