Gerenciar registros de fluxo

Use registros de fluxo para salvar metadados de tráfego de rede, incluindo 5-tuplas, no Google Distributed Cloud (GDC) com isolamento físico na pilha de observabilidade na forma de registros consultáveis. Use esses registros para:

Entender os fluxos de tráfego para um determinado serviço em uma organização.
Entender e identificar problemas com a integridade da rede de uma carga de trabalho do Kubernetes.
Verificar as políticas de rede do Kubernetes.

O registro de fluxo é um recurso do GDC baseado no projeto de código aberto Hubble: https://github.com/cilium/hubble. Configure os registros de fluxo usando o recurso FlowLog da API Networking.

Antes de começar

É preciso receber autorização para gerenciar ou visualizar registros de fluxo no console do GDC. Para gerenciar registros de fluxo, peça ao administrador do IAM da organização para conceder a você o papel de administrador de registros de fluxo (flowlog-admin). Para visualizar apenas os registros de fluxo, peça ao admin. da organização do IAM para conceder a você o papel de Visualizador de registros de fluxo (flowlog-viewer).

Para informações sobre como definir vinculações de papéis no console do GDC, consulte Conceder acesso a recursos.
Antes de consultar e visualizar os registros de fluxo nos painéis, você precisa ter acesso à instância de monitoramento. Para mais informações, consulte Consultar e visualizar métricas.

Criar um registro de fluxo

Crie um registro de fluxo para salvar metadados de tráfego de rede filtrados por um determinado conjunto de especificações.

Criar registro de fluxo com filtros de protocolo e endpoint

Crie um arquivo chamado example-flowlog.yaml com o conteúdo a seguir.

apiVersion: networking.gdc.goog/v1
kind: FlowLog
metadata:
  name: "FLOW_LOG_NAME"
  namespace: "platform"
spec:
  filters:
    - l4Protocols:
        - udp
      endpoint:
        ports:
          - 53
  lifetime:
    duration: "12h"

Substitua FLOW_LOG_NAME pelo nome escolhido para o registro de fluxo.

Neste exemplo, o registro de fluxo captura todo o tráfego UDP na porta 53 (como o tráfego DNS). Ele para de registrar os registros 12 horas após a criação do objeto.

Crie o objeto de registro de fluxo:
```
kubectl --kubeconfig MANAGEMENT_API_SERVER apply -f example-flowlog.yaml
```
Substitua MANAGEMENT_API_SERVER pelo caminho do kubeconfig do servidor de API Management zonal.

Observação: o objeto FlowLog precisa ser criado no namespace platform.

Verifique se o valor FLOW_LOG_NAME foi reconciliado corretamente e se o processo de geração de registros foi iniciado examinando o campo Status:

kubectl --kubeconfig MANAGEMENT_API_SERVER describe -n platform FLOW_LOG_NAME

Exemplo de status:

Status:
  Clusters:
    Cluster:  org-1-infra-cluster
    Conditions:
      Last Transition Time:  2024-01-19T01:46:11Z
      Message:
      Observed Generation:   1
      Reason:                ResourcesPropagated
      Status:                True
      Type:                  Propagated
    Name:                    cilium-flowlog-config
    Namespace:               kube-system
    Node:                    org-1-infra
    Cluster:                 user-vm-1-cluster
    Conditions:
      Last Transition Time:  2024-01-19T01:46:11Z
      Message:
      Observed Generation:   1
      Reason:                ResourcesPropagated
      Status:                True
      Type:                  Propagated
    Name:                    cilium-flowlog-config
    Namespace:               kube-system
    Node:                    user-vm-1
    Cluster:                 user-vm-2-cluster
    Conditions:
      Last Transition Time:  2024-01-19T01:46:11Z
      Message:
      Observed Generation:   1
      Reason:                ResourcesPropagated
      Status:                True
      Type:                  Propagated
    Name:                    cilium-flowlog-config
    Namespace:               kube-system
    Node:                    user-vm-2
  Conditions:
    Last Transition Time:  2024-01-18T19:17:53Z
    Message:
    Observed Generation:   1
    Reason:                Active
    Status:                True
    Type:                  Logging
    Last Transition Time:  2024-01-19T01:46:11Z
    Message:
    Observed Generation:   1
    Reason:                ResourcesPropagated
    Status:                True
    Type:                  Propagated
    Last Transition Time:  2024-01-18T19:17:53Z
    Message:
    Observed Generation:   1
    Reason:                Succeeded
    Status:                True
    Type:                  Reconciled
  Start Time:              2024-01-18T19:17:53Z
  End Time:              2024-01-18T20:17:53Z

Este exemplo de saída contém as seguintes condições:

Propagated: a configuração do registro de fluxo foi enviada aos clusters user-vm-1, user-vm-2 e org-1-infra.
Reconciled: o registro de fluxo foi programado com sucesso nos clusters user-vm-1, user-vm-2 e org-1-infra.
Logging: o registro de fluxo não expirou nem foi desativado, não encontrou erros e pode produzir registros se os filtros corresponderem aos fluxos.
Start Time e End Time indicam que o job foi iniciado em 19:17:53 e expira em 20:17:53.

Para que esse registro de fluxo possa produzir entradas de registro, todas as condições Propagated, Reconciled e Logging precisam ser verdadeiras.

Modificar registro de fluxo

Para modificar um registro de fluxo, mude a definição do objeto de registro de fluxo criado no arquivo example-flowlog.yaml e aplique-o novamente:

kubectl --kubeconfig MANAGEMENT_API_SERVER apply -f example-flowlog.yaml

Ver registros de fluxo no painel de monitoramento

Abra o painel de registros operacionais. Para mais informações, consulte Consultar registros operacionais.
Defina o valor do menu suspenso identificador como network-flow-logs, clique em adicionar analisador JSON e forneça o seguinte valor para a consulta: {identifier="network-flow-logs"} | json:
Clique em Executar consulta. Isso mostra as entradas de registro de fluxo salvas:

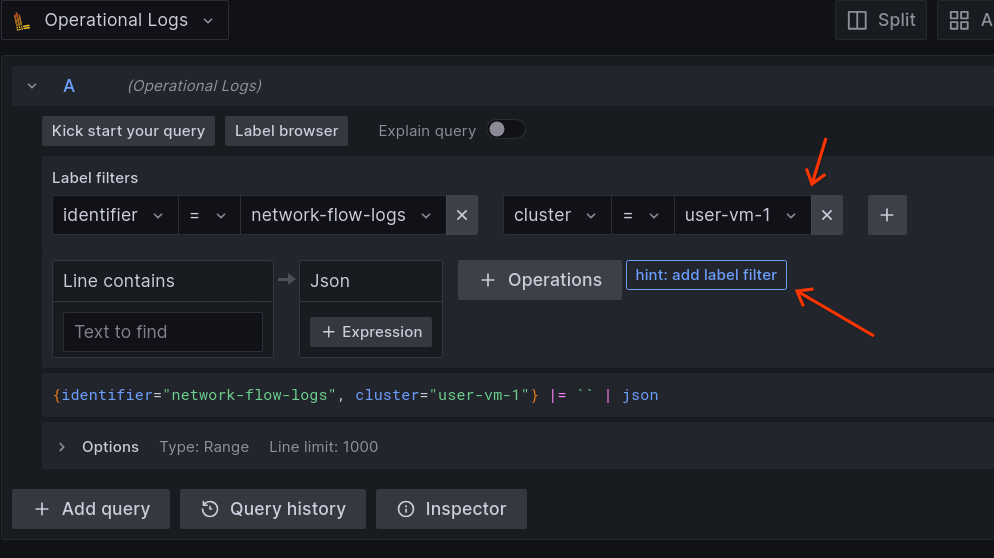

Use os filtros para refinar ainda mais os resultados. Por exemplo, forneça ao menu suspenso cluster um valor de user-vm-1 para analisar apenas os fluxos coletados do cluster user-vm-1:
Navegue pelas entradas de registro de fluxo, expanda a entrada para ver os detalhes e adicione mais filtros de rótulo conforme necessário usando o ícone de atalho. Neste exemplo, queremos filtrar ainda mais os fluxos pelo endereço IP de origem:
Clique no ícone de atalho + para filtrar os fluxos por um campo de metadados específico.

Ver resultados por nome do registro de fluxo

Quando vários registros de fluxo são criados, é possível criar um filtro de rótulo adicional para visualizar os resultados de um ou mais registros de fluxo.

Para ver resultados limitados aos registros produzidos por FLOW_LOG_NAME, crie um filtro de rótulo com os seguintes valores:

Label definido como On. Esse campo diferencia maiúsculas de minúsculas.
Operator definido como ~=. Isso usa uma correspondência de expressão regular.
Value definido como /FLOW_LOG_NAME/. O valor FLOW_LOG_NAME precisa estar entre /.

Filtre os resultados para ver apenas os registros produzidos por flowlog1:

Filtro de rótulo por nome do fluxo

Referências

Documentação sobre o exportador dinâmico do Hubble: https://docs.cilium.io/en/latest/observability/hubble-exporter/#dynamic-exporter-configuration
