Questo documento fornisce una panoramica della dashboard delle VM di Google Distributed Cloud (GDC) con air gap e del tipo di informazioni rese disponibili dai diversi grafici. Per scoprire di più su monitoraggio, visualizzazione e su come configurare gli avvisi, consulta le seguenti pagine supplementari:
- Monitoraggio e visualizzazione dell'osservabilità per informazioni dettagliate sulla raccolta delle metriche, sulla loro visualizzazione e sulla gestione delle dashboard.
- Avvisi per informazioni, ad esempio, sugli avvisi e sulla creazione di regole di avviso.
La dashboard delle metriche a livello di VM fornisce grafici per visualizzare le metriche specifiche della VM per i tuoi progetti. Accedi alla dashboard da questo indirizzo:
https://GDC_HOST/PROJECT/grafana/d/vm-metrics/workload-vms
- Sostituisci GDC_HOST con il tuo nome host.
- Sostituisci PROJECT con il nome del progetto.
Questo documento è rivolto agli sviluppatori dei gruppi di amministratori della piattaforma o di operatori delle applicazioni che monitorano le metriche delle VM utilizzando le dashboard in un ambiente Distributed Cloud. Per saperne di più, consulta la documentazione sui segmenti di pubblico per GDC con air gap.
Prima di iniziare
Richiedi ruoli IAM
Per monitorare le metriche delle VM con le dashboard, contatta l'amministratore del progetto IAM per richiedere il ruolo di monitoraggio appropriato. Per saperne di più, consulta l'elenco dei ruoli predefiniti a livello di progetto per il monitoraggio delle risorse.
Tutti i ruoli devono essere associati allo spazio dei nomi del progetto in cui si trova la VM.
Dashboard VM
La dashboard delle VM presenta grafici che contengono informazioni relative ai seguenti elementi per ogni VM in ciascuno degli spazi dei nomi del progetto:
Questi tipi di grafici vengono generati utilizzando le metriche di monitoraggio delle VM. Le metriche sono denominate e descritte in base al tipo, alle etichette e ai significati.
Nella visualizzazione della dashboard, dalla casella di selezione all'inizio della pagina, contrassegnata nell'immagine seguente come "vm", scegli la VM che vuoi osservare. L'immagine mostra che è stata selezionata vm1.
CPU
Visualizza l'utilizzo della CPU, ovvero la quantità di tempo che ogni vCPU trascorre in stati diversi. Il grafico mostra le informazioni per ciascuna delle vCPU specificate dal tipo di macchina.

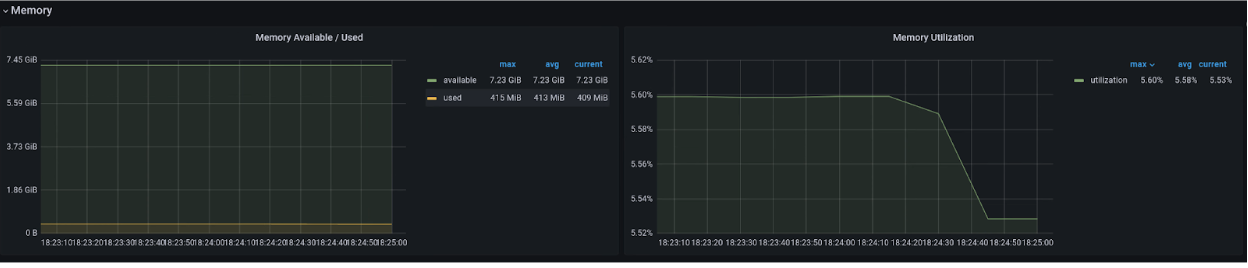

Memoria
Nel grafico della memoria, visualizza attributi come la memoria totale allocata alla VM, la quantità di memoria disponibile e la quantità di memoria utilizzata dalle istanze.
Rete
Utilizza la pagina Rete per visualizzare quanto segue:
- Il numero di pacchetti ricevuti e inviati alla rete.
- La quantità di byte ricevuti e inviati alla rete.
- Il numero di pacchetti di ricezione e trasmissione che sono stati persi sulle interfacce della scheda di interfaccia di rete virtuale (vNIC).
- Il conteggio dei pacchetti di errore di trasmissione di rete.

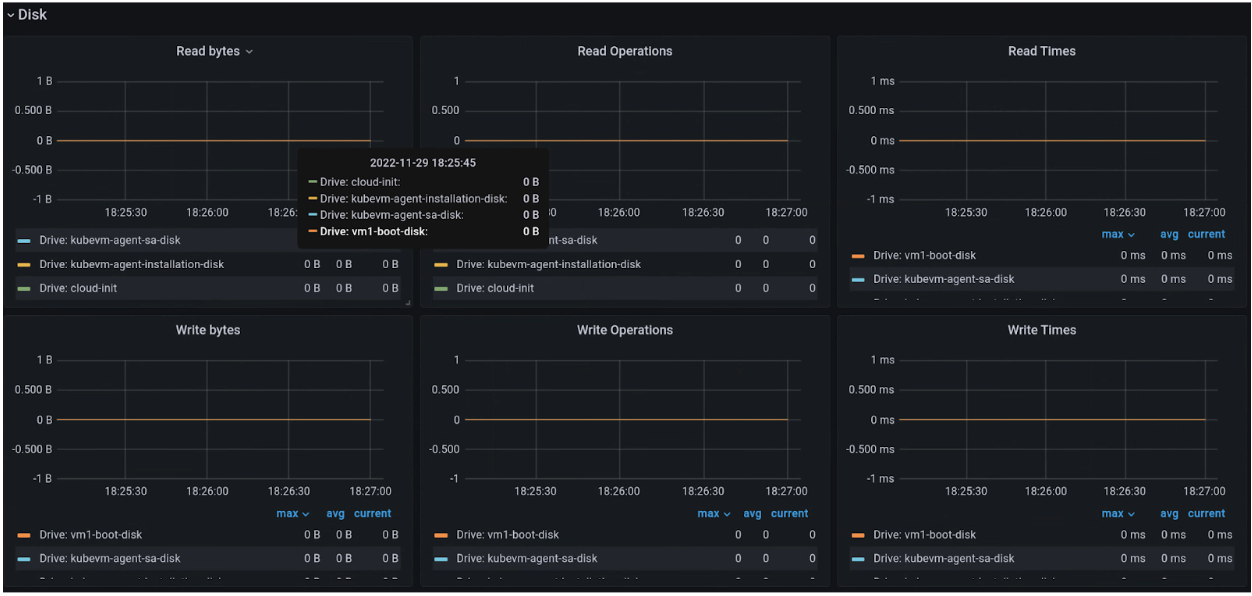

Disco
Visualizza la pagina Disco per vedere quanto segue:
- Un conteggio di byte per le letture o le scritture su un disco
- Un conteggio delle operazioni di I/O di scrittura o lettura.
- Il tempo cumulativo impiegato per un'operazione di lettura o scrittura:
- Il tempo in cui l'operazione è in coda
- Il tempo impiegato per l'esecuzione effettiva dell'operazione (disco occupato)
- Numeri di richieste di svuotamento del disco e tempo impiegato per lo svuotamento della cache.
Elenco delle metriche
Per visualizzare un elenco delle definizioni delle metriche, consulta Virtual Machine Management (VMM) .
