Ce document présente le tableau de bord des VM Google Distributed Cloud (GDC) air-gapped et le type d'informations fournies par les différents graphiques. Pour en savoir plus sur la surveillance, la visualisation et la configuration des alertes, consultez les pages supplémentaires suivantes :
- Surveillance et visualisation de l'observabilité pour obtenir des informations détaillées sur la collecte et l'affichage des métriques, ainsi que sur la gestion de vos tableaux de bord.
- Alertes pour en savoir plus, par exemple, sur les alertes et la création de règles d'alerte.
Le tableau de bord des métriques au niveau de la VM vous fournit des graphiques permettant d'afficher les métriques spécifiques aux VM de vos projets. Accédez au tableau de bord à partir de cette adresse :
https://GDC_HOST/PROJECT/grafana/d/vm-metrics/workload-vms
- Remplacez GDC_HOST par votre nom d'hôte.
- Remplacez PROJECT par le nom de votre projet.
Ce document s'adresse aux développeurs des groupes d'administrateurs de plate-forme ou d'opérateurs d'applications qui surveillent les métriques des VM à l'aide de tableaux de bord dans un environnement Distributed Cloud. Pour en savoir plus, consultez la documentation sur les audiences pour GDC sous air gap.
Avant de commencer
Demander des rôles IAM
Pour surveiller les métriques des VM à l'aide de tableaux de bord, contactez l'administrateur de votre projet IAM pour demander le rôle de surveillance approprié. Pour en savoir plus, consultez la liste des rôles prédéfinis au niveau du projet pour la surveillance des ressources.
Tous les rôles doivent être liés à l'espace de noms du projet dans lequel réside la VM.
Tableau de bord des VM
Le tableau de bord des VM présente des graphiques contenant des informations sur les éléments suivants pour chaque VM de chacun des espaces de noms de votre projet :
Ces types de graphiques sont générés à l'aide des métriques de surveillance des VM. Les métriques sont nommées et décrites en fonction de leur type, de leurs étiquettes et de leur signification.
Dans la vue du tableau de bord, dans la zone de sélection au début de la page, marquée "vm" dans l'image suivante, choisissez la VM que vous souhaitez observer. L'image montre que vm1 a été sélectionné.
Processeur
Affichez l'utilisation du processeur, c'est-à-dire le temps que chaque vCPU passe dans différents états. Le graphique affiche des informations pour chacun des processeurs virtuels spécifiés par votre type de machine.
Mémoire
Le graphique de mémoire vous permet d'afficher des attributs tels que la mémoire totale allouée à la VM, la quantité de mémoire disponible et la quantité de mémoire utilisée par vos instances.
Réseau
Utilisez la page Réseau pour afficher les éléments suivants :
- Nombre de paquets reçus du réseau et envoyés à celui-ci.
- Quantité d'octets reçus du réseau et envoyés à celui-ci.
- Nombre de paquets reçus et transmis qui ont été supprimés sur les interfaces de carte d'interface réseau virtuelle (vNIC).
- Nombre de paquets d'erreur de transmission réseau.

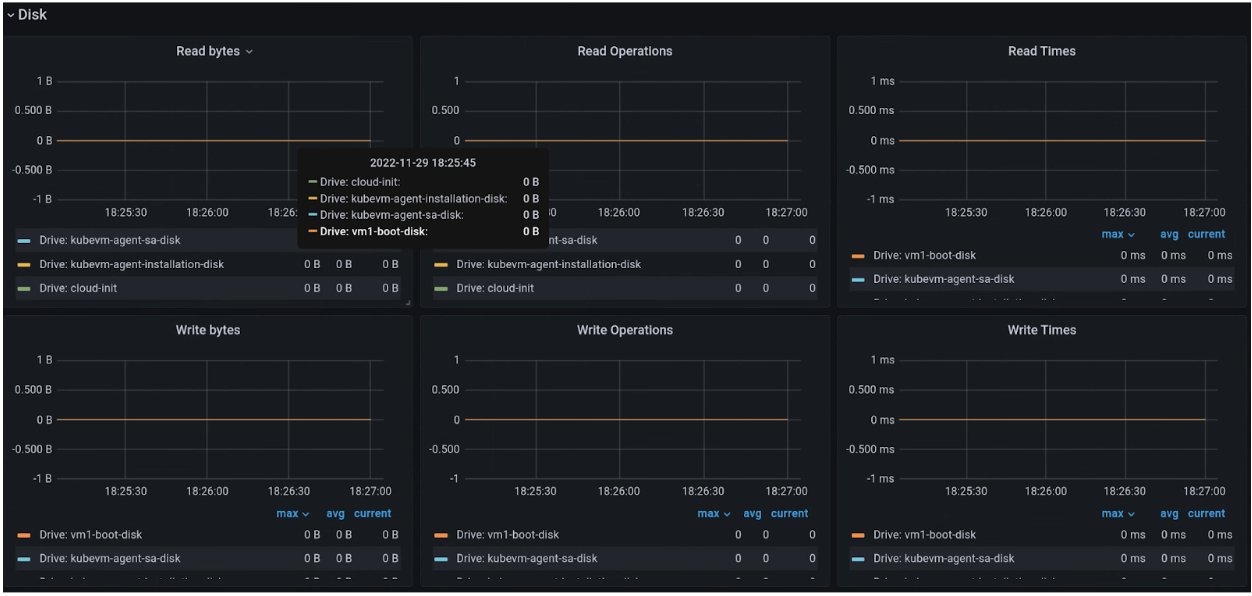

Disque
Consultez la page Disque pour afficher les éléments suivants :
- Nombre d'octets pour les lectures ou les écritures sur un disque
- Nombre d'opérations d'E/S en écriture ou en lecture.
- Temps cumulé nécessaire pour une opération de lecture ou d'écriture :
- Durée pendant laquelle l'opération est en file d'attente
- Temps passé à exécuter l'opération (disque occupé)
- Nombre de requêtes de vidage du disque et temps passé à vider le cache.
Liste des métriques
Pour afficher la liste des définitions de métriques, consultez Gestion des machines virtuelles (VMM) .
