NGINX レイヤ 7 ロードバランシングのリファレンス実装

Google Distributed Cloud（GDC）エアギャップには、組み込みのマネージドレイヤ 4（L4）ロードバランサが用意されていますが、多くのエンタープライズアプリケーションでは、ホストベースのルーティング、一元化された TLS 管理、複雑なトラフィック分割など、高度なレイヤ 7（L7）機能が必要です。これまで、これは Ingress API を使用して実現されてきましたが、Kubernetes コミュニティでは現在、機能がフリーズされています。

このリファレンスアーキテクチャは、セルフマネージドレイヤ 7 ロードバランシングソリューションを提供します。一般的な NGINX Gateway Fabric オープンソースコントローラを GDC Standard クラスタにデプロイすることで、L7 トラフィックをハイブリッド環境にシームレスにルーティングできます。このアーキテクチャでは、TLS 終端（HTTPRoute）を使用して、Server Name Indication（SNI）に基づいて、組み込みのコンテナ化された Pod と外部仮想マシンでホストされているアプリケーションの両方にトラフィックをルーティングします。

アーキテクチャ

GDC エアギャップでの NGINX レイヤ 7 ロードバランシングのアーキテクチャ図。

ソリューションの主なコンポーネントは次のとおりです。

クライアント: アプリケーションとやり取りするために HTTPS リクエストを開始するエンティティ。
GDC Standard クラスタ: GDC には、Kubernetes Vanilla クラスタを作成する組み込みの方法が用意されています。このソリューションでは、クラスタは L7 LB とそのコントローラ、ワークロード、外部 VM のヘッドレスサービスをホストします。
GDC L4 ロードバランサ: エントリポイントとして機能する組み込みの L4 ロードバランサ。TCP/443 トラフィックを Gateway コントローラを実行する Kubernetes Pod に直接配信します。
Gateway コントローラ: Standard クラスタで実行されている NGINX オペレータ。 Gateway API リソース（Gateway や HTTPRoute など）をモニタリングし、基盤となるプロキシを動的に更新します。このソリューションでは、Nginx Gateway Fabric が使用されます。
Gateway（HTTPRoute を使用）: 物理リスニングポート（443）と、TLS 終端を使用した SNI ベースのホストルーティングルールを定義する標準化された Kubernetes リソース。
コンテナ化されたワークロード（Pod）: 通常の Kubernetes Service を使用して内部的に公開される標準の Kubernetes Deployment。
VM ベースのワークロード（外部）: プロジェクトネットワーク上の外部 VM でホストされるワークロード。ヘッドレス Kubernetes Service と、VM の直接 IP を含むカスタムエンドポイントを使用してプロキシに公開されます。
Harbor Registry: エアギャップ環境でプロキシとアプリケーションイメージを保存して提供するために使用されるプライベートコンテナレジストリ。

Standard クラスタで、次の 4 つの Namespace を作成します。

Nginx Gateway Fabric リソースをホストする nginx-gateway Namespace:

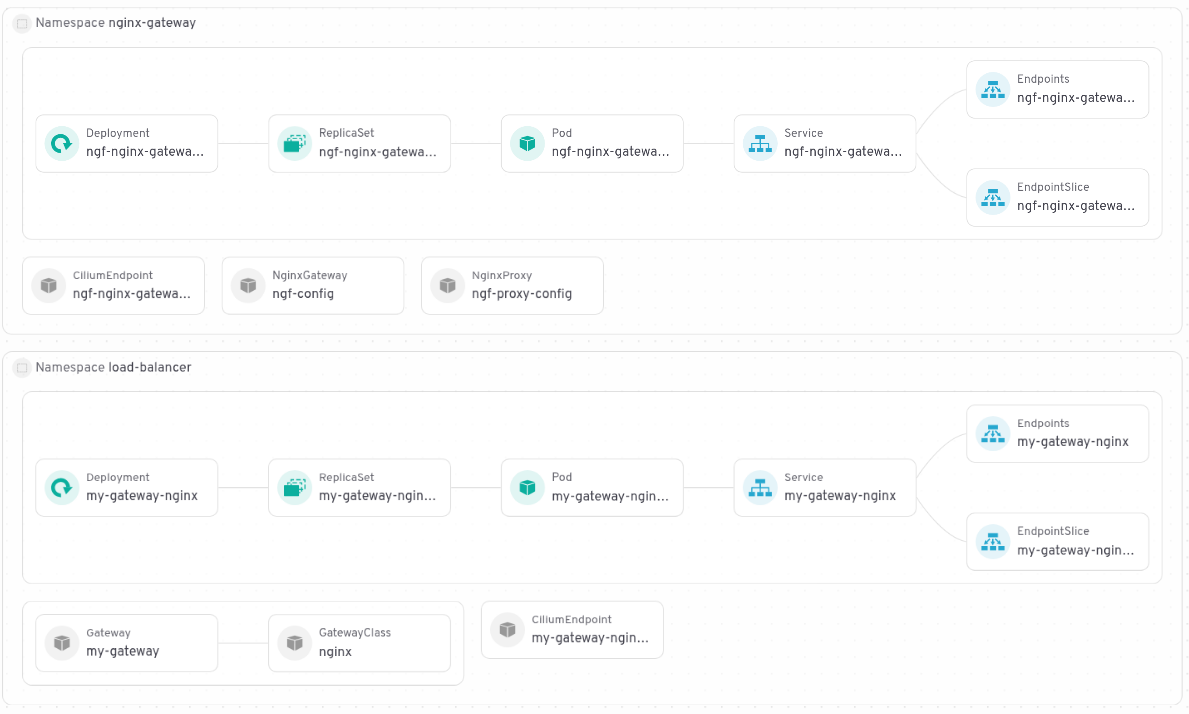

Gateway リソースをホストする load-balancer Namespace:

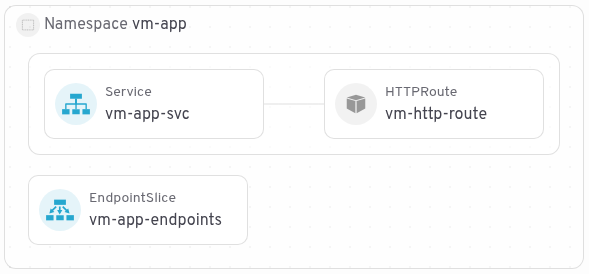

vm-app Namespace は、外部 VM IP vm-app、ヘッドレスサービス、外部 IP を指す EndpointSlice、Gateway の HTTPRoute をホストします。

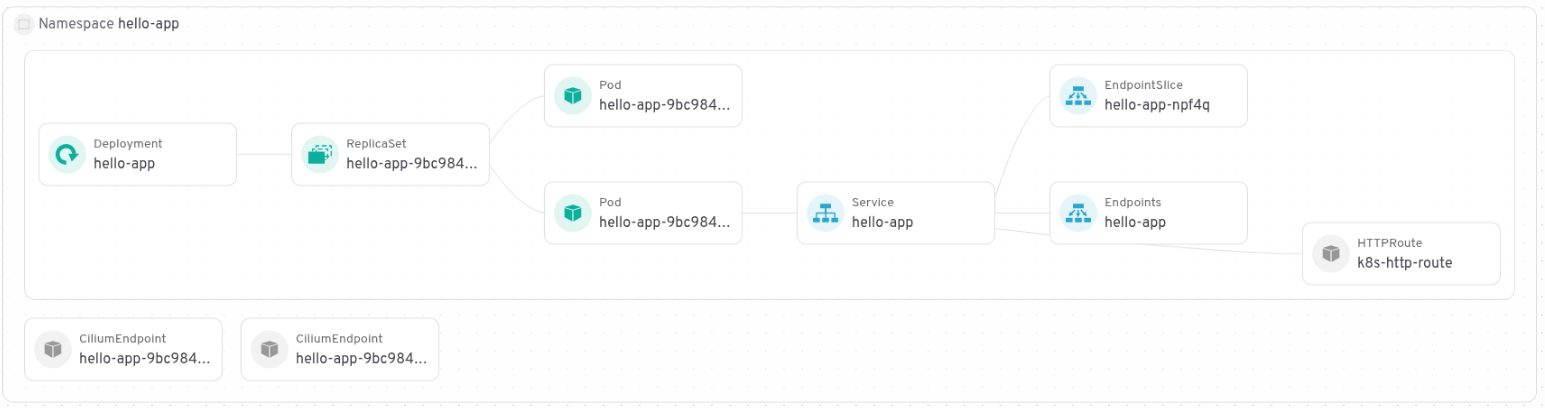

hello-app Namespace は、デモコンテナワークロードの Deployment、Service、HTTPRoute、Gateway をホストします。

始める前に

このソリューションをデプロイする前に、次の前提条件を満たしていることを確認してください。

必要なソフトウェア: helm、docker、kubectl

CLI ログインとローカル設定: GDC コンソールから gdcloud CLI をダウンロードし、ローカルで環境を設定します。

export USER_NAME="USER_NAME"
export PROJECT_ID="PROJECT_ID"
export ZONE="ZONE"
export ORG_NAME="ORG_NAME"
export GDCH_URL="GDC_URL"

gdcloud components install gdcloud-k8s-auth-plugin

gdcloud config set core/organization_console_url \
  https://console.$ORG_NAME.$ZONE.$GDC_URL
gdcloud config set core/zone $ZONE
gdcloud config set core/project ${PROJECT_ID}

gdcloud auth login # use --login-config-cert option in case of TLS error

プロジェクトの設定: GDC エアギャップ環境にプロジェクトを作成して、リソースを保持します。
```
gdcloud projects create $PROJECT_ID
```

IAM ロール: Kubernetes リソースを管理する クラスタ管理者 ロールと Standard クラスタ管理者 ロール、イメージを push する Harbor インスタンス管理者 ロールをユーザーに付与します。

# Grant standard cluster and cluster admin roles
gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member="user:${USER_NAME}" \
  --role=cluster-admin

gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member="user:${USER_NAME}" \
  --role=standard-cluster-admin

# Grant Harbor instance admin role
gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member="user:${USER_NAME}" \
  --role=harbor-instance-admin

標準クラスタを作成する

このセクションでは、GDC エアギャップ環境内に標準の Kubernetes クラスタを設定するプロセスについて説明します。Standard クラスタは、Nginx Gateway Controller やカスタムアプリケーションなど、さまざまなワークロードをデプロイするための柔軟で堅牢な基盤を提供します。次の手順では、クラスタが適切に構成され、以降のデプロイでアクセス可能であることを確認します。

次のコマンドを実行して、使用可能な仮想マシンイメージタイプを特定します。
```
gdcloud compute machine-types list
```
クラスタワーカーノードに適したマシンタイプを選択します。このチュートリアルでは、 4 つ以上の vCPU を備えたマシンタイプをおすすめします。
```
export MACHINE_TYPE="MACHINE_TYPE"
```

管理 API サーバーの kubeconfig を取得して、エイリアスを設定します。

export CLUSTER_NAME="CLUSTER_NAME"

KUBECONFIG=kubeconfig-admin.yaml gdcloud clusters \
  get-credentials ${ORG_NAME}-admin

alias km="kubectl --kubeconfig kubeconfig-admin.yaml"

2 つのワーカーノードを含む Standard クラスタを作成します。
```
km create -f - <<EOF
apiVersion: cluster.gdc.goog/v1
kind: Cluster
metadata:
  name: ${CLUSTER_NAME}
  namespace: ${PROJECT_ID}
spec:
  nodePools:
  - machineTypeName: ${MACHINE_TYPE}
    nodeCount: 2
    name: ${CLUSTER_NAME}-node-pool
EOF
```
使用可能なオプションの詳細については、ドキュメントをご覧ください。

Standard クラスタの作成には最長で 60 分ほどかかることがあります。ステータスを確認するには、次のコマンドを使用します。
```
km get clusters/${CLUSTER_NAME} \
  -n ${PROJECT_ID} \
  --watch
```
クラスタの準備ができると、出力に Running の状態が表示されます。
```
NAME         STATE     K8S VERSION
my-cluster   Running   1.30.12-gke.300
```

クラスタの準備ができたら、認証情報を取得します。

KUBECONFIG=kubeconfig-${CLUSTER_NAME}.yaml gdcloud clusters \
  get-credentials ${CLUSTER_NAME} \
  --standard \
  --project ${PROJECT_ID} \
  --zone ${ZONE}

このガイドの残りの部分で kubectl コマンドを簡潔にするために、エイリアスを作成します。このエイリアスは、Standard クラスタとのやり取りに使用されます。
```
alias kk="kubectl --kubeconfig kubeconfig-${CLUSTER_NAME}.yaml"
```
コントローラ、デモコンテナ化アプリ「hello-app」、VM ベースのデモアプリの Namespace を作成します。
```
kk create namespace load-balancer
kk create namespace hello-app
kk create namespace vm-app
```

Harbor Registry を作成して統合する

Harbor は、GDC エアギャップに組み込みのサポートを備えたコンテナイメージレジストリです。このセクションでは、イメージの安全な pull と push を有効にするための認証情報と Secret の構成など、Harbor Registry を Standard クラスタと統合する手順について説明します。

プロジェクトに Harbor インスタンスを作成します。
Harbor インスタンスに Harbor プロジェクトを作成します。

環境変数を設定します。

export HARBOR_INSTANCE_NAME="HARBOR_INSTANCE_NAME"
export HARBOR_INSTANCE_URL="HARBOR_INSTANCE_URL"
export HARBOR_PROJECT="HARBOR_INSTANCE_PROJECT"
export IMAGE_PULL_SECRET_NAME="harbor-secret"

ロボットアカウントを使用して Harbor インスタンスにログインします。
```
docker --config=./docker login ${HARBOR_INSTANCE_URL}
```

Standard クラスタに Secret を作成します。

kk create secret docker-registry ${IMAGE_PULL_SECRET_NAME} \
  --from-file=.dockerconfigjson=./docker/config.json \
  -n load-balancer

kk create secret docker-registry ${IMAGE_PULL_SECRET_NAME} \
  --from-file=.dockerconfigjson=./docker/config.json \
  -n hello-app

デモコンテナ化アプリをデプロイする

このセクションでは、GDC エアギャップ Kubernetes クラスタ内にデモコンテナ化アプリケーション（hello-app）をデプロイする方法について説明します。hello-app を実行してクラスタ内で内部的に公開するために必要な Kubernetes Deployment リソースと Service リソースを作成し、L7 ロードバランサを使用してアクセスできるように準備します。

デモコンテナ化アプリのサンプルイメージを Harbor にアップロードします。

docker pull gcr.io/google-samples/hello-app:1.0 \
  --platform linux/amd64
docker tag gcr.io/google-samples/hello-app:1.0 \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/hello-app:1.0
docker --config=./docker push \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/hello-app:1.0

次のマニフェストを Standard クラスタにデプロイします。

cat << EOF > hello-app.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: hello-app
  namespace: hello-app
spec:
  replicas: 2
  selector:
    matchLabels:
      app: hello-app
  template:
    metadata:
      labels:
        app: hello-app
    spec:
      containers:
      - name: hello-server
        image: ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/hello-app:1.0
        ports:
        - containerPort: 8080
      imagePullSecrets:
      - name: ${IMAGE_PULL_SECRET_NAME}
---
apiVersion: v1
kind: Service
metadata:
  name: hello-app
  namespace: hello-app
spec:
  type: ClusterIP
  selector:
    app: hello-app
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080
EOF

kk apply -f hello-app.yaml

次に、Deployment と Service が存在することを確認します。

kk get svc,deploy -n hello-app

VM にデモアプリをデプロイする

このセクションでは、Kubernetes クラスタ外の仮想マシン（VM）にデモアプリケーションをデプロイする方法について説明します。VM に HTTP サーバーを設定することで、ロードバランサが公開できる外部アプリケーションをシミュレートし、クラスタの内外のリソースへのトラフィックを管理する機能を示します。

まず、デモアプリ用の VM を作成します。

ウェブブラウザで GDC コンソールを開きます。
Standard Kubernetes クラスタを作成したのと同じプロジェクトを選択します。
メニューを開き、[仮想マシン] をクリックします。
[インスタンスを作成] をクリックします。
VM に vm-workload という名前を付けます。この例では、2 つの vCPU イメージで十分です。
ブートディスクイメージには、Python がプリインストールされている Ubuntu 22.04 ディストリビューションを選択します。
[作成] をクリックします。
VM の準備が整うまで数分待ちます。
VM への SSH 接続を確立します。
1. GDC コンソールで、VM をクリックします。
2. [SSH で接続] をクリックします。

SSH コンソールに接続したら、次のコマンドを実行します。

mkdir ~/simple-server
cd ~/simple-server
echo 'Welcome to my VM!' > index.html
python3 -m http.server --bind 0.0.0.0 8080 &

VM にトラフィックをルーティングするには、ヘッドレス Service（セレクタなし）を作成します。これは、EndpointSlice リソースを使用して VM の内部 IP アドレスに手動でマッピングされます。

kk apply -f - <<EOF
apiVersion: v1
kind: Service
metadata:
  name: vm-app-svc
  namespace: vm-app
spec:
  ports:
  - protocol: TCP
    port: 443
    targetPort: 443
EOF

次のコマンドを実行して、vm-workload VM の IP アドレスを取得します。

gdcloud compute instances list --project ${PROJECT_ID} \
  | grep workload-vm | awk '{print $3}'

出力は、EndpointSlice リソースの設定に必要な VM の IP アドレスになります。

VM-app セレクタなし Service に接続し、トラフィックをルーティングする VM の IP アドレスを指定するリソース EndpointSlice を作成します。

apiVersion: discovery.k8s.io/v1
kind: EndpointSlice
metadata:
  name: vm-app-endpoints
  namespace: vm-app
  labels:
    kubernetes.io/service-name: vm-app-svc
addressType: IPv4
ports:
  - port: 8080
endpoints:
  - addresses:
    - "VM_IP"
    conditions:
      ready: true

自己署名証明書を作成する

このセクションでは、アプリケーションの自己署名 TLS 証明書を生成するプロセスについて説明します。このガイドでは、便宜上自己署名証明書を使用しますが、本番環境では、省略可: プロダクションレディ（な）証明書を使用するで説明されているように、プロダクションレディ（な）証明書を使用する必要があります。これらの証明書は、Nginx Gateway で HTTPS 終端を有効にし、コンテナ化されたワークロードと VM ベースのワークロードの両方で、クライアントとロードバランサ間の暗号化された通信を確保するために不可欠です。

コンテナ化されたアプリの証明書を作成します。

openssl req -x509 -newkey rsa:2048 -nodes \
  -keyout tls-containerized.key \
  -out tls-containerized.crt \
  -subj "/CN=k8s-app.example.com" \
  -days 365

kk create secret tls tls-containerized \
  --namespace load-balancer \
  --key tls-containerized.key \
  --cert tls-containerized.crt

kk create secret tls tls-containerized \
  --namespace hello-app \
  --key tls-containerized.key \
  --cert tls-containerized.crt

VM アプリの証明書を作成します。

openssl req -x509 -newkey rsa:2048 -nodes \
  -keyout tls-vm.key \
  -out tls-vm.crt \
  -subj "/CN=vm-app.example.com" \
  -days 365

kk create secret tls tls-vm \
  --namespace load-balancer \
  --key tls-vm.key \
  --cert tls-vm.crt

kk create secret tls tls-vm \
  --namespace vm-app \
  --key tls-vm.key \
  --cert tls-vm.crt

NGINX をデプロイする

このセクションでは、Gateway API カスタムリソース定義（CRD）のインストール、Helm を使用した Nginx Gateway Fabric の設定、Standard クラスタ内でのインストールの確認など、Nginx Gateway Controller をデプロイする手順について説明します。これにより、高度なレイヤ 7 ルーティングのインフラストラクチャが準備されます。

Gateway API CRD をインストールする

Gateway API では、コントローラをデプロイする前に、カスタムリソース定義（CRD）をクラスタにインストールする必要があります。Gateway API プロジェクトの公式の試験運用版カスタムリソース定義（CRD）を使用します（このガイドではバージョン 1.2.0 を使用します）。

試験運用版の CRD をインストールします。

kk apply -f https://github.com/kubernetes-sigs/gateway-api/releases/download/v1.2.0/experimental-install.yaml

kk get crd gateways.gateway.networking.k8s.io を実行して、CRD が正常にインストールされていることを確認します。

NGINX Gateway Fabric をインストールする

Helm を使用して NGINX Gateway Fabric コントローラをデプロイします。このコントローラは Gateway API リソースを監視し、トラフィックを処理するように NGINX を構成します。

NGINX イメージタグを設定します。

helm template nfg oci://ghcr.io/nginx/charts/nginx-gateway-fabric | grep "image:" # get the tag of the nginx-gateway-fabric (in following case 2.4.2)

export NGINX_TAG="2.4.2"

NGINX Gateway Fabric イメージと NGINX イメージを pull して、Harbor レジストリに push します。

docker pull ghcr.io/nginx/nginx-gateway-fabric:${NGINX_TAG}
docker tag ghcr.io/nginx/nginx-gateway-fabric:${NGINX_TAG} \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx-gateway-fabric:${NGINX_TAG}
docker --config=./docker push \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx-gateway-fabric:${NGINX_TAG}

docker pull nginx:1.27.3
docker tag nginx:1.27.3 \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx:1.27.3
docker --config=./docker push \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx:1.27.3

nginx-gateway Namespace を作成し、Harbor イメージ pull Secret を追加します。

kk create namespace nginx-gateway

kk create secret docker-registry ${IMAGE_PULL_SECRET_NAME} \
  --from-file=.dockerconfigjson=./docker/config.json \
  -n nginx-gateway

Harbor レジストリのイメージを参照して、Helm で NGINX Gateway Fabric をデプロイします。

KUBECONFIG=kubeconfig-${CLUSTER_NAME}.yaml helm upgrade --install ngf \
  oci://ghcr.io/nginx/charts/nginx-gateway-fabric \
  --create-namespace -n nginx-gateway \
  --set nginxGateway.image.tag="${NGINX_TAG}" \
  --set nginxGateway.image.repository="${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx-gateway-fabric" \
  --set nginx.image.repository="${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx" \
  --set nginxGateway.serviceAccount.imagePullSecret="${IMAGE_PULL_SECRET_NAME}" \
  --set nginx.imagePullSecret="${IMAGE_PULL_SECRET_NAME}"

Kubernetes Deployment は、Harbor ロボットアカウントの認証情報を含む、指定された Secret（${IMAGE_PULL_SECRET_NAME}）を使用して、Harbor からイメージを安全に pull します。

GatewayClass リソースが受け入れられていることを確認します。
```
kk get gatewayclass
```
nginx が ACCEPTED = True で表示されます。

Gateway インスタンスを作成する

ポート 443 でリッスンする論理ロードバランサインスタンスを定義します。Terminate モードで構成します。つまり、Gateway は TLS 終端を実行し、トラフィックを復号してから通過させます。

gateway.yaml を作成して適用します。

cat << EOF > gateway.yaml
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: my-gateway
  namespace: load-balancer
spec:
  gatewayClassName: nginx
  listeners:
  - name: https-k8s-workload
    hostname: "k8s-app.example.com"
    port: 443
    protocol: HTTPS
    allowedRoutes:
      namespaces:
        from: All
    tls:
      mode: Terminate
      certificateRefs:
      - kind: Secret
        name: tls-containerized
  - name: https-vm-workload
    hostname: "vm-app.example.com"
    port: 443
    protocol: HTTPS
    allowedRoutes:
      namespaces:
        from: All
    tls:
      mode: Terminate
      certificateRefs:
      - kind: Secret
        name: tls-vm
EOF

kk apply -f gateway.yaml

PROGRAMMED が True かどうかを確認して、Gateway が正常にデプロイされていることを確認します。

kk get gateway my-gateway --n load-balancer

マネージド GDC L4 ロードバランサが Gateway とともに Service としてデプロイされていることを確認します。

kk get services -n load-balancer

Nginx Service が作成されて構成されていることを確認します。出力は次のようになります。

NAME               TYPE           CLUSTER-IP      EXTERNAL-IP    PORT(S)         AGE
my-gateway-nginx   LoadBalancer   10.252.19.148   10.200.32.43   443:30649/TCP   45h

L7 ルーティングロジック（HTTPRoute）を定義する

HTTPRoute を Gateway にバインドして、リクエストされたホスト名（SNI）に基づいてトラフィックを分散する方法を定義します。

routing.yaml を作成して適用します。

cat << EOF > routing.yaml
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: k8s-http-route
  namespace: hello-app
spec:
  parentRefs:
  - name: my-gateway
    namespace: load-balancer
  hostnames:
  - "k8s-app.example.com"
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /
    backendRefs:
    - name: hello-app
      namespace: hello-app
      port: 80
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: vm-http-route
  namespace: vm-app
spec:
  parentRefs:
  - name: my-gateway
    namespace: load-balancer
  hostnames:
  - "vm-app.example.com"
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /
    backendRefs:
    - name: vm-app-svc
      namespace: vm-app
      port: 443
EOF

kk apply -f routing.yaml

ロードバランサの IP を取得する

コマンドを実行して、Nginx ロードバランサの IP を取得します。

kk get services/my-gateway-nginx \
  -n load-balancer \
  -o jsonpath='{.status.loadBalancer.ingress[0].ip}'

これは、アプリへのアクセスを確認するときに必要になります。これは LOAD_BALANCER_IP と呼ばれます。

クライアント VM を作成する

手順に沿ってクライアント VM を作成します。

ウェブブラウザで GDC コンソールを開きます。
メニューを開き、[仮想マシン] をクリックします。
[インスタンスを作成] をクリックします。
client という名前の VM を作成し、小規模なマシンタイプを選択して、Rocky Linux または Ubuntu を選択します。これらには curl がプリインストールされています。
[作成] をクリックします。
VM の準備が整うまで数分待ちます。
VM の準備ができたら、VM への SSH 接続を確立します。
1. GDC コンソールで、VM をクリックします。
2. [SSH で接続] をクリックします。

アクセスとルーティングを確認する

ルーティングをテストするには、クライアント VM から curl コマンドを実行します。ロードバランサの IP アドレスを使用して、定義されたホスト名で両方のアプリケーションに接続できます。

curl で --resolve フラグを渡すと、ドメイン名を GDC エアギャップ L4 ロードバランサの IP アドレスに強制的に解決できます。自己署名証明書を信頼するために -k フラグを渡します。

Kubernetes コンテナ化アプリをテストします。

curl -k --resolve k8s-app.example.com:443:$LOAD_BALANCER_IP https://k8s-app.example.com -v

外部 VM アプリをテストします。

curl -k --resolve vm-app.example.com:443:$LOAD_BALANCER_IP https://vm-app.example.com -v

正しく構成されている場合、Gateway コントローラは TLS 終端としてシームレスに機能し、トラフィックを宛先に通過させます。

省略可: プロダクションレディ（な）証明書を使用する

このセクションでは、GDC エアギャップ CA Service を活用してプライベートルート認証局（CA）を作成し、ワークロードの署名付き証明書を発行して、GDC エアギャップ Standard クラスタとクライアント VM を安全に更新する方法について説明します。

このセクションでは、GDC エアギャップ CA Service を使用してプライベートルート認証局（CA）を作成し、アプリケーションの有効な証明書を発行する方法について説明します。このルート CA をクライアント VM にインストールすると、SSL 警告を回避しなくても（curl -k を使用するなど）、信頼できる証明書で TLS 終端がシームレスに機能することを確認できます。

必要な権限を付与して認証情報を取得する

CA Service を管理して証明書を発行するには、プロジェクトに適切な IAM ロールが必要です。

certificate-authority-service-admin ロールと certificate-requester ロールを付与します。

gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member=user:${USER_NAME} \
  --role=certificate-authority-service-admin

gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member=user:${USER_NAME} \
  --role=certificate-requester

管理 API サーバーの認証情報を取得します。
```
gdcloud clusters get-credentials ${ORG_NAME}-admin
```

ルート CA を作成する

プロジェクト Namespace 内の管理 API サーバーに認証局を作成します。

CertificateAuthority リソースを適用します。

km apply -f - <<EOF
apiVersion: pki.security.gdc.goog/v1
kind: CertificateAuthority
metadata:
  name: my-root-ca
  namespace: ${PROJECT_ID}
spec:
  caProfile:
    commonName: "My Root CA"
    duration: 87600h # 10 years
    keyAlgorithm: RSA_2048
    maxChainLength: 1
  caType: ROOT
  keyLocation: HSM
  rotationPolicy:
    cronTime: 0 0 1 1 *
EOF

km -n ${PROJECT_ID} get \
certificateauthority.pki.security.gdc.goog/my-root-ca -ojson \
| jq -r '
.status.conditions[] | select( .type as $id | "Ready" | index($id)) .status'

証明書を発行してデプロイする

CA の準備ができたら、コンテナ化されたアプリと VM ベースのアプリの両方の証明書をリクエストします。これらのリクエストは管理 API サーバーで行われ、結果の鍵は Standard クラスタに移動する必要があります。

両方のドメインのリクエストを作成します。

km apply -f - <<EOF
apiVersion: pki.security.gdc.goog/v1
kind: CertificateRequest
metadata:
  name: tls-containerized-req
  namespace: ${PROJECT_ID}
spec:
  certificateAuthorityRef:
    name: my-root-ca
    namespace: ${PROJECT_ID}
  certificateConfig:
    subjectConfig:
      commonName: "k8s-app.example.com"
      dnsNames:
      - "k8s-app.example.com"
  signedCertificateSecret: tls-containerized-signed
---
apiVersion: pki.security.gdc.goog/v1
kind: CertificateRequest
metadata:
  name: tls-vm-req
  namespace: ${PROJECT_ID}
spec:
  certificateAuthorityRef:
    name: my-root-ca
    namespace: ${PROJECT_ID}
  certificateConfig:
    subjectConfig:
      commonName: "vm-app.example.com"
      dnsNames:
      - "vm-app.example.com"
  signedCertificateSecret: tls-vm-signed
EOF

証明書が発行されるまでしばらく待ちます。Ready 条件が True の場合は、準備が完了しています。

km get certificaterequests -n ${PROJECT_ID}

Standard クラスタを更新する

このガイドの前のセクションの手順に沿って操作した場合は、Standard クラスタに自己署名 Secret があります。新しい署名付きバージョンを作成する前に、これらを削除する必要があります。

kk delete secret tls-containerized -n load-balancer
kk delete secret tls-vm -n load-balancer

kk delete secret tls-containerized -n hello-app
kk delete secret tls-vm -n vm-app

次に、署名付き証明書を管理 API サーバーから抽出し、Standard クラスタに新しい Secret を作成します。

km get secret -n ${PROJECT_ID} tls-containerized-signed \
  -o jsonpath='{.data.tls\.crt}' \
  | base64 -d > tls-containerized.crt

km get secret -n ${PROJECT_ID} tls-containerized-signed \
  -o jsonpath='{.data.tls\.key}' \
  | base64 -d > tls-containerized.key

kk create secret tls tls-containerized \
  --namespace load-balancer \
  --key tls-containerized.key \
  --cert tls-containerized.crt

kk create secret tls tls-containerized \
  --namespace hello-app \
  --key tls-containerized.key \
  --cert tls-containerized.crt

km get secret -n ${PROJECT_ID} tls-vm-signed \
  -o jsonpath='{.data.tls\.crt}' \
  | base64 -d > tls-vm.crt

km get secret -n ${PROJECT_ID} tls-vm-signed \
  -o jsonpath='{.data.tls\.key}' \
  | base64 -d > tls-vm.key

kk create secret tls tls-vm \
  --namespace load-balancer \
  --key tls-vm.key \
  --cert tls-vm.crt

kk create secret tls tls-vm \
  --namespace vm-app \
  --key tls-vm.key \
  --cert tls-vm.crt

新しい Secret は自動的に取得され、ロードバランサによって更新されます。

クライアントの信頼を構成する

設定を確認するには、新しいルート CA を信頼するようにクライアント VM に指示する必要があります。

ルート CA 証明書をファイルに抽出します。

km get secret -n ${PROJECT_ID} my-root-ca-secret \
  -o jsonpath='{.data.tls\.crt}' \
  | base64 -d > my-root-ca.crt

証明書をクライアント VM に転送します。（my-root-ca.crt の内容をコピーして、クライアント VM 上のファイルに貼り付けることができます）。

クライアント VM で、トラストストアを更新します。

client VM が Ubuntu の場合:

sudo cp my-root-ca.crt /usr/local/share/ca-certificates/
sudo chmod 644 /usr/local/share/ca-certificates/my-root-ca.crt
sudo update-ca-certificates

client VM が Rocky Linux の場合:

sudo cp my-root-ca.crt /etc/pki/ca-trust/source/anchors/
sudo update-ca-trust

アクセス権の確認

-k フラグを使用せずに、curl を使用してアプリケーションにアクセスできるようになりました。接続は完全に信頼されます。
