Arquitectura de referencia de AI Gateway en GDC aislado

Planteamiento del problema

Las organizaciones que ejecutan modelos de lenguaje grandes (LLM) en entornos aislados acumulan rápidamente extremos de modelos: cada modelo de ponderación abierta que se entrega en Google Distributed Cloud (GDC) aislado (consulta el conjunto de guías complementarias sobre modelos de ponderación abierta en GDC aislado) expone su propio Service de Kubernetes, su propia dirección, sus propias credenciales y su propio ciclo de vida operativo. Los desarrolladores de aplicaciones y agentes terminan en silos arquitectónicos, codificando de forma rígida un extremo por modelo y reescribiendo las integraciones con cada iteración del modelo. Esta fragmentación genera deuda técnica y ralentiza la implementación de cargas de trabajo de agentes de varios pasos y críticas para la misión.

Las capas de redes estándares también son "ciegas a la IA": un balanceador de cargas convencional trata el tráfico de inferencia como HTTP genérico y no puede leer el campo model de una solicitud, priorizar las cargas de trabajo sensibles a la latencia, tener en cuenta los tokens en lugar de las solicitudes ni dirigir una solicitud a la réplica del servidor del modelo que ya contiene la caché de KV pertinente. En los clústeres de GPU aislados del aire con costos elevados, esto genera una subutilización del hardware y un retorno de la inversión deficiente. Si bien Gemini en GDC proporciona modelos de vanguardia administrados, los clientes que los combinan con modelos de código abierto con pesos alojados por ellos mismos necesitan una capa de inferencia que ofrezca agilidad similar a la de la nube sin comprometer la soberanía de los datos: ninguna solicitud, instrucción o peso del modelo puede salir del límite de GDC.

Solución propuesta

En este documento, se describe la arquitectura de referencia para una puerta de enlace de IA autoadministrada en GDC aislada del aire: una capa de inferencia segura y centralizada que proporciona a las aplicaciones un extremo compatible con OpenAI para todos los modelos y enruta cada solicitud al backend correcto. La implementación de referencia se basa en la API de Gateway de Kubernetes: Envoy Gateway es la implementación de la API de Gateway (plano de control y plano de datos del proxy de Envoy), y Envoy Agent Router (anteriormente, Envoy AI Gateway) la extiende con el procesamiento de solicitudes específico para la IA: extracción del modelo del cuerpo de la solicitud, traducción de solicitudes y respuestas, autenticación upstream, registro de tokens y, de forma opcional, límite de frecuencia basada en tokens. La extensión de inferencia de la API de Gateway agrega la selección de extremos compatible con el servidor de modelos (InferencePool y el selector de extremos) para que la capacidad de la GPU se use de manera eficiente. Todos los artefactos se almacenan en el registro de Harbor de la organización de GDC, y toda la pila se ejecuta en un clúster estándar sin conectividad externa.

Qué se incluye: Esta arquitectura abarca la implementación de Envoy Gateway y Envoy Agent Router en un clúster estándar, los recursos de la API de Gateway (GatewayClass, Gateway) y los recursos de Envoy Agent Router (AIGatewayRoute, AIServiceBackend, BackendSecurityPolicy, GatewayConfig) que exponen un extremo unificado compatible con OpenAI, el enrutamiento basado en el cuerpo en el campo model, la extensión de inferencia de la API de Gateway (InferencePool, InferenceObjective, Endpoint Picker) para el balanceo de cargas que tiene en cuenta el modelo, la limitación de frecuencia opcional basada en tokens con Redis, la finalización de TLS en la puerta de enlace, las políticas de red (NetworkPolicy/ProjectNetworkPolicy) y la administración de artefactos aislados en Harbor. Los backends de entrega de modelos detrás de la puerta de enlace (Ollama, vLLM) se implementan con la guía complementaria que establece los modelos de peso abierto en el entorno aislado de GDC.

Qué no se incluye: Esta arquitectura no abarca un producto de puerta de enlace de IA administrada, la implementación y el ajuste de los modelos en sí (conjunto de guías complementarias), el ajuste fino de modelos, las modalidades de IA generativa que no son LLM, el tráfico de agentes a herramientas (MCPRoute) ni las distribuciones de puertas de enlace compatibles comercialmente. Gemini en GDC es una capacidad de producto administrada. Su aprovisionamiento está fuera del alcance, y esta versión del conjunto de guías valida la puerta de enlace con modelos de código abierto autoalojados.

Público: El público principal de este documento incluye a los administradores de la plataforma responsables de implementar y operar la puerta de enlace en un clúster estándar, y a los arquitectos técnicos que diseñan plataformas de IA dentro del entorno aislado. Los desarrolladores de aplicaciones que consumen el endpoint unificado son un público secundario que se beneficia de comprender cómo se enrutan sus solicitudes.

Arquitectura

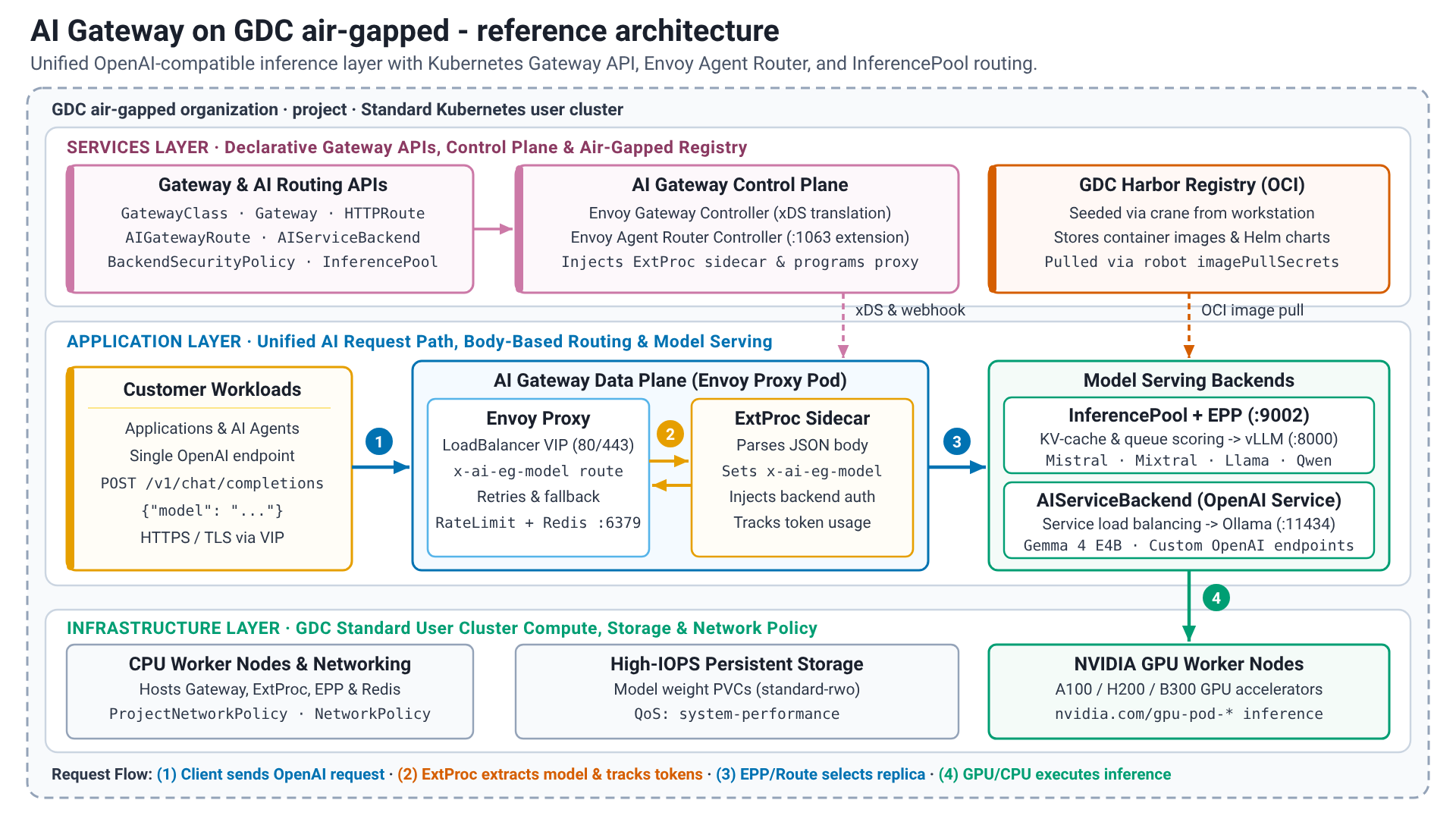

La solución se ejecuta por completo en un clúster estándar de la organización aislada de GDC. En la capa de servicios, la API de Gateway de Kubernetes estandariza el modelo de configuración; el plano de control de la puerta de enlace de IA (el controlador de Envoy Gateway y el controlador de Envoy Agent Router) lee los recursos de la API de Gateway y de Envoy Agent Router, y configura el plano de datos: un proxy de Envoy Deployment que es el punto de entrada de la solicitud (expuesto a través de un Service de tipo LoadBalancer) y el procesador externo de Envoy Agent Router que se ejecuta como un archivo adicional en el proxy Pod y ejecuta la lógica específica de la IA. En la capa de aplicación, las cargas de trabajo del cliente (aplicaciones y agentes) envían una solicitud de IA al proxy (1), el proxy entrega la solicitud al procesador externo, que extrae el nombre del modelo, traduce la solicitud y registra el uso de tokens (2), el proxy reenvía el tráfico balanceado a las Pod de inferencia del modelo seleccionado (3) y el modelo se ejecuta en los nodos de GPU de la capa de infraestructura (4). Los backends de entrega de modelos se adjuntan a la puerta de enlace como un AIServiceBackend (cualquier Service compatible con OpenAI) o como un InferencePool cuyo selector de extremos elige la mejor réplica por solicitud. Las imágenes de contenedor y los gráficos de Helm se extraen de Harbor.

Arquitectura de referencia de AI Gateway en GDC aislado.

Componentes de la solución

La solución usa los siguientes componentes:

Componente de la solución Responsabilidades Flujo de datos Interfaces
API de puerta de enlace de Kubernetes Modelo de recursos estándar y orientado a roles para la entrada y el enrutamiento: GatewayClass (propiedad de la plataforma), Gateway (vinculaciones, TLS) y recursos de ruta (propiedad de los equipos de aplicaciones). Es el sucesor de la API de Ingress sin anotaciones específicas del proveedor. Solo configuración declarativa; los controladores supervisan los recursos y no transportan tráfico de solicitudes. API de Kubernetes (gateway.networking.k8s.io/v1): Las CRD se instalan desde el gráfico de CRD de Envoy Gateway.
Controlador de Envoy Gateway (plano de control) Implementa la API de Gateway: aprovisiona un proxy de Envoy Deployment y LoadBalancer Service por Gateway, traduce rutas y políticas (BackendTrafficPolicy, SecurityPolicy, EnvoyExtensionPolicy, Backend, EnvoyProxy) en la configuración de xDS, ejecuta el servicio de límite de velocidad global cuando está configurado y llama al servidor de extensión del enrutador del agente de Envoy a través de su administrador de extensiones para que se agreguen backends de InferencePool a la traducción. Supervisa la API de Kubernetes y envía la configuración de xDS a los proxies; no hay tráfico de solicitudes. API de Kubernetes (watch), gRPC de xDS hacia los proxies, gRPC hacia el servidor de extensión (puerto 1063).
Controlador del router del agente de Envoy (plano de control) Concilia los recursos aigateway.envoyproxy.io/v1beta1, AIGatewayRoute (reglas de enrutamiento en el nombre del modelo extraído), AIServiceBackend (un backend con su esquema de API), BackendSecurityPolicy (credenciales de upstream) y GatewayConfig (configuración del procesador externo por Gateway) en recursos de Envoy Gateway, inyecta el archivo adicional del procesador externo en los Pods del proxy de Envoy y entrega el servidor de extensión que usa Envoy Gateway. Solo configuración. API de Kubernetes, servidor de extensión de gRPC (puerto 1063) y webhook de admisión de mutación para la inserción de sidecar.
Proxy de Envoy (plano de datos) Punto de entrada de la solicitud: Finaliza la TLS, coincide con los detectores y las rutas, balancea la carga entre los extremos de backend, aplica límites de frecuencia y tiempos de espera, reintenta y recurre a backends alternativos, y emite registros y métricas de acceso. Recibe solicitudes del cliente en la VIP de LoadBalancer (80/443), consulta al procesador externo para cada solicitud de IA, reenvía la solicitud al extremo de backend seleccionado (un Service o el Pod elegido por el selector de extremos) y transmite la respuesta al cliente. HTTP/HTTPS hacia los clientes (API compatible con OpenAI), gRPC de ext_proc hacia el sidecar y el selector de extremos, HTTP hacia los backends y gRPC hacia el servicio de límite de frecuencia.
Procesador externo (ExtProc) del router de agentes de Envoy Analiza el cuerpo de la solicitud compatible con OpenAI, extrae el campo model en el encabezado de enrutamiento x-ai-eg-model, aplica anulaciones del nombre del modelo, traduce las cargas útiles de solicitud y respuesta entre el esquema de API del cliente y el esquema de API del backend, inyecta las credenciales de upstream definidas por BackendSecurityPolicy y extrae el uso de tokens (entrada, salida y total) de la respuesta en metadatos dinámicos que se usan para las métricas y la límite de frecuencia basada en tokens. Contenedor secundario en el proxy de Envoy Pod: Procesa los cuerpos de las solicitudes y las respuestas, incluidas las respuestas transmitidas. gRPC de ext_proc de Envoy; extremo de métricas de Prometheus.
Extensión de Inference API de Gateway (InferencePool + Endpoint Picker) InferencePool (inference.networking.k8s.io/v1) agrupa los Pods de una implementación del servidor de modelos (selector de etiquetas, puerto de destino, por ejemplo, 8000) y hace referencia a su Endpoint Picker (EPP). InferenceObjective (v1alpha2) asigna una prioridad por modelo o por objetivo. El EPP extrae las métricas del servidor de modelos (profundidad de la cola de solicitudes, utilización de la caché de KV y adaptadores LoRA cargados) y selecciona el extremo para cada solicitud. El proxy llama al EPP (ext_proc, puerto 9002) con los encabezados de la solicitud; el EPP responde con el extremo que se debe usar; el proxy reenvía la solicitud a ese Pod. API de Kubernetes (CRD), ext_proc de gRPC (9002) y extracción de Prometheus de los servidores de modelos.
Redis (opcional) Almacén de respaldo del servicio de límite de frecuencia de Envoy: Contadores compartidos para los límites basados en solicitudes y en tokens en todas las réplicas del proxy. Solo se necesita cuando se configura el límite de frecuencia global. El servicio de límite de frecuencia lee y aumenta los contadores en el puerto 6379 para cada solicitud limitada. Protocolo de Redis (6379). Redis 8.10 implementado en el clúster o una instancia de Redis existente
Backends de entrega de modelos (Ollama / vLLM) Entrega los modelos de ponderación abierta detrás de la puerta de enlace, implementados con la guía complementaria que establece los modelos de ponderación abierta en el entorno de GDC aislado. Se adjunta como un AIServiceBackend (cualquier Service compatible con OpenAI, por ejemplo, Ollama) o como un InferencePool (servidores de modelos como vLLM que exponen las métricas en las que se basa la puntuación del Selector de extremos). Recibe las solicitudes enrutadas del proxy, ejecuta la inferencia en los nodos de GPU (o en la CPU para la evaluación funcional con modelos pequeños) y devuelve la respuesta compatible con OpenAI. API de REST compatible con OpenAI: vLLM en el puerto 8000, Ollama en el puerto 11434; métricas de Prometheus (vLLM) para el selector de extremos.
Puerto Almacena las imágenes de contenedores (proxy de Envoy, Envoy Gateway, controlador y procesador externos de Envoy Agent Router, servicio de límite de frecuencia, Endpoint Picker y Redis) y los gráficos de Helm (artefactos de OCI) de la solución. Los artefactos se copian de los registros públicos a Harbor con seed_registry.sh (crane) desde una estación de trabajo con acceso a Internet. El clúster extrae imágenes con una cuenta de robot a través de secretos de extracción de imágenes, y los gráficos se renderizan desde Harbor con helm template. API de distribución de OCI, IU de Harbor y cuentas de robots
Clúster estándar y nodos de GPU Aloja todos los componentes de la puerta de enlace (los nodos de CPU son suficientes) y los Pods de inferencia (nodos de GPU con los recursos del acelerador descubiertos desde los nodos). Proporciona VIPs LoadBalancer, almacenamiento persistente para los pesos del modelo y la aplicación de la política de red. Plataforma fundamental: Las solicitudes ingresan a través de la VIP de LoadBalancer de Gateway y permanecen dentro de la red del clúster. API de Kubernetes, APIs de redes de GDC (networking.gdc.goog/v1 ProjectNetworkPolicy), consola de GDC y gdcloud para el administrador de la plataforma.

Características y funciones

Esta arquitectura de referencia proporciona las siguientes capacidades principales:

  • Endpoint unificado compatible con OpenAI: Las aplicaciones llaman a una dirección (/v1/chat/completions, /v1/models, …) para cada modelo que se entrega detrás de la puerta de enlace.
    • Componentes: Gateway, AIGatewayRoute, proxy de Envoy y procesador externo.
    • Responsabilidades: Exponer una IP virtual estable, finalizar TLS, aceptar el formato de solicitud compatible con OpenAI y traducirlo al esquema de backend cuando sea necesario.
    • Interfaces: REST HTTPS (JSON, incluidos los eventos enviados por el servidor para la transmisión).
  • Enrutamiento basado en el cuerpo (con reconocimiento del modelo): La puerta de enlace lee el campo model del cuerpo de la solicitud y la enruta al backend coincidente sin ninguna lógica de extremo del cliente.
    • Componentes: Procesador externo, reglas de AIGatewayRoute que coinciden con x-ai-eg-model, AIServiceBackend y InferencePool.
    • Responsabilidades: Extraer el nombre del modelo, hacer coincidir las reglas de ruta, cambiar el nombre de los modelos (modelNameOverride), dividir el tráfico por peso y recurrir a backends alternativos por prioridad.
    • Interfaces: API de Kubernetes (aigateway.envoyproxy.io/v1beta1).
  • Balanceo de cargas con reconocimiento del servidor de modelos: Las solicitudes a un InferencePool se envían a la réplica con la cola más corta y la caché de KV más útil en lugar de round robin.
    • Componentes: Extensión de inferencia de la API de Gateway (InferencePool, InferenceObjective, Endpoint Picker).
    • Responsabilidades: Recopilación de métricas del servidor de modelos, extremos de puntuación (profundidad de la fila, utilización de la caché de KV, afinidad de la caché de prefijo, adaptadores de LoRA), cumplimiento de las prioridades por objetivo bajo carga.
    • Interfaces: API de Kubernetes (inference.networking.k8s.io/v1, inference.networking.x-k8s.io/v1alpha2), gRPC ext_proc (9002).
  • Políticas de seguridad y autenticación upstream: La puerta de enlace inserta las credenciales para los backends que las requieren y nunca las distribuye a las aplicaciones.
    • Componentes: BackendSecurityPolicy, puerta de enlace de Envoy SecurityPolicy y objetos de escucha de TLS.
    • Responsabilidades: Insertar claves de API en los backends, finalizar la TLS del cliente en Gateway y aplicar políticas de autenticación y autorización del cliente cuando sea necesario.
    • Interfaces: Son los Secrets de Kubernetes a los que hacen referencia las políticas.
  • Limitación de límite de frecuencia basada en tokens (opcional): El uso se mide en tokens, no solo en solicitudes.
    • Componentes: Procesador externo (llmRequestCosts), puerta de enlace de Envoy BackendTrafficPolicy (límite de velocidad global), servicio de límite de velocidad y Redis.
    • Responsabilidades: Extraer los tokens de entrada, salida y totales de cada respuesta, adjuntarlos como costos de solicitud y aplicar presupuestos por consumidor o por modelo en todas las réplicas del proxy
    • Interfaces: API de Kubernetes, Redis (6379).
  • Administración del tráfico: Las capacidades estándar de la API de Gateway se aplican al tráfico de IA.
    • Componentes: Gateway, HTTPRoute, AIGatewayRoute, BackendTrafficPolicy.
    • Responsabilidades: Coincidencia basada en host, ruta de acceso y encabezado, tiempos de espera adecuados para generaciones largas, reintentos, división del tráfico ponderada y conmutación por recuperación basada en la prioridad entre backends.
    • Interfaces: API de Kubernetes
  • Observabilidad: Las métricas de solicitudes, latencia y tokens están disponibles para todos los modelos.
    • Componentes: Registros y estadísticas de acceso del proxy de Envoy, métricas del procesador externo (uso de tokens, duración de la solicitud, tiempo hasta el primer token), métricas del selector de extremos.
    • Responsabilidades: Exponer métricas en formato Prometheus y registros de acceso estructurados que la pila de observabilidad del GDC o un Prometheus administrado por el cliente pueden extraer.
    • Interfaces: Extremos de métricas de Prometheus, registros de salida estándar
  • Administración de artefactos aislada de Internet: Cada imagen y gráfico se almacenan en Harbor antes de la instalación.
    • Componentes: Harbor, seed_registry.sh, cuentas de robot, secretos de extracción de imágenes, recurso EnvoyProxy (imagen de proxy y secreto de extracción)
    • Responsabilidades: Inicializar imágenes y gráficos de Helm de OCI desde una estación de trabajo conectada, fijar versiones y renderizar gráficos sin conexión con helm template.
    • Interfaces: API de distribución de OCI y API de Kubernetes.

Principios de arquitectura

  • Prioridad a los estándares: La puerta de enlace se configura a través de la API de Gateway de Kubernetes y su extensión de inferencia, y se comunica con la API compatible con OpenAI hacia las aplicaciones, de modo que las aplicaciones, las rutas y los backends sigan siendo portátiles en las implementaciones de la puerta de enlace.
  • La seguridad es lo primero: Todos los componentes y los datos residen dentro del límite aislado de la GDC. La TLS finaliza en Gateway, la puerta de enlace inserta las credenciales de backend y el acceso a la red se restringe con los objetos NetworkPolicy y ProjectNetworkPolicy.
  • Soberanía de los datos: Las instrucciones, las respuestas, los pesos del modelo y los datos de uso nunca salen de la organización de GDC del cliente, y no se requiere conectividad externa para la operación.
  • Separación de responsabilidades: La API de Gateway orientada a roles permite que el administrador de la plataforma sea propietario de las políticas de GatewayClass, Gateway, TLS y de red, mientras que los equipos de aplicaciones son propietarios de sus recursos de AIGatewayRoute, AIServiceBackend y InferencePool en sus propios espacios de nombres.
  • Plano de control y plano de datos desacoplados: Los controladores solo traducen la configuración. La ruta de solicitud consta del proxy de Envoy, su proceso secundario externo y el selector de extremos, que siguen publicando tráfico si se reinicia un controlador.
  • Abierta y flexible: La arquitectura usa software de código abierto en todo el proceso (Envoy Gateway, Envoy Agent Router, Gateway API Inference Extension, Ollama, vLLM), y las implementaciones alternativas pueden entregar los mismos recursos de la API de Gateway.
  • Escalabilidad y rendimiento: El plano de datos se escala horizontalmente agregando réplicas de proxy y verticalmente ajustando la CPU y la memoria. El balanceo de cargas compatible con el servidor de modelos mantiene las GPUs saturadas sin sobrecargar las réplicas individuales.
  • Experiencia del usuario final simplificada: Un extremo, un formato de API y una credencial para cada modelo acortan la ruta desde la implementación del modelo hasta el consumo.
  • Resistencia: Las verificaciones de estado y la replicación de Kubernetes, los reintentos de Envoy y la conmutación por recuperación basada en la prioridad entre los backends mantienen el extremo disponible cuando fallan las réplicas individuales del modelo.

Consideraciones

  • Escalabilidad y rendimiento:
    • Los componentes de la puerta de enlace son cargas de trabajo solo de CPU. El proxy de Envoy Deployment de un Gateway se escala horizontalmente aumentando su recuento de réplicas (recurso EnvoyProxy) y verticalmente aumentando las solicitudes de CPU y memoria. La inspección del cuerpo por parte del procesador externo cuesta CPU proporcional al tamaño de la solicitud y la respuesta; las respuestas transmitidas se procesan de forma incremental.
    • El balanceo de cargas que tiene en cuenta el servidor de modelos solo se aplica a los backends adjuntos como un InferencePool; el proxy balancea la carga de los backends adjuntos como un AIServiceBackend en los extremos de su Service.
    • La puerta de enlace no agrega capacidad de GPU: la capacidad de procesamiento y la latencia están limitadas por los servidores de modelos. Dimensiona las implementaciones del modelo con el conjunto de guías complementarias (vLLM para alta capacidad de procesamiento, Ollama para facilitar el uso y la evaluación solo con CPU).
    • Las generaciones largas necesitan tiempos de espera de solicitud y de inactividad más largos que las APIs de HTTP típicas. Configúralos en las rutas y las políticas, en lugar de en los clientes.
  • Administración de recursos:
    • Todos los componentes de la puerta de enlace se ejecutan en nodos de CPU y no necesitan acelerador. En la siguiente tabla, se indica el tamaño aproximado para una implementación funcional. La implementación de referencia establece las solicitudes y los límites exactos; los valores de producción dependen del porcentaje de solicitudes y los tamaños de carga útil.
    • En la siguiente tabla de puertos, se enumeran todos los puertos que deben admitir las políticas de red.
    • La planificación de la GPU pertenece a las implementaciones de modelos: los nombres de los recursos del acelerador se descubren a partir de los nodos, como se describe en el conjunto de guías complementarias.

Tamaño indicativo de los componentes de la puerta de enlace (solo CPU)

Componente Réplicas CPU (solicitud) Memoria (solicitud) Notas
Controlador de Envoy Gateway 1 100 a 500 m 256 Mi–1 Gi Plano de control; no está en la ruta de la solicitud
Controlador del enrutador del agente de Envoy 1 100 a 500 m 256 Mi a 512 Mi Plano de control y servidor de extensiones
Proxy de Envoy Pod (proxy + sidecar del procesador externo) De 1 a 2 por Gateway 500 m–2 512 MiB a 2 GiB Escala con la frecuencia de solicitudes y el tamaño de la carga útil
Selector de extremos 1 por InferencePool 100 a 500 m 256 Mi a 512 Mi Recopila las métricas del servidor de modelos
Servicio de límite de frecuencia (opcional) 1 100 a 500 m 256 Mi a 512 Mi Solo con el límite de frecuencia global
Redis (opcional) 1 100 a 500 m 256 Mi–1 Gi Solo con el límite de frecuencia global

Puertos de red

Puerto Componente Objetivo
80 / 443 Proxy de Envoy (objetos de escucha de Gateway) Punto de entrada HTTP / HTTPS en la VIP de LoadBalancer
1063 Controlador del router del agente de Envoy (servidor de extensión) Llamadas de gRPC desde el administrador de extensiones de Envoy Gateway
9002 Selector de extremos Llamadas a gRPC de ext_proc desde el proxy de Envoy
6379 Redis Contadores de límite de frecuencia
8000 vLLM API compatible con OpenAI y métricas del servidor del modelo
11434 Ollama Ollama y la API compatible con OpenAI del servidor de modelos
  • Disponibilidad y confiabilidad:
    • El proxy y el procesador externo se ejecutan en el mismo Pod; varias réplicas detrás de la máscara de LoadBalancer Service enmascaran las fallas individuales de Pod, y los controladores pueden reiniciarse sin interrumpir el tráfico.
    • Las reglas de AIGatewayRoute pueden enumerar varios backends con prioridades para que la puerta de enlace recurra a otro conjunto de réplicas o servidor de modelos cuando un backend no esté en buen estado.
    • El selector de extremos es un Deployment por grupo. Si no está disponible, fallarán las solicitudes a ese InferencePool hasta que vuelva a estar disponible. Ejecútalo con solicitudes de recursos y sondeos de disponibilidad, y supervisa su funcionamiento como si fuera un componente del plano de datos.
    • Redis solo contiene contadores de límites de frecuencia. Una interrupción de Redis afecta los límites de frecuencia, no el enrutamiento.
  • Complejidad operativa:
    • Alineación de versiones entre Envoy Gateway, Envoy Agent Router y la extensión de inferencia de la API de Gateway: Actualiza los tres componentes juntos con la combinación probada (Envoy Gateway 1.8.4, Envoy Agent Router 1.1.0 y la extensión de inferencia de la API de Gateway 1.5.0).
    • Ciclo de vida aislado: Cada imagen y gráfico se vuelve a propagar en Harbor para cada actualización. El recurso EnvoyProxy y los valores del gráfico fijan el registro y el secreto de extracción.
    • Dos capas de configuración: GatewayClass / Gateway/EnvoyProxy propiedad de la plataforma y AIGatewayRoute / AIServiceBackend/InferencePool propiedad del equipo; incorporar un modelo nuevo significa agregar una regla de enrutamiento y un backend, no una puerta de enlace nueva.
    • Supervisión: Tasa de solicitudes, latencia (incluido el tiempo hasta el primer token), uso de tokens por modelo y por consumidor, puntuación del Selector de extremos y utilización de la GPU de los servidores de modelos.
    • InferenceObjective sigue siendo una API en versión alfa (v1alpha2), por lo que se esperan cambios en el esquema entre las versiones de la extensión de Inference.
  • Seguridad y cumplimiento:
    • Toda la solución opera dentro del perímetro de seguridad aislado de la GDC.
    • Las políticas de red son obligatorias: un espacio de nombres NetworkPolicy admite tráfico del proxy a los puertos del servidor del modelo (8000, 11434) y al selector de extremos (9002), y un ProjectNetworkPolicy admite tráfico del cliente a la VIP LoadBalancer cuando los consumidores residen fuera del proyecto.
    • La TLS finaliza en Gateway con un certificado almacenado en un Secret de Kubernetes; los clientes solo ven el extremo de la puerta de enlace.
    • Las credenciales de upstream (por ejemplo, una clave de API que requiere un servidor de modelos) se almacenan en objetos Secret a los que hace referencia un objeto BackendSecurityPolicy y el gateway las inserta, por lo que las aplicaciones nunca tienen credenciales de backend.
    • La limitación de frecuencia basada en tokens limita el consumo de capacidad de GPU costosa por consumidor o por modelo.
    • Las cuentas de robot de Harbor y los secretos de extracción de imágenes de Kubernetes garantizan el acceso seguro a las imágenes de contenedor, mientras que el RBAC de la API de Gateway orientado a roles separa las responsabilidades de la plataforma y la aplicación.

Decisiones de diseño

Se tomaron las siguientes decisiones de diseño clave para esta arquitectura de referencia:

Decisión 1: Implementación de la puerta de enlace de IA: Enrutador de agentes de Envoy de código abierto en la puerta de enlace de Envoy en comparación con distribuciones alternativas

Contexto Decisión clave Razones
La puerta de enlace de IA es la principal opción de arquitectura con alternativas viables, desde opciones de código abierto autoadministradas hasta ofertas con asistencia comercial: (a) Envoy Agent Router en Envoy Gateway (código abierto), (b) kgateway y agentgateway (implementaciones de API de puerta de enlace de código abierto que también controlan el tráfico del proveedor de LLM, las herramientas de MCP y la comunicación de agente a agente en un plano de datos, opcionalmente con asistencia del proveedor de solo.io) y (c) Solo Enterprise para agentgateway como la opción premium con asistencia comercial. La implementación de referencia usa el Envoy Agent Router de código abierto en Envoy Gateway. Las alternativas siguen siendo opciones válidas detrás de los mismos recursos de la API de Gateway. Se recomienda una distribución con asistencia comercial para los entornos de producción que requieren asistencia dedicada del proveedor. Ventajas de código abierto: Ligero y conforme a los estándares, enrutamiento de L7 de alto rendimiento, sin tarifas de licencias, ideal para evaluar la solución antes de comprometerse con una oferta pagada. El enrutador de Envoy Agent es la opción validada en este conjunto de guías. Desventajas del código abierto: La asistencia se ofrece según el criterio del mejor esfuerzo por parte del equipo de Soluciones y se basa en la comunidad, lo que podría no satisfacer los entornos de producción principales. Ventajas de Premium: Acuerdos de asistencia empresarial para el ciclo de vida de la puerta de enlace y, a menudo, capacidades avanzadas de agentes Desventajas de Premium: Acuerdo de licencia o asistencia pagado y una relación adicional con el proveedor.

Decisión 2: API de Kubernetes Gateway con la extensión de inferencia en comparación con Ingress o una API de puerta de enlace propietaria

Contexto Decisión clave Razones
Los extremos de inferencia se pueden exponer con la API de Ingress heredada, un formato de configuración específico de la puerta de enlace o la API de Kubernetes Gateway. El balanceo de cargas que tiene en cuenta el modelo también necesita una forma de describir los grupos de servidores de modelos y sus prioridades. La solución se estandariza en la API de Gateway de Kubernetes (GatewayClass, Gateway, rutas) implementada por Envoy Gateway y en la extensión de inferencia de la API de Gateway (InferencePool, InferenceObjective, Endpoint Picker) para el enrutamiento que tiene en cuenta el modelo. La API de Gateway es el estándar de Kubernetes que reemplaza a Ingress, está orientada a roles (equipos de plataforma y de aplicaciones) y es portátil en todas las implementaciones. La extensión de inferencia es el estándar de la comunidad para el enrutamiento que tiene en cuenta el servidor de modelos (profundidad de la cola, caché de KV, prioridades) y es compatible con el enrutador del agente de Envoy de forma predeterminada. Las distribuciones de puerta de enlace alternativas implementan las mismas APIs, lo que mantiene reversible la decisión 1.

Decisión 3: Enrutamiento basado en el cuerpo en el campo model de las solicitudes compatibles con OpenAI como extremo unificado

Contexto Decisión clave Razones
Las aplicaciones pueden dirigirse a los modelos a través de un extremo por modelo (basado en host o ruta), a través de un encabezado personalizado establecido por el cliente o a través del campo model que ya incluye cada solicitud compatible con OpenAI. La puerta de enlace expone un extremo compatible con OpenAI y rutas en el campo model: El procesador externo lo extrae en el encabezado x-ai-eg-model y las reglas AIGatewayRoute coinciden con ese encabezado. Los clientes y los SDK existentes compatibles con OpenAI funcionan sin cambios y cambian de modelo con solo modificar una cadena. Los extremos, las credenciales y la ubicación del modelo pueden cambiar sin necesidad de modificar las aplicaciones. Las mismas reglas pueden asignar un nombre de modelo a varios backends para la división del tráfico, la conmutación por error o las anulaciones del nombre del modelo.

Decisión 4: Transferencia de artefactos aislados a Harbor en comparación con las extracciones a pedido

Contexto Decisión clave Razones
La instalación upstream extrae imágenes de contenedor de registros públicos y gráficos de Helm como artefactos de OCI a pedido, lo que es imposible en un entorno aislado. Todas las imágenes de contenedor (proxy de Envoy, Envoy Gateway, controlador y procesador externo de Envoy Agent Router, servicio de límite de frecuencia, Endpoint Picker, Redis) y los gráficos de Helm de Envoy Gateway y Envoy Agent Router se propagan en un proyecto de Harbor con seed_registry.sh (crane), los gráficos se renderizan sin conexión con helm template desde Harbor, y el recurso EnvoyProxy y los valores del gráfico fijan el registro de Harbor y el secreto de extracción. Un paso de inicialización repetible y auditable por versión; el clúster nunca necesita conectividad externa; la fijación de versiones hace que las actualizaciones sean explícitas y reversibles.

Decisión 5: límite de frecuencia opcionales basados en tokens con Redis en comparación con los límites basados solo en solicitudes

Contexto Decisión clave Razones
La capacidad de la GPU se consume por token, no por solicitud. Un límite de recuento de solicitudes no puede proteger un modelo compartido de algunas instrucciones muy grandes o generaciones largas. Límite de frecuencia global en Envoy Gateway necesita un almacén de contadores compartido. El límite de frecuencia basado en tokens es una función opcional de la arquitectura: El procesador externo registra los tokens de entrada, salida y totales por solicitud (llmRequestCosts), un BackendTrafficPolicy aplica el presupuesto y una instancia de Redis (Redis 8.10, implementada en el clúster o en una instancia existente) almacena los contadores. Las implementaciones sin límite de frecuencia no necesitan Redis. El uso se mide en la unidad que refleja el costo, los presupuestos se aplican de manera coherente en todas las réplicas del proxy y los clientes que necesitan cuotas solo pagan por la dependencia.

Decisión 6: Topología: Plano de control y de datos de la puerta de enlace en un espacio de nombres dedicado de un clúster estándar, modelos en espacios de nombres de la aplicación

Contexto Decisión clave Razones
La puerta de enlace podría ejecutarse en un clúster dedicado, en cada espacio de nombres de la aplicación o una vez por clúster estándar junto a los modelos que presenta. Los modelos de código abierto en GDC aislada se implementan en clústeres estándar (conjunto de guías complementarias). El plano de control de Envoy Gateway y Envoy Agent Router, y el plano de datos del proxy de Envoy se ejecutan en un espacio de nombres dedicado del clúster estándar que aloja los modelos: AIGatewayRoute, AIServiceBackend, InferencePool y las implementaciones de modelos residen en los espacios de nombres de la aplicación y se hace referencia a ellos en todos los espacios de nombres. Las solicitudes permanecen dentro de la red del clúster entre el proxy y los modelos Pod (latencia más baja, sin balanceadores de cargas adicionales), el administrador de la plataforma es propietario del espacio de nombres de la puerta de enlace, mientras que los equipos de aplicaciones son propietarios de sus rutas y modelos, y el selector de extremos puede recuperar los servidores de modelos directamente. Una puerta de enlace del cliente por proyecto que reenvía a una puerta de enlace del servidor central sigue siendo una extensión de esta topología para el consumo de varios proyectos.

Supuestos y limitaciones

  • El entorno aislado de GDC 1.16.2-hf1 o posterior está disponible con un clúster estándar que ejecuta Kubernetes v1.32.13-gke.400 o posterior.
  • Hay suficientes recursos de hardware (especialmente GPUs) para los backends de servicio del modelo; los componentes de la puerta de enlace se ejecutan en nodos de CPU. Los modelos reales necesitan GPUs; los modelos pequeños en Ollama pueden ejecutarse en la CPU solo para la evaluación funcional.
  • La instancia de Harbor está configurada y es accesible, y hay disponible una estación de trabajo con acceso a Internet y conectividad con el entorno de GDC (API de Harbor y Kubernetes) para propagar imágenes y gráficos.
  • Los usuarios tienen los permisos necesarios: los roles de proyecto Harbor Instance Viewer y Standard Cluster Admin, además de un StandardClusterRoleBinding para el rol cluster-admin en el clúster estándar para la instalación con alcance del clúster (CRD, GatewayClass, espacios de nombres). Consulta la implementación de referencia.
  • Los backends de entrega de modelos exponen una API compatible con OpenAI. Los backends adjuntos como InferencePool también exponen las métricas compatibles con vLLM en las que se basa el Selector de extremos.
  • Limitación: El equipo de Soluciones brinda asistencia para los componentes de código abierto (Envoy Gateway, Envoy Agent Router y Gateway API Inference Extension) en función del mejor esfuerzo. La asistencia dedicada del proveedor requiere una distribución con asistencia comercial (Decisión 1).
  • Limitación: InferenceObjective es una API alfa (inference.networking.x-k8s.io/v1alpha2) y puede cambiar entre las versiones de la extensión de Inference.
  • Limitación: Se requiere una VIP de LoadBalancer para Gateway y un ProjectNetworkPolicy para los consumidores fuera del proyecto. Dentro del proyecto, los clientes en el clúster o kubectl port-forward pueden acceder a la puerta de enlace Service directamente.
  • Limitación: Gemini en GDC, el ajuste del modelo, los modelos de IA generativa que no son LLM y la entrega de modelos de varios nodos están fuera del alcance de esta versión de la solución.

Flujo de usuarios

A continuación, se muestra un flujo de usuario integral para la puerta de enlace de IA en GDC con aislamiento de aire: primero, la ruta de solicitud en la que se basa un desarrollador de aplicaciones y, luego, la ruta de configuración que sigue el administrador de la plataforma.

1. Ruta de solicitud del desarrollador

Una aplicación o un agente solo necesitan el extremo de la puerta de enlace, una credencial de cliente si la puerta de enlace exige una y el nombre del modelo.

  • Envía la solicitud: La aplicación llama a POST /v1/chat/completions en el extremo de la puerta de enlace con un cuerpo JSON compatible con OpenAI que nombra el modelo (por ejemplo, "model": "gemma"), exactamente como llamaría a cualquier servicio compatible con OpenAI.
  • Ingresa a la puerta de enlace: La solicitud llega a la VIP de LoadBalancer de Gateway; el proxy de Envoy finaliza la TLS y coincide con el objeto de escucha y la ruta.
  • Procesa el cuerpo: El proxy entrega la solicitud al procesador externo del enrutador del agente de Envoy, que analiza el cuerpo, extrae el nombre del modelo en el encabezado x-ai-eg-model y traduce la carga útil al esquema de backend si es diferente.
  • Selecciona el backend: La regla AIGatewayRoute que coincide con el nombre del modelo selecciona un AIServiceBackend (por ejemplo, el Service de Ollama) o un InferencePool (por ejemplo, un conjunto de réplicas de vLLM). Para un InferencePool, el selector de extremos elige la réplica con la cola más corta y la mejor coincidencia de caché de KV.
  • Reenvío y respuesta: El proxy inserta credenciales upstream cuando se aplica un BackendSecurityPolicy, reenvía la solicitud al Pod elegido, transmite la respuesta y permite que el procesador externo registre el uso de tokens, lo que alimenta las métricas y, cuando se configura, el límite de frecuencia basado en tokens.
  • Cambiar de modelo: Para usar otro modelo, el desarrollador cambia la cadena model. No se necesita un extremo, una credencial ni una biblioteca cliente nuevos.

2. Ruta de configuración del administrador de la plataforma

  • Propaga artefactos en Harbor: Crea las cuentas de robot de Harbor y, luego, copia las imágenes de contenedor y los gráficos de Helm de Envoy Gateway y Envoy Agent Router en Harbor con seed_registry.sh desde una estación de trabajo con acceso a Internet.
  • Instala Envoy Gateway: Renderiza los gráficos de CRD y del controlador desde Harbor con helm template y aplícalos en el espacio de nombres de la puerta de enlace; crea el recurso EnvoyProxy que fija la imagen del proxy y el secreto de extracción, y verifica el controlador con un GatewayClass, Gateway y HTTPRoute básicos.
  • Instala Envoy Agent Router: Instala las CRD de Envoy Agent Router y las CRD de la extensión de inferencia de la API de Gateway, implementa el controlador de Envoy Agent Router y vuelve a configurar Envoy Gateway para que llame a su servidor de extensión (puerto 1063) y acepte backends de InferencePool. De manera opcional, implementa Redis y habilita el servicio de límite de velocidad global.
  • Expón la puerta de enlace: Crea GatewayClass y Gateway con los objetos de escucha HTTP y HTTPS (certificado TLS Secret), espera la VIP de LoadBalancer y aplica ProjectNetworkPolicy para los consumidores fuera del proyecto.
  • Adjunta modelos: Implementa los backends de entrega de modelos con el conjunto de guías complementarias y, luego, crea recursos AIServiceBackend para Service y InferencePool compatibles con OpenAI, además de recursos de Endpoint Picker para conjuntos de réplicas compatibles con vLLM, junto con los objetos de espacio de nombres NetworkPolicy.
  • Publica la ruta: Crea el objeto AIGatewayRoute con una regla por nombre de modelo (enrutamiento basado en el cuerpo) y, cuando sea necesario, objetos BackendSecurityPolicy y BackendTrafficPolicy para las credenciales de nivel superior y los presupuestos de tokens.
  • Validación y operación: Llama a /v1/models y /v1/chat/completions a través de la VIP (o una alternativa de kubectl port-forward), verifica el proxy, el procesador externo y las métricas del selector de extremos, y entrega los nombres del extremo y del modelo a los equipos de aplicaciones. Ajusta la escala de las réplicas de proxy y las implementaciones de modelos de forma independiente; actualiza Envoy Gateway, Envoy Agent Router y la extensión de inferencia juntos.

Los pasos detallados se proporcionan en la implementación de referencia del enrutador de Envoy Agent y en la guía del usuario del enrutamiento basado en el cuerpo con el enrutador de Envoy Agent.

Materiales adicionales
