Opções do gráfico de colunas

Observação: esta página descreve as opções de visualização do Looker. Para mais informações sobre as visualizações do Data Studio, consulte Tipos de gráficos no Data Studio.

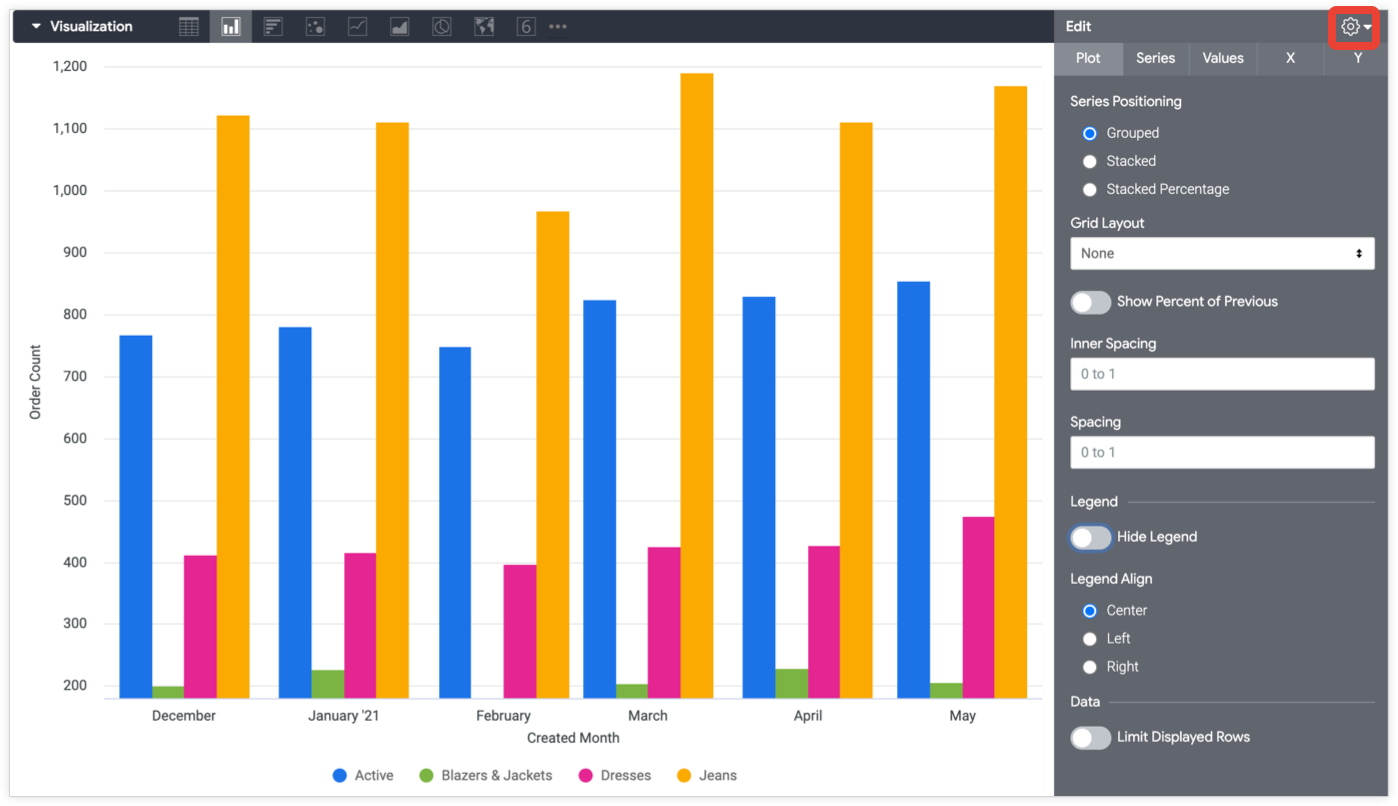

Nesta página, descrevemos as opções para editar gráficos de colunas no menu de visualização. Para usar uma visualização de gráfico de colunas, selecione a opção Coluna na barra Visualização da Análise. Em seguida, selecione a opção Editar na barra de visualização para editar o gráfico.

Algumas das opções listadas nesta página de documentação podem estar esmaecidas ou ocultas quando entram em conflito com outras configurações que você escolheu.

Opções do menu de gráfico

Posicionamento da série

É possível especificar como as séries são agrupadas visualmente em um gráfico. Nem todas as opções a seguir se aplicam a todos os tipos de gráfico:

• Agrupado: para gráficos de colunas e de barras. As séries são agrupadas lado a lado.
• Sobreposição: para gráficos de dispersão, de linhas e de área. As séries são sobrepostas no gráfico.
• Empilhada: os valores da série são adicionados ao eixo y, de modo que cada série consecutiva apareça acima da anterior. Verifique se as unidades de todas as séries são iguais.
• Porcentagem empilhada: os valores das séries são mostrados como porcentagens empilhadas no eixo Y, em que todos os valores somam entre 99% e 101%. Para aumentar a precisão, aumente as casas decimais do Formato do valor.

Layout em grade

É possível separar ou organizar um gráfico em vários gráficos menores, cada um representando uma única linha ou tabela dinâmica da tabela de resultados.

É possível separar um gráfico em até 12 gráficos menores. Se você tiver mais de 12 linhas ou tabelas dinâmicas, limite os dados usando as opções Limite de linhas, Limite de colunas ou Limitar linhas exibidas.

A configuração Layout de grade inclui as seguintes opções:

• Nenhum: exibe os dados como um único gráfico.

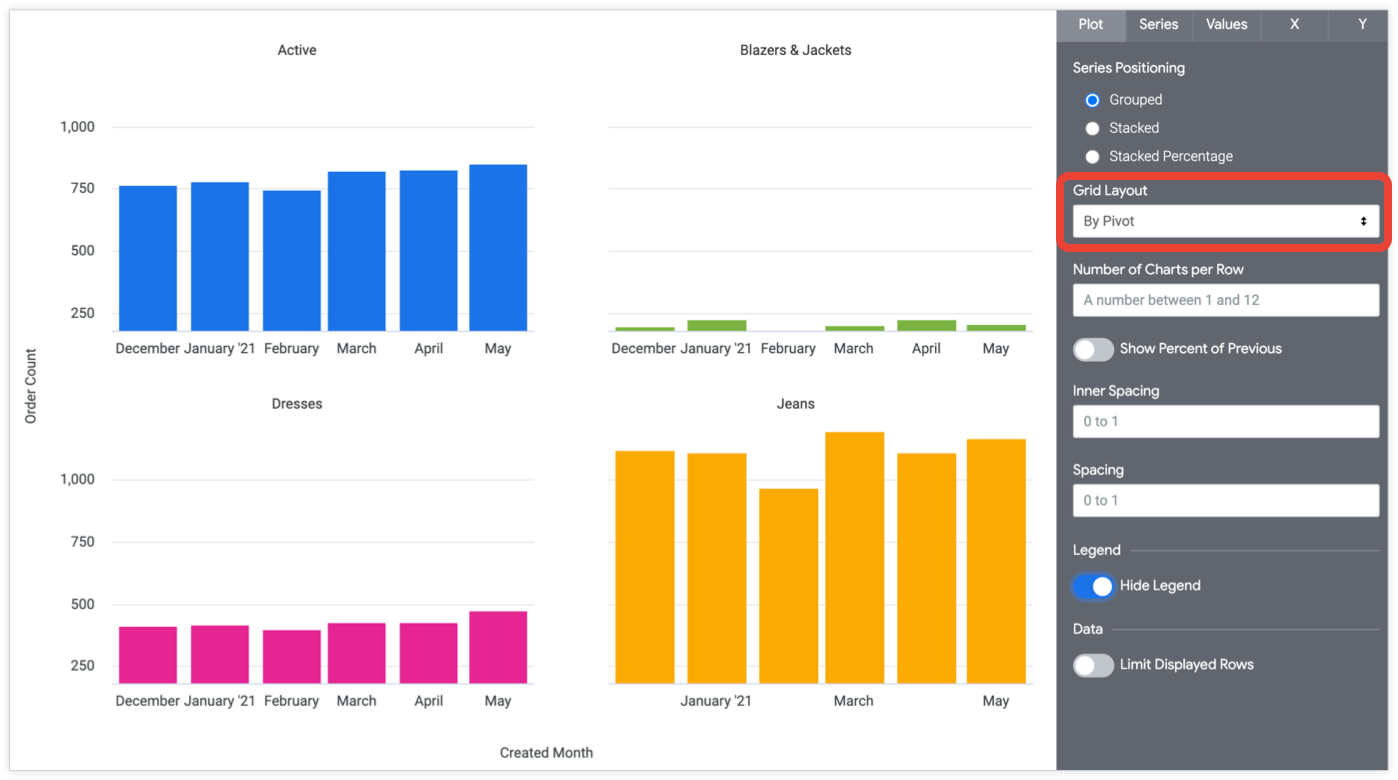

• Por tabela dinâmica: separe o gráfico em vários gráficos menores com base em uma tabela dinâmica na tabela de resultados.

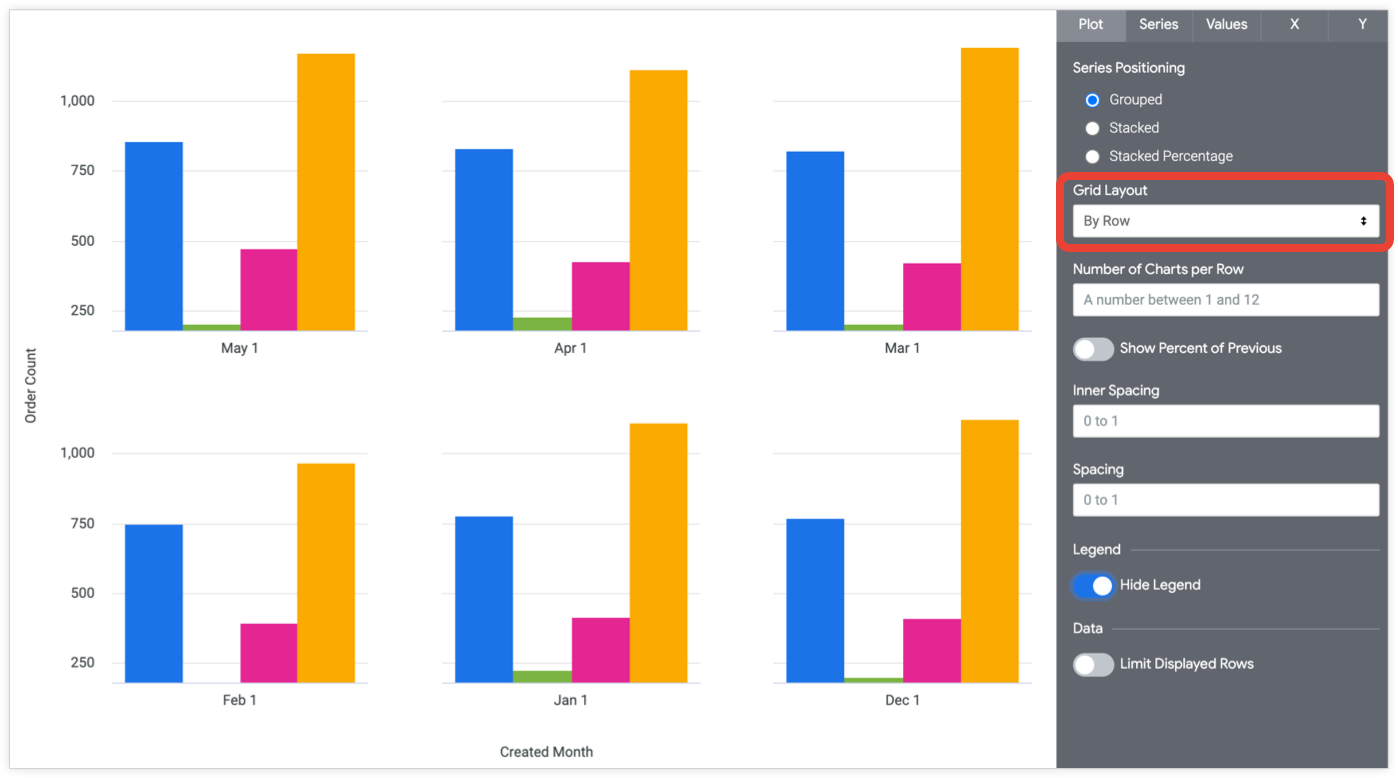

• Por linha: separe o gráfico em vários gráficos menores que correspondem às linhas na tabela de resultados.



Quando você seleciona Por tabela dinâmica ou Por linha no menu suspenso, a opção Número de gráficos por linha aparece. Você pode inserir um número entre 1 e 12. Se você não inserir um número, o Looker vai organizar os gráficos da maneira mais uniforme possível.

Quando usado com painéis, o layout de grade se torna responsivo ao tamanho e à forma do bloco do painel, desde que o Número de gráficos por linha não esteja definido.

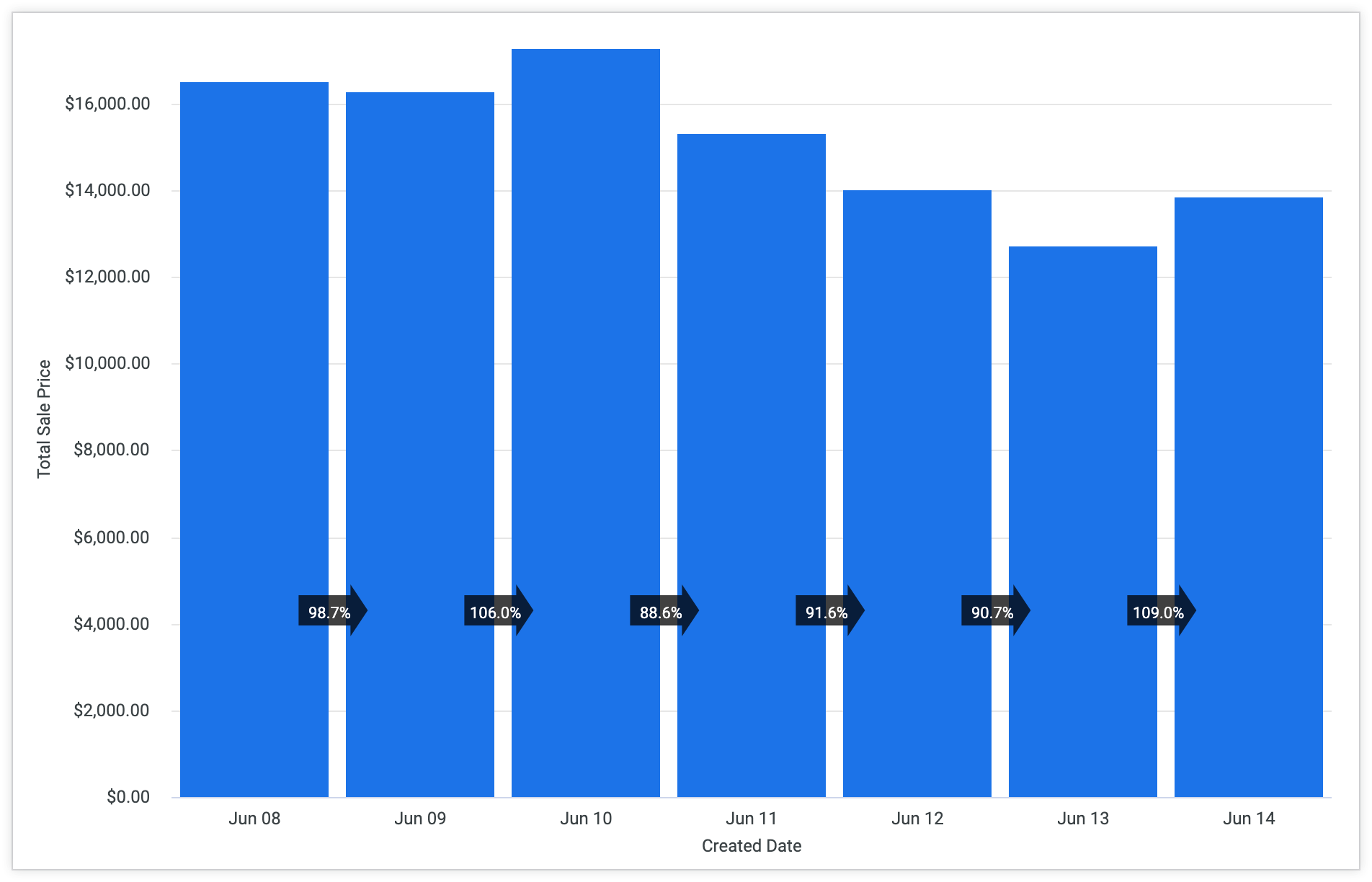

Mostrar porcentagem do valor anterior

Quando a opção Agrupado está selecionada na seção Posicionamento da série da guia Gráfico, e a opção Ordinal está selecionada na seção Tipo de escala da guia X, você pode ativar a opção Mostrar porcentagem do anterior na guia Gráfico para exibir setas de mudança percentual no gráfico.

Para cada série, essas setas mostram a porcentagem do valor anterior da esquerda para a direita.

Você pode arrastar e soltar as setas de variação percentual para reposicioná-las ao visualizar o gráfico.

Classificar pilhas

É possível ordenar cada fatia de um gráfico empilhado ou de porcentagem empilhada pelo tamanho de cada fatia:

• Padrão: os valores da série são ordenados de acordo com a posição deles na tabela de dados.
• Crescente: os menores valores da série são posicionados na parte de baixo, e os valores diminuem de tamanho em direção à parte de cima.
• Decrescente: os maiores valores da série são posicionados na parte de baixo, e os valores aumentam em direção ao topo.

A opção Classificar pilhas só está disponível com o Posicionamento da série definido como "Empilhado" ou "Porcentagem empilhada".

Espaçamento interno

É possível definir o espaçamento entre as colunas de um grupo. Esse parâmetro está disponível para gráficos que têm o Posicionamento da série agrupado. Essa opção aceita valores entre 0 e 1. Insira 0 para o espaçamento mínimo entre colunas em um grupo. Insira 1 para o espaçamento máximo.

Espaçamento

É possível definir o espaçamento entre grupos de colunas. Esse parâmetro aceita valores entre 0 e 1. Insira 0 para o espaçamento mínimo entre colunas em um grupo. Insira 1 para o espaçamento máximo.

Ocultar legenda

É possível alternar a aparência da legenda da série em um gráfico. Essa opção só fica disponível quando há mais de uma série (exceto no caso de um gráfico de pizza).

Alinhamento da legenda

Você pode especificar se a legenda da série aparece à esquerda, no centro ou à direita do gráfico. Essa opção só fica disponível quando a opção Ocultar legenda está desativada e há mais de uma série.

Limitar linhas mostradas

É possível mostrar ou ocultar linhas em uma visualização com base na posição delas nos resultados. Por exemplo, se a visualização mostrar uma média contínua de sete dias, talvez você queira ocultar as primeiras seis linhas.

Clique em Limitar linhas exibidas para ativar ou desativar esse recurso. Quando esse recurso está ativado, é possível especificar as seguintes opções:

• Ocultar ou Mostrar: escolha Ocultar para excluir determinadas linhas da visualização. Escolha Mostrar para exibir apenas um número limitado de linhas na visualização.
• Primeiro ou Último: escolha se as linhas a serem ocultadas ou mostradas são as primeiras ou as últimas no conjunto de resultados.
• Número: especifique o número de linhas que serão ocultadas ou mostradas.

Na seção "Dados" do Look ou da Análise, as linhas excluídas são sombreadas com uma cor mais escura.

Essa opção depende da ordem das linhas. Mudar a ordem de classificação da consulta ou adicionar um limite de linhas pode alterar as linhas que aparecem ou ficam ocultas na visualização.

Editar configuração do gráfico

O botão Editar configuração do gráfico na parte de baixo do menu de visualização abre o Editor de configuração do gráfico. Esse editor permite modificar as visualizações do HighCharts expondo determinados parâmetros JSON da visualização, o que permite uma personalização profunda. Essas personalizações não interagem dinamicamente com os dados.

O botão Editar configuração do gráfico vai estar disponível se você tiver a função de administrador do Looker ou a permissão can_override_vis_config.

Consulte a seção Exemplos do artigo sobre o Editor de Configuração de Gráficos para ver exemplos de alguns casos de uso comuns, incluindo os seguintes:

• Como mudar a cor do plano de fundo e do texto do eixo
• Formatação condicional de valores em uma série
• Como personalizar a cor da dica
• Adicionar intervalos de referência verticais e legendas
• Adicionar anotações de gráfico

Opções do menu de séries

O menu de séries controla como o gráfico mostra cada série de dados.

Cores

É possível definir a paleta de cores de um gráfico na seção Cores.

Coleção

Com uma coleção, você pode criar visualizações e dashboards temáticos que combinam entre si. Todas as coleções de cores integradas do Looker aparecem na página de documentação Coleções de cores. O administrador do Looker também pode criar uma coleção de cores personalizada para sua organização.

Você pode escolher uma coleção de cores no menu suspenso Coleção. A seção Paleta será atualizada com uma paleta da coleção de cores escolhida.

Paleta

Depois de selecionar uma coleção de cores, você pode escolher uma Color Palette diferente da coleção ou personalizar sua Color Palette clicando na Color Palette. Isso abre o seletor de paletas e mostra todas as paletas da coleção.

As cores são atribuídas a cada série em ordem. Para uma paleta categórica, a primeira cor é atribuída à primeira série e assim por diante. Para uma paleta sequencial ou divergente, a cor na extremidade esquerda da paleta é atribuída à primeira série, e as cores de cada série restante se movem para a direita na paleta. Se a consulta retornar mais séries de dados do que as cores listadas, as cores vão se repetir desde o início da paleta, primeiro como uma versão mais clara de cada cor e depois como uma versão mais escura.

Como criar uma paleta de cores personalizada

Para criar uma paleta de cores personalizada, selecione a guia Personalizada no seletor de paleta. É possível editar sua paleta de várias maneiras:

• Clique em uma das cores para editá-la.
• Clique nos botões + ou - para adicionar uma cor ao final da paleta ou remover uma cor selecionada.
• Clique em EDITAR TUDO no canto inferior direito do menu para usar uma lista separada por vírgulas de valores de cor.

Para mudar uma cor selecionada ou editar todas as cores de uma vez, insira strings hexadecimais, como #2ca6cd, ou nomes de cores CSS, como mediumblue, na caixa de valor de cor na parte de baixo do seletor.

Para abrir um seletor de cores, clique na roda de cores à direita da caixa de valor de cor. O valor hexadecimal correspondente a essa cor aparece na caixa de valor de cor.

Se você clicar em EDITAR TUDO, a caixa de valor de cor será preenchida com os códigos hexadecimais da paleta de cores que você escolheu ou personalizou. Copiar e colar essa lista é a melhor maneira de copiar paletas de cores personalizadas de um gráfico para outro.

Cores reversas

É possível inverter as cores usadas em uma paleta. Para uma paleta categórica, isso aplica a última cor da paleta à primeira série, a penúltima cor da paleta à segunda série e assim por diante. Para uma paleta sequencial ou divergente, isso aplica a cor na extremidade direita da paleta à primeira série e se move para a esquerda na paleta para as séries restantes.

Mostrar nome completo do campo

É possível determinar se o nome da visualização será mostrado com o nome do campo para cada título de eixo e nome de série. Quando a opção Mostrar nome completo do campo está desativada, geralmente apenas o nome do campo é exibido. No entanto, as medições do tipo count mostram apenas o nome da visualização.

Personalizações

É possível personalizar cada série no gráfico de várias maneiras:

1. Clique na seta ao lado de uma série para abrir as opções.
2. Clique na amostra de cor para selecionar uma cor personalizada para a série. Isso substitui a paleta de cores definida pela opção Cores.
3. Na seção Rótulo, insira um rótulo de série personalizado. Esse rótulo opcional afeta a legenda e as dicas do gráfico.
4. Na seção Tipo, selecione um tipo de visualização diferente para a série. Essa configuração opcional é útil para combinar diferentes tipos de visualização no mesmo gráfico, como mostrar uma série como colunas e outra como uma linha.
5. Na seção Pontos, para tipos de série de linha, área ou dispersão, selecione a forma dos pontos do gráfico.

6. Clique na chave Dica personalizada para configurar dicas no editor de visualização da Análise usando uma combinação de configurações UI e um editor de HTML compatível com modelos Liquid. Saiba mais sobre as dicas personalizadas.

   Observação: as dicas personalizadas não são compatíveis com gráficos de rosca múltiplos, gráficos de nuvem de palavras, gráficos de mapa estático (regiões), gráficos de mapas estáticos (pontos), gráficos criados com o Editor de configuração de gráficos (exceto gráficos de Sankey) ou visualizações personalizadas.

Opções do menu de valores

Identificadores de valores

É possível alternar a aparência dos rótulos de valor para cada ponto de dados em um gráfico.

Rotular colunas nulas

É possível ativar ou desativar a exibição de rótulos para pontos de dados nulos.

Identificadores de totais

É possível alternar a exibição dos totais de cada grupo empilhado de pontos de dados em um gráfico. A opção Rótulos de totais só está disponível com o Posicionamento da série empilhado.

Mostrar silhueta da série desativada

É possível ativar uma representação levemente sombreada de uma série desativada em um gráfico empilhado. Clique no nome de uma série na legenda inferior da visualização para desativar ou ativar a série na visualização. A opção Mostrar silhueta da série desativada só está disponível com o Posicionamento da série empilhado.

Cor dos totais

É possível definir a cor dos rótulos de totais. Clique na amostra de cor para conferir as paletas ou selecione uma cor personalizada para os rótulos de totais. A opção Cor dos totais só fica disponível quando o Posicionamento da série está definido como "Empilhado".

Cores de valores

É possível definir as cores dos rótulos de valor. Esse campo usa uma lista separada por vírgulas de um ou mais valores de cor. Os valores de cor podem ser formatados como strings hexadecimais RGB, como #2ca6cd, ou como nomes de cores CSS, como mediumblue.

Se você definir várias cores, elas serão atribuídas a cada série em ordem. A primeira série na tabela de base recebe a primeira cor e assim por diante. Se a consulta retornar mais séries de dados do que as cores listadas, o Looker vai atribuir a cor da série ao rótulo de valor depois que as cores personalizadas acabarem.

Se nenhum valor de cor for fornecido, o Looker vai atribuir a cor da série ao rótulo de valor.

Tamanho da fonte

É possível definir o tamanho da fonte dos rótulos de valor usando qualquer tamanho CSS válido. Por exemplo, é possível especificar um número de pixels, como 10px ou 12px.

Rotação de valor

É possível definir a rotação dos rótulos de valor. Esse parâmetro aceita valores entre -360 e 360, que indicam o número de graus para girar os rótulos. A Rotação de valores só está disponível com o Posicionamento da série "Agrupado" ou "Sobreposição".

Rotação de totais

É possível definir a rotação dos rótulos de totais. Esse parâmetro aceita valores entre -360 e 360, que indicam o número de graus para girar os rótulos. A Rotação de totais só está disponível com o Posicionamento da série empilhado.

Formato do valor

É possível especificar o formato do valor, independentemente da dimensão ou medida subjacente. O campo aceita formatação no estilo do Excel. Se nenhuma formatação for especificada, o valor será exibido no formato da dimensão ou medida subjacente.

O guia completo do MS Excel detalha como especificar esses formatos na documentação. No entanto, a formatação de cores não é compatível com o Looker no momento.

Dica: para desenvolvedores do Looker: a formatação usada no campo Formato do valor é igual à usada com o parâmetro LookML value_format, exceto que o parâmetro value_format exige que a string de formatação esteja entre aspas duplas. No campo Formato do valor, a string de formatação não está entre aspas.

A página de documentação Adicionar formatação personalizada a campos numéricos fornece mais informações sobre como usar a formatação personalizada.

Opções do menu X

Tipo de escala

É possível especificar como a escala do eixo x é calculada e exibida:

• Automático com base em dados: a escala é inferida dos dados subjacentes. Essa é a configuração padrão.

• Ordinal: os dados são mostrados no eixo X como entradas discretas e espaçadas de maneira uniforme, independentemente da distância relativa entre os pontos de dados.

• Hora: os dados são mostrados como valores de hora. O eixo x é rotulado com os incrementos de tempo apropriados.

Eixo inverso

É possível alternar a direção do eixo x. Quando essa opção está desativada, os valores aumentam da esquerda para a direita. Quando essa opção está ativada, os valores diminuem da esquerda para a direita.

Permitir zoom

Essa opção está disponível apenas para gráficos cartesianos (gráficos de colunas, barras, dispersão, linhas, área, cascata ou boxplot).

Essa opção fica ativada por padrão. Quando ele está ativado, é possível ampliar uma visualização em um dashboard, um Look ou uma Análise.

Consulte a página de documentação Como visualizar painéis ou Como visualizar Looks no Looker para saber como usar o recurso de zoom.

Quando essa opção está desativada, a opção Permitir zoom no menu Y fica oculta, e não é possível dar zoom na visualização.

Mostrar nome do eixo

É possível alternar a aparência do rótulo do nome do eixo x.

Nome do eixo personalizado

É possível definir o nome do eixo X usando qualquer valor de string. Essa opção só fica disponível quando Mostrar nome do eixo está ATIVADO.

Identificadores do valor do eixo

Rótulos de valor do eixo: ativa ou desativa a exibição de rótulos de valor no eixo x.

Linhas de grade

Você pode ativar ou desativar a exibição das linhas de grade que se estendem do eixo x. As linhas de grade são espaçadas com base no dimensionamento do eixo x.

Rotação de identificadores

É possível definir a rotação dos rótulos de valor do eixo X. Esse parâmetro aceita valores entre -360 e 360, que indicam o número de graus para girar os rótulos.

Formato do identificador de hora

É possível especificar como os rótulos de valor do eixo X aparecem em gráficos com uma dimensão de tempo no eixo X. Esse parâmetro aceita a sintaxe de formatação de tempo, conforme mostrado na lista a seguir. Consulte Formatação de tempo para gráficos do Looker para conferir todas as opções de formatação.

• %b '%y, %H:%M mostra Aug '14, 22:31
• %B %Y, %I:%M %p mostra August 2014, 10:31 PM
• %x %X mostra 12/15/2014 10:31:00
• %I:%M:%S %p mostra 10:31:00 PM

Opções do menu Y

Linhas de grade

É possível alternar a aparência das linhas de grade que se estendem do eixo y. As linhas de grade são espaçadas com base no dimensionamento do eixo y.

Eixo inverso

É possível alternar a direção do eixo y. Quando desativada, os valores aumentam ao subir no eixo. Quando ativada, os valores diminuem ao subir no eixo.

Permitir zoom

Essa opção está disponível apenas para gráficos cartesianos (gráficos de colunas, barras, dispersão, linhas, área, cascata ou boxplot).

Essa opção só fica disponível quando a opção Permitir zoom no menu X está ativada. Essa opção fica ativada por padrão. Quando ele está ativado, é possível ampliar uma visualização em um dashboard, um Look ou uma Análise.

Consulte a página de documentação Como visualizar painéis ou Como visualizar Looks para saber como usar o recurso de zoom.

Se essa opção estiver desativada, mas a opção Permitir zoom no menu X estiver ativada, não será possível aumentar o zoom no eixo Y, apenas no eixo X.

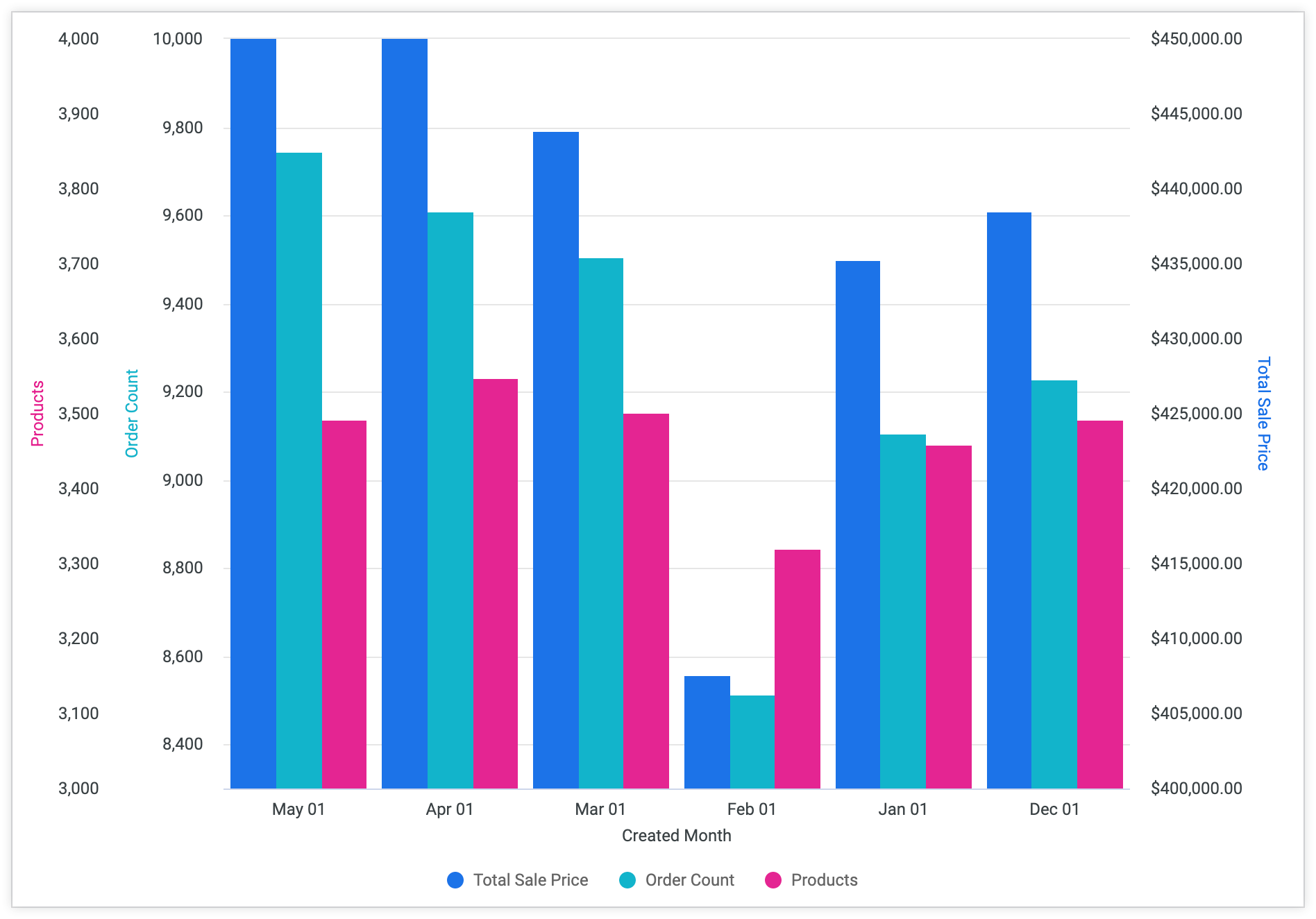

Eixos à esquerda e à direita

Use as seções Eixos esquerdos e Eixos direitos para configurar os eixos Y de um gráfico. Este exemplo mostra um gráfico com três eixos Y, dois à esquerda e um à direita, cada um em uma escala diferente:

Nos lados esquerdo e direito do gráfico, é possível ter um ou mais eixos Y, cada um associado a uma ou mais séries de dados. Cada série de dados é baseada em uma medida, mesmo que ela tenha sido dinamizada. Os cálculos de tabela que usam uma medida são listados como uma série de dados e podem ser movidos para outro eixo.

Benefícios de especificar eixos

Com essa funcionalidade, qualquer gráfico pode fazer o seguinte:

• Combinar séries arbitrárias em qualquer número de eixos
• Dividir séries dinâmicas em vários eixos por medida
• Renderizar os eixos superior e inferior em gráficos girados
• Renderizar gráficos com vários tipos de medida, desde que não sejam combinados (como linear e log)
• Renderizar gráficos de registro com valores entre 0 e 1

Cada eixo y tem o próprio conjunto de opções de configuração e mostra uma ou mais séries de dados em uma escala relativa a esse eixo.

Casos especiais para especificar eixos

Cada medida vai em um eixo. Se você tiver uma medida dinâmica, todos os valores dinâmicos dela vão para o mesmo eixo. Para especificar o eixo de uma medida específica para cada tabela dinâmica, use medidas filtradas. Crie uma medição filtrada para cada valor possível (e talvez mais uma para valores inesperados). Em seguida, especifique qual eixo usar para cada uma das novas medições.

Os gráficos com a opção Posicionamento da série definida como Agrupado ou Sobreposição podem ter vários eixos Y. Os gráficos Empilhados ou de Porcentagem empilhada terão uma série de dados empilhados e um eixo Y.

Atribuir, remover e alterar eixos

Para atribuir uma série de dados a um eixo y, clique e arraste a série para a área desejada do eixo esquerdo ou direito. Você pode criar um novo eixo ou adicionar a série de dados a um eixo Y atual.

Também é possível remover um eixo arrastando cada uma das séries de dados para outro eixo y.

Ao mover uma série de dados para um eixo diferente, as seguintes condições se aplicam:

• Se uma série de dados for a única associada a um eixo e você a mover para um novo eixo, todas as configurações dela serão preservadas, incluindo o Nome do eixo.
• Se uma série de dados for uma das várias séries associadas a um eixo e você mover essa série para um novo eixo, quase todas as configurações dela serão preservadas, exceto o Nome do eixo.
• Se você mover uma série de dados para um eixo atual, ela vai herdar as configurações do eixo de destino.

Configurar o eixo

A seção Configurar eixo mostra uma guia para cada eixo y configurado nas seções Eixos esquerdos e Eixos direitos. Clique na guia de um eixo para configurá-lo. Cada eixo y é configurado separadamente usando o próprio conjunto de opções de configuração.

Tipo de escala

É possível especificar como a escala do eixo y é calculada e exibida. Nem todas as opções a seguir se aplicam a todos os tipos de gráfico.

• Linear: os dados são representados ao longo do eixo y como entradas discretas e espaçadas de maneira uniforme, independentemente da distância relativa entre os pontos de dados. Esta é a configuração padrão. A maioria dos dados é melhor exibida em uma escala linear.

• Logarítmica: os dados são mostrados no eixo Y usando uma escala logarítmica, que se baseia em ordens de magnitude. Se os dados tiverem um cluster de valores muito pequenos e muito grandes, essa configuração vai permitir que você veja a variação nos valores pequenos e também mostre os valores maiores. O tipo de escala logarítmica só pode ser usado para dados com valores positivos e só está disponível quando você define Posicionamento da série como Agrupado ou Sobreposição na guia Gráfico.

Mostrar nomes de eixos

É possível ativar ou desativar a exibição dos rótulos de nome do eixo y.

Mostrar valores dos eixos

É possível alternar a aparência dos valores do eixo y.

Liberar o eixo do zero

É possível alternar o foco do gráfico para a área em que há dados, em vez de mostrar a escala completa começando do zero.

Nome do eixo

Você pode inserir o rótulo do eixo Y selecionado.

Formato do eixo Y

É possível especificar o formato numérico dos valores do eixo y, independentemente da dimensão ou medida subjacente. O parâmetro aceita formatação no estilo do Excel. Se nenhuma formatação for especificada, o valor será exibido no formato da dimensão ou medida subjacente.

O guia completo do Excel explica como especificar esses formatos na documentação do Excel. No momento, a formatação de data e de cor não é compatível com o Looker.

Algumas das opções de formatação mais comuns são mostradas na página de documentação Adicionar formatação personalizada a campos numéricos.

Densidade da marcação

É possível definir a densidade das marcas de escala no eixo y da seguinte maneira:

• Padrão: define as marcações para a densidade padrão.

• Personalizado: defina as marcações com uma densidade personalizada. Uma barra deslizante permite definir a densidade personalizada.

Valor mínimo

É possível definir o valor mínimo para o eixo Y selecionado.

Valor máximo

É possível definir o valor máximo para o eixo Y selecionado.

Adicionar linha de referência

As linhas de referência são aplicadas à primeira série nos resultados da consulta e ignoram as séries ocultas. Você pode reordenar as colunas na tabela de dados para mudar a série em que a linha de referência é aplicada.

O botão Adicionar linha de referência permite criar linhas de referência em um gráfico. Clique quantas vezes quiser para adicionar qualquer número de linhas de referência e revelar as configurações delas. Para excluir uma linha de referência, clique no X no canto superior direito das configurações.

Tipo (para uma linha de referência)

É possível especificar o tipo de linha de referência a ser aplicada ao gráfico:

• Linha: uma linha horizontal é traçada no valor do eixo Y inserido na configuração Valor.
• Intervalo: um intervalo sombreado é traçado, incluindo e entre os valores do eixo y inseridos nas configurações Valor inicial e Valor final.
• Linha com margens: uma linha horizontal é traçada no valor do eixo Y inserido na configuração Valor. Os intervalos sombreados são mostrados acima e abaixo da linha horizontal, com base nos valores inseridos nas configurações Margem acima e Margem abaixo.

Valor, valor inicial e valor final (para uma linha de referência)

É possível especificar o ponto no eixo para traçar a linha de referência. É possível definir o valor como a mediana, a média, o máximo ou o mínimo dos dados retornados nos resultados da consulta. Também é possível selecionar "Personalizado" para inserir um valor específico do eixo.

Quando Tipo está definido como "Intervalo", as configurações Valor inicial e Valor final substituem a configuração Valor e aceitam os mesmos tipos de valores que Valor.

Margem acima e margem abaixo (para uma linha de referência)

Margem acima e Margem abaixo especificam os intervalos sombreados a serem mostrados em ambos os lados de uma linha de referência quando o Tipo está definido como "Linha com margens".

É possível definir os valores de margem como o desvio padrão ou a variância da população para os resultados da consulta. Também é possível selecionar Personalizado para inserir um valor específico ou "min", "max", "mean" ou "median" para usar esses cálculos dos resultados da consulta.

Rótulo (para uma linha de referência)

É possível especificar o rótulo que vai aparecer na linha de referência no campo Rótulo. Também é possível usar os seguintes cálculos, incorporados entre chaves duplas {{ }}, no campo Rótulo:

• mediana
• média
• max
• min
• desvio (para desvio padrão da população)
• variância (para variância populacional)

Por exemplo, insira "Média: \{{mean}}" para mostrar algo como Média: 123,4.

Se você deixar o campo Marcador em branco, o valor da linha vai aparecer na linha de referência.

Posição do rótulo (para uma linha de referência)

Para posicionar o rótulo da linha de referência à esquerda, à direita ou no centro do gráfico, selecione uma dessas opções em Posição do rótulo.

Cor (para uma linha de referência)

É possível especificar a cor da linha de referência em um gráfico.

Clique na caixa de cores para abrir um seletor de paleta que você pode rolar para escolher uma cor. Para escolher uma cor personalizada, selecione a guia Personalizada no seletor de paleta e use o seletor de cores que aparece ou insira uma string hexadecimal ou uma string de cor nomeada em CSS na caixa de valor de cor.

Formato do valor (para uma linha de referência)

É possível adicionar uma formatação personalizada ao valor mostrado no rótulo da linha de referência.

Você pode usar a formatação no estilo do Excel para formatar o valor do rótulo. A página de documentação Adicionar formatação personalizada a campos numéricos fornece mais informações sobre como usar a formatação personalizada.

Adicionar linha de tendência

As linhas de tendência mostram a direção predominante dos dados em um gráfico. Se o gráfico for compatível com uma linha de tendência, o botão Adicionar linha de tendência vai aparecer nas opções do menu Y.

As linhas de tendência não são compatíveis com os seguintes casos de uso:

• Gráficos com um tipo de posicionamento de série Empilhado ou Porcentagem empilhada
• Gráficos com um layout de grade por linha
• Gráficos com um tipo de escala ordinal no eixo X

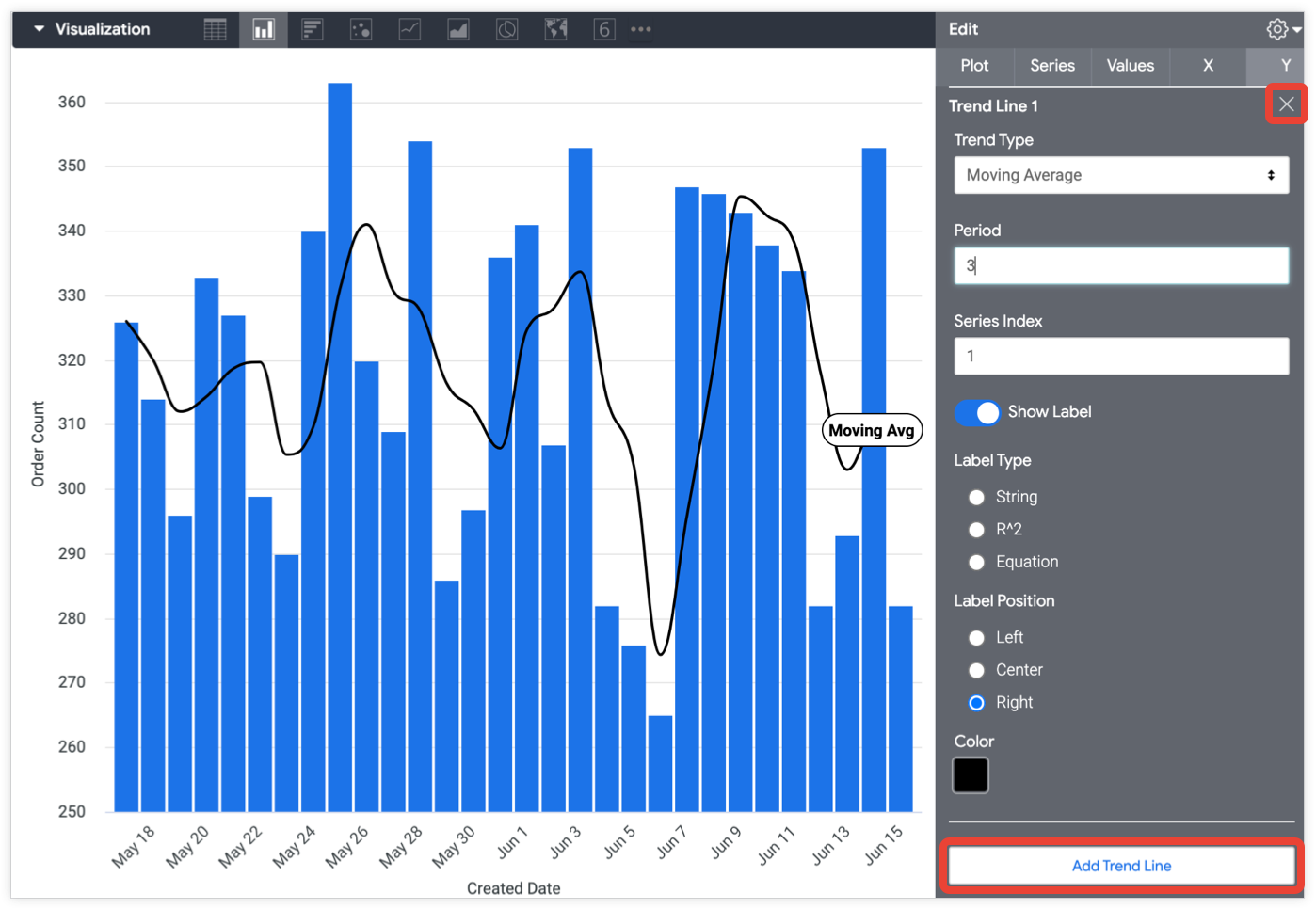

Clique no botão Adicionar linha de tendência para incluir linhas de tendência no gráfico. Clique quantas vezes quiser para adicionar qualquer número de linhas de tendência e revelar as configurações delas. Para excluir uma linha de tendência, clique no X no canto superior direito das configurações.

Tipo de tendência

É possível especificar o tipo de linha de tendência a ser aplicada ao gráfico:

• Linear: uma linha de tendência linear traça uma linha reta que melhor se ajusta aos dados. É frequentemente usado quando os valores estão aumentando ou diminuindo a uma taxa bastante constante. Seus dados podem ter valores negativos e/ou positivos.

  A equação que rege uma linha de tendência linear é y = a + bx.

• Exponencial: uma linha de tendência exponencial trata a variável y como uma função exponencial da variável x. Normalmente, é usado quando os valores de y aumentam ou diminuem exponencialmente. Não é possível usar essa opção se a variável y incluir valores zero ou negativos.

  A equação que rege uma linha de tendência exponencial é y = ae^bx.

• Logarítmica: uma linha de tendência logarítmica representa a variável y como uma função logarítmica da variável x (que se baseia em ordens de magnitude). Normalmente, ela é usada quando a taxa de mudança na variável y aumenta ou diminui rapidamente e depois se estabiliza. A linha será curva em uma escala linear e reta em uma escala logarítmica. Defina o tipo de escala usando a opção Tipo de escala. Não é possível usar essa opção se a variável x incluir valores zero ou negativos.

  A equação que rege uma linha de tendência logarítmica é y = a + b * ln(x).

• Potência: uma linha de tendência de potência normalmente é usada com conjuntos de dados que comparam medições que aumentam a uma taxa específica. Não é possível usar essa opção se os dados incluírem valores zero ou negativos. A variável y é representada como uma função de potência da variável x.

  A equação usada para criar a linha de tendência de potência é y = a * x^b, em que b é a inclinação (gradiente) e a é a interceptação em y (o valor de x em que a linha cruza o eixo y).

• Polinomial: uma linha de tendência polinomial plota a variável y como uma função polinomial da ordem e do valor x fornecidos. As linhas de tendência polinomiais exigem que você insira a ordem desejada do polinômio para calcular. O Looker usa como padrão uma ordem de 3.

  A equação que rege uma linha de tendência polinomial, dada a ordem, o, é y = a + b * x + ... + k * x^o.

• Média móvel: os dados são representados ao longo do eixo Y como uma média móvel, também chamada de média contínua. Normalmente, ela é usada para suavizar pequenas flutuações e mostrar uma tendência geral com mais clareza. Cada ponto na linha de tendência de média móvel é o valor médio dos pontos de dados anteriores. O número de pontos de dados anteriores a serem incluídos pode ser especificado com a configuração Período. Por exemplo, se você aplicar uma linha de tendência às vendas diárias e o período for definido como 7, a média móvel vai mostrar as vendas médias do período de 7 dias que termina nessa data. Se o número de pontos de dados anteriores for menor que a configuração do período, a média móvel será calculada com base nos períodos parciais, mas será reajustada para o número de pontos de dados disponíveis.

Período (para uma linha de tendência)

É possível especificar o número de pontos de dados a serem incluídos ao calcular uma média móvel. Escolha um tipo de tendência de média móvel para revelar essa configuração.

As médias móveis costumam ser usadas para dados baseados em datas. As opções são 7 (para uma semana), 14 (para duas semanas) e 28 (para quatro semanas).

Índice da série (para uma linha de tendência)

É possível especificar qual série de gráficos deve ter uma linha de tendência adicionada.

Essa opção tem como padrão 1, a primeira série definida. Cada série é numerada de acordo com a ordem em que aparece na tabela de dados.

Ordem (para uma linha de tendência)

É possível especificar a ordem do polinômio calculado pela regressão polinomial. O valor padrão é 3.

Escolha um Tipo de tendência polinomial para revelar essa configuração.

Mostrar rótulo (para uma linha de tendência)

É possível adicionar um rótulo descritivo à linha de tendência.

Rótulo (para uma linha de tendência)

É possível especificar o texto do rótulo.

Posição do rótulo (para uma linha de tendência)

É possível especificar se o rótulo da linha de tendência aparece na borda esquerda, no centro ou na borda direita da linha de tendência.

Tipo de rótulo (para uma linha de tendência)

É possível especificar o tipo de rótulo a ser aplicado à linha de tendência:

• String: aplica o texto especificado na caixa Rótulo à linha de tendência.

• R^2: aplica um rótulo de coeficiente de determinação (também conhecido como R ao quadrado) à linha de tendência. O rótulo R^2 indica a proporção da variância nos dados do Índice de Séries. Ele ajuda a entender o grau de correspondência entre a linha de tendência e os dados, em que 0 significa que não há correspondência, 1 significa que há correspondência perfeita e os valores intermediários indicam correspondência parcial. Essa opção só funciona quando o Tipo de tendência está definido como Linear.

• Equação: aplica um rótulo à linha de tendência que mostra a equação usada para determinar a linha de tendência.

Cor (para uma linha de tendência)

É possível especificar a cor da linha de tendência em um gráfico.

Clique na caixa de cores para abrir um seletor de paleta que você pode rolar para escolher uma cor. Para escolher uma cor personalizada, selecione a guia Personalizada no seletor de paleta e use o seletor de cores que aparece ou insira uma string hexadecimal ou uma string de cor nomeada em CSS na caixa de valor de cor.
