以圖表呈現

如要尋求支援或針對這項功能提供意見回饋，請傳送電子郵件至 bq-graph-preview-support@google.com。

BigQuery 圖表視覺化會顯示圖表結構定義查詢傳回的結果。您可以在 BigQuery Studio 或筆記本環境 (例如 Google Colab 或 Jupyter Notebook) 中，以視覺化方式呈現圖表。

視覺化呈現可協助您瞭解資料點 (節點) 的連結方式 (邊緣)。數百個資料點的表格可能難以解讀，但圖表視覺化功能可以顯示模式、依附元件和異常狀況。

以視覺化方式呈現 BigQuery 圖形查詢結果

您可以使用 Google Cloud 控制台，在 BigQuery Studio 中以視覺化方式呈現 BigQuery Graph 查詢結果。如要使用 BigQuery 圖表將查詢結果視覺化，查詢必須使用 TO_JSON 函式，以 JSON 格式傳回圖表元素。建議您傳回圖形路徑，而非個別傳回節點和邊緣。傳回路徑有下列好處：

路徑包含節點和邊緣的完整資料。如果傳回個別節點和邊緣，複雜查詢的視覺化呈現中，部分中繼節點和邊緣可能無法使用。
如果傳回路徑，RETURN 陳述式會比個別傳回節點和邊緣簡單。

下列查詢範例會傳回帳戶轉移路徑，您可以將這些路徑視覺化：

GRAPH graph_db.FinGraph
MATCH
  p = (person:Person {name: "Dana"})-[own:Owns]->
  (account:Account)-[transfer:Transfers]->(account2:Account)<-[own2:Owns]-(person2:Person)
RETURN
  TO_JSON(p) AS path;

如要以視覺化方式呈現結果，請在「查詢結果」窗格中按一下「圖表」。詳細資料面板會顯示節點和邊緣標籤的摘要，以及每個標籤的計數。按一下節點或邊緣，即可瀏覽圖表並查看屬性、鄰居和連線。或者，您也可以將查詢結果顯示為表格，或切換為基礎圖表結構定義的視覺化呈現。

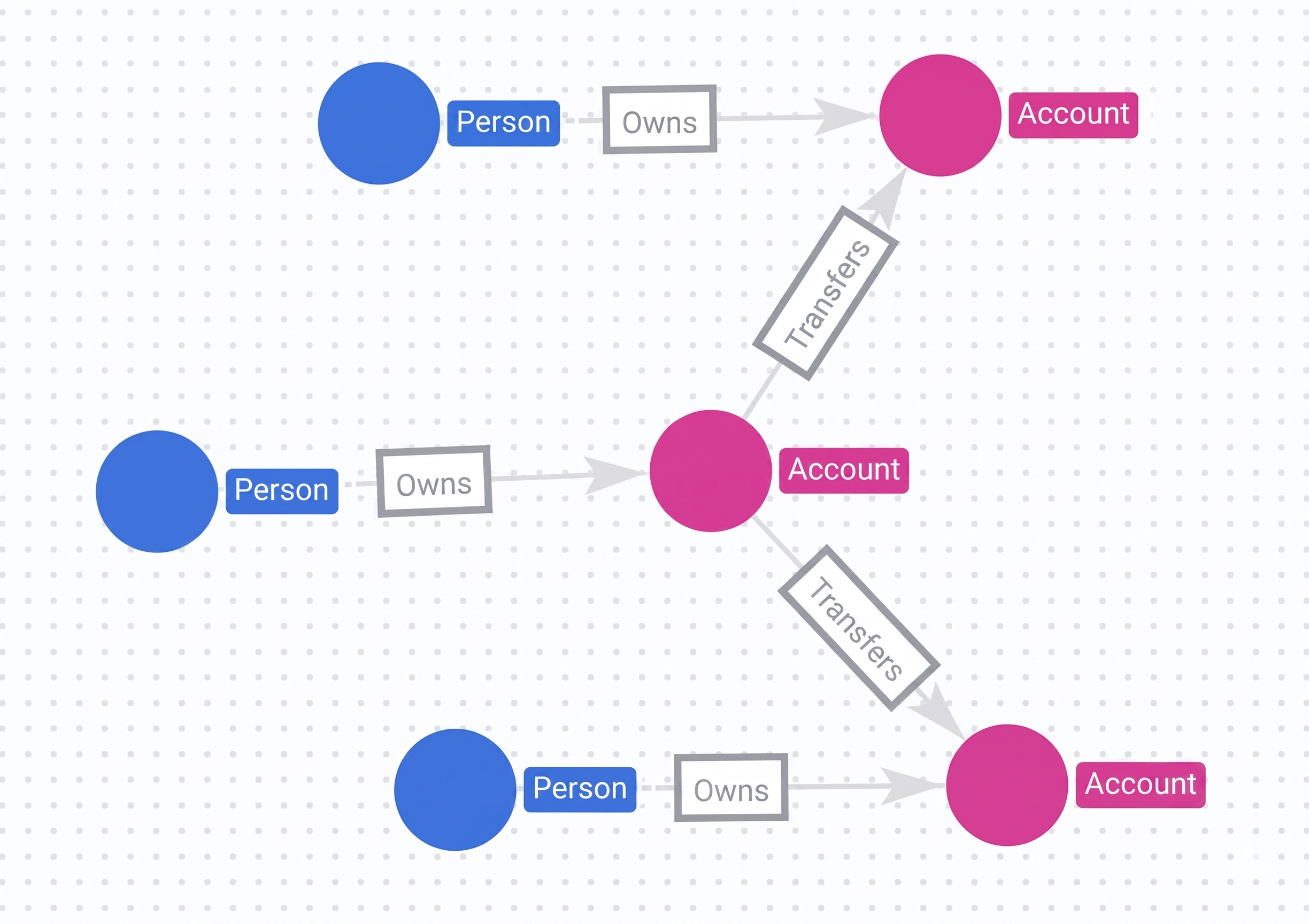

查詢結果的視覺化呈現。

詳情請參閱「以 JSON 格式傳回圖形元素」。

選擇查詢結果的視覺化選項

您可以更新節點在查詢圖表中的顯示方式。舉例來說，您可以指定查詢視覺化效果的版面配置、節點顏色，以及每個節點上顯示的屬性。

查詢結果顯示更新適用於目前的查詢結果視覺化工作階段。如果您再次執行相同查詢，系統不會保留視覺化選項的更新。

選擇 BigQuery 圖表視覺化效果的版面配置

視覺化面板上的選單提供下列版面配置選項：

強制版面配置 (預設)：將節點呈現為彼此排斥的點，而相連的節點會聚在一起，模擬物理力來建立直覺易懂的版面配置。
階層式：根據連線位置節點，建立視覺階層。
循序：根據連線能力放置節點，建立視覺序列。
顯示標籤：在所有縮放等級下，顯示圖表上的所有節點和邊緣標籤。

選擇要顯示的節點或邊緣屬性

根據預設，節點或邊緣會顯示第一個屬性。如要讓節點或邊緣顯示不同屬性，請按照下列步驟操作：

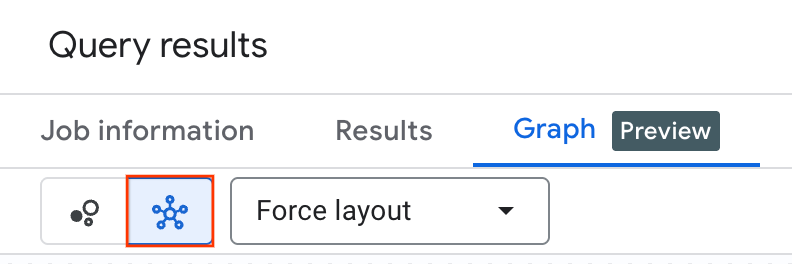

查看 BigQuery Graph 查詢結果的視覺化資料時，請在查詢結果面板的「結果」分頁中，按一下「切換至結構定義檢視畫面」。
在結構定義視覺化中，按一下要更新的節點或邊緣類型。
在所選節點或邊緣顯示的詳細資料面板中，按一下要顯示的屬性。查詢結果中，所選節點或邊緣類型的所有節點或邊緣，都會顯示所選屬性。

選擇節點顏色

查看 BigQuery Graph 查詢結果的視覺化資料時，請按一下查詢結果面板「結果」分頁中的「切換至結構定義檢視畫面」。
在結構定義視覺化中，按一下要更新的節點類型。
在所選節點顯示的詳細資料面板中，按一下「節點顯示選項」。
按一下顏色。查詢結果中，所有您所選節點類型的節點都會以您選擇的顏色顯示。

選擇要顯示的節點

如要選擇要在視覺化圖表中顯示的節點，請按照下列步驟操作：

在查詢視覺化中，對節點按一下滑鼠右鍵。
按一下下列其中一個選單選項，即可修改顯示的圖表狀態：
- 展開會遍歷所有傳入邊緣、傳出邊緣，或依特定邊緣類型篩選，進而算繪相鄰節點。
- 「收合」會隱藏所有透過傳入邊緣、傳出邊緣或特定邊緣類型連至目標節點的節點，藉此修剪目前的檢視畫面。
- 「隱藏節點」會從目前檢視畫面中移除目標節點。
- 「僅顯示鄰點」會隱藏圖表中的所有節點，但目標節點和直接連線的節點除外。
- 「醒目顯示節點」會醒目顯示目標節點。

將 BigQuery 圖表結構定義視覺化

圖表的結構 (包括節點、邊緣、標籤和屬性) 是由結構定義所定義，該結構定義會將圖表元素對應至 BigQuery 資料表中的資料。圖表定義會儲存在您使用輸入資料表建立的結構定義中。

您可以將使用結構定義建立的圖表視覺化。將結構定義視覺化，有助於瞭解圖表的結構，包括所含的節點和邊緣類型，以及這些節點和邊緣的連結方式。這項功能適用於複雜的圖表，可清楚呈現單從 DDL 陳述式可能難以推斷的關係。

如要以視覺化方式呈現圖表結構，請按照下列步驟操作：

在 BigQuery Studio 中，前往「Explorer」面板。
展開含有圖表的資料集，展開「圖表」，然後選取圖表。
按一下「圖表」分頁標籤。

在筆記本環境中以視覺化方式呈現查詢結果和結構定義

您可以在筆記本環境 (例如 BigQuery Studio、Google Colab 和 Jupyter Notebook) 中，以視覺化方式呈現圖形查詢結果和圖形結構定義。視覺化效果會以 IPython Magics 的形式導入。

以視覺化方式呈現圖形查詢結果

如要在筆記本中以視覺化方式呈現查詢結果，請按照下列步驟操作：

在筆記本儲存格中執行下列指令，安裝最新的 BigQuery 神奇指令程式庫：
```
!pip install bigquery_magics==0.12.1
```
在筆記本環境中，請確認已安裝 BigQuery Graph 用戶端程式庫。
在筆記本儲存格中，使用 %%bigquery --graph 魔法指令，然後輸入 GQL 查詢。查詢必須使用 TO_JSON 函式，以 JSON 格式傳回圖形元素。建議您傳回圖形路徑，而非個別節點和邊緣。傳回路徑有下列好處：
- 路徑包含節點和邊緣的完整資料。如果傳回個別節點和邊緣，複雜查詢的視覺化可能不會顯示部分中間節點和邊緣。
- 如果傳回路徑，RETURN 陳述式會比傳回個別節點和邊緣簡單。
執行儲存格。視覺化內容會顯示在儲存格的輸出區域。

下列範例查詢會找出某人、其帳戶和帳戶間的轉帳交易，然後在筆記本中傳回結果：

%%bigquery --graph
GRAPH graph_db.FinGraph
MATCH
  p = ((person:Person {name: "Dana"})-[own:Owns]->
  (account:Account)-[transfer:Transfers]->(account2:Account)<-[own2:Owns]-(person2:Person))
RETURN
  TO_JSON(p) AS path;

執行查詢後，輸出區域會顯示視覺化圖表。詳細資料面板會顯示節點和邊緣標籤的摘要，以及每個標籤的計數。按一下節點或邊緣，即可瀏覽圖表並查看屬性、鄰居和連線。下圖顯示屬性、鄰居和連線。

查詢結果的視覺化呈現。

將 BigQuery 圖表結構定義視覺化

圖表的結構 (包括節點、邊緣、標籤和屬性) 是由結構定義所定義，該結構定義會將 BigQuery 資料表中的資料對應至圖表元素。圖表定義會儲存在您使用輸入資料表建立的結構定義中。

您可以將使用結構定義建立的圖表視覺化。將結構定義視覺化，有助於瞭解圖譜的結構，包括所含節點和邊緣的類型，以及這些節點和邊緣之間的連結。這項功能有助於瞭解複雜的圖表，因為您可清楚查看關係，而這些關係可能難以從用來建立圖表的 DDL 陳述式推斷。下圖顯示圖表結構定義的視覺化範例。

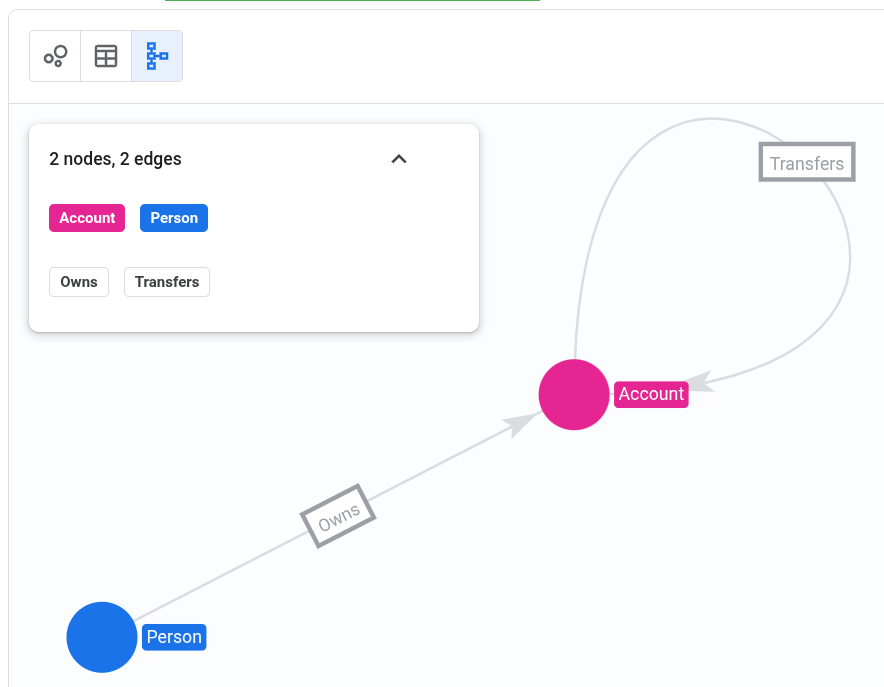

圖形結構定義的視覺化呈現。

如要在筆記本中查看 BigQuery 圖表結構定義的視覺化呈現方式，請按照下列步驟操作：

在筆記本儲存格中執行下列指令，安裝 BigQuery Magic 程式庫：
```
!pip install bigquery_magics==0.12.1
```
在筆記本環境中，請確認已安裝 BigQuery Graph 用戶端程式庫。
在筆記本儲存格中，使用 %%bigquery --graph 魔法指令，然後輸入 GQL 查詢。查詢必須使用 TO_JSON 函式，以 JSON 格式傳回圖形元素。
執行儲存格。視覺化內容會顯示在儲存格的輸出區域。
在視覺化輸出內容中，按一下「結構定義」 結構定義檢視畫面。

排解 BigQuery Graph 視覺化圖表問題

下列資訊有助於排解及瞭解 BigQuery 圖表視覺化問題和行為。

BigQuery 圖形查詢未顯示視覺化效果

問題：您執行 BigQuery 圖形查詢，但系統只以表格格式顯示查詢結果。

可能原因：查詢未以 JSON 格式傳回圖表元素。

舉例來說，下列查詢會傳回屬性值，而非 JSON 格式的圖表元素，因此無法產生視覺化結果：

GRAPH graph_db.FinGraph
MATCH (person:Person {name: "Dana"})-[owns:Owns]->(account:Account)
RETURN owns.create_time, account.nick_name;

解決方法：

使用 TO_JSON 以 JSON 格式傳回圖表元素。詳情請參閱「將 BigQuery 圖形查詢結果視覺化」一文。

BigQuery Graph 查詢結果會以部分視覺化方式呈現

問題：查詢結果的視覺化圖表只顯示部分查詢結果。

可能原因：如果您使用筆記本視覺化，查詢會傳回超過 2 MB 的資料。筆記本視覺化內容的大小上限為 2 MB，而控制台視覺化內容則沒有嚴格限制。Google Cloud

解決方法：如果您使用筆記本，請簡化查詢，傳回少於 2 MB 的資料，或使用 Google Cloud 控制台將結果視覺化。

BigQuery 圖表視覺化畫面不會顯示部分圖表元素

問題：視覺化內容包含所有傳回的節點和邊緣，但部分圖表元素未顯示。

可能原因：用於建立 BigQuery 圖表視覺化效果的查詢會傳回個別節點和邊緣，而非圖表路徑。

解決方法：更新查詢，傳回圖表路徑。
