使用圖表設定檔編輯器建立 Sankey 圖表

注意： 自 Looker 24.14 起，圖表設定編輯器支援建立桑基圖。

桑基圖會強調從一個狀態到另一個狀態的流程。在 Looker 中，每個維度值都以狀態表示，流程大小則由數值指標值決定。

使用圖表設定編輯器，從 Looker 的柱狀圖開始，即可建立桑基圖。為達最佳效果，請至少使用兩個維度和一項測量指標建立桑基圖。

提示： 使用圖表設定編輯器建立的桑基圖支援自訂工具提示。如要在桑基圖中使用自訂工具提示，請在直條圖的「探索資料」視覺化編輯器「樣式」分頁中，設定「自訂」部分中的自訂工具提示設定。

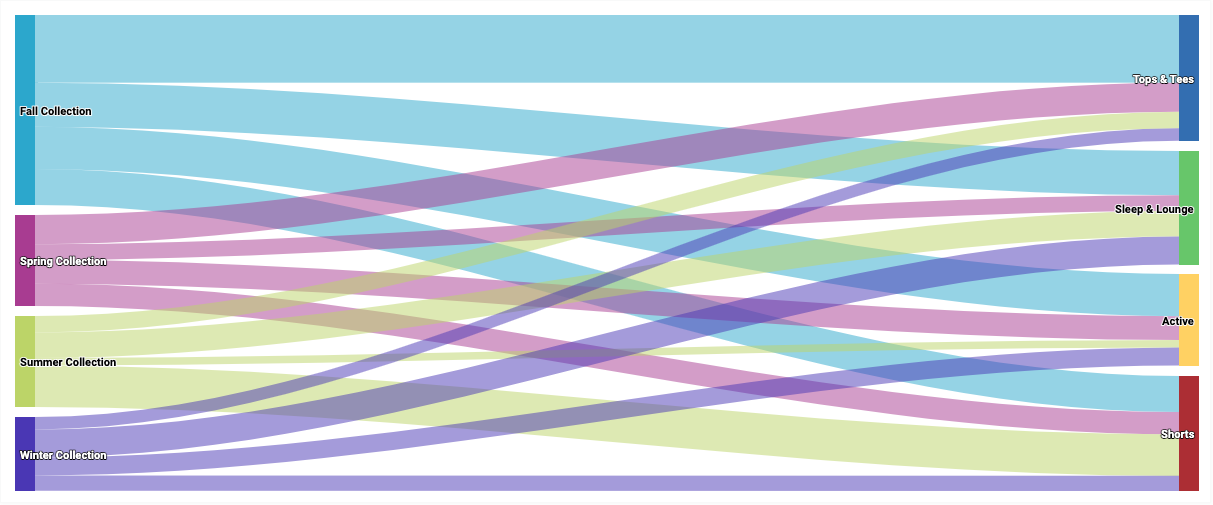

舉例來說，您可以建立桑基圖，顯示多個「季節性系列」維度值中的「訂單項目數量」指標值，這些值會流入「類別」維度值。每個維度值都以不同顏色的矩形表示。每條線與每個矩形交會處的寬度，對應於該維度的「訂單項目數」指標值。

必要條件

如要存取圖表設定編輯器，您必須具備can_override_vis_config權限。

撰寫 JSON 程式碼片段

如要建立桑基圖，請從下列 JSON 片段開始：

{
  chart: {
    type: 'sankey'
  }
}

建立桑基圖

如要建立桑基圖，請按照下列步驟操作：

1. 在探索中查看柱狀圖，或在 Look 圖表或資訊主頁中編輯柱狀圖。

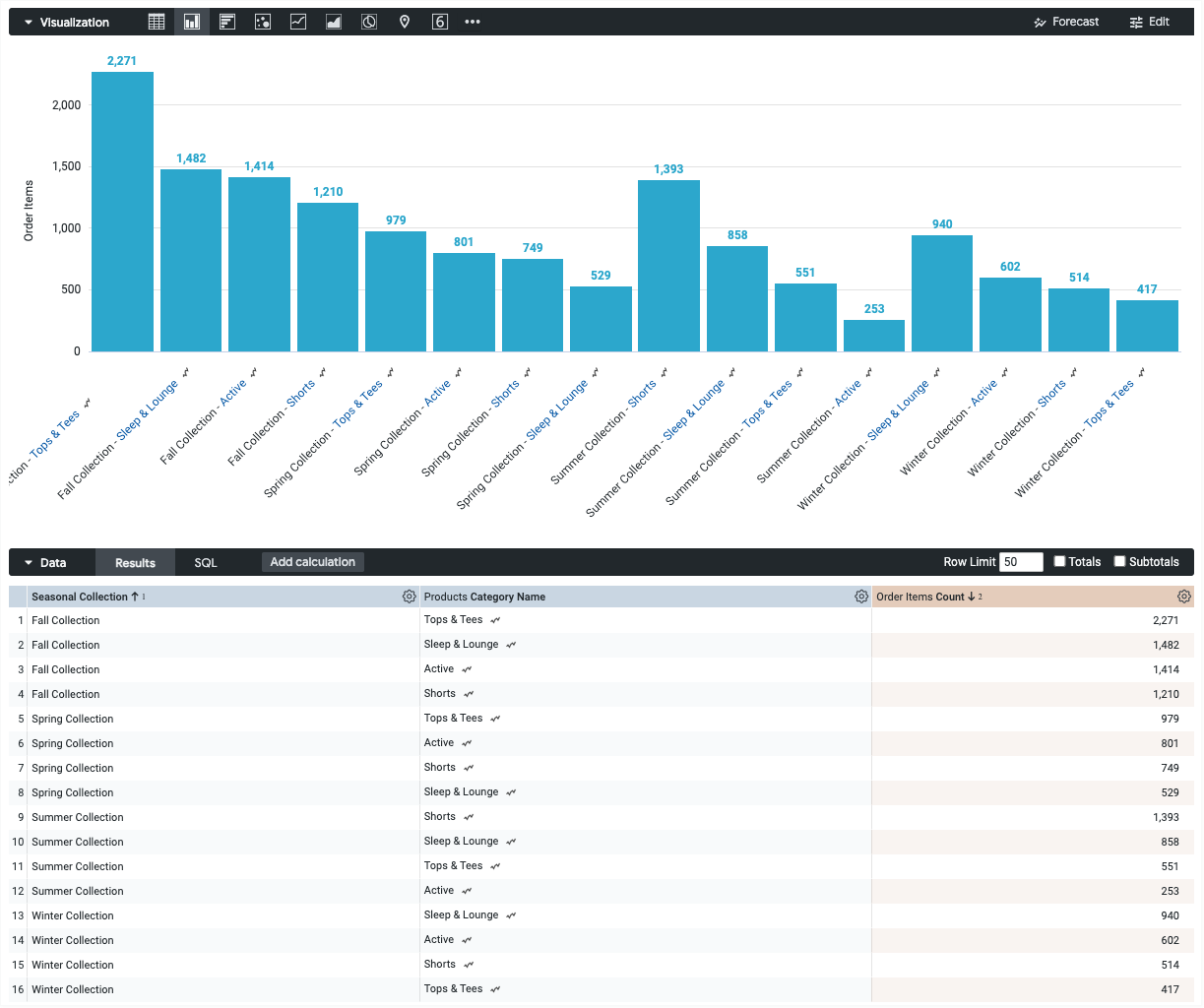

   以這個範例來說，建議您從含有兩個維度和一個指標的柱狀圖開始。起始圖表可能類似以下範例：



2. 開啟資料視覺化中的「編輯」選單。

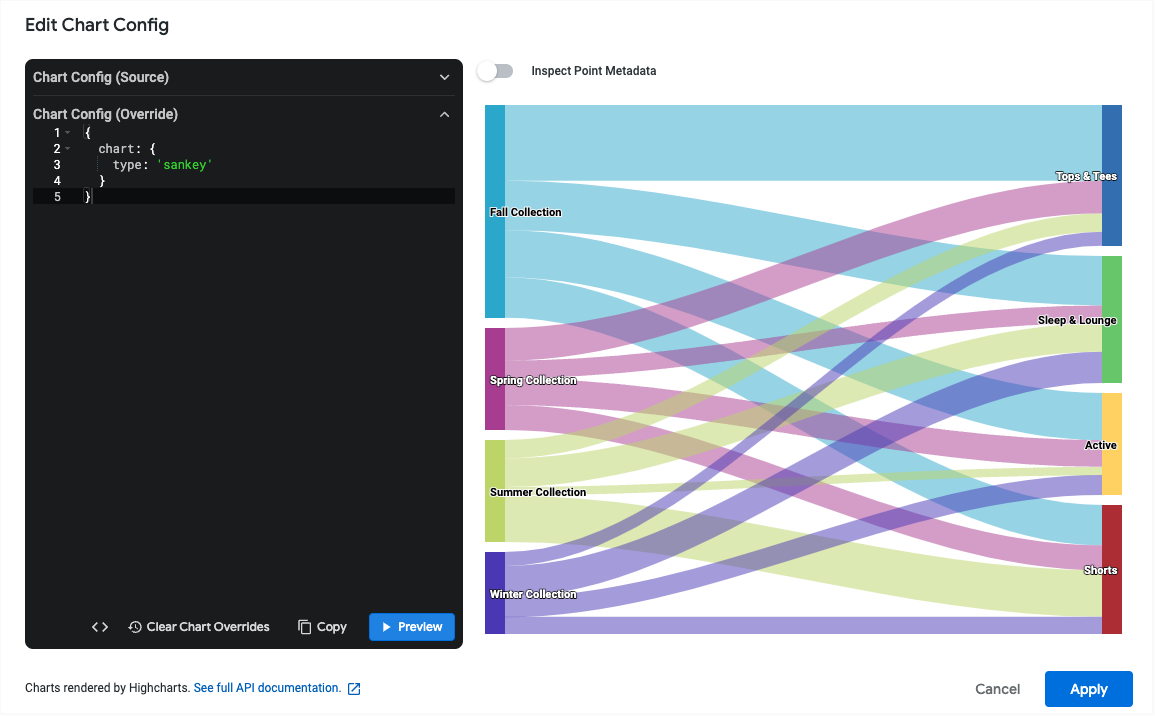

3. 在「Plot」分頁中，按一下「Edit Chart Config」按鈕。Looker 會顯示「編輯圖表設定」對話方塊。

4. 選取「圖表設定 (覆寫)」部分，然後輸入本頁「編寫 JSON 片段」部分中的 HighCharts JSON。

5. 如要讓 Looker 正確設定 JSON 格式，請按一下「<> (Format code)」。

6. 如要測試變更，請按一下「預覽」。

7. 按一下「套用」即可套用變更。系統會使用自訂 JSON 值顯示視覺化內容。

自訂完圖表後，即可儲存。

限制與需求

• 桑基圖至少需要兩個維度和一個度量。
• 桑基圖最多可以顯示 50 列資料。
