Membuat diagram Sankey dengan Editor Konfigurasi Diagram

Diagram Sankey menekankan alur dari satu status ke status lainnya. Di Looker, setiap nilai dimensi direpresentasikan sebagai status, dan ukuran alur ditentukan oleh nilai ukuran numerik.

Dengan Editor Konfigurasi Diagram, Anda dapat membuat diagram Sankey dengan memulai dari diagram kolom di Looker. Untuk mendapatkan hasil terbaik, gunakan minimal dua dimensi dan tepat satu ukuran untuk membuat diagram Sankey.

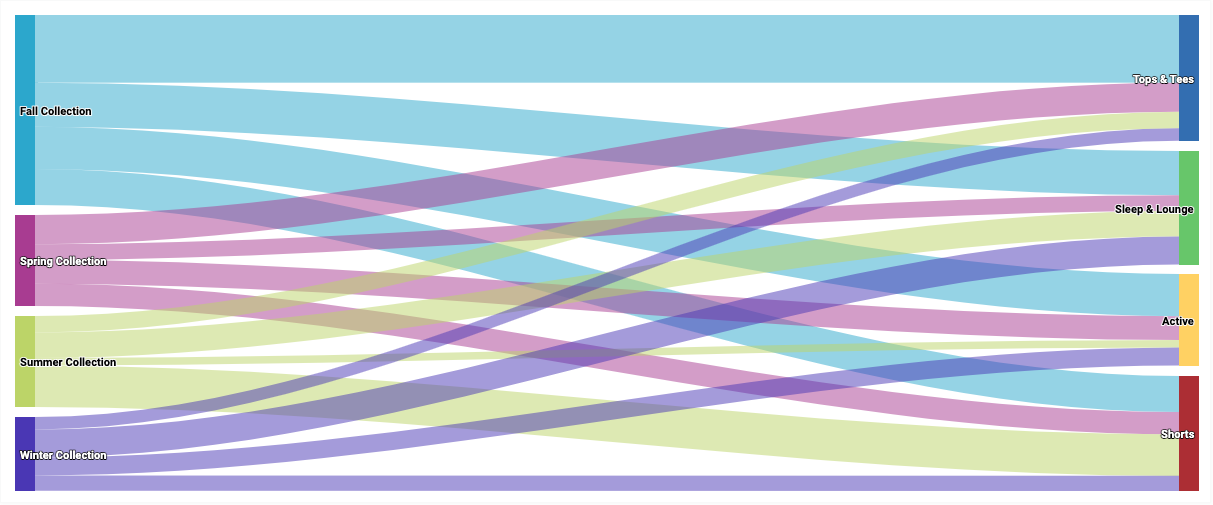

Misalnya, Anda dapat membuat diagram Sankey yang menampilkan nilai ukuran Jumlah Item Pesanan untuk beberapa nilai dimensi Koleksi Musiman, yang mengalir ke nilai dimensi Kategori. Setiap nilai dimensi direpresentasikan oleh persegi panjang berkode warna. Lebar setiap garis yang bertemu dengan setiap persegi panjang sesuai dengan nilai ukuran Jumlah Item Pesanan untuk dimensi tersebut.

Prasyarat

Untuk mengakses Editor Konfigurasi Diagram, Anda harus memiliki izin can_override_vis_config.

Menulis cuplikan JSON

Untuk membuat diagram Sankey, mulai dari cuplikan JSON berikut:

{
  chart: {
    type: 'sankey'
  }
}

Membuat diagram Sankey

Untuk membuat diagram Sankey, ikuti langkah-langkah berikut:

  1. Lihat diagram kolom di Jelajahi, atau edit diagram kolom di Look atau dasbor.

    Untuk contoh ini, sebaiknya mulai dari diagram kolom dengan dua dimensi dan satu ukuran. Diagram awal Anda mungkin terlihat seperti contoh ini:

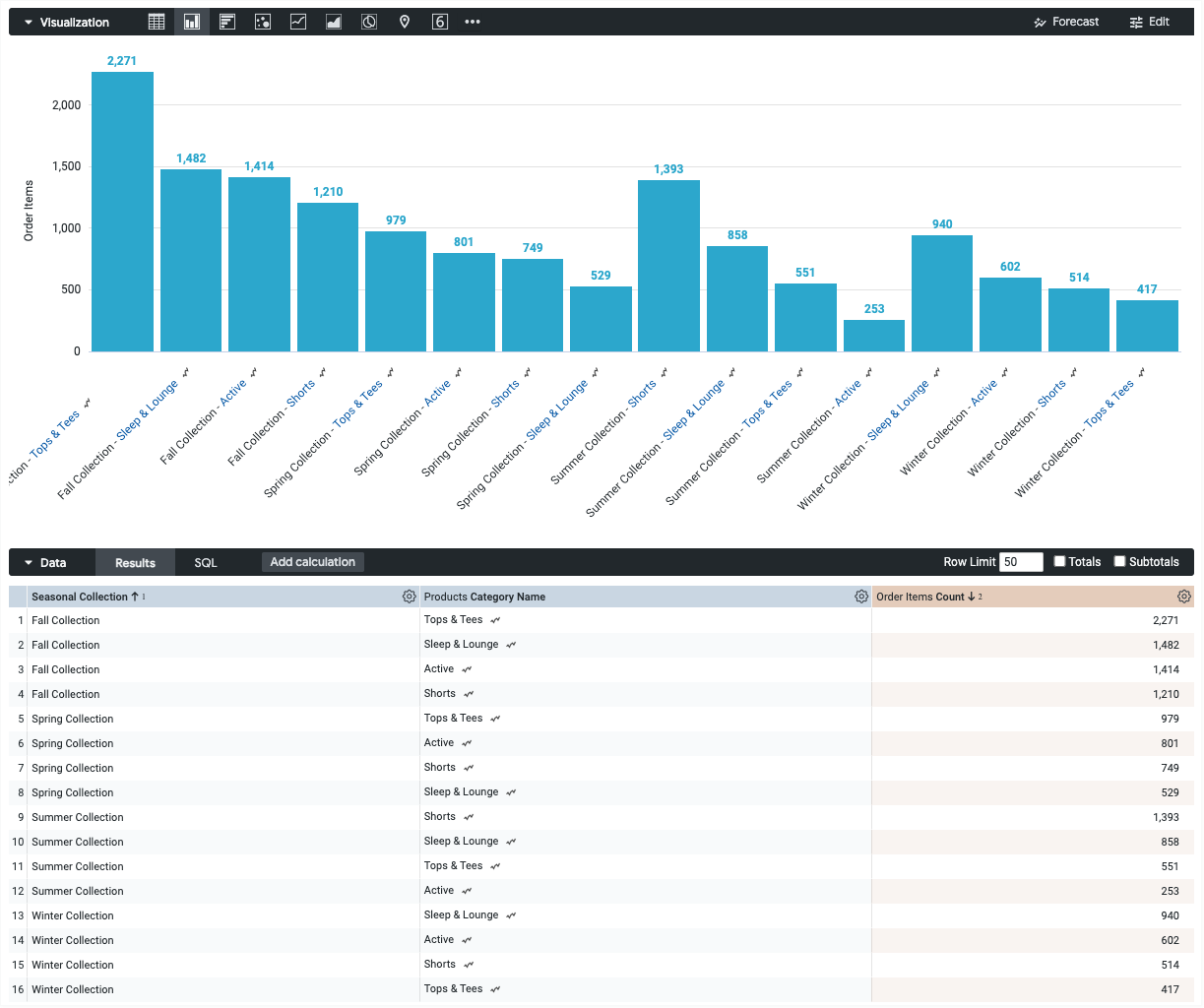

    Contoh diagram kolom dengan Nama Kategori dan Koleksi Musiman pada sumbu x, serta Jumlah Item Pesanan pada sumbu y.

  2. Buka menu Edit di visualisasi.

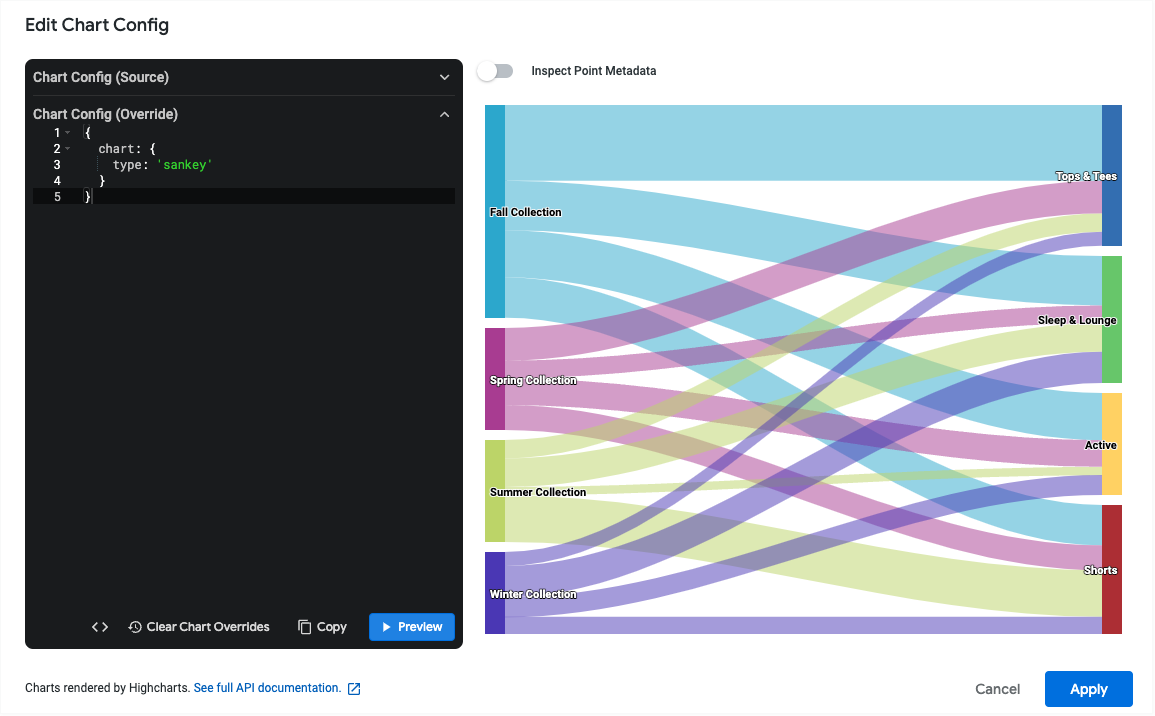

  3. Di tab Plot, klik tombol Edit Chart Config. Looker akan menampilkan dialog Edit Chart Config.

  4. Pilih bagian Chart Config (Override), lalu masukkan JSON HighCharts dari bagian Menulis cuplikan JSON di halaman ini.

  5. Agar Looker dapat memformat JSON Anda dengan benar, klik <> (Format code).

  6. Untuk menguji perubahan, klik Pratinjau.

  7. Untuk menerapkan perubahan, klik Terapkan. Visualisasi akan ditampilkan menggunakan nilai JSON kustom.

Setelah menyesuaikan visualisasi, Anda dapat menyimpannya.

Batasan dan persyaratan

  • Diagram Sankey memerlukan minimal dua dimensi dan tepat satu ukuran.
  • Diagram Sankey dapat menampilkan maksimum 50 baris data.
