Créer un graphique d'articles avec l'éditeur de configuration de graphiques

Remarque : À partir de Looker 24.20, l'éditeur de configuration de graphique est compatible avec la création de graphiques d'éléments.

Un graphique d'éléments affiche des données catégorielles et hiérarchiques sous forme d'ensemble de points. Chaque point représente une valeur de données ou un groupe de valeurs de données.

À l'aide de l'éditeur de configuration de graphique, vous pouvez créer des graphiques d'éléments à partir d'un graphique à colonnes dans Looker.

Les graphiques d'éléments nécessitent au moins une dimension et exactement une mesure.

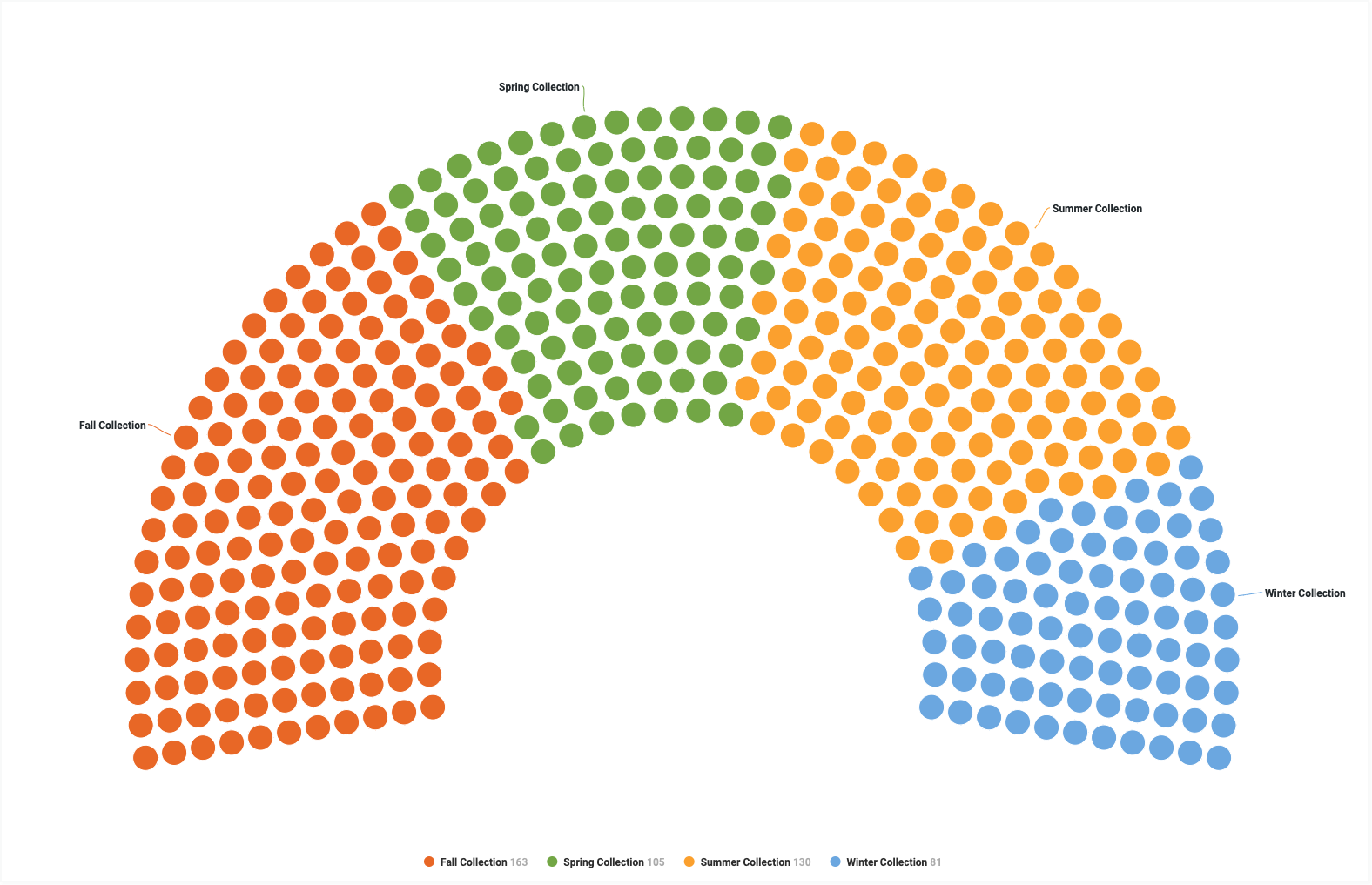

Par exemple, vous pouvez créer un graphique d'éléments qui affiche la valeur de la mesure Inventory Item Count (Nombre d'articles en stock) pour plusieurs valeurs de la dimension Seasonal Collection (Collection saisonnière). Les points seront colorés en fonction des valeurs de la dimension.

Prérequis

Pour accéder à l'éditeur de configuration de graphique, vous devez disposer de l'autorisation can_override_vis_config.

Écrire l'extrait JSON

Pour créer un graphique d'éléments, commencez par l'extrait JSON suivant :

{
  chart: {
    type: 'item',
  }
}

Créer un graphique d'éléments

Pour créer un graphique d'éléments, procédez comme suit :

1. Affichez un graphique à colonnes dans une exploration ou modifiez-le dans un look ou un tableau de bord.

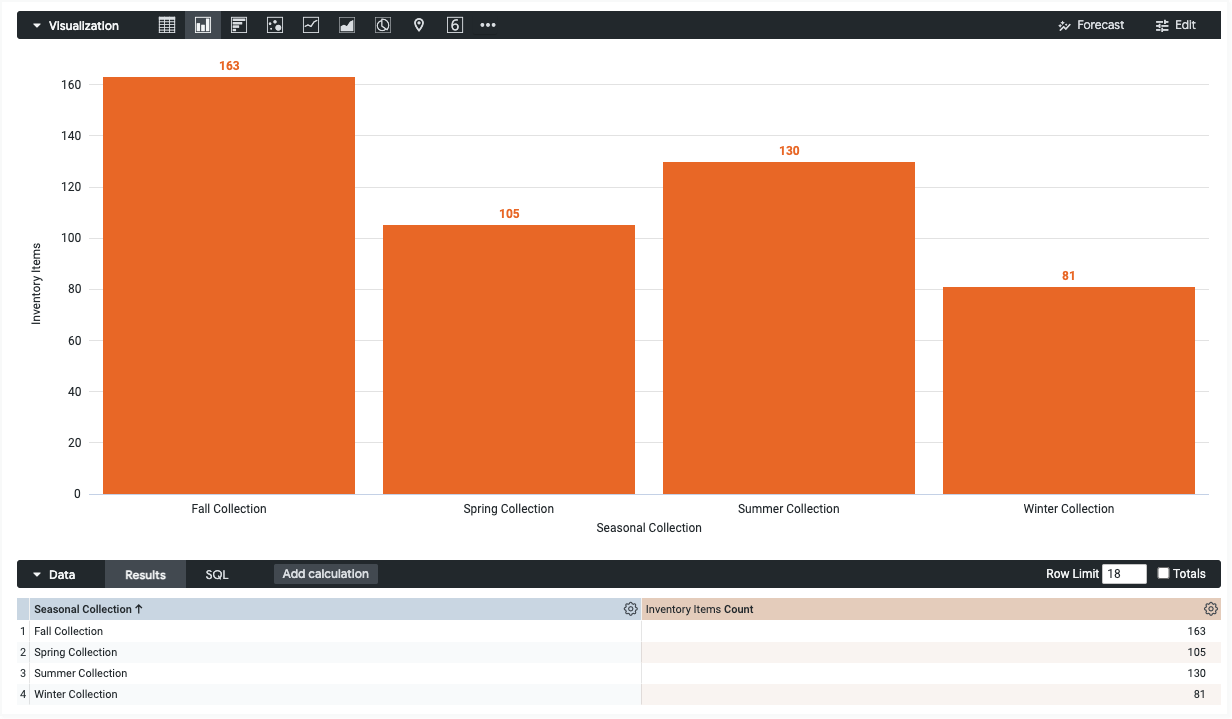

   Les graphiques d'éléments nécessitent au moins une dimension et exactement une mesure. Votre graphique de départ peut ressembler à l'exemple suivant :



2. Ouvrez le menu Edit (Modifier) dans la visualisation.

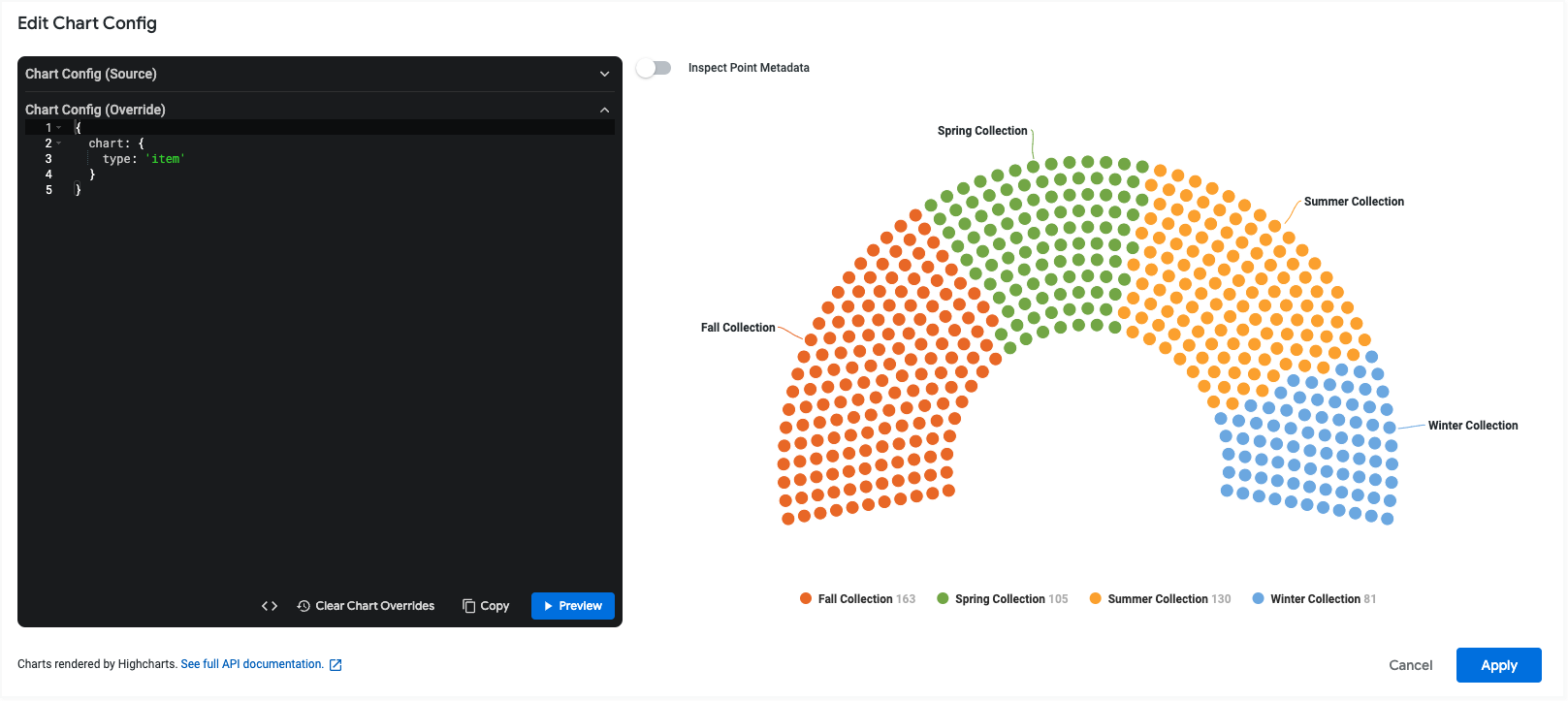

3. Dans l'onglet Plot (Tracé), cliquez sur le bouton Edit Chart Config (Modifier la configuration du graphique). Looker affiche la boîte de dialogue Edit Chart Config (Modifier la configuration du graphique).

4. Sélectionnez la section Chart Config (Override) (Configuration du graphique (remplacement)), puis saisissez le JSON HighCharts de la section Écrire l'extrait JSON de cette page.

5. Pour que Looker mette en forme correctement votre JSON, cliquez sur <> (Format code).

6. Pour tester vos modifications, cliquez sur Preview (Aperçu).

7. Pour appliquer vos modifications, cliquez sur Apply (Appliquer). La visualisation s'affiche à l'aide des valeurs JSON personnalisées.

Une fois que vous avez personnalisé votre visualisation, vous pouvez l'enregistrer.

Modifier le style de mise en page

Par défaut, le graphique d'éléments affiche les éléments en demi-cercle. Vous pouvez modifier la forme du graphique à l'aide des propriétés startAngle et endAngle.

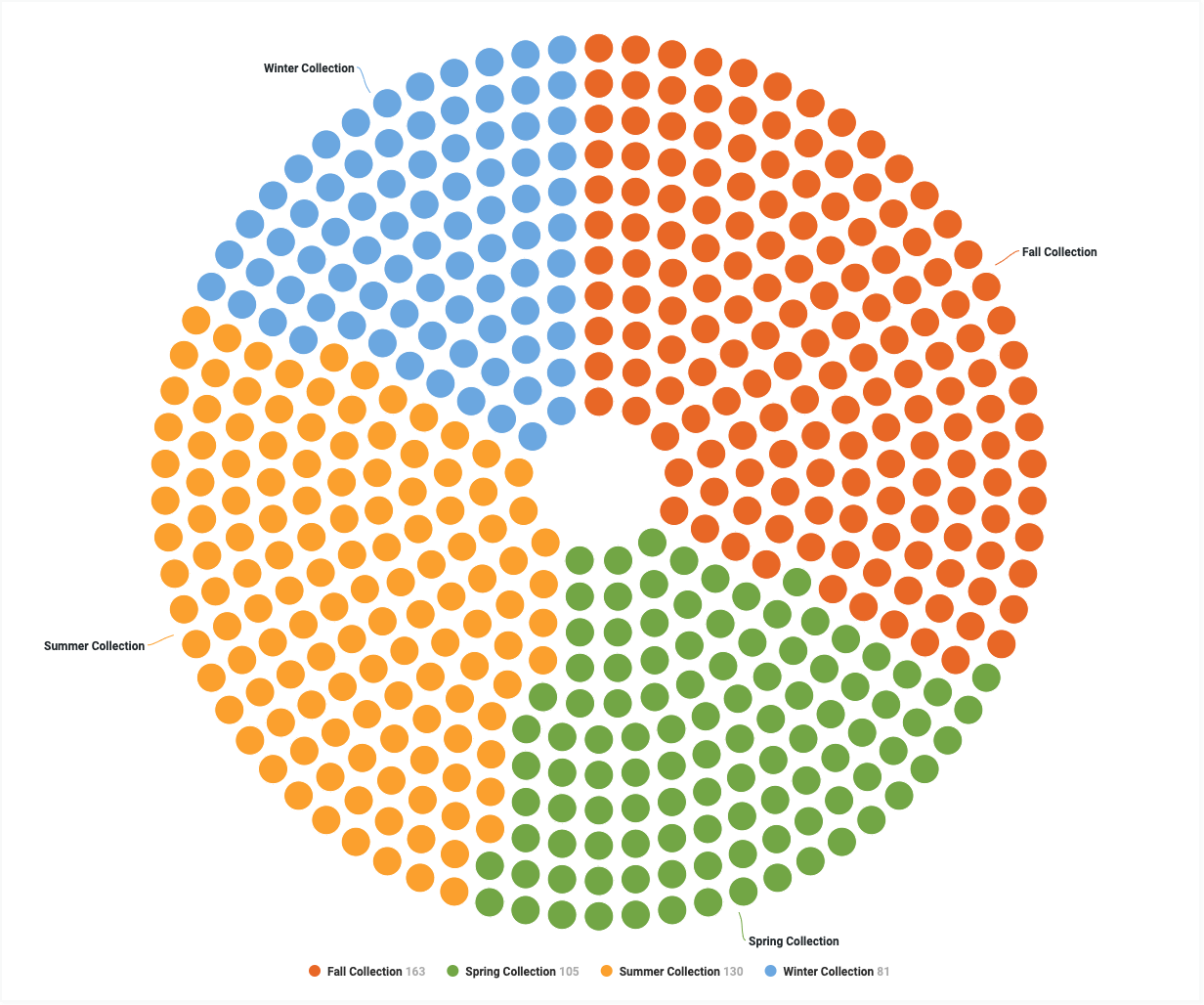

Par exemple, pour créer un graphique d'éléments circulaire, utilisez le JSON suivant :

{
  chart: {
    type: 'item'
  },
  series: [{
    startAngle: null,
    endAngle: null
  }]
}

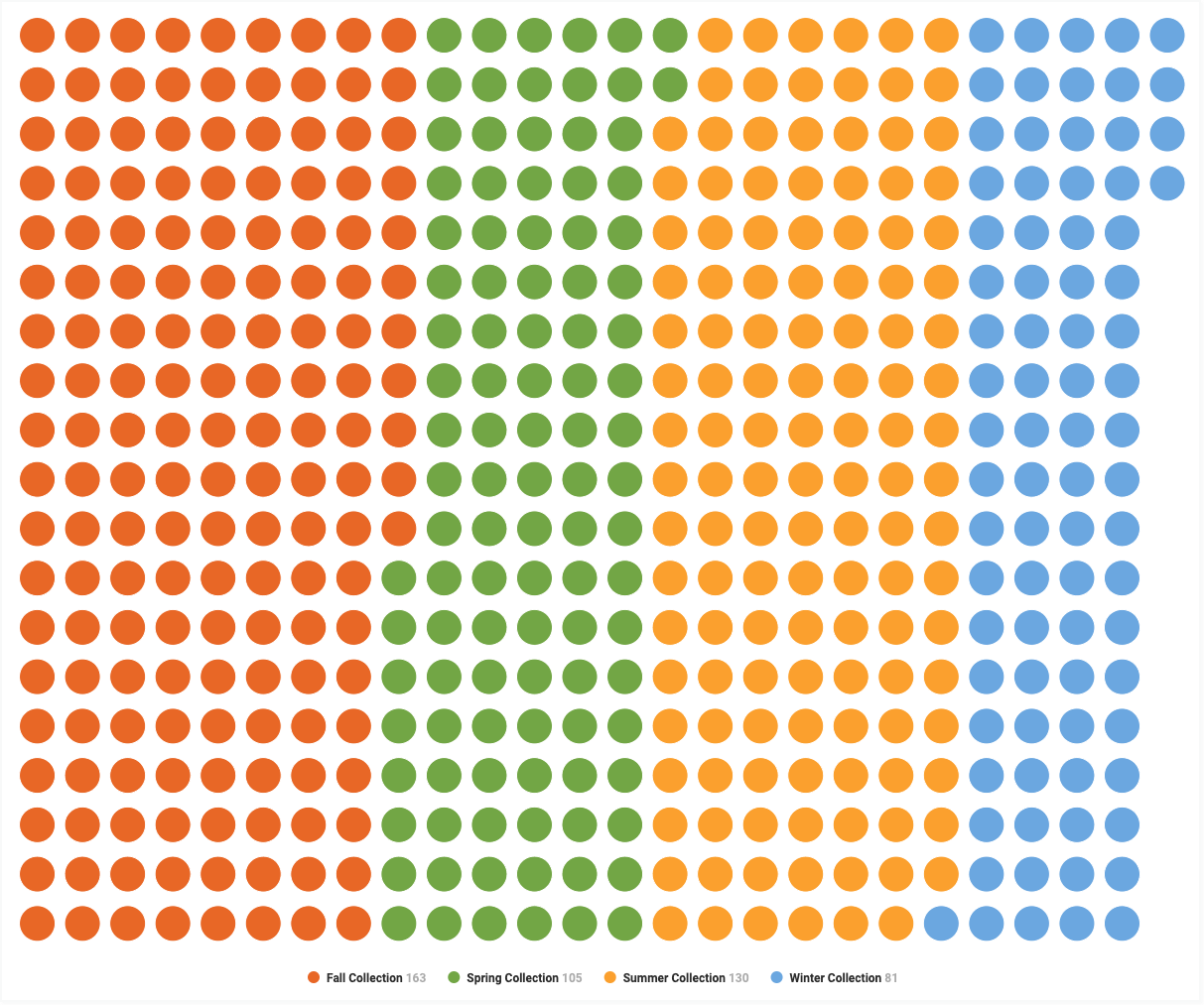

Pour créer un graphique d'éléments rectangulaire, utilisez le JSON suivant :

{
  chart: {
    type: 'item'
  },
  series: [{
    startAngle: null,
    endAngle: null
  }]
}

Limites et exigences

Lorsque vous utilisez des graphiques d'éléments, tenez compte des limites et exigences suivantes :

• Les graphiques d'éléments nécessitent exactement une mesure.
• Les graphiques d'éléments nécessitent au moins une dimension.
• Les graphiques d'éléments ne sont pas compatibles avec les dimensions croisées dynamiquement.
• Si les valeurs de votre mesure sont supérieures au nombre de points que Looker peut afficher, Looker ajoute une étiquette sous le graphique indiquant le nombre de valeurs que chaque point représente.
• Les graphiques d'éléments ne peuvent afficher que les requêtes comportant 50 lignes ou moins.
