Diagram Google Maps memungkinkan Anda memvisualisasikan data geografis di peta responsif dan interaktif, serta memberikan kontrol signifikan atas cara titik peta diplot. Diagram Google Maps memiliki fungsi yang serupa dengan jenis visualisasi Diagram peta.
Melihat diagram Google Maps
Saat pengguna melihat diagram Google Maps, beberapa ikon akan muncul di diagram yang memungkinkan mereka berinteraksi dengan visualisasi.
- Ikon Perbesar dan Perkecil: Klik ikon + untuk memperbesar dan ikon - untuk memperkecil tampilan peta.
- Ikon Beralih ke tampilan layar penuh: Klik ikon Beralih ke tampilan layar penuh untuk memperluas peta ke layar penuh. Tekan tombol
escdi keyboard atau klik ikon lagi untuk kembali ke tampilan standar. - Tarik Pegman ke peta untuk membuka Street View: Tarik ikon Pegman ke lokasi mana pun di diagram untuk mengalihkan peta ke Street View untuk lokasi tersebut. Klik panah kembali di kiri atas Street View untuk kembali ke diagram.
- Skala jarak: Di bagian bawah diagram, terdapat skala dalam meter atau kilometer untuk tampilan peta saat ini.
- Pintasan keyboard: Klik Pintasan keyboard di bagian bawah diagram untuk melihat jendela dengan pintasan keyboard yang tersedia untuk berinteraksi dengan diagram.
- Skala warna nilai: Jika ukuran diplot pada diagram, skala warna akan muncul di kiri bawah diagram untuk menunjukkan rentang warna antara nilai minimum dan maksimum. Setelan di menu Nilai dapat memengaruhi tampilan skala warna nilai.
- Buka area ini di Google Maps: Klik logo Google di kiri bawah diagram untuk membuka peta di Google Maps. Google Maps akan terbuka di tab browser baru.
Membuat diagram Google Maps
Untuk membuat diagram Google Maps, kueri Anda harus menyertakan setidaknya salah satu kolom berikut:
- Dimensi berdasarkan data lintang dan bujur. Dimensi ini ditentukan oleh developer LookML sebagai dimensi
type: location. - Dimensi dengan lapisan peta yang ditetapkan ke dimensi tersebut. Developer LookML dapat menambahkan lapisan peta bawaan atau lapisan peta kustom ke dimensi menggunakan parameter
map_layer_name. - Dimensi kode pos, yang otomatis memiliki lapisan peta kode pos AS yang ditetapkan ke dimensi tersebut. Dimensi ini ditentukan oleh developer LookML sebagai dimensi
type: zipcode. Region kode pos didasarkan pada area tabulasi kode pos (ZCTA) AS. Mungkin tidak ada korespondensi satu-ke-satu antara kode pos dan ZCTA yang digunakan untuk visualisasi peta. Ada kemungkinan tidak semua titik akan divisualisasikan di peta.
Batasi presisi koordinat data lintang dan bujur hingga tidak lebih dari lima hingga enam tempat desimal. Jika koordinat melebihi tujuh tempat desimal, peta tidak akan menampilkan titik data apa pun.
Untuk membuat diagram Google Maps, pilih jenis visualisasi Google Maps di panel Visualisasi. Anda juga dapat mengedit visualisasi peta di menu visualisasi. Klik Edit di sudut kanan atas panel Visualisasi.
Opsi yang dijelaskan di halaman ini tersedia di berbagai tab menu Edit. Opsi mungkin berwarna abu-abu atau tersembunyi jika bertentangan dengan setelan lain yang telah Anda pilih.
Opsi menu Plot
Tab Plot memungkinkan Anda memilih cara data lokasi diplot. Setiap pilihan memiliki opsi pemformatan yang sedikit berbeda, sebagaimana mestinya untuk jenis plot. Opsi Plot juga berbeda, bergantung pada apakah lapisan peta ditentukan di LookML untuk dimensi Anda.
Untuk visualisasi yang berisi dimensi kode pos (yang otomatis memiliki lapisan peta kode pos AS yang ditetapkan ke dimensi tersebut) atau dimensi lain yang memiliki lapisan peta yang ditentukan, Anda akan melihat opsi Plot berikut:
Untuk visualisasi yang tidak berisi dimensi kode pos atau dimensi yang memiliki lapisan peta yang ditentukan, opsi Plot berikut didukung:
- Poin
- Peta Panas Otomatis
- Peta Panas Kepadatan
- Hubungkan dengan Garis
- Hubungkan dengan Area
- Garis Petak di Region Kosong
- Opasitas Peta Panas
Setiap opsi menu Plot dijelaskan di bagian ini.

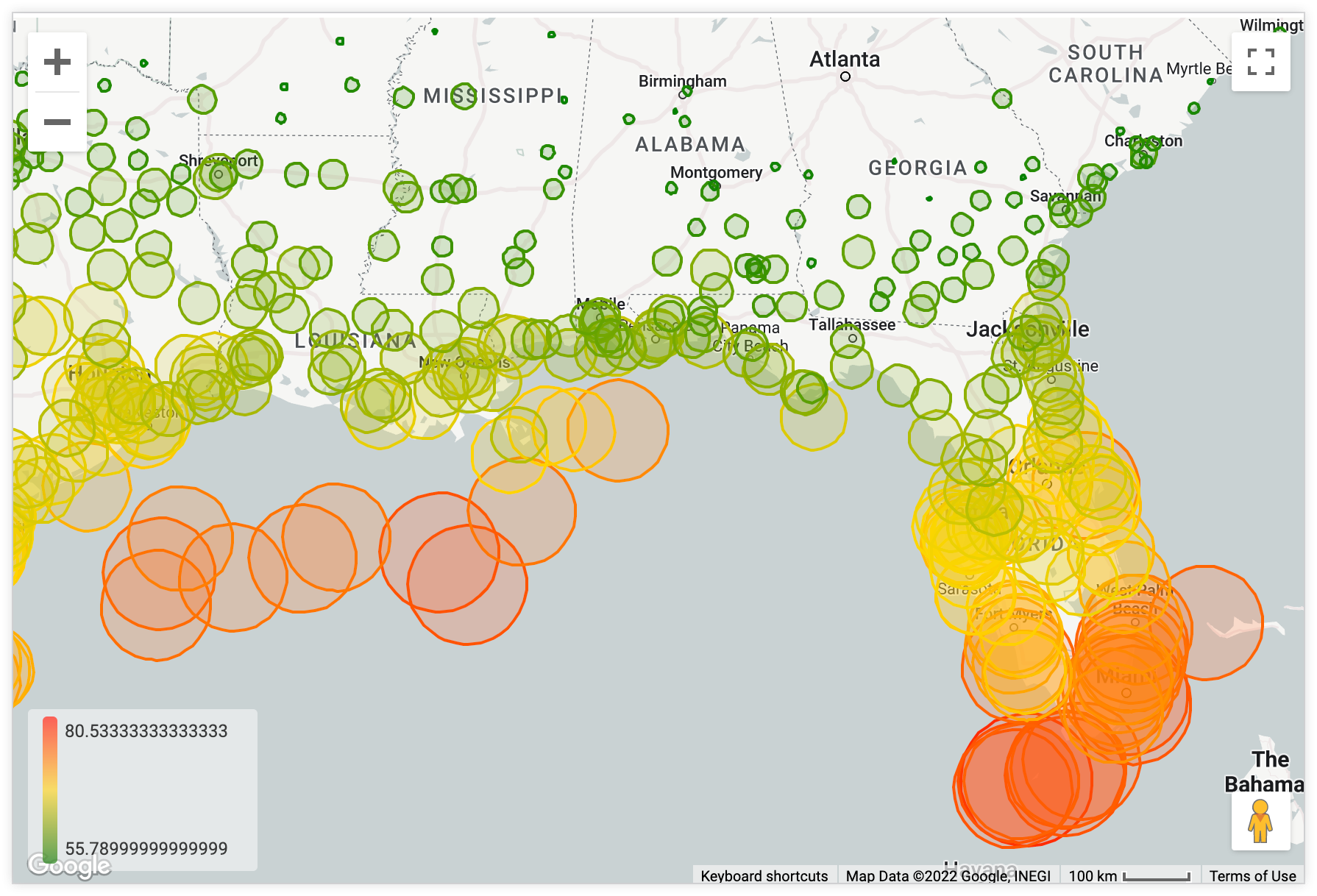

Poin
Anda dapat memplot setiap baris dalam tabel data yang mendasarinya sebagai titik terpisah di peta.
Agar jenis plot ini berfungsi dengan baik, Anda harus memilih setidaknya satu dimensi type: location. Secara opsional, Anda dapat menambahkan ukuran.
Dimensi lokasi itu sendiri akan menempatkan titik dengan ukuran dan warna yang seragam. Menambahkan ukuran ke tabel data yang mendasarinya memungkinkan titik diskalakan berdasarkan warna atau ukuran di tab menu Titik.

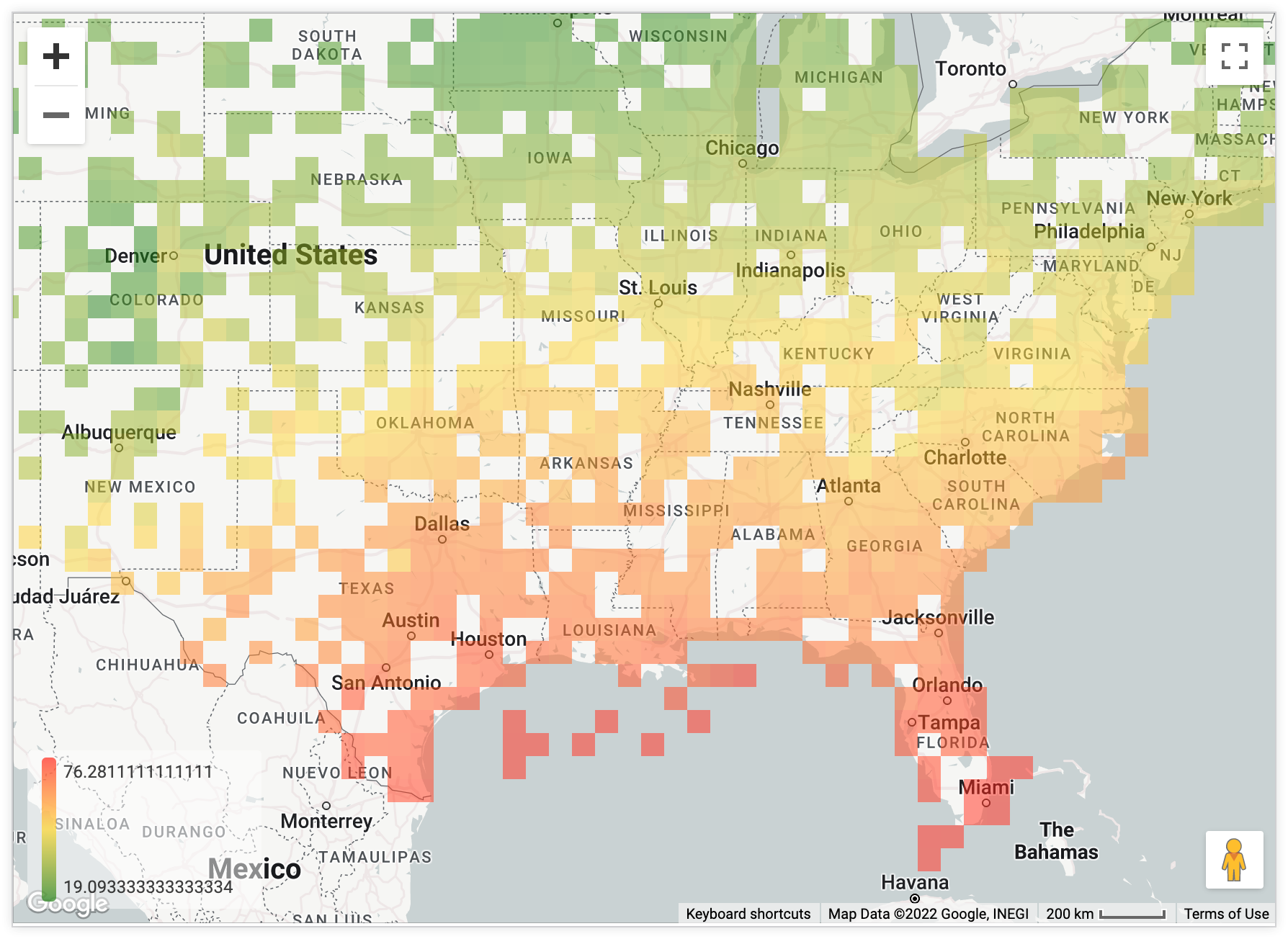

Peta Panas Otomatis
Peta panas otomatis menampilkan data sebagai petak peta panas, yang menyesuaikan kembali perinciannya saat pemirsa memperbesar atau memperkecil peta.
Agar jenis plot ini berfungsi dengan baik, Anda harus memilih dimensi type: location dan ukuran.
Untuk menampilkan data dalam kueri sebagai petak peta panas, Looker membagi peta yang terlihat menjadi kotak yang sama, lalu menghitung nilai mana dalam data Anda yang sesuai dengan setiap kotak. Kotak diberi warna sesuai dengan ukuran yang Anda pilih. Memperbesar atau memperkecil peta ini akan meminta Looker untuk menghitung ulang petak, sehingga perinciannya sesuai dengan tingkat zoom.
Opsi Peta Panas Otomatis akan membuat kueri ulang data Anda untuk membuat petak peta panas. Dimensi lokasi biasanya ditampilkan sebagai titik terpisah dengan satu koordinat lintang/bujur, tetapi saat Anda menggunakan peta panas otomatis, dimensi akan berubah menjadi kotak pembatas ("Region peta panas dari ... hingga ..") dari setiap kotak di petak.

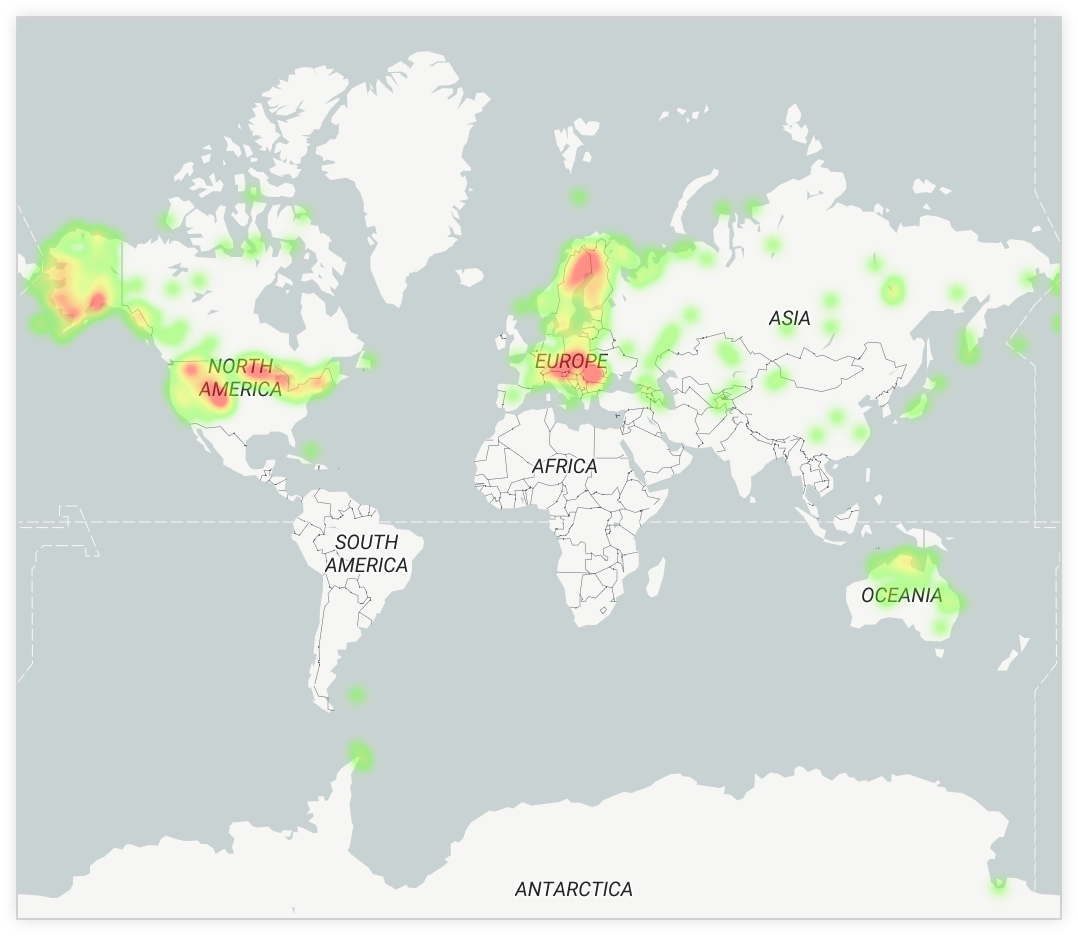

Peta Panas Kepadatan
Agar jenis plot ini berfungsi dengan baik, Anda harus memilih setidaknya satu dimensi type: location. Secara opsional, Anda dapat menambahkan ukuran.
Peta panas kepadatan berguna untuk menampilkan data lokasi dalam jumlah besar dengan banyak titik yang dikelompokkan secara padat. Peta panas kepadatan menampilkan data menggunakan intensitas warna dan skala warna untuk menyampaikan konsentrasi titik data di setiap area.

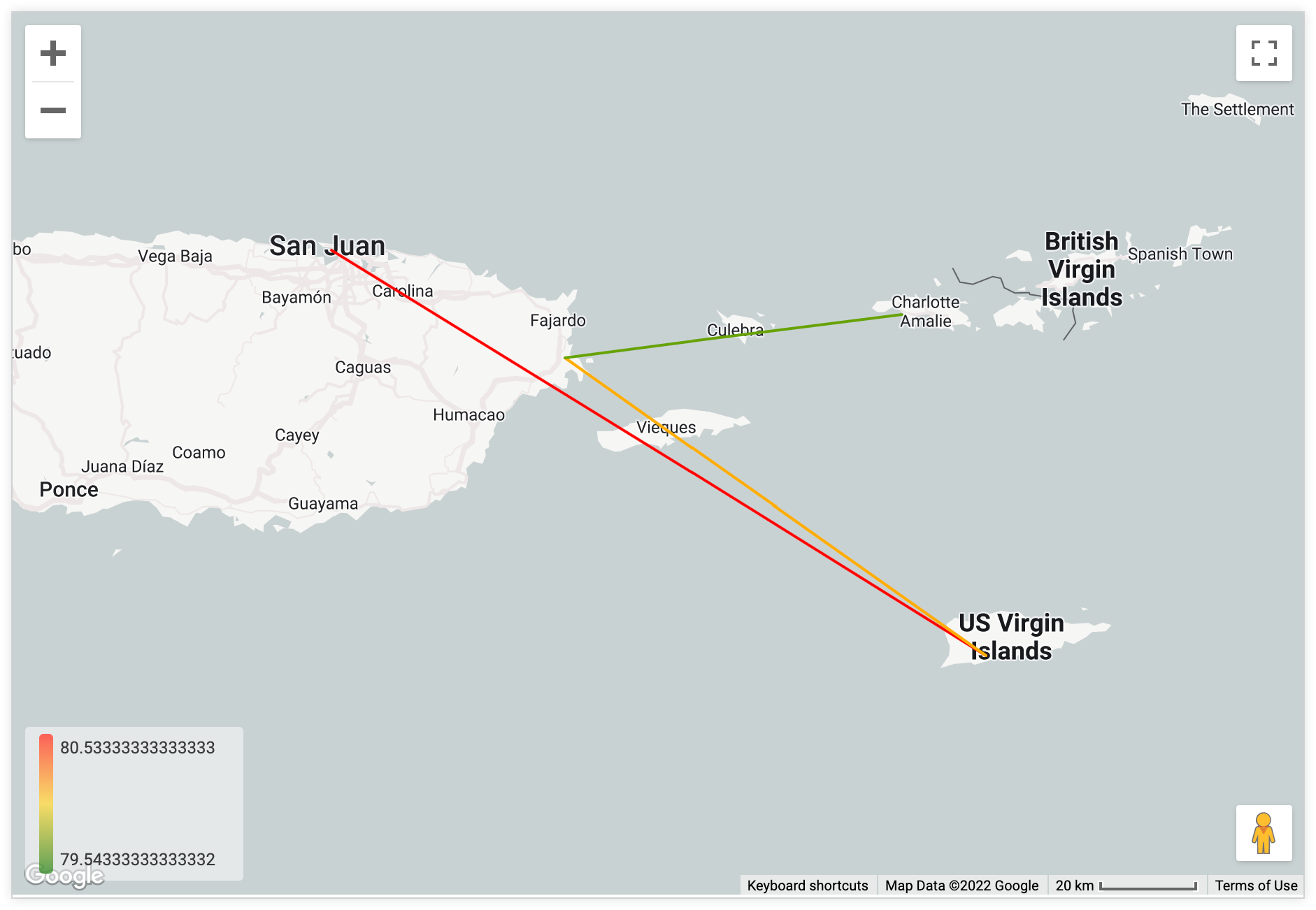

Hubungkan dengan Garis
Agar jenis plot ini berfungsi dengan baik, Anda memerlukan dua dimensi type: location. Secara opsional, Anda dapat menambahkan ukuran.
Opsi Hubungkan dengan Garis mengambil dua kolom type: location dari kueri Anda, lalu menghubungkannya dengan garis dalam visualisasi. Menambahkan ukuran ke kueri memungkinkan Anda menambahkan skala warna ke garis.

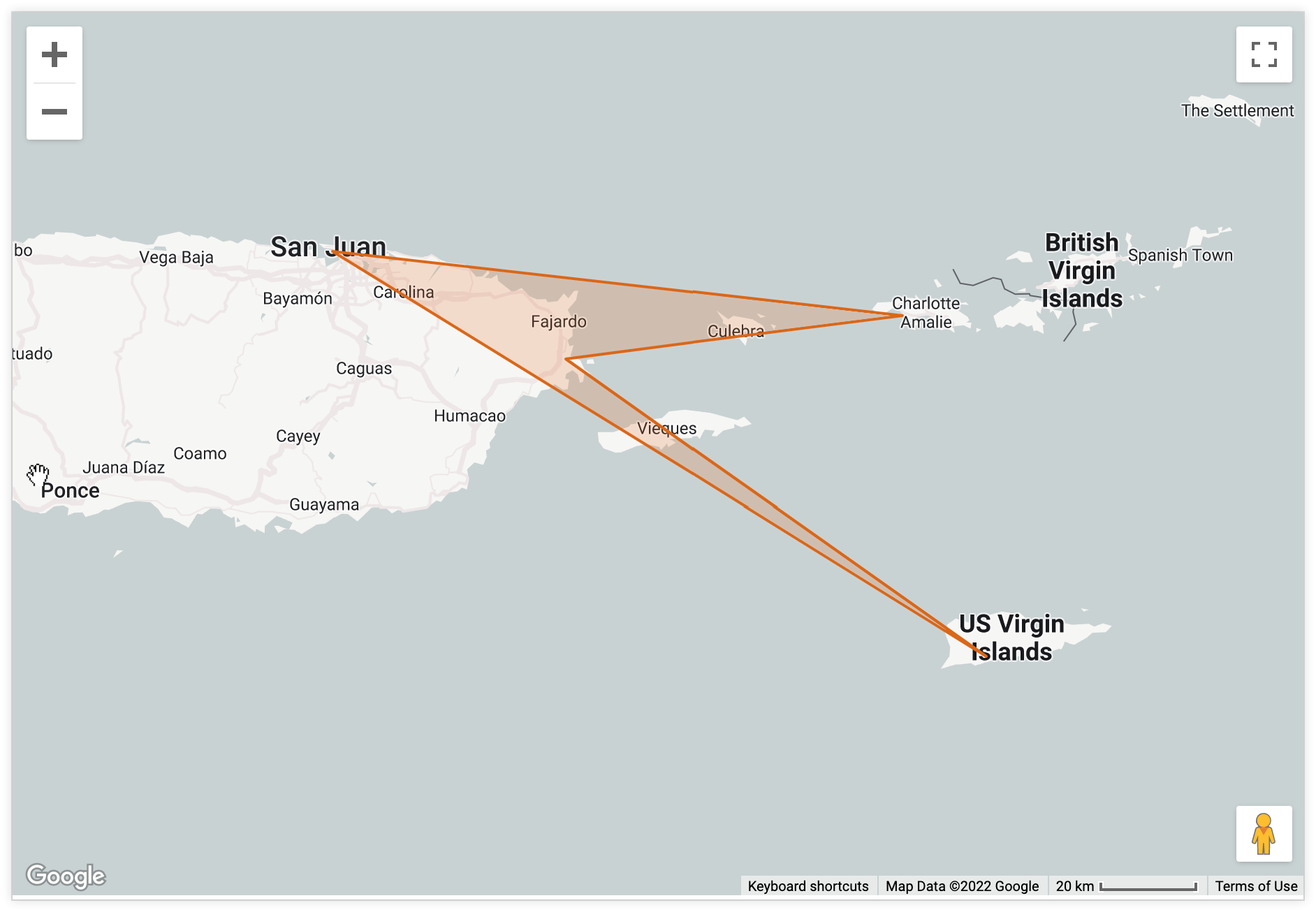

Hubungkan dengan Area
Agar jenis plot ini berfungsi dengan baik, Anda memerlukan satu dimensi type: location. Secara opsional, Anda dapat menambahkan ukuran.
Visualisasi peta Hubungkan dengan Area mengambil satu kolom type: location dan menghubungkan semua titik dalam urutan yang telah Anda urutkan dengan garis, yang membentuk batas area di peta. Menambahkan ukuran ke kueri memungkinkan Anda memformat ukuran dan warna titik lokasi individual yang membatasi area di tab menu Nilai.
Garis Kisi Peta Panas
Opsi ini tersedia saat Peta Panas Otomatis dipilih dari menu Plot atau saat lapisan peta digunakan dalam diagram Anda. Mengaktifkan opsi ini akan menambahkan batas di sekitar setiap garis kisi yang digunakan untuk peta panas otomatis.
Opasitas Peta Panas
Opsi ini tersedia saat Peta Panas Otomatis dipilih atau saat lapisan peta digunakan dalam diagram Anda. Opsi ini memungkinkan Anda menentukan opasitas warna yang digunakan dalam peta panas. Masukkan desimal satu digit antara 0 dan 1, dengan 0 berarti tidak ada warna dan 1 berarti benar-benar buram.

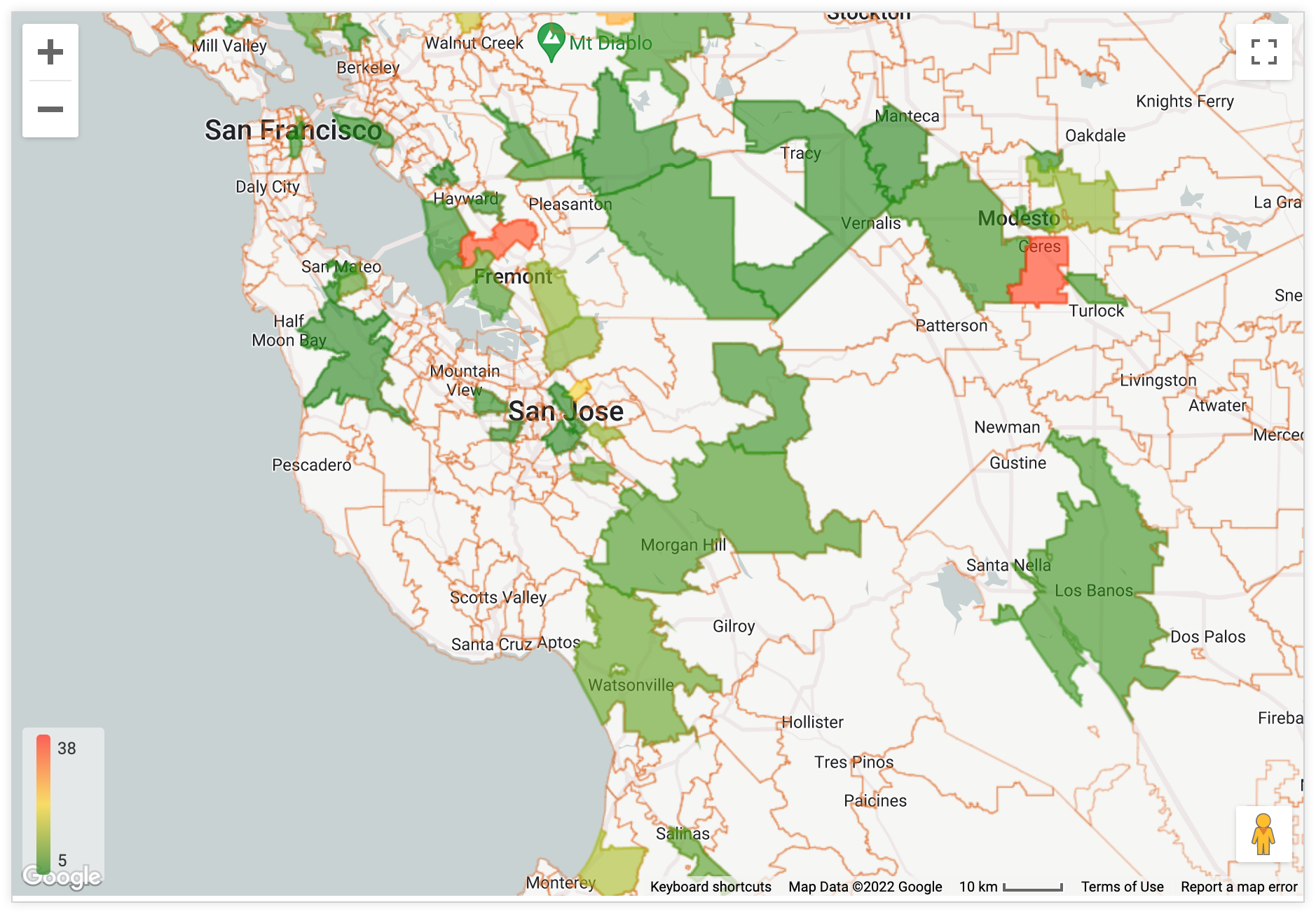

Garis Kisi di Region Kosong
Jika opsi Garis Kisi Peta Panas diaktifkan, dan Anda memplot dimensi yang memiliki lapisan peta yang ditentukan, Anda dapat mengaktifkan tombol Garis Kisi di Region Kosong untuk menampilkan garis luar di sekitar region peta yang tidak memiliki data terkait.
Tooltip Kustom
Anda dapat mengklik tombol Tooltip Kustom untuk mengonfigurasi tooltip dalam editor visualisasi Jelajahi menggunakan kombinasi setelan UI dan editor HTML yang mendukung pembuatan template Liquid. Pelajari lebih lanjut Tooltip Kustom.
Opsi menu Peta
Gaya Peta
Gaya Peta memungkinkan pengguna mengubah jenis peta latar belakang, dan apakah label peta (seperti kota dan jalan) harus ditampilkan. Opsi ini menampilkan menu drop-down dengan daftar pilihan:

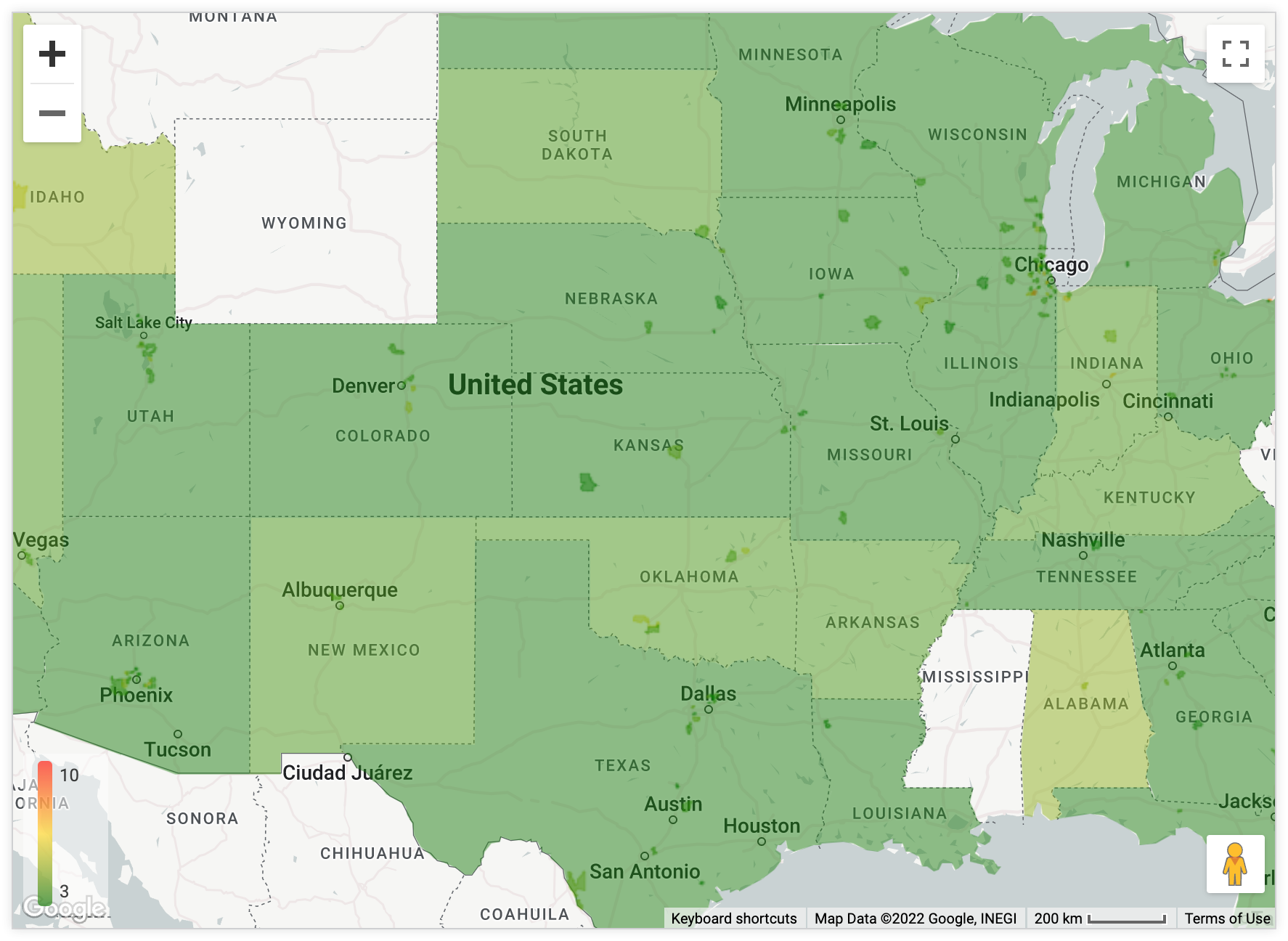

Terang: Peta berwarna terang yang didesain untuk memberikan konteks geografis sekaligus menandai data Anda.
Terang (Tanpa Label): Sama seperti Terang, kecuali peta menghilangkan label seperti nama kota.

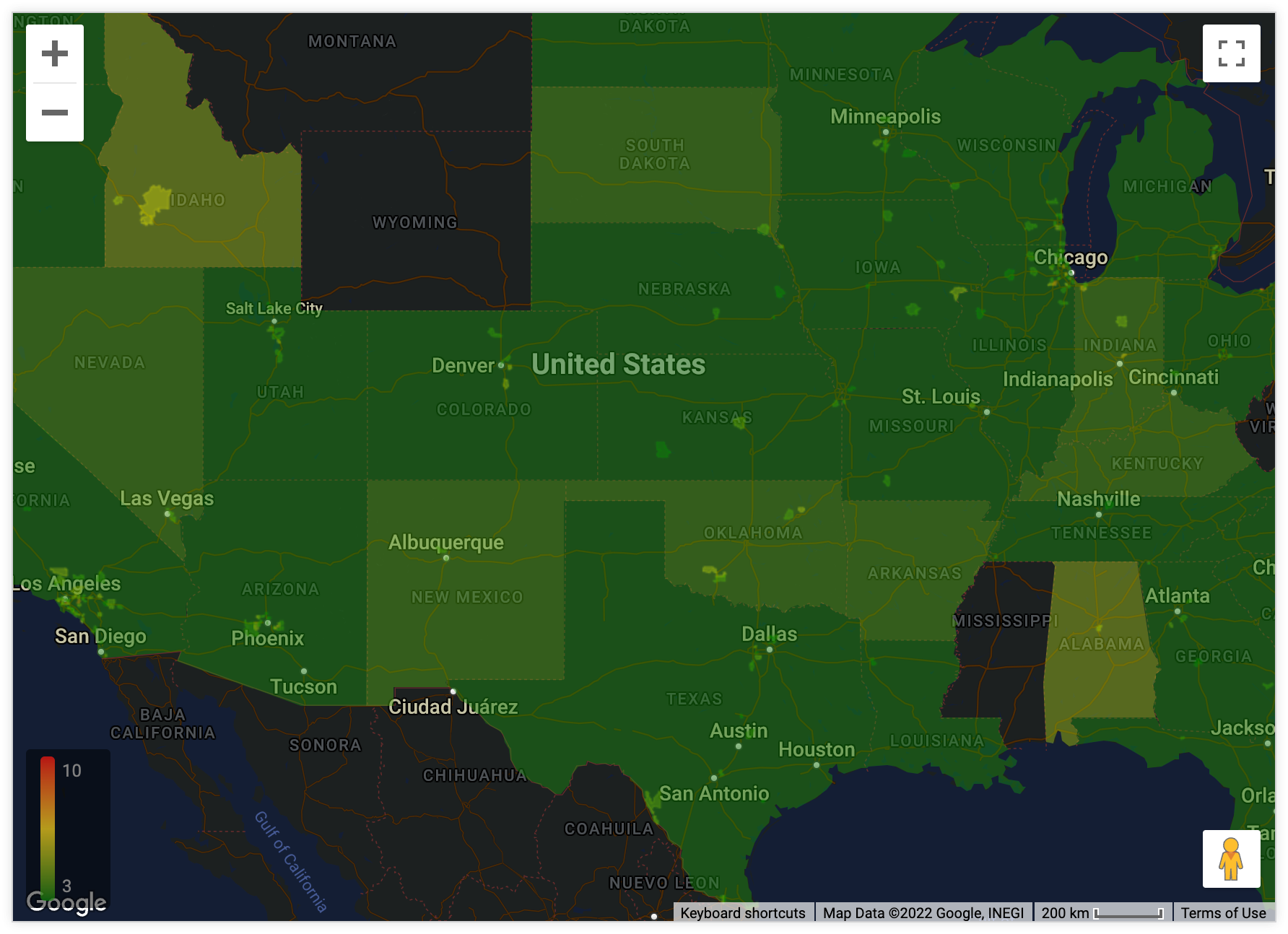

Gelap: Peta berwarna gelap yang didesain untuk memberikan konteks geografis sekaligus menandai data Anda.
Gelap (Tanpa Label): Sama seperti Gelap, kecuali peta menghilangkan label seperti nama kota.

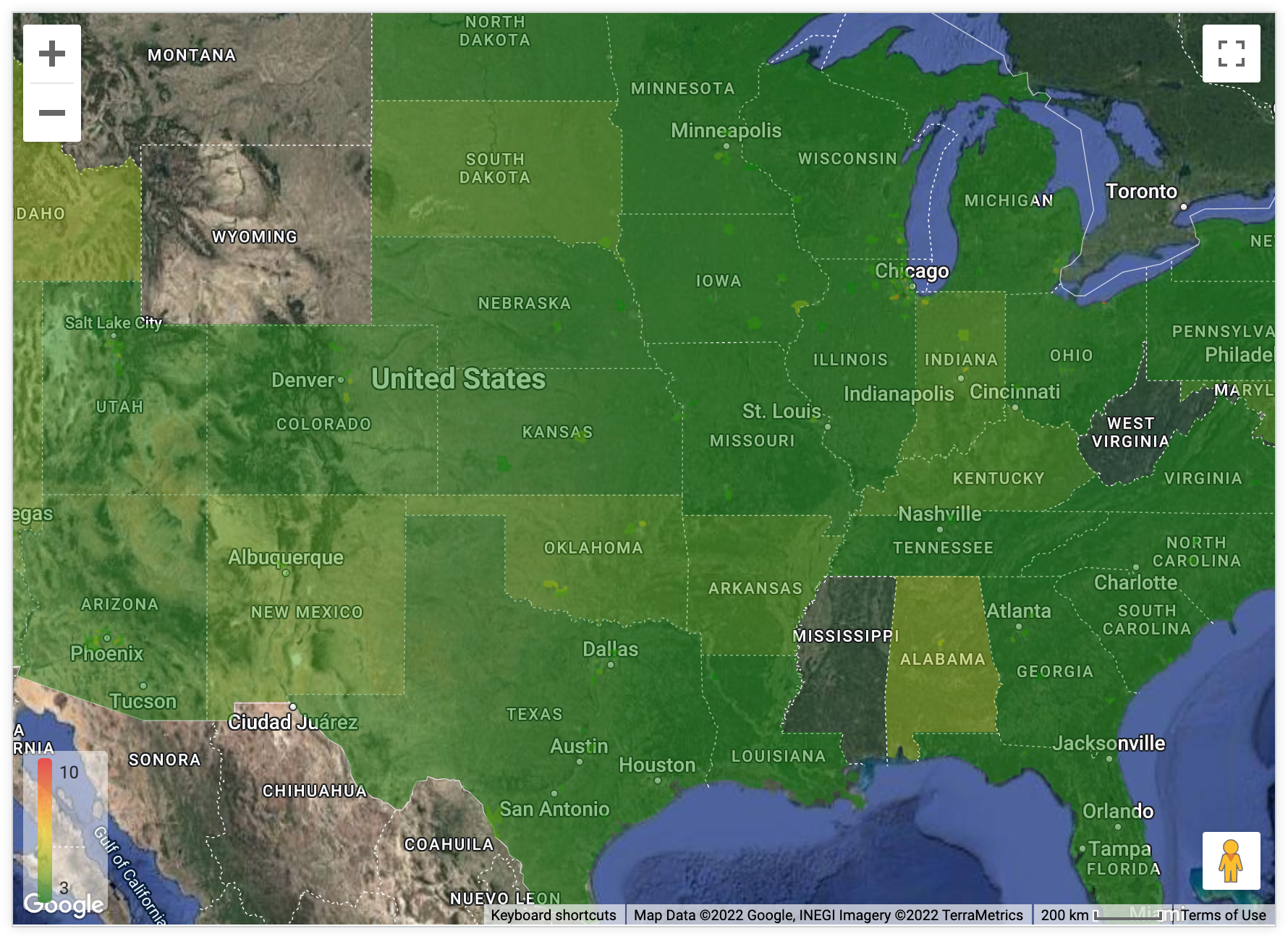

Satelit: Peta yang menampilkan citra satelit dan udara global.
Satelit (Tanpa Label): Sama seperti Satelit, kecuali peta menghilangkan label seperti nama kota.

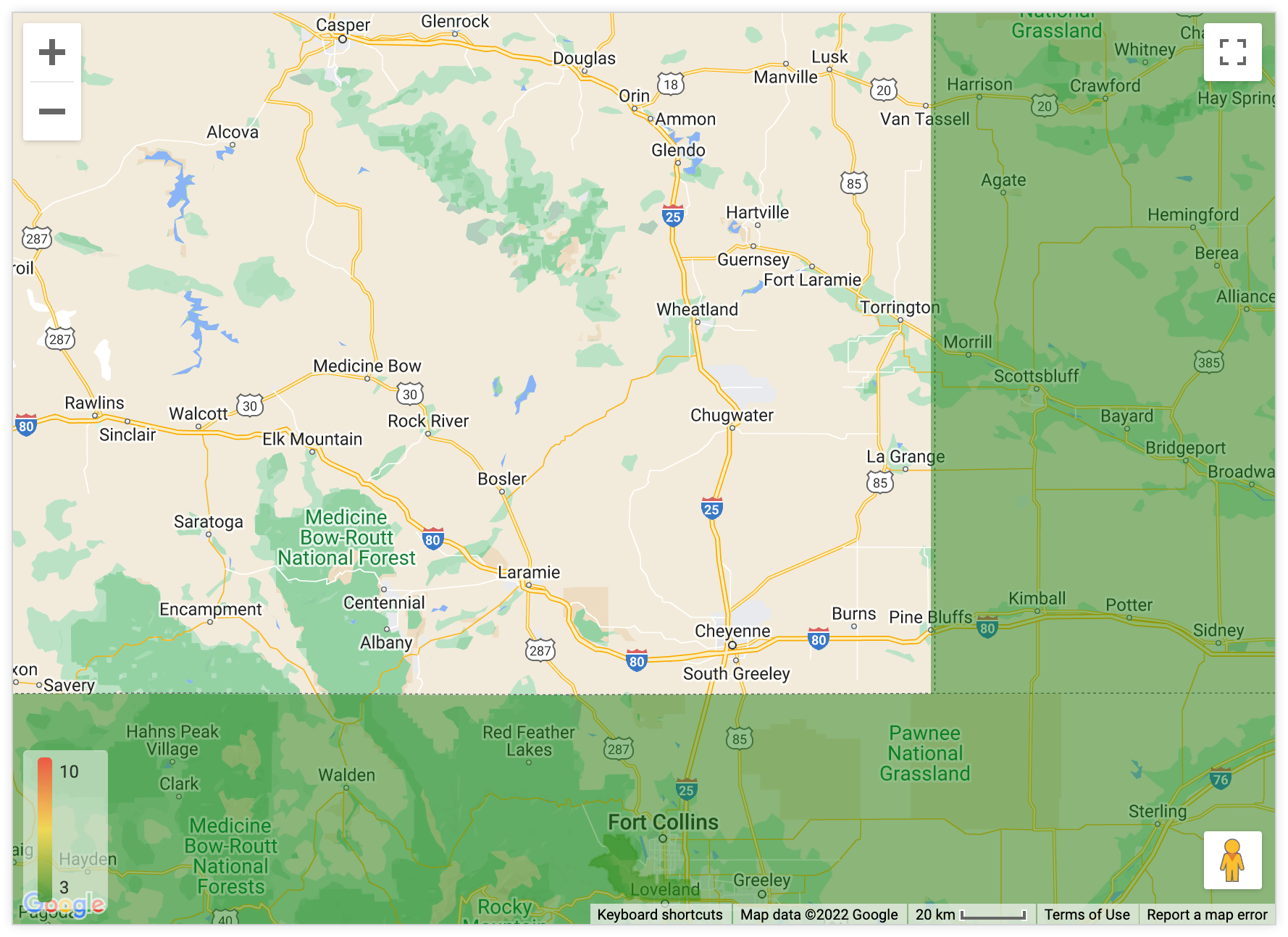

Jalan: Peta tujuan umum yang menekankan gaya jaringan jalan dan transportasi umum yang mudah dibaca.

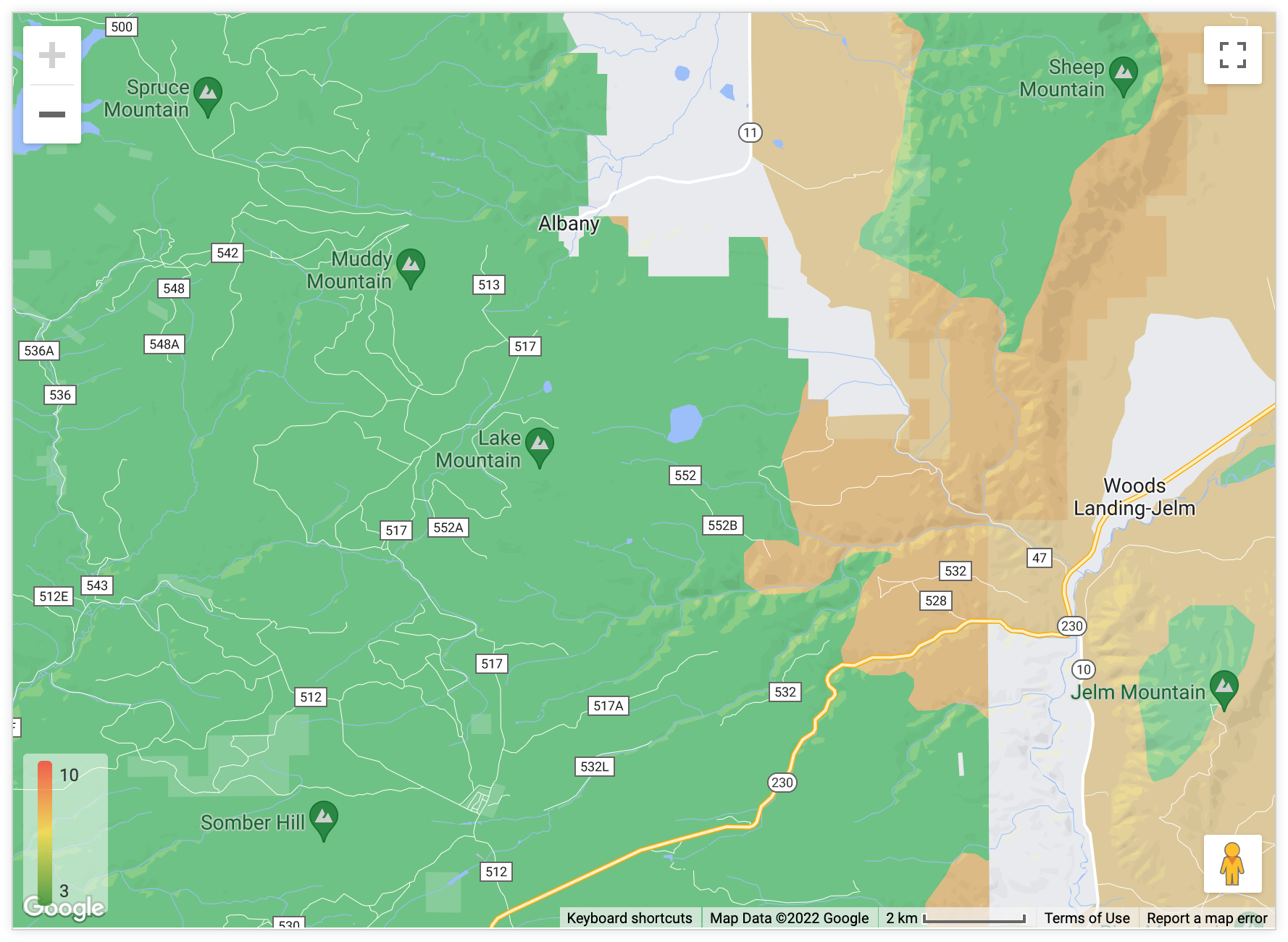

Luar Ruangan: Peta serbaguna yang disesuaikan untuk hiking, bersepeda, dan penggunaan luar ruangan lainnya.

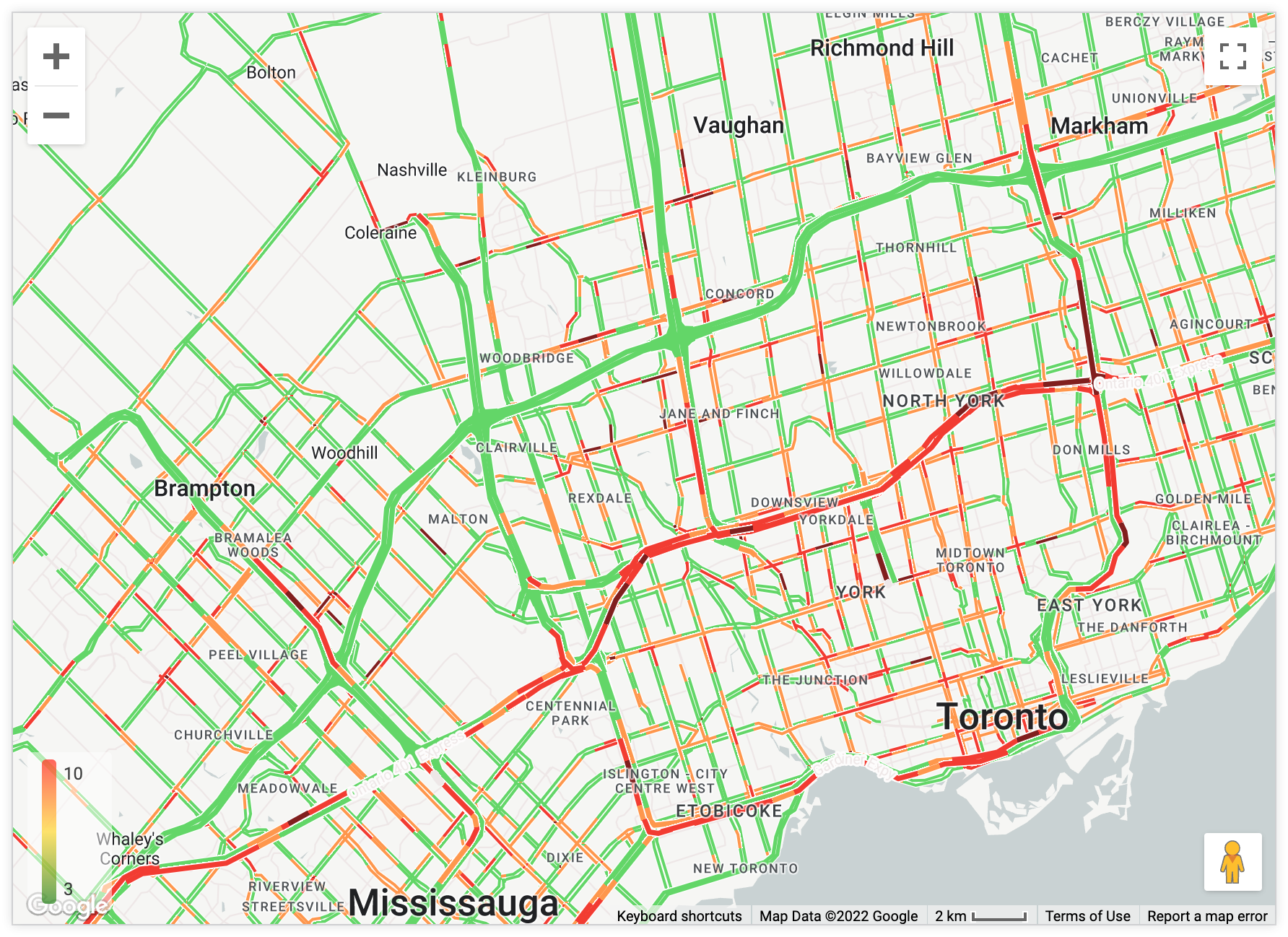

Lalu Lintas (Siang): Peta berwarna terang yang menekankan jaringan transportasi umum dan jalan, termasuk informasi lalu lintas saat ini.
Lalu Lintas (Malam): Peta berwarna gelap yang menekankan jaringan transportasi umum dan jalan, termasuk informasi lalu lintas saat ini.

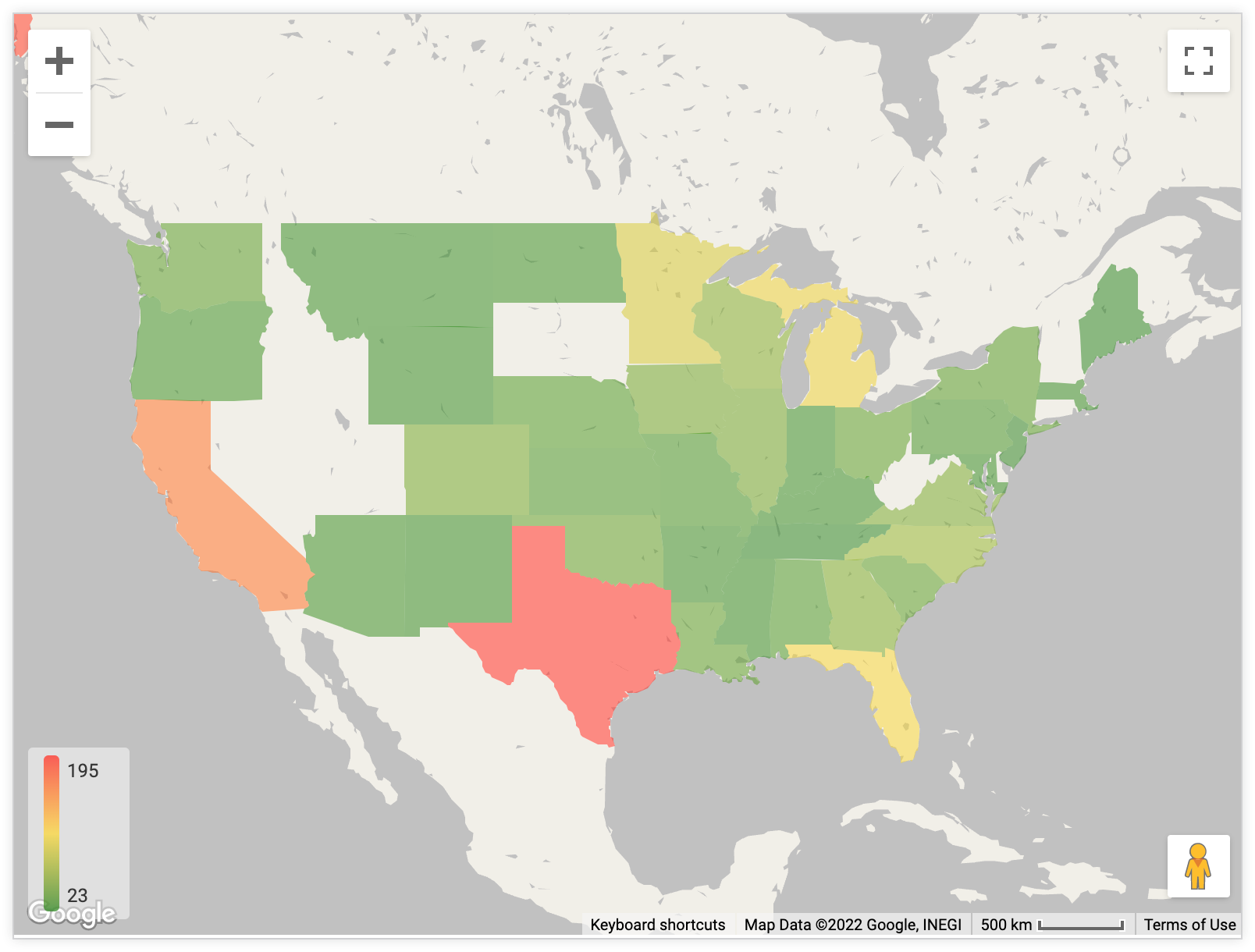

Minimal: Peta berwarna terang tanpa label atau garis batas.
Posisi Peta
Anda dapat mengubah titik tengah dan tingkat zoom peta yang terlihat:
- Sesuaikan dengan Data: Otomatis memusatkan dan memperbesar peta sehingga semua titik data kueri Anda terlihat.
- Kustom: Memungkinkan Anda menetapkan Lintang, Bujur, dan Tingkat Zoom secara manual (angka yang lebih tinggi akan membuat tingkat zoom lebih dekat).
Izinkan Penggeseran
Opsi ini memungkinkan Anda menentukan apakah pengguna dapat memposisikan ulang peta dengan menyeretnya. Opsi ini diaktifkan secara default.
Izinkan Zoom
Opsi ini memungkinkan Anda menentukan apakah tombol (+/-) harus ditampilkan di kiri atas visualisasi peta, sehingga pengguna dapat memperbesar dan memperkecil. Opsi ini diaktifkan secara default.
Tampilkan Nama Kolom Lengkap
Opsi ini memungkinkan Anda menentukan apakah akan menampilkan nama tampilan bersama dengan nama kolom di tooltip peta. Tooltip ditampilkan saat pengguna mengklik titik data peta. Opsi ini dinonaktifkan secara default.
Lihat bagian Hal-hal yang perlu dipertimbangkan di halaman ini untuk mengetahui informasi selengkapnya tentang cara tooltip ditampilkan di diagram Google Maps.
Tampilkan Legenda
Opsi ini memungkinkan Anda menentukan apakah akan menampilkan legenda peta di kiri bawah visualisasi. Legenda menampilkan skala warna yang digunakan peta, jika Anda telah menambahkan ukuran ke visualisasi.
Opsi Tampilkan Legenda tersedia untuk opsi Plot berikut:
- Mode Peta Panas Otomatis
- Mode Titik, saat Mode Warna Penanda ditetapkan ke Berdasarkan Nilai
Tampilkan Kolom Region di Tooltip
Opsi Tampilkan Kolom Region di Tooltip tersedia saat kueri memiliki setidaknya satu dimensi dengan lapisan peta yang ditetapkan ke dimensi tersebut. Developer LookML dapat menambahkan lapisan peta bawaan atau lapisan peta kustom ke dimensi menggunakan parameter map_layer_name.
Opsi ini memungkinkan Anda menentukan apakah akan menampilkan informasi region di tooltip yang muncul di peta.

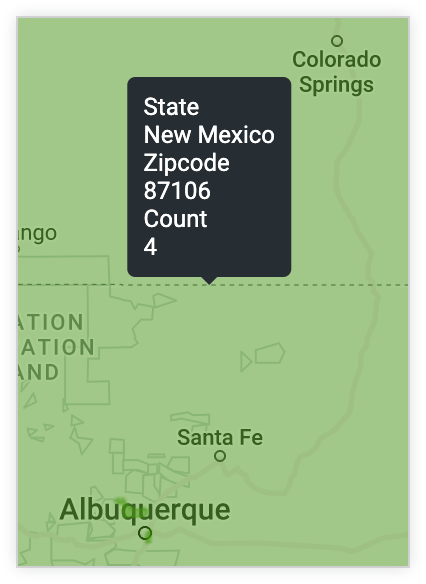

Jika Tampilkan Kolom Region di Tooltip diaktifkan, saat pengguna mengarahkan kursor ke region peta, informasi region (seperti yang diberikan oleh dimensi apa pun dengan lapisan peta yang ditetapkan ke dimensi tersebut) akan ditampilkan di tooltip. Dalam contoh berikut, kueri berisi dimensi Negara Bagian dan Kode Pos dengan lapisan peta bawaan yang ditetapkan ke dimensi tersebut:

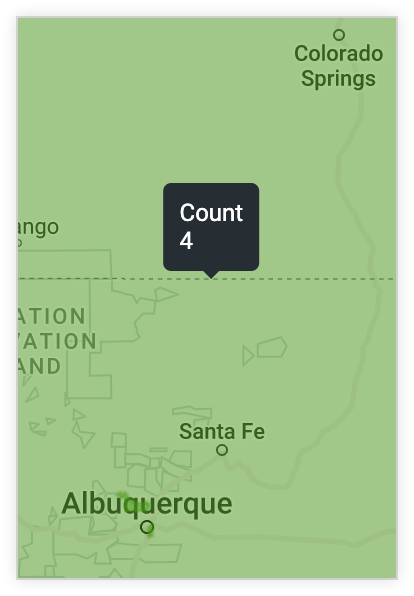

Jika Tampilkan Kolom Region di Tooltip dinonaktifkan, saat pengguna mengarahkan kursor ke region peta, tooltip hanya akan berisi nilai dari ukuran dalam kueri. Contoh berikut menggunakan kueri yang sama dengan contoh sebelumnya, tetapi Tampilkan Kolom Region di Tooltip dinonaktifkan:
Lihat bagian Hal-hal yang perlu dipertimbangkan di halaman ini untuk mengetahui informasi selengkapnya tentang cara tooltip ditampilkan di diagram Google Maps.
Gambar Label Peta di Atas Data
Jika data dalam visualisasi Anda berisi lapisan peta, opsi menu Gambar Label Peta di Atas Data akan muncul. Opsi ini dinonaktifkan secara default.
Mengaktifkan Gambar Label Peta di Atas Data akan memindahkan label peta di atas data peta panas. Hal ini berguna dengan nilai opasitas peta panas yang lebih tinggi. Jika peta panas buram, label tidak akan ditampilkan kecuali jika Gambar Label Peta di Atas Data diaktifkan.
Opsi menu Titik
Jenis
Opsi ini tersedia untuk peta dengan titik, hubungkan dengan garis, atau hubungkan dengan area jenis plot.
Jenis menentukan jenis titik yang ditampilkan pada visualisasi peta:

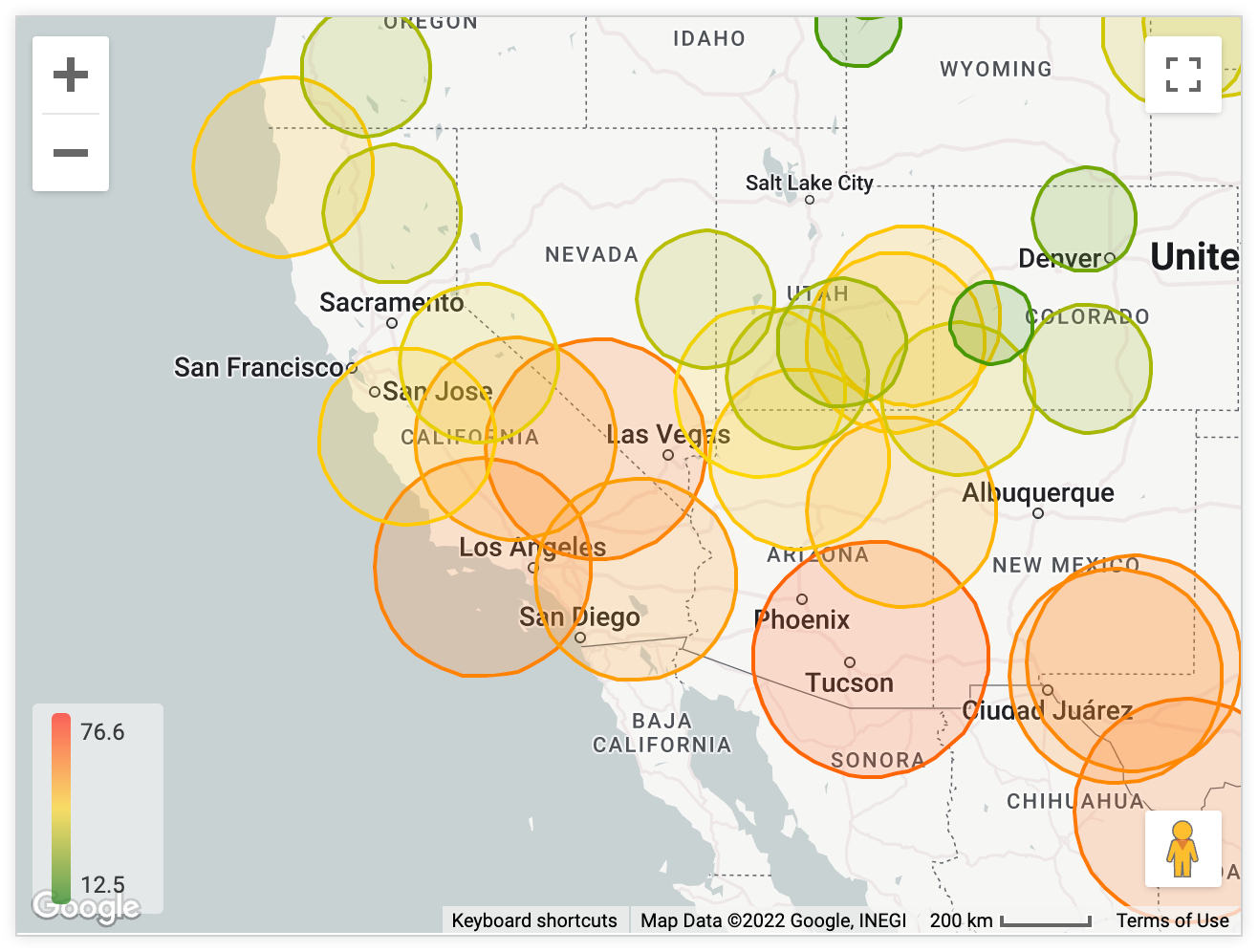

- Lingkaran: Titik di peta ditampilkan sebagai lingkaran dengan berbagai ukuran dan warna.
- Ikon: Titik di peta ditampilkan sebagai ikon dengan berbagai warna.

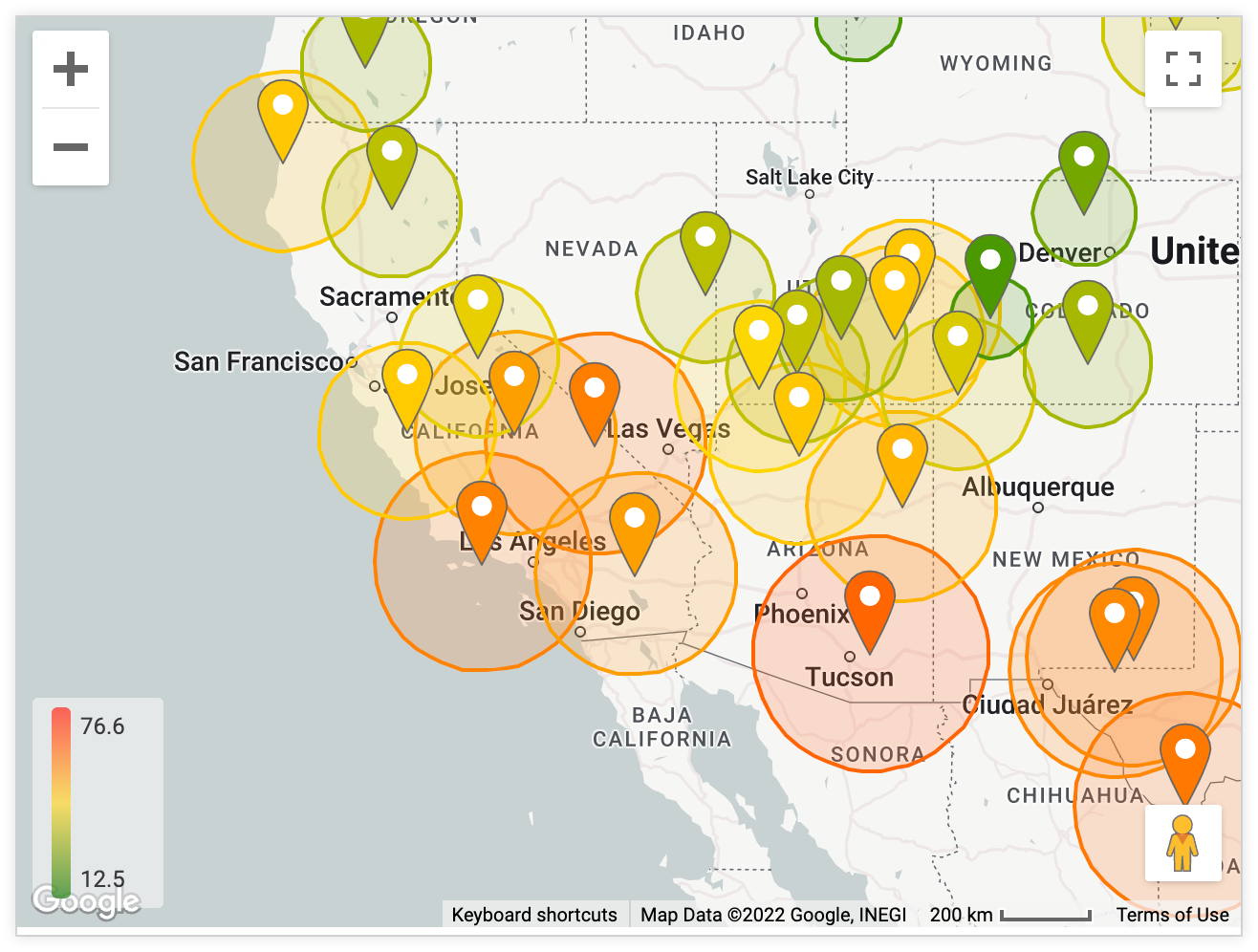

- Keduanya: Titik di peta ditampilkan sebagai lingkaran dan ikon.

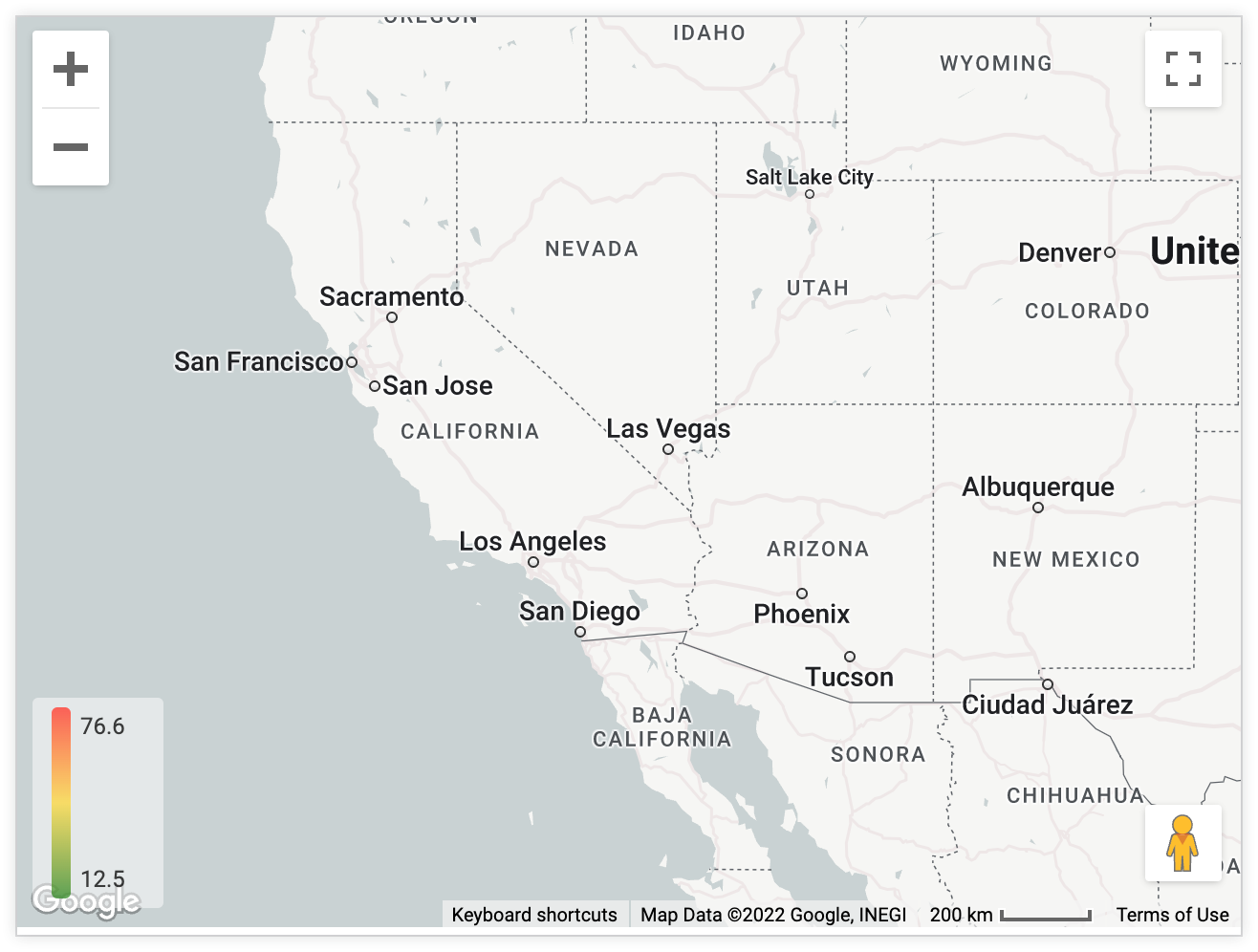

- Tidak Ada: Tidak ada titik yang ditampilkan di peta.
Pilihan jenis titik Anda memengaruhi opsi pemformatan lain yang tersedia. Jenis Keduanya mencakup semua opsi. Jenis Tidak Ada tidak menampilkan opsi.
Radius
Opsi ini tersedia untuk peta dengan titik, hubungkan dengan garis, atau hubungkan dengan area jenis plot.
Jika Anda memilih Lingkaran di opsi Jenis menu Titik, opsi menu Radius akan muncul. Opsi Radius memungkinkan Anda menetapkan ukuran titik lingkaran. Anda dapat memilih salah satu dari tiga opsi:
Proporsional terhadap Nilai: Menyesuaikan ukuran relatif lingkaran sesuai dengan ukuran dalam kueri Anda. Saat memilih opsi ini, Anda dapat menetapkan Radius Minimum dan Radius Maksimum lingkaran, yang sesuai dengan nilai terendah dan tertinggi dalam data Anda. Anda juga dapat memilih antara skala Linear dan Logaritmik untuk menentukan ukuran lingkaran.
Sama dengan Nilai: Menyesuaikan radius lingkaran dengan nilai ukuran sebenarnya dalam kueri yang mendasarinya. Opsi ini mungkin hanya masuk akal jika Anda memplot data jarak — misalnya, jika ukuran Anda berisi ukuran wilayah.
Tetap: Memilih Tetap akan menampilkan opsi Radius Tetap tambahan tempat Anda dapat menetapkan radius tetap untuk diterapkan ke semua penanda peta. Nilai default-nya adalah 500 unit radius.
Unit Radius
Opsi ini tersedia untuk peta dengan titik, hubungkan dengan garis, atau hubungkan dengan area jenis plot.
Jika Anda memilih Lingkaran atau Keduanya di opsi Jenis menu Titik, opsi menu Unit Radius akan muncul. Opsi Unit Radius memungkinkan Anda menetapkan unit titik lingkaran sebagai meter atau piksel.
Ikon
Opsi ini tersedia untuk peta dengan titik, hubungkan dengan garis, atau hubungkan dengan area jenis plot.
Jika Anda memilih Ikon atau Keduanya di opsi Jenis menu Titik, opsi menu Ikon akan muncul. Memperluas menu drop-down Ikon memungkinkan Anda memilih ikon untuk ditampilkan di semua penanda peta. Penanda tidak dapat bersifat dinamis sesuai dengan data Anda.
Mode Warna Penanda
Opsi ini tersedia untuk peta dengan titik, hubungkan dengan garis, atau hubungkan dengan area jenis plot.
Jika Anda memilih Lingkaran, Ikon, atau Keduanya di opsi Jenis menu Titik, opsi menu Mode Warna Penanda akan muncul. Opsi ini memungkinkan Anda menyesuaikan warna penanda peta di peta interaktif. Anda dapat memilih salah satu dari dua opsi:
- Berdasarkan Nilai: Warna ditetapkan secara dinamis ke penanda berdasarkan nilai kueri yang mendasarinya. Untuk mengonfigurasi warna dalam legenda untuk opsi ini, lihat opsi Warna Nilai.
- Kustom: Memungkinkan Anda menetapkan satu warna untuk digunakan bagi semua penanda peta. Nilai warna juga dapat diformat sebagai string hex RGB, seperti
#2ca6cd, atau sebagai nama warna CSS, sepertimediumblue.
Opsi menu Nilai
Warna Nilai
Anda dapat menetapkan warna titik peta atau menentukan rentang warna yang akan digunakan jika Anda memberi kode warna sesuai dengan ukuran.
Anda dapat memasukkan daftar string hex, seperti #2ca6cd, atau nama warna CSS, seperti mediumblue. Warna yang Anda masukkan pertama kali dikaitkan dengan nilai terendah.
Kuantisasi Warna
Secara default, opsi Kuantisasi Warna nonaktif, dan Looker menampilkan nilai menggunakan skala warna gradien.
Jika diaktifkan, Kuantisasi Warna akan mengubah skala warna dari gradien halus menjadi blok warna tertentu.
Balik Skala Warna
Jika diaktifkan, Balik Skala Warna akan menukar warna yang menunjukkan nilai tinggi dan rendah pada diagram, sehingga membalikkan gradien warna.
Nilai Minimum/Nilai Maksimum
Anda dapat menetapkan nilai minimum dan maksimum rentang warna. Hal ini memungkinkan Anda memberi kode warna pada semua titik di bawah batas tertentu dengan warna terendah dan semua titik di atas batas tertentu dengan warna tertinggi.
Secara default, kolom ini dibiarkan kosong, dan nilai minimum serta maksimum yang diterapkan pada legenda adalah nilai minimum dan maksimum dari kueri Anda.
Hal-hal yang perlu dipertimbangkan
Perilaku tooltip di diagram Google Maps
Tooltip di diagram Google Maps dapat berperilaku dengan cara tertentu.
Jika seluruh negara terlihat di diagram Google Maps (dan tidak diulang):
- Tooltip akan ditampilkan di pusat geografis negara berdasarkan lebar.
- Tampilan tooltip akan dimulai di lintang paling atas negara.
Jika seluruh negara tidak terlihat di diagram Google Maps (peta diperbesar ke titik tertentu di suatu negara), tooltip akan ditampilkan di samping kursor.
Jika peta diagram Google Maps diperkecil cukup untuk menampilkan dua instance negara yang sama (kedua pusat geografis ditampilkan), tooltip akan muncul dengan salah satu dari dua cara berikut:
- Jika ada ruang di atas kedua instance negara, tooltip akan ditampilkan di atas titik tengah kedua negara.
- Jika hanya ada ruang di atas satu instance negara, tooltip hanya akan ditampilkan di atas negara tersebut.
