Persistent Disk

本文說明 Persistent Disk 磁碟區的功能、類型、效能和優點。如果您需要虛擬機器 (VM) 執行個體或容器的區塊儲存空間 (例如開機磁碟或資料磁碟),但運算執行個體不支援 Google Cloud Hyperdisk,請使用永久磁碟磁碟區。如要瞭解 Compute Engine 中的其他區塊儲存空間選項,請參閱「選擇磁碟類型」。

Persistent Disk 磁碟區是耐用的網路儲存裝置,可供執行個體存取,就像桌上型電腦或伺服器中的實體磁碟。Persistent Disk 磁碟區不會連接至託管執行個體的實體機器。而是以網路區塊裝置的形式附加至執行個體。讀取或寫入永久磁碟區時,資料會透過網路傳輸。

各 Persistent Disk 磁碟區上的資料分散於數個實體磁碟之間。Compute Engine 會為您管理實體磁碟和資料分布,確保備援和最佳效能。

您可以卸載或移動磁碟區,即使刪除執行個體,也能保留資料。Persistent Disk 的效能會隨著大小提升,因此您可以依據效能和儲存空間需求,調整現有 Persistent Disk 磁碟區的大小,或是在 VM 中新增 Persistent Disk 磁碟區。

當您需要可靠、經濟實惠且效能穩定的儲存空間時,請將非開機磁碟新增至執行個體。

在執行個體中新增 Persistent Disk

Persistent Disk 類型

建立 Persistent Disk 磁碟區時,您可以選取下列其中一種磁碟類型:

  • 平衡型永久磁碟 (pd-balanced)
    • 可替代 SSD (效能型) 永久磁碟。
    • 在效能與成本間取得平衡。對大多數 Compute Engine 機器類型來說,這些磁碟的最大 IOPS 與 SSD 永久磁碟相同,但每 GiB 的 IOPS 較低。這類磁碟的效能等級適合大多數一般用途應用程式,價格則介於標準和 SSD 永久磁碟之間。
    • 使用固態硬碟 (SSD)。
  • SSD (效能) 永久磁碟 (pd-ssd)
    • 適合需要比標準永久磁碟提供更低延遲和更多 IOPS 的企業應用程式和高效能資料庫。
    • 使用固態硬碟 (SSD)。
  • 標準永久磁碟 (pd-standard)
    • 適用於主要使用循序 I/O 的大型資料處理工作負載。
    • 使用標準傳統硬碟 (HDD)。
  • Extreme Persistent Disk (pd-extreme)
    • 可為隨機存取工作負載和大量處理量提供穩定一致的高效能。
    • 專為高階資料庫工作負載設計。
    • 可讓您佈建目標 IOPS。
    • 使用固態硬碟 (SSD)。
    • 適用於部分機器類型。

如果您在 Google Cloud 控制台中建立磁碟,預設磁碟類型為pd-balanced。如果使用 gcloud CLI 或 Compute Engine API 建立磁碟,預設磁碟類型為 pd-standard。

如要瞭解支援的機型,請參閱下列說明:

Persistent Disk 的耐用性

磁碟耐用性是指在一般年份中,一般磁碟在設計上遺失資料的可能性,這是根據一組假設條件計算得出,包括硬體故障、災難性事件的可能性、Google 資料中心的隔離做法和工程程序,以及每種磁碟類型使用的內部編碼。Persistent Disk 資料遺失事件極為罕見,過去通常是由協調硬體故障、軟體錯誤或兩者結合所造成。Google 也採取多項措施,降低業界普遍存在的無聲資料毀損風險。 Google Cloud 客戶的人為錯誤 (例如客戶不小心刪除磁碟) 不在 Persistent Disk 耐用性的範圍內。

由於區域性 Persistent Disk 磁碟區的內部資料編碼和複製機制,資料遺失的風險極低。區域性永久磁碟提供高可用性,可在整個資料中心遺失且無法復原時,用於災難復原。區域永久磁碟提供的磁碟副本數量是可用區永久磁碟的兩倍,每個副本分布在同一區域的兩個可用區之間。如果主要可用區在服務中斷期間無法使用,系統會立即存取第二個可用區中的副本。

如要進一步瞭解特定區域的注意事項,請參閱「地理位置與區域」一文。

下表列出各磁碟類型的設計耐用性。99.999% 的耐用性代表 1,000 個磁碟可能在一百年內都不會遺失任何一個。

可用區標準永久磁碟 可用區平衡型永久磁碟 可用區 SSD 永久磁碟 可用區極端永久磁碟 地區性標準永久磁碟 區域性平衡型永久磁碟 區域性 SSD 永久磁碟
高於 99.99% 超過 99.999% 超過 99.999% 超過 99.9999% 超過 99.999% 超過 99.9999% 超過 99.9999%

機器系列支援

選取機器系列,即可查看支援的永久磁碟 (PD) 類型。

機器系列 SSD PD Balanced PD Extreme PD Standard PD
A2 —
A3 (H100) — —
A3 (H200) — — — —
A4 — — — —
A4X — — — —
A4X Max — — — —
C2 —
C2D —
C3 — —
C3D — —
C4 — — — —
C4A — — — —
C4D — — — —
E2 —
G2 — —
G4 — — — —
H3 — — —
H4D — — — —
M1
M2
M3 —
M4 — — — —
N1 —
N1+GPU —
N2
N2D —
N4 — — — —
N4A — — — —
N4D — — — —
T2A —
T2D —
TPU v2 — — —
TPU v3 — — —
TPU v4 — — —
TPU v5e — — —
TPU v5p — — —
TPU v6e — — — —
TPU7x — — — —
X4 — — — —
X5 — — — —
Z3 — —

容量上限

Persistent Disk 磁碟區的大小上限為 64 TiB。您最多可以將 127 個次要非開機可用區永久磁碟磁碟區新增至 VM 執行個體。不過,連接至單一 VM 的所有永久磁碟磁碟區總容量不得超過 257 TiB。

您可以在 VM 中使用邏輯磁碟區管理功能,建立高達 257 TiB 的單一邏輯磁碟區。如要瞭解如何確保大型磁碟區發揮最大效能,請參閱「邏輯磁碟區大小」。

可用區永久磁碟

可用區 Persistent Disk 只能在特定可用區內存取,例如 europe-west-2。

易用性

Compute Engine 會處理大部分的磁碟管理工作,因此您不必費心處理分區、備援磁碟陣列或子磁碟區管理的問題。一般來說,您不需要建立較大的邏輯磁碟區。不過,您可以將次要連接的 Persistent Disk 容量擴充至每部 VM 257 TiB,並將這些做法套用至 Persistent Disk 磁碟區。如果使用單一檔案系統且不含分區資料表格式化永久磁碟磁碟區,可以節省時間並獲得最佳效能。

如果您需要將資料分割成多個唯一的磁碟區,請建立其他磁碟,而不是將現有磁碟分割成多個分區。

如果需要更多 Persistent Disk 磁碟區空間,請調整磁碟大小,而非重新分區和格式化。

效能

Persistent Disk 的效能可預測,並會隨著佈建容量線性調整,直到達到 VM 佈建 vCPU 的限制。Persistent Disk 效能也取決於 VM 的 vCPU 數量。如要進一步瞭解 Persistent Disk 效能和最佳化,請分別參閱「Persistent Disk 效能總覽」和「最佳化 Persistent Disk 效能」。

新的 Persistent Disk 磁碟區可立即達到最高效能,不需預熱。Compute Engine 也會最佳化效能,因此您不需要將多個磁碟條帶化,即可獲得最佳效能。

標準 Persistent Disk 磁碟區在處理循序讀取/寫入作業時,既有效率又經濟實惠。如果應用程式需要高隨機 IOPS 速率,請使用 SSD 或極限永久磁碟。SSD 永久磁碟的延遲時間只有幾毫秒。觀察到的延遲時間因應用程式而異。

如果是開機裝置,您可以使用標準永久磁碟磁碟區來降低費用。10 GiB 的小型永久磁碟磁碟區可用於基本啟動和套件管理用途。不過,如要確保開機磁碟的一般用途效能一致,請使用平衡型永久磁碟做為開機磁碟。

Persistent Disk 寫入作業會計入 VM 的累積網路輸出流量,因此 Persistent Disk 寫入作業會受到 VM 的網路輸出上限限制。

可靠性

Persistent Disk 內建備援機制,可保護資料免受設備故障影響,並確保資料在資料中心維護事件期間仍可使用。系統會計算所有 Persistent Disk 作業的核對和,確保讀取的資料與寫入的資料一致。

此外,您也可以建立 Persistent Disk 快照,防止因使用者錯誤而遺失資料。快照是增量式,即使您為連接至執行中 VM 的磁碟建立快照,也只需要幾分鐘的時間。

區域永久磁碟

區域性 Persistent Disk 磁碟區的儲存空間品質與可用區 Persistent Disk 類似。不過,區域性永久磁碟磁碟區可在同一區域的兩個可用區之間,提供持久儲存空間和資料複製功能。

關於同步磁碟複製

建立新的 Persistent Disk 時,您可以在一個可用區中建立磁碟,或在同一區域的兩個可用區中複製磁碟。

舉例來說,如果您在某個可用區 (例如 us-west1-a) 建立一個磁碟,就會有一份磁碟副本。僅在一個可用區中建立的磁碟稱為可用區磁碟。如要提高磁碟可用性,可以將磁碟的另一份副本儲存在該區域的其他可用區,例如 us-west1-b。

在同一區域的兩個可用區中複製的永久磁碟,稱為區域永久磁碟。您也可以使用 Hyperdisk Balanced High Availability,跨可用區同步複製 Google Cloud Hyperdisk。

整個區域故障的可能性極低,但可用區故障則有可能發生。如下圖所示,在區域內複製到不同可用區,有助於提高可用性並縮短磁碟延遲時間。如果兩個複製可用區都故障,則視為區域性故障。

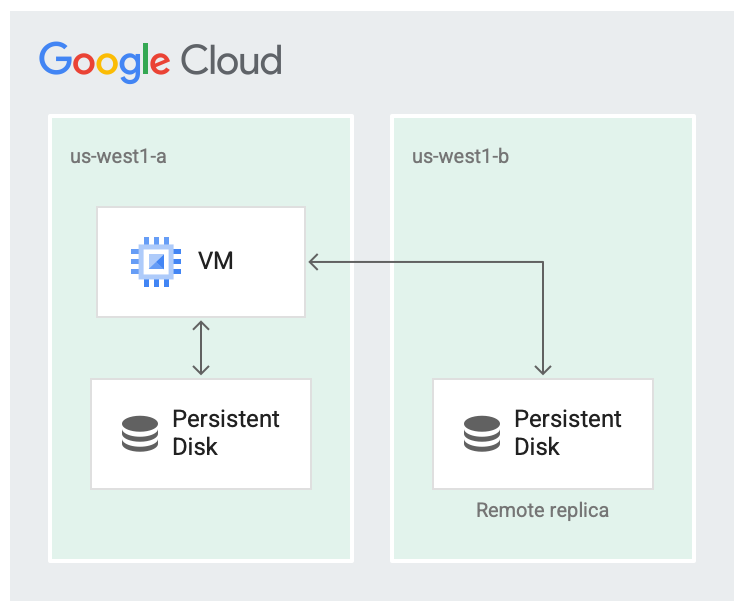

VM 具有區域磁碟的插圖。磁碟有兩個副本,一個與 VM 位於相同可用區,另一個位於第二個可用區。

磁碟會在兩個可用區中複製。

在複製情境中,資料位於本機可用區 (us-west1-a),也就是虛擬機器 (VM) 執行的可用區。接著,資料會複製到另一個可用區 (us-west1-b)。其中一個可用區必須是 VM 運作的可用區。

如果發生可用區中斷,您通常可以將在區域永久磁碟上執行的工作負載容錯移轉至其他可用區。詳情請參閱「管理區域磁碟故障」。

區域永久磁碟的設計考量

如果您在 Compute Engine 上設計穩固的系統或高可用性服務,請使用區域永久磁碟,並搭配其他最佳做法,例如使用快照備份資料。區域性 Persistent Disk 磁碟區也適用於區域性代管執行個體群組。

效能

相較於使用 Persistent Disk 快照,區域 Persistent Disk 磁碟區適用於需要較低復原點目標 (RPO) 和復原時間目標 (RTO) 的工作負載。

如果寫入效能的重要性低於多個可用區的資料備援,則可選擇區域性永久磁碟。

與可用區 Persistent Disk 相同,區域性 Persistent Disk 也能在 vCPU 數量較多的 VM 上,達到更高的 IOPS 和處理量效能。如要進一步瞭解這項限制和其他限制,請參閱「設定磁碟以符合效能需求」。新的區域性 Persistent Disk 磁碟區可立即達到最高效能,不需預熱。

需要更多磁碟空間或更佳的效能時,您可以調整地區磁碟規模,以新增更多儲存空間、總處理量和 IOPS。

可靠性

Compute Engine 會將區域性永久磁碟的資料,複製到您建立磁碟時選取的可用區。每個副本的資料會分散在可用區內的多部實體機器,確保備援。

與可用區 Persistent Disk 類似,您可以建立 Persistent Disk 快照,防止因使用者錯誤而遺失資料。快照是增量式,即使您為連接至執行中 VM 的磁碟建立快照,也只需要幾分鐘的時間。

區域永久磁碟的限制

  • 區域性永久磁碟只能連接至採用 E2、N1、N2 和 N2D 機型的 VM。
  • Hyperdisk Balanced High Availability 只能連接至支援的機型。
  • 使用唯讀模式時,區域平衡型永久磁碟最多可連接 10 個 VM 執行個體。
  • 區域標準永久磁碟的大小下限為 200 GiB。
  • 您只能增加 區域永久磁碟或Hyperdisk Balanced High Availability 磁碟區的大小,無法縮減。
  • 區域性永久磁碟和 Hyperdisk Balanced High Availability 磁碟區的效能特性,與對應的可用區磁碟不同。詳情請參閱 關於 Persistent Disk 效能和 Hyperdisk Balanced High Availability 效能限制。
  • 如果 Hyperdisk Balanced High Availability 磁碟區處於多重寫入模式,且連接的任何執行個體位於發生服務中斷的可用區,則無法變更磁碟區大小。
  • 您無法將多重寫入模式的 Hyperdisk Balanced High Availability 磁碟區設為開機磁碟。
  • 如果透過複製可用區磁碟來建立複製磁碟,則兩個可用區副本在建立時不會完全同步。建立後,平均 3 分鐘內即可使用區域磁碟複製。不過,您可能需要等待幾十分鐘,磁碟才會達到完全複製狀態,且復原點目標 (RPO) 接近零。瞭解如何確認磁碟是否已完整複製。
  • 您無法在 AI 可用區建立區域磁碟。
  • 依據映像檔建立區域磁碟時,有下列限制:
    • 依據映像檔建立區域磁碟時,每 5 分鐘可以在專案中建立一個磁碟。您一次最多可以發出 5 項要求,但 25 分鐘內最多只能建立 5 個磁碟。
    • 依據映像檔建立區域性磁碟的功能目前為預先發布版,建立速度比依據映像檔建立可用區磁碟慢。
  • 如果來源磁碟是 Hyperdisk ML 或 Hyperdisk Throughput 磁碟區,則無法透過複製來源磁碟來建立區域磁碟。您必須依據可用區磁碟的快照,建立新的 Hyperdisk Balanced High Availability 磁碟區。

儲存空間介面類型

建立執行個體或將 Persistent Disk 磁碟區新增至 VM 時,系統會自動為您選擇儲存空間介面。Tau T2A 和第三代 VM (例如 M3) 會使用 NVMe 介面來處理永久磁碟。

Confidential VM 執行個體也使用 NVMe 永久磁碟。所有其他 Compute Engine 機器系列都使用 SCSI 磁碟介面做為 Persistent Disk。

大多數公開映像檔都包含 NVMe 和 SCSI 驅動程式。大多數映像檔都包含核心,其中含有經過最佳化的驅動程式,可讓 VM 使用 NVMe 達到最佳效能。如果匯入的 Linux 映像檔包含核心版本 4.14.68 以上,則可透過 NVMe 達到最佳效能。

如要判斷作業系統版本是否支援 NVMe,請參閱作業系統詳細資料頁面。

多重寫入模式

您可以將 SSD 永久磁碟以多重寫入模式同時連接至最多兩個 N2 VM,讓這兩個 VM 都能讀寫磁碟。

多重寫入器模式的 Persistent Disk 提供共用區塊儲存空間功能,並為建構高可用性共用檔案系統和資料庫奠定基礎。這些專門的檔案系統和資料庫應設計為可與共用區塊儲存空間搭配使用,並使用 SCSI 永久保留等工具處理 VM 之間的快取一致性。

不過,一般來說,不應直接使用多重寫入器模式的 Persistent Disk。許多檔案系統 (例如 EXT4、XFS 和 NTFS) 並非設計用於共用區塊儲存空間。如要進一步瞭解在 VM 之間共用永久磁碟的最佳做法,請參閱「最佳做法」。

如需全代管檔案儲存空間,可以在 Compute Engine VM 掛接 Filestore 檔案共用區。

如要為新的 Persistent Disk 磁碟區啟用多重寫入器模式,請建立新的 Persistent Disk,並在 gcloud CLI 中指定 --multi-writer 旗標,或在 Compute Engine API 中指定 multiWriter 屬性。詳情請參閱「在 VM 之間共用 Persistent Disk 磁碟區」。

Persistent Disk 加密

在資料從 VM 外移至 Persistent Disk 儲存空間之前,Compute Engine 會自動將資料加密。每個永久磁碟會以系統定義的金鑰或客戶提供的金鑰保持加密。Google 會將 Persistent Disk 資料分散到多個實體磁碟,使用者無法控管。

刪除 Persistent Disk 磁碟區時,Google 會捨棄加密金鑰,讓資料無法復原。這項程序無法復原。

如果您想要控制用於資料加密的加密金鑰,請使用您自己的加密金鑰建立磁碟。

限制

  • 您無法將永久磁碟磁碟區附加至其他專案中的 VM。

  • 在唯讀模式下,平衡型永久磁碟最多可連接 10 個 VM。

  • 如果是自訂機型或至少有 1 個 vCPU 的預先定義機型,最多可連接 128 個 Persistent Disk 磁碟區。

  • 每個 Persistent Disk 磁碟區的大小上限為 64 TiB,因此您不必管理磁碟陣列,即可建立大型邏輯磁碟區。每個 VM 只能連接有限的永久磁碟總空間,以及有限數量的個別永久磁碟磁碟區。預先定義機型和自訂機型的永久磁碟限制相同。

  • 大多數 VM 最多可連接 128 個 Persistent Disk 磁碟區,磁碟空間總計最多 257 TiB。VM 的磁碟空間總量包含開機磁碟的大小。

  • 共用核心機型最多只能有 16 個永久磁碟磁碟區,以及 3 TiB 的永久磁碟總空間。

  • 建立大於 64 TiB 的邏輯磁碟區時,可能需要特別考量。如要進一步瞭解大型邏輯磁碟區的效能,請參閱「邏輯磁碟區大小」。

Persistent Disk 和 Colossus

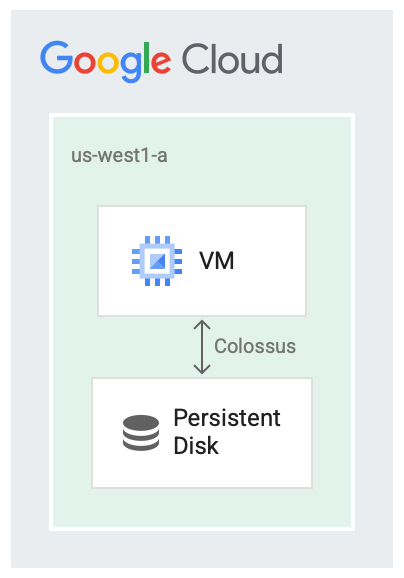

Persistent Disk 旨在與 Google 的檔案系統 Colossus 搭配運作,後者是分散式區塊儲存空間系統。Persistent Disk 驅動程式會自動加密 VM 上的資料,再將資料從 VM 傳輸到網路。接著,Colossus 會保留資料。Colossus 讀取資料時,驅動程式會解密傳入的資料。

圖片

Persistent Disk 磁碟區使用 Colossus 做為儲存空間後端。

在許多情況下,將磁碟做為服務使用相當實用,例如:

  • 在執行個體運作時調整磁碟大小,比先停止執行個體更簡單。您可以在不停止執行個體的情況下增加磁碟大小。
  • 當磁碟和 VM 不必共用相同的生命週期或位於相同位置時,連接和卸離磁碟會變得更容易。您可以停止 VM,並使用其永久磁碟開機磁碟啟動另一個 VM。
  • 磁碟驅動程式可隱藏複製作業細節,並提供自動寫入時間複製功能,因此複製等高可用性功能會變得更容易。
