Les graphiques en cascade vous permettent de visualiser le total d'une séquence de valeurs positives et négatives. Ils sont souvent utilisés pour les données financières, afin de montrer comment différents bénéfices et pertes constituent un total. Plus généralement, les graphiques en cascade peuvent illustrer comment différentes catégories contribuent à un total, surtout si les données contiennent des valeurs positives et négatives.
Créer un graphique en cascade
Pour choisir un graphique en cascade, cliquez sur les points de suspension (...) dans la barre de visualisation, puis sélectionnez Cascade.
En ignorant les champs qui sont masqués dans la visualisation, les visualisations en cascade nécessitent l'une des options suivantes dans la section Données :
- Une dimension et une mesure
- Aucune dimension et une ou plusieurs mesures
- Une dimension, une mesure et un ou plusieurs tableaux croisés dynamiques
D'autres configurations empêchent le rendu d'une visualisation en cascade.
Un graphique en cascade calcule automatiquement un total en fonction des valeurs de vos données et ajoute une colonne Total au graphique. Les totaux de votre tableau de données ne sont pas nécessaires.

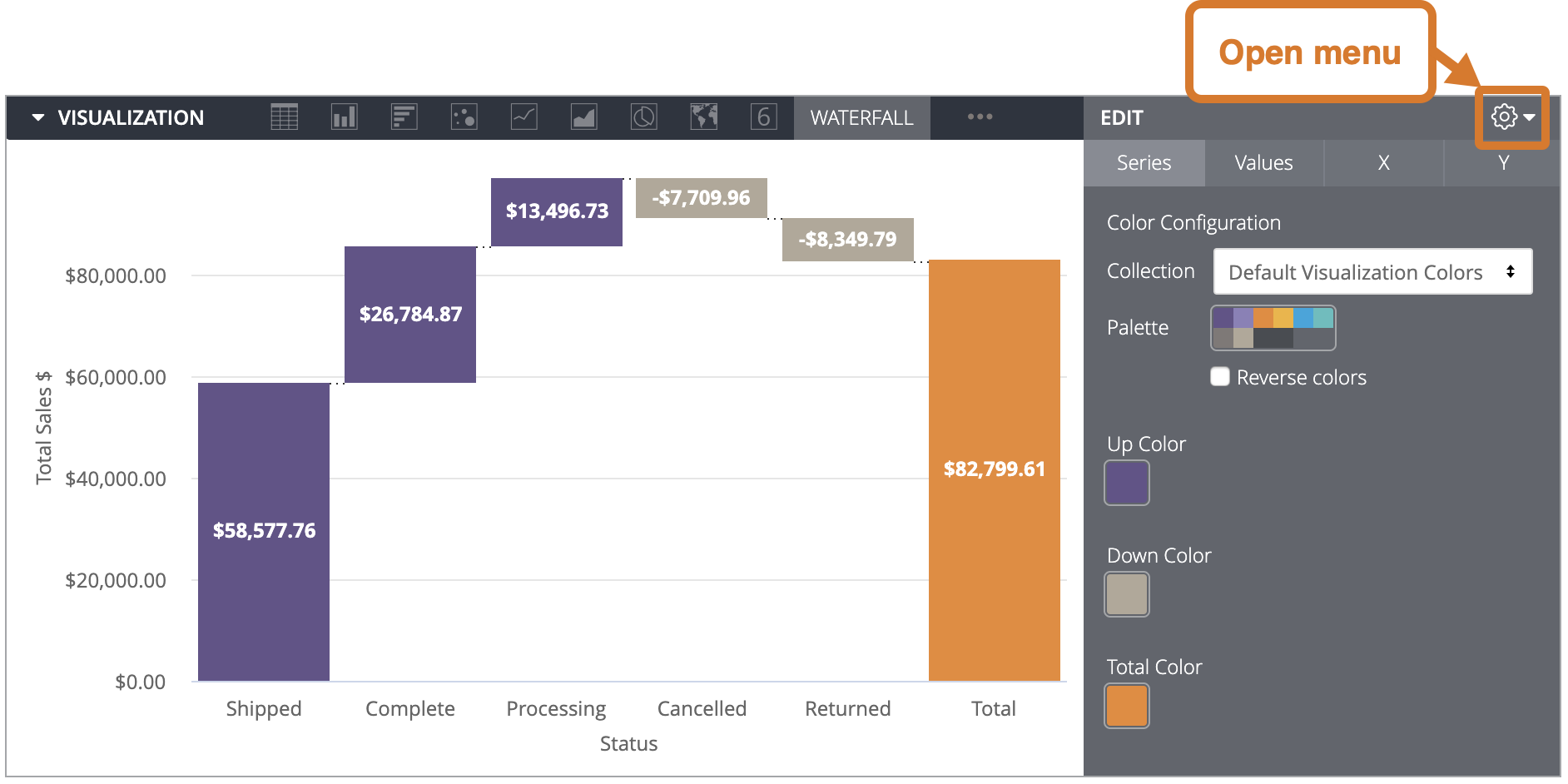

Une fois votre graphique créé, vous pouvez utiliser le menu d'options de visualisation. Cliquez sur Modifier en haut à droite de l'onglet de visualisation pour modifier votre graphique.
Options du menu "Séries"
Configuration des couleurs
Vous pouvez définir la palette de couleurs d'un graphique dans la section Configuration des couleurs.
Collection
Une collection vous permet de créer des visualisations et des tableaux de bord thématiques qui s'harmonisent. Toutes les collections de couleurs intégrées de Looker (Google Cloud Core) sont disponibles sur la page de documentation Collections de couleurs. Votre administrateur Looker (Google Cloud Core) peut également créer une collection de couleurs personnalisée pour votre organisation.
Vous pouvez choisir une collection de couleurs dans le menu déroulant Collection. La section Palette est mise à jour avec une palette de la collection de couleurs choisie.
Palette
Une fois que vous avez sélectionné une collection de couleurs, vous pouvez choisir une autre palette dans la collection ou personnaliser votre palette en cliquant sur la palette de couleurs elle-même. Le sélecteur de palette s'ouvre et affiche toutes les palettes de la collection.
Pour une palette catégorielle, les trois premières couleurs de la palette s'appliquent à la couleur de hausse, couleur de baisse et couleur du total. Si votre palette contient moins de trois couleurs, une version plus claire, puis une version plus foncée des couleurs de votre palette seront utilisées. Pour une palette séquentielle ou divergente, la couleur à l'extrémité gauche de la palette s'applique à la couleur de hausse, et les couleurs de la couleur de baisse et de la couleur du total se déplacent vers la droite sur la palette.
Créer une palette de couleurs personnalisée
Pour créer une palette de couleurs personnalisée, sélectionnez l'onglet Personnalisé dans le sélecteur de palette. Vous pouvez modifier votre palette de plusieurs manières :
- Cliquez sur l'une des couleurs présentes pour la modifier.
- Cliquez sur les boutons + ou - pour ajouter une couleur à la fin de la palette ou pour supprimer une couleur sélectionnée.
- Cliquez sur TOUT MODIFIER en bas à droite du menu pour utiliser une liste de valeurs de couleur séparées par des virgules.
Pour modifier une couleur sélectionnée ou modifier toutes les couleurs à la fois, vous pouvez saisir des chaînes hexadécimales (telles que #2ca6cd) ou des noms de couleurs CSS (tels que mediumblue) dans la zone de valeur de couleur en bas du sélecteur.
Pour afficher un sélecteur de couleurs afin de sélectionner une couleur, cliquez sur la roue chromatique à droite de la zone de valeur de couleur. La valeur hexadécimale correspondante s'affiche dans la zone de valeur de couleur.
Si vous cliquez sur TOUT MODIFIER, la zone de valeur de couleur est remplie avec les codes hexadécimaux de la palette de couleurs que vous avez choisie ou personnalisée. Copier et coller cette liste est le meilleur moyen de copier des palettes de couleurs personnalisées d'un graphique à un autre.
Inverser les couleurs
Sélectionnez Inverser les couleurs pour inverser la palette. Pour une palette catégorielle, cela applique les trois dernières couleurs de la palette à la couleur de hausse, à la couleur de baisse et à la couleur du total. Pour une palette séquentielle ou divergente, cela applique la couleur à l'extrémité droite de la palette à la couleur de hausse et se déplace vers la gauche sur la palette pour la couleur de baisse et la couleur du total.
Couleur de hausse, couleur de baisse et couleur du total
Vous pouvez configurer la couleur des barres du graphique, selon que les données sous-jacentes sont positives ou négatives. Cliquez sur un échantillon de couleur pour afficher le sélecteur de palette et sélectionnez une nouvelle couleur dans une palette existante ou choisissez une couleur personnalisée.
- La couleur de hausse détermine la couleur des valeurs positives dans le graphique.
- La couleur de baisse détermine la couleur des valeurs négatives dans le graphique.
- La couleur du total détermine la couleur de la barre Total dans le graphique.
Info-bulle personnalisée
Vous pouvez cliquer sur le bouton Info-bulle personnalisée pour configurer les info-bulles dans l'éditeur de visualisation Exploration à l'aide d'une combinaison de paramètres d'interface utilisateur et d'un éditeur HTML compatible avec les modèles Liquid. En savoir plus sur les info-bulles personnalisées.
Modifier la configuration du graphique
Le bouton Modifier la configuration du graphique en bas du menu de visualisation ouvre l'éditeur de configuration du graphique. Cet éditeur vous permet de modifier les visualisations HighCharts en exposant certains paramètres JSON de la visualisation, ce qui permet une personnalisation approfondie. Ces personnalisations n'interagissent pas de manière dynamique avec les données.
Le bouton Modifier la configuration du graphique est disponible si vous disposez du rôle d'administrateur Looker ou de l'can_override_vis_config autorisation.
Consultez la section Exemples de l'article Éditeur de configuration du graphique pour obtenir des exemples de cas d'utilisation courants, y compris les suivants :
- Modifier la couleur d'arrière-plan et la couleur du texte de l'axe
- Mise en forme conditionnelle des valeurs d'une série
- Personnaliser la couleur de l'info-bulle
- Ajouter des bandes de référence verticales et des légendes
- Ajouter des annotations au graphique
Options du menu "Valeurs"
Étiquettes de valeur
Vous pouvez activer ou désactiver l'affichage des étiquettes de valeur pour chaque point de données d'un graphique.
Couleurs des valeurs
Vous pouvez définir les couleurs des étiquettes de valeur. Ce champ accepte une valeur de couleur mise en forme sous forme de chaîne hexadécimale RVB (telle que #2ca6cd) ou sous forme de nom de couleur CSS (tel que mediumblue).
Si aucune valeur de couleur n'est fournie, Looker (Google Cloud Core) attribue la première couleur de la palette aux étiquettes de valeur.
Options du menu "X"
Type d'échelle
Vous pouvez spécifier comment l'échelle de l'axe X est calculée et affichée :
Automatique basée sur les données : l'échelle est déduite des données sous-jacentes. Ce paramètre est défini par défaut.
Ordinal : les données sont représentées sur l'axe X sous forme d'entrées discrètes espacées de manière égale, quelle que soit la distance relative entre les points de données.
Heure : les données sont représentées sous forme de valeurs temporelles. L'axe X est libellé avec des incréments de temps appropriés.
Afficher le nom de l'axe
Vous pouvez activer ou désactiver l'affichage du libellé du nom de l'axe X.
Étiquettes de valeurs de l'axe
Étiquettes de valeurs de l'axe permet d'activer ou de désactiver l'affichage des étiquettes de valeur sur l'axe X.
Autoriser le zoom
Cette option n'est disponible que pour les graphiques cartésiens (graphiques à colonnes, à barres, de nuages de points, linéaires, en aires, en cascade ou en boîte à moustaches).
Cette option est activée par défaut. Lorsqu'elle est activée, vous pouvez effectuer un zoom sur une visualisation dans un tableau de bord, un Look ou une exploration.
Pour savoir comment utiliser la fonctionnalité de zoom, consultez la page de documentation Afficher des tableaux de bord ou Afficher des Looks dans Looker.
Lorsque cette option est désactivée, l'option Autoriser le zoom du menu Y est masquée et vous ne pouvez pas effectuer de zoom sur la visualisation.
Options du menu "Y"
Afficher le nom des axes
Vous pouvez activer ou désactiver l'affichage des libellés du nom de l'axe Y.
Étiquettes de valeurs de l'axe
Vous pouvez activer ou désactiver l'affichage des étiquettes de valeur sur l'axe Y.
Quadrillage
Vous pouvez activer ou désactiver l'affichage des lignes de quadrillage s'étendant à partir de l'axe Y. Les lignes de quadrillage sont espacées en fonction de l'échelle de l'axe Y.
Autoriser le zoom
Cette option n'est disponible que pour les graphiques cartésiens (graphiques à colonnes, à barres, de nuages de points, linéaires, en aires, en cascade ou en boîte à moustaches).
Cette option n'est disponible que lorsque l'option Autoriser le zoom du menu X est activée. Cette option est activée par défaut. Lorsqu'elle est activée, vous pouvez effectuer un zoom sur une visualisation dans un tableau de bord, un Look ou une exploration.
Pour savoir comment utiliser la fonctionnalité de zoom, consultez la page de documentation Afficher des tableaux de bord ou Afficher des Looks.
Si cette option est désactivée, mais que l'option Autoriser le zoom du menu X est activée, vous ne pouvez pas effectuer de zoom sur une vue plus étroite de l'axe Y. Vous ne pouvez effectuer de zoom que sur une vue plus étroite de l'axe X.
