יצירת תרשים זרימה באמצעות הכלי לעריכת הגדרות תרשים

תרשים זרימה הוא סוג של תרשים שטח מוערם, שמועיל להצגת נפח משולב בקטגוריות שונות או לאורך זמן.

בעזרת הכלי לעריכת הגדרות התרשים, אפשר ליצור תרשימי זרימה על בסיס תרשים שטח ב-Looker. תרשימי זרימה דורשים שני מאפיינים ומדד אחד.

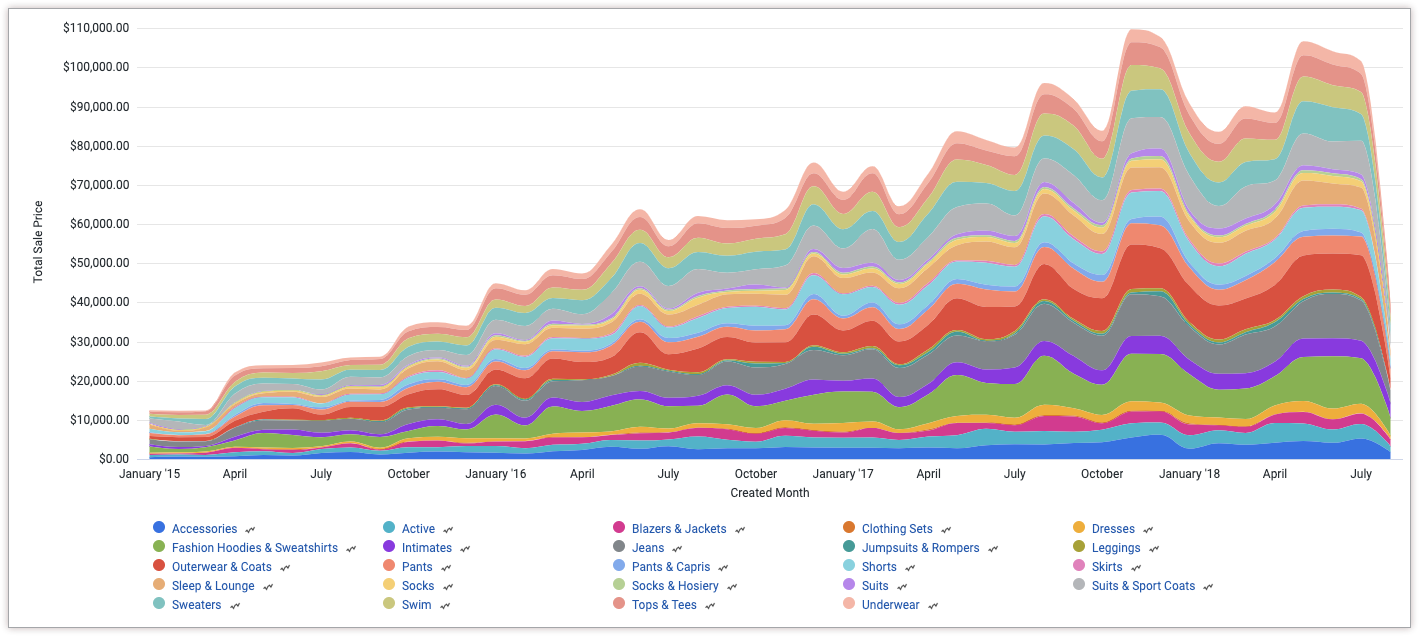

לדוגמה, בתרשים הבא של זרימת נתונים מוצג מחיר המבצע הכולל של כמה ערכים שונים של קטגוריה, ששורטטו לפי חודש יצירת ההזמנה. הקטגוריות מוצגות אחת מעל השנייה כדי להראות את התרומה של כל קטגוריה לסכום הכולל, וגם את השינויים בסכום הכולל לאורך זמן.

דרישות מוקדמות

כדי לגשת לכלי לעריכת הגדרות התרשים, צריכה להיות לכם הרשאה מסוג can_override_vis_config.

כתיבת קטע ה-JSON

כדי ליצור תרשים זרימה, מתחילים עם קטע ה-JSON הבא:

{
  chart: {
    type: 'streamgraph',
  }
}

יצירת תרשים זרימה

כדי ליצור תרשים זרימה, פועלים לפי השלבים הבאים:

  1. אפשר להציג תרשים אזורים ב'חיפוש וניתוח נתונים', או לערוך תרשים אזורים ב'תצוגה' או בלוח בקרה.

    בדוגמה הזו, מומלץ להתחיל מתרשים שטח עם שני מאפיינים ומדד אחד. צריך להצמיד מימד אחד. תרשים ההתחלה שלכם יכול להיראות כמו הדוגמה הבאה:

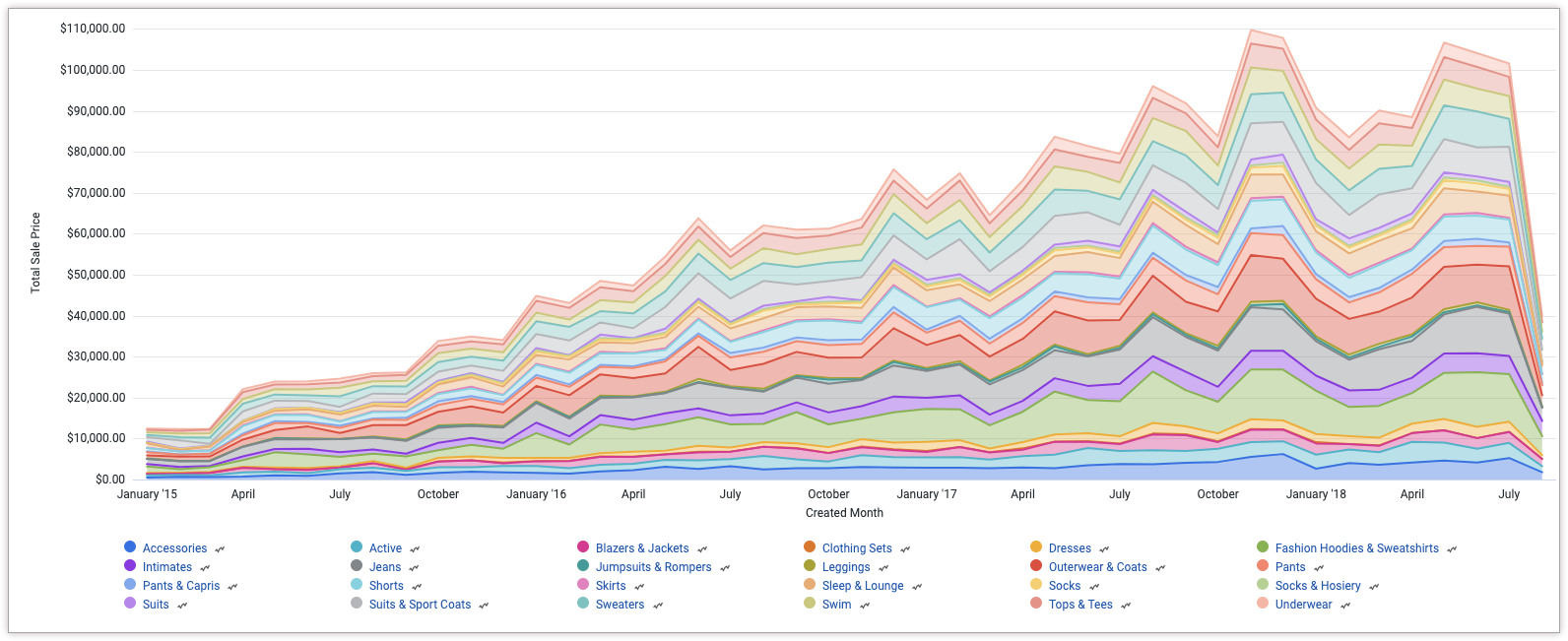

    תרשים שטח משולב לדוגמה.

  2. פותחים את התפריט עריכה בתרשים.

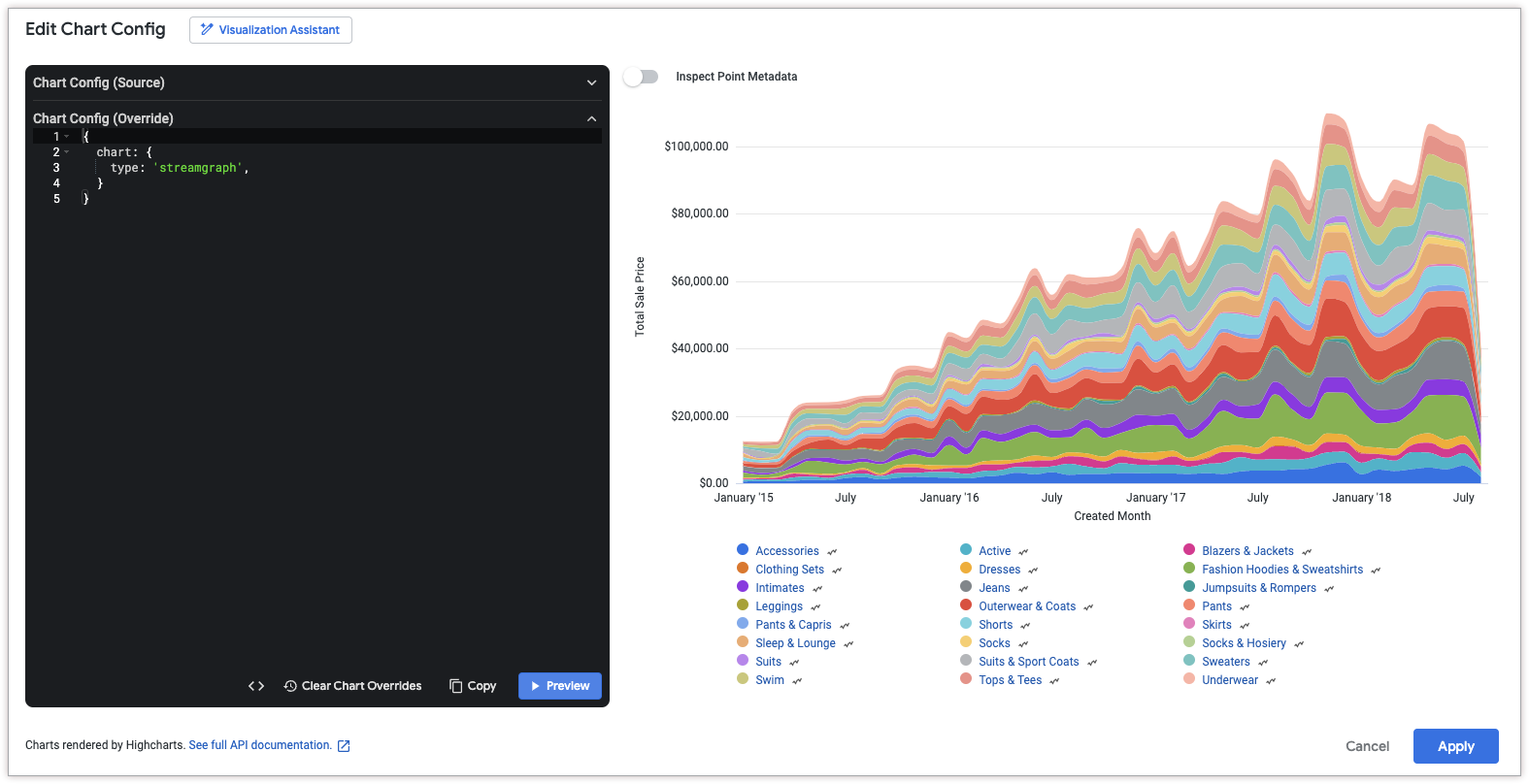

  3. בכרטיסייה Plot, לוחצים על הלחצן Edit Chart Config. מוצגת תיבת הדו-שיח Edit Chart Config (עריכת הגדרות התרשים).

  4. בוחרים בקטע Chart Config (Override) (הגדרות תרשים (שינוי ברירת המחדל)) ומזינים את ה-JSON של HighCharts מהקטע כתיבת קטע ה-JSON בדף הזה.

  5. כדי ש-Looker יעצב את ה-JSON בצורה נכונה, לוחצים על <> (עיצוב קוד).

  6. כדי לבדוק את השינויים, לוחצים על תצוגה מקדימה.

  7. כדי להחיל את השינויים, לוחצים על אישור. ההדמיה תוצג באמצעות ערכי ה-JSON המותאמים אישית.

אחרי שמתאימים אישית את התרשים, אפשר לשמור אותו.
