יצירת תרשים סאנקי באמצעות הכלי לעריכת הגדרות תרשים

תרשים סאנקי מדגיש את הזרימה ממצב אחד למצב אחר. ב-Looker, כל ערך של מאפיין מיוצג כמצב, והגודל של הזרימה נקבע לפי ערך מספרי של מדד.

בעזרת עורך הגדרות התרשים, אפשר ליצור תרשימי סנקיי על ידי התחלה מתרשים עמודות אנכי ב-Looker. כדי לקבל את התוצאות הטובות ביותר, צריך להשתמש לפחות בשני מאפיינים ובמדד אחד בדיוק כדי ליצור תרשים סנקיי.

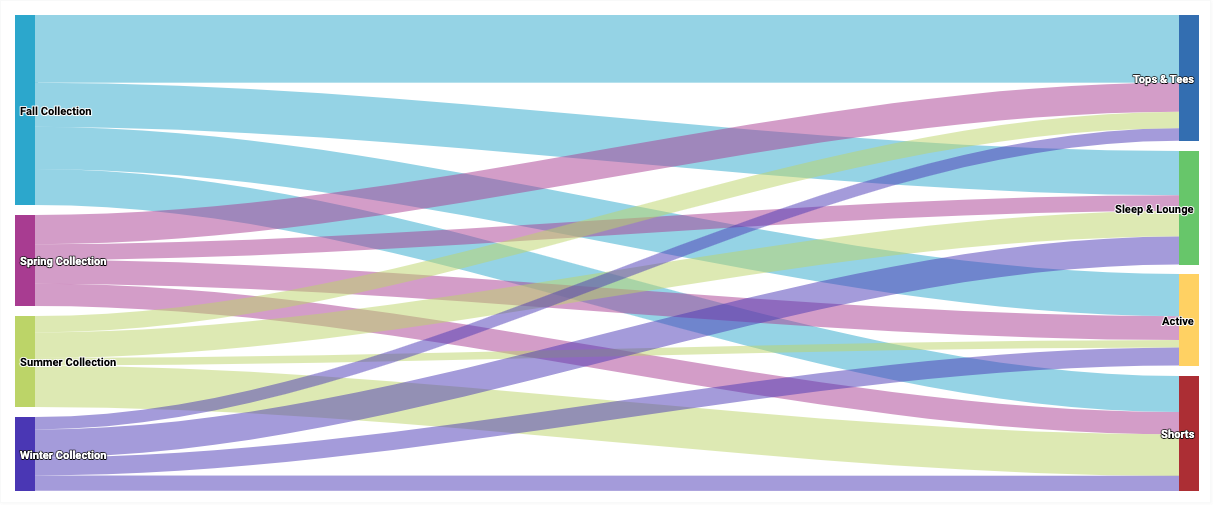

לדוגמה, אפשר ליצור תרשים סאנקי שמציג את ערכי המדד מספר פריטים בהזמנה על פני כמה ערכים של המאפיין אוסף עונתי, שמוצגים בערכים של המאפיין קטגוריה. כל ערך של מאפיין מיוצג על ידי מלבן עם קידוד צבעים. הרוחב של כל קו במקום שבו הוא פוגש כל מלבן תואם לערך של המדד Order Item Count עבור המאפיין הזה.

דרישות מוקדמות

כדי לגשת לכלי לעריכת הגדרות התרשים, צריכה להיות לכם הרשאה מסוג can_override_vis_config.

כתיבת קטע ה-JSON

כדי ליצור תרשים סנקיי, מתחילים עם קטע ה-JSON הבא:

{
  chart: {
    type: 'sankey'
  }
}

יצירת תרשים סאנקי

כדי ליצור תרשים סנקיי:

  1. אפשר להציג תרשים עמודות ב-Explore, או לערוך תרשים עמודות ב-Look או בלוח בקרה.

    בדוגמה הזו, מומלץ להתחיל מתרשים עמודות אנכי עם שני מאפיינים ומדד אחד. תרשים ההתחלה שלכם יכול להיראות כמו הדוגמה הבאה:

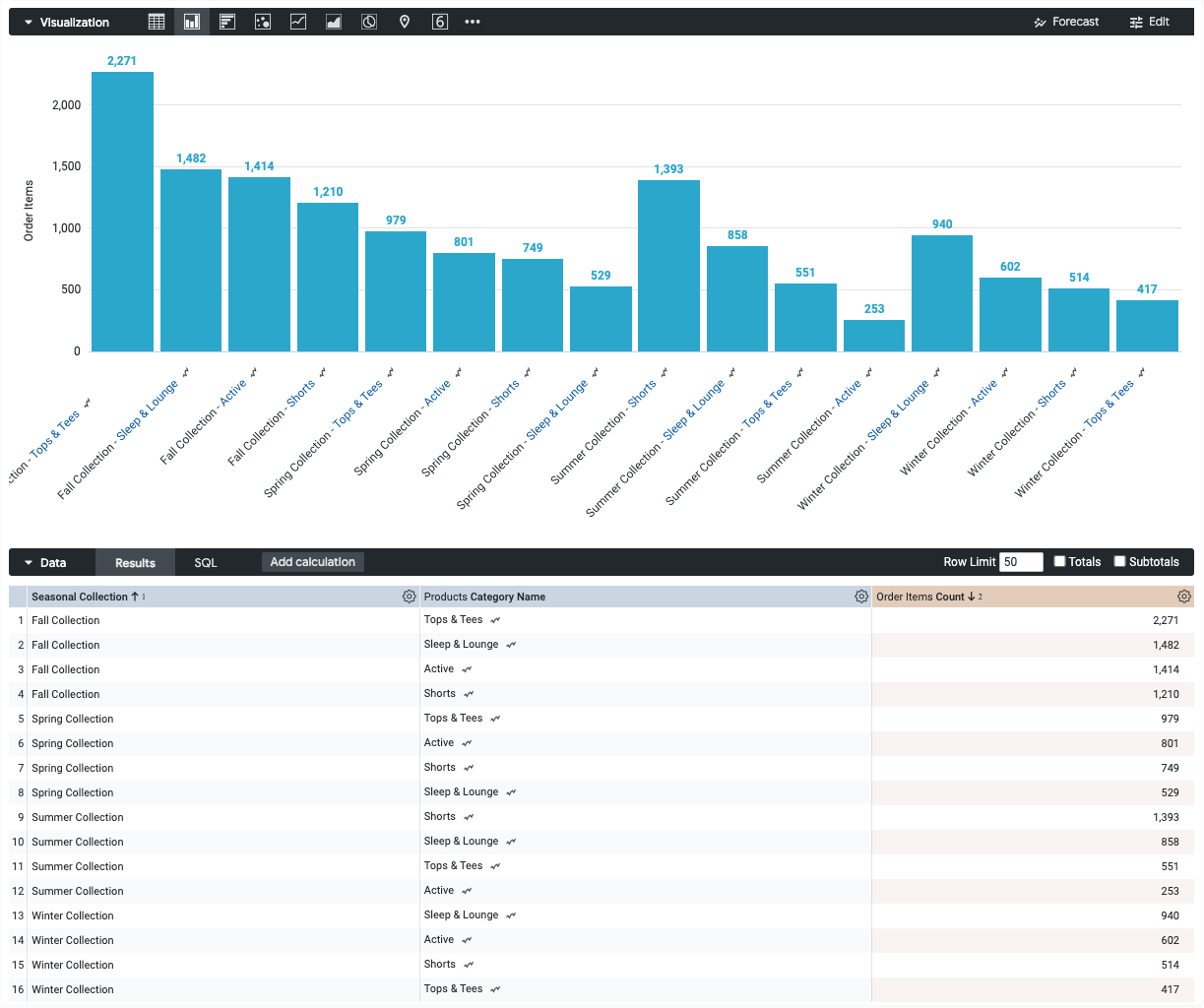

    תרשים עמודות אנכי לדוגמה עם 'שם הקטגוריה' ו'אוסף עונתי' בציר ה-X ו'מספר פריטי ההזמנה' בציר ה-Y.

  2. פותחים את התפריט עריכה בתרשים.

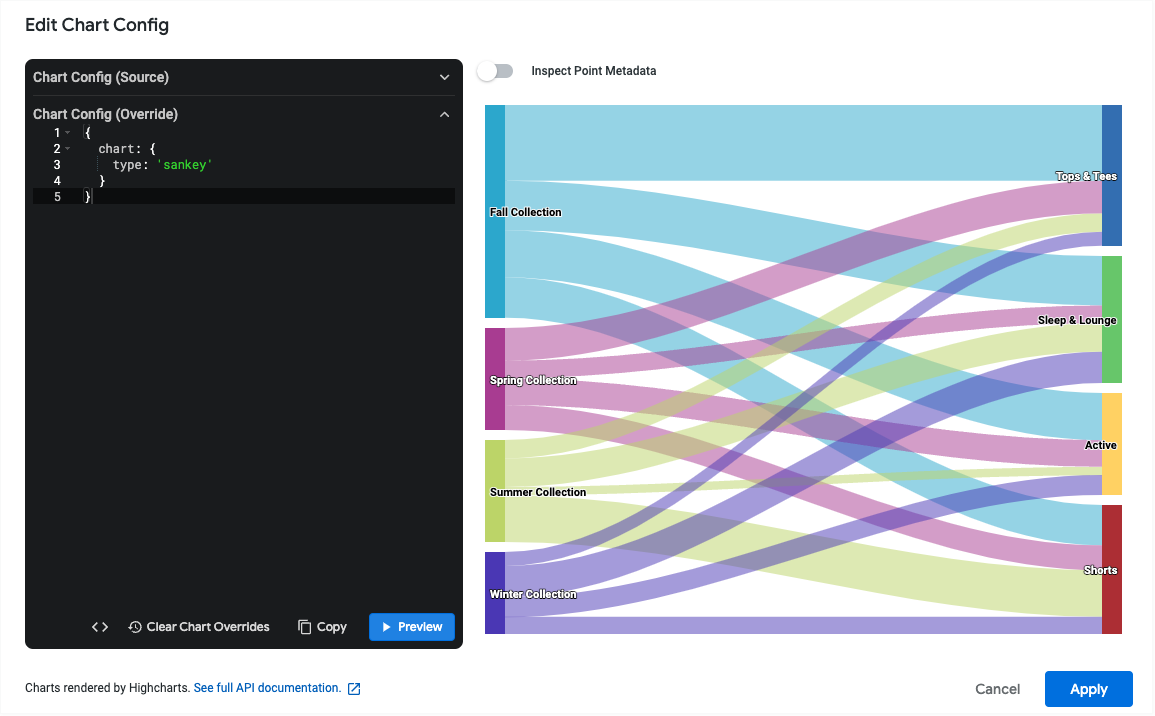

  3. בכרטיסייה Plot, לוחצים על הלחצן Edit Chart Config. מוצגת תיבת הדו-שיח Edit Chart Config (עריכת הגדרות התרשים).

  4. בוחרים בקטע Chart Config (Override) (הגדרות תרשים (שינוי ברירת המחדל)) ומזינים את ה-JSON של HighCharts מהקטע כתיבת קטע ה-JSON בדף הזה.

  5. כדי ש-Looker יעצב את ה-JSON בצורה נכונה, לוחצים על <> (עיצוב קוד).

  6. כדי לבדוק את השינויים, לוחצים על תצוגה מקדימה.

  7. כדי להחיל את השינויים, לוחצים על אישור. ההדמיה תוצג באמצעות ערכי ה-JSON המותאמים אישית.

אחרי שמתאימים אישית את התרשים, אפשר לשמור אותו.

מגבלות ודרישות

  • כדי ליצור תרשימי סנקיי צריך לפחות שני מאפיינים ומדד אחד בדיוק.
  • בתרשימי סאנקי אפשר להציג עד 50 שורות של נתונים.
