Implementazione di riferimento del bilanciamento del carico di livello 7 di NGINX

Google Distributed Cloud (GDC) air-gapped fornisce un bilanciatore del carico di livello 4 (L4) gestito integrato, ma molte applicazioni aziendali richiedono funzionalità avanzate di livello 7 (L7), come il routing basato su host, la gestione centralizzata di TLS e la suddivisione complessa del traffico. Storicamente, questa operazione viene eseguita utilizzando l'API Ingress, che ora è considerata una funzionalità bloccata nella community Kubernetes.

Questa architettura di riferimento fornisce una soluzione di bilanciamento del carico di livello 7 autogestita. Eseguendo il deployment del popolare controller open source NGINX Gateway Fabric su un cluster GDC Standard, i clienti possono instradare senza problemi il traffico L7 agli ambienti ibridi. Questa architettura utilizza la terminazione TLS (HTTPRoute) per instradare il traffico in base all'indicazione del nome del server (SNI) sia ai pod containerizzati integrati sia alle applicazioni ospitate su macchine virtuali esterne.

Architettura

Diagramma dell'architettura per il bilanciamento del carico di livello 7 di NGINX su GDC air-gapped.

I componenti chiave della soluzione includono:

Client: un'entità che avvia richieste HTTPS per interagire con le applicazioni.
Cluster GDC Standard: GDC fornisce un modo integrato per creare cluster Kubernetes Vanilla. In questa soluzione, il cluster ospiterà il bilanciatore del carico L7 e i relativi controller, insieme ai carichi di lavoro e al servizio headless per le VM esterne.
Bilanciatore del carico L4 GDC: il bilanciatore del carico L4 integrato che funge da punto di ingresso, distribuendo il traffico TCP/443 direttamente ai pod Kubernetes che eseguono i controller del gateway.
Controller del gateway: operatori NGINX in esecuzione nel cluster standard. Monitorano le risorse dell'API Gateway (come Gateway e HTTPRoute) e aggiornano dinamicamente i proxy sottostanti. Per la soluzione verrà utilizzato Nginx Gateway Fabric.
Gateway (con HTTPRoute): risorse Kubernetes standardizzate che definiscono la porta di ascolto fisica (443) e le regole di routing host basate su SNI con terminazione TLS.
Carico di lavoro containerizzato (pod): un deployment Kubernetes standard esposto internamente con un Service Kubernetes normale.
Carico di lavoro basato su VM (esterno): un carico di lavoro ospitato su una VM esterna nella rete del progetto, esposto al proxy con un Service Kubernetes headless e un endpoint personalizzato contenente l'IP diretto della VM.
Registro Harbor: un registro di container privati utilizzato per archiviare e pubblicare le immagini proxy e delle applicazioni nell'ambiente air-gapped.

Nel cluster standard, crea quattro spazi dei nomi:

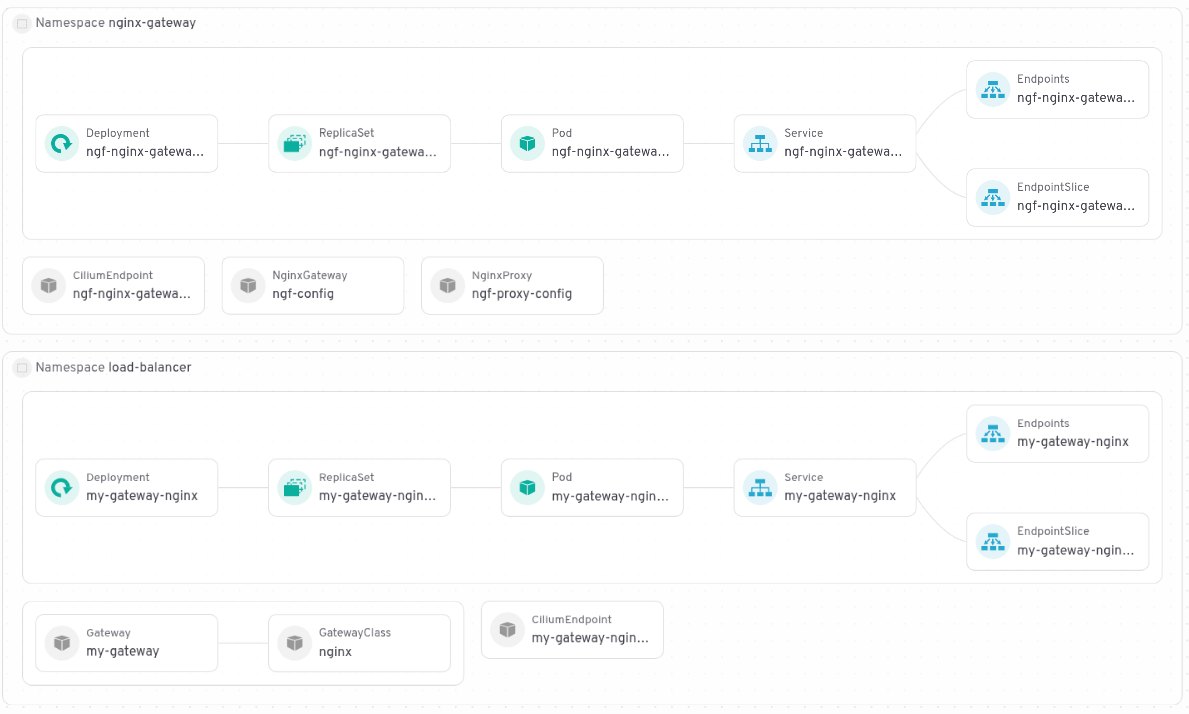

Lo spazio dei nomi nginx-gateway che ospita le risorse Nginx Gateway Fabric:
Lo spazio dei nomi load-balancer che ospita le risorse Gateway:

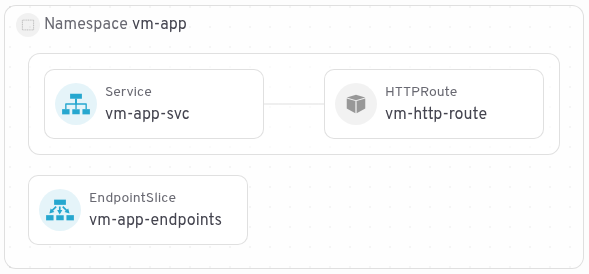

Lo spazio dei nomi vm-app ospita l'IP della VM esterna vm-app, un servizio headless, un EndpointSlice che punta all'IP esterno e un HTTPRoute per il Gateway:

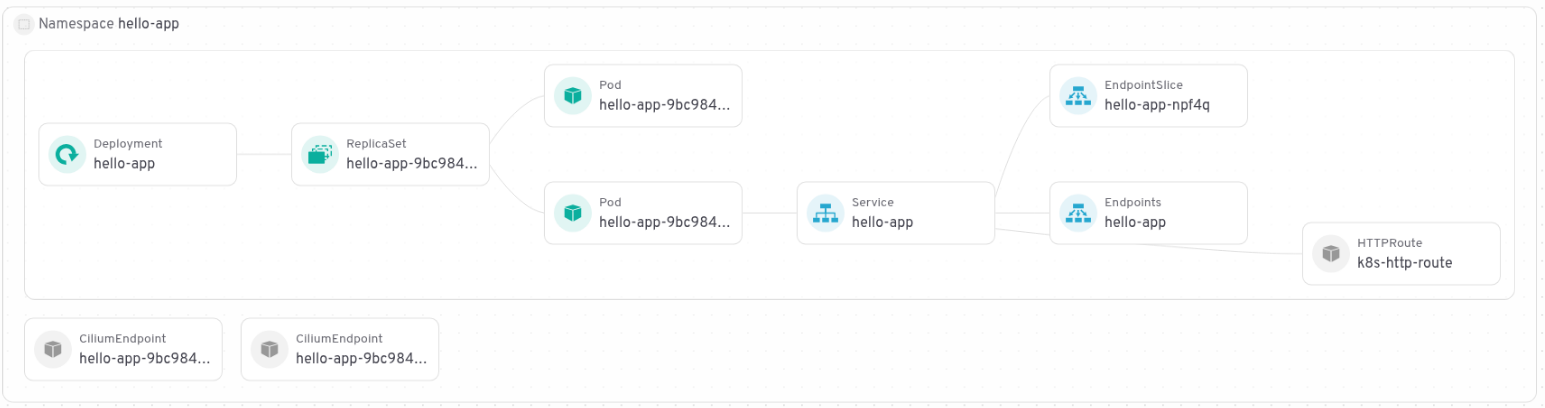

Lo spazio dei nomi hello-app ospita il Deployment, un Service, un HTTPRoute e un Gateway per il carico di lavoro del container demo:

Prima di iniziare

Prima di eseguire il deployment di questa soluzione, assicurati di aver soddisfatto i seguenti prerequisiti:

Software necessario: helm, docker, kubectl

Accesso alla CLI e configurazione locale: scarica la CLI gdcloud dalla console GDC e configura l'ambiente in locale.

export USER_NAME="USER_NAME"
export PROJECT_ID="PROJECT_ID"
export ZONE="ZONE"
export ORG_NAME="ORG_NAME"
export GDCH_URL="GDC_URL"

gdcloud components install gdcloud-k8s-auth-plugin

gdcloud config set core/organization_console_url \
  https://console.$ORG_NAME.$ZONE.$GDC_URL
gdcloud config set core/zone $ZONE
gdcloud config set core/project ${PROJECT_ID}

gdcloud auth login # use --login-config-cert option in case of TLS error

Configurazione del progetto: crea un progetto nel tuo ambiente GDC con air gap per contenere le risorse.
```
gdcloud projects create $PROJECT_ID
```

Ruoli IAM: concedi al tuo utente i ruoli Amministratore cluster e Amministratore cluster standard per gestire le risorse Kubernetes e il ruolo Amministratore istanza Harbor per eseguire il push delle immagini.

# Grant standard cluster and cluster admin roles
gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member="user:${USER_NAME}" \
  --role=cluster-admin

gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member="user:${USER_NAME}" \
  --role=standard-cluster-admin

# Grant Harbor instance admin role
gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member="user:${USER_NAME}" \
  --role=harbor-instance-admin

Crea un cluster standard

Questa sezione ti guida nella procedura di configurazione di un cluster Kubernetes standard all'interno del tuo ambiente GDC con air gap. Un cluster standard fornisce una base flessibile e solida per il deployment di vari carichi di lavoro, tra cui Nginx Gateway Controller e le tue applicazioni personalizzate. I passaggi seguenti garantiranno che il cluster sia configurato correttamente e accessibile per i deployment successivi.

Identifica i tipi di immagini di macchine virtuali disponibili eseguendo:
```
gdcloud compute machine-types list
```
Seleziona un tipo di macchina appropriato per i nodi worker del cluster. Per questo tutorial, è consigliato un tipo di macchina con almeno 4 vCPU.
```
export MACHINE_TYPE="MACHINE_TYPE"
```

Recupera il kubeconfig del server API di gestione e imposta un alias:

export CLUSTER_NAME="CLUSTER_NAME"

KUBECONFIG=kubeconfig-admin.yaml gdcloud clusters \
  get-credentials ${ORG_NAME}-admin

alias km="kubectl --kubeconfig kubeconfig-admin.yaml"

Crea un cluster standard con 2 nodi worker:

km create -f - <<EOF
apiVersion: cluster.gdc.goog/v1
kind: Cluster
metadata:
  name: ${CLUSTER_NAME}
  namespace: ${PROJECT_ID}
spec:
  nodePools:
  - machineTypeName: ${MACHINE_TYPE}
    nodeCount: 2
    name: ${CLUSTER_NAME}-node-pool
EOF

Per maggiori dettagli sulle opzioni disponibili, consulta la documentazione.

La creazione del cluster standard può richiedere fino a 60 minuti. Per controllare lo stato, utilizza il seguente comando:

km get clusters/${CLUSTER_NAME} \
  -n ${PROJECT_ID} \
  --watch

Quando il cluster è pronto, l'output dovrebbe mostrare lo stato In esecuzione, come di seguito:

NAME         STATE     K8S VERSION
my-cluster   Running   1.30.12-gke.300

Quando il cluster è pronto, recupera le relative credenziali:

KUBECONFIG=kubeconfig-${CLUSTER_NAME}.yaml gdcloud clusters \
  get-credentials ${CLUSTER_NAME} \
  --standard \
  --project ${PROJECT_ID} \
  --zone ${ZONE}

Crea un alias per rendere i comandi kubectl più concisi nel resto di questa guida. Questo alias verrà utilizzato per interagire con il cluster standard:
```
alias kk="kubectl --kubeconfig kubeconfig-${CLUSTER_NAME}.yaml"
```
Crea spazi dei nomi per il controller, l'app containerizzata demo "hello-app" e l'app demo basata su VM:
```
kk create namespace load-balancer
kk create namespace hello-app
kk create namespace vm-app
```

Crea e integra il registro Harbor

Harbor è un registro di immagini container con supporto integrato in GDC con air gap. Questa sezione ti guida nei passaggi per integrare un registro Harbor con il tuo cluster standard, inclusa la configurazione di credenziali e secret per consentire il pull e il push sicuri delle immagini.

Crea un'istanza Harbor nel tuo progetto.
Crea un progetto Harbor nella tua istanza Harbor.

Imposta le variabili di ambiente:

export HARBOR_INSTANCE_NAME="HARBOR_INSTANCE_NAME"
export HARBOR_INSTANCE_URL="HARBOR_INSTANCE_URL"
export HARBOR_PROJECT="HARBOR_INSTANCE_PROJECT"
export IMAGE_PULL_SECRET_NAME="harbor-secret"

Accedi all'istanza Harbor utilizzando un account robot:

docker --config=./docker login ${HARBOR_INSTANCE_URL}

Crea i secret nel cluster standard:

kk create secret docker-registry ${IMAGE_PULL_SECRET_NAME} \
  --from-file=.dockerconfigjson=./docker/config.json \
  -n load-balancer

kk create secret docker-registry ${IMAGE_PULL_SECRET_NAME} \
  --from-file=.dockerconfigjson=./docker/config.json \
  -n hello-app

Esegui il deployment dell'app containerizzata demo

Questa sezione descrive in dettaglio il deployment di un'applicazione containerizzata demo (hello-app) all'interno del cluster Kubernetes GDC con air gap. Creerai le risorse Kubernetes Deployment e Service necessarie per eseguire hello-app ed esporla internamente al cluster, preparandola per l'accesso tramite il bilanciatore del carico L7.

Carica un'immagine di esempio per l'app containerizzata demo in Harbor:

docker pull gcr.io/google-samples/hello-app:1.0 \
  --platform linux/amd64
docker tag gcr.io/google-samples/hello-app:1.0 \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/hello-app:1.0
docker --config=./docker push \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/hello-app:1.0

Esegui il deployment del seguente manifest nel cluster standard:

cat << EOF > hello-app.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: hello-app
  namespace: hello-app
spec:
  replicas: 2
  selector:
    matchLabels:
      app: hello-app
  template:
    metadata:
      labels:
        app: hello-app
    spec:
      containers:
      - name: hello-server
        image: ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/hello-app:1.0
        ports:
        - containerPort: 8080
      imagePullSecrets:
      - name: ${IMAGE_PULL_SECRET_NAME}
---
apiVersion: v1
kind: Service
metadata:
  name: hello-app
  namespace: hello-app
spec:
  type: ClusterIP
  selector:
    app: hello-app
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080
EOF

kk apply -f hello-app.yaml

Quindi verifica che il deployment e il servizio siano presenti:

kk get svc,deploy -n hello-app

Esegui il deployment dell'app demo in una VM

Questa sezione descrive in dettaglio il deployment di un'applicazione demo all'interno di una macchina virtuale (VM) al di fuori del cluster Kubernetes. Configurando un server HTTP su una VM, simulerai un'applicazione esterna che il bilanciatore del carico può esporre, dimostrando la sua capacità di gestire il traffico verso le risorse sia all'interno che all'esterno del cluster.

Innanzitutto, crea una VM per l'app demo

Apri la console GDC nel browser web.
Seleziona lo stesso progetto in cui hai creato il cluster Kubernetes standard.
Apri il menu e fai clic su Macchine virtuali.
Fai clic su Crea istanza.
Assegna alla VM il nome vm-workload. Per l'esempio è sufficiente un'immagine con 2 vCPU.
Per l'immagine del disco di avvio, seleziona una distribuzione Ubuntu 22.04, che viene fornita con Python preinstallato.
Fai clic su Crea.
Attendi qualche minuto finché la VM non è pronta.
Stabilisci una connessione SSH alla VM:
1. Nella console GDC, fai clic sulla VM.
2. Fai clic su Connetti con SSH.

Dopo aver stabilito la connessione alla console SSH, esegui quanto segue:

mkdir ~/simple-server
cd ~/simple-server
echo 'Welcome to my VM!' > index.html
python3 -m http.server --bind 0.0.0.0 8080 &

Per instradare il traffico a una VM, crea un servizio headless (senza selettori). Questo verrà mappato manualmente all'indirizzo IP interno della VM utilizzando una risorsa EndpointSlice.

kk apply -f - <<EOF
apiVersion: v1
kind: Service
metadata:
  name: vm-app-svc
  namespace: vm-app
spec:
  ports:
  - protocol: TCP
    port: 443
    targetPort: 443
EOF

Ottieni l'indirizzo IP della VM vm-workload eseguendo

gdcloud compute instances list --project ${PROJECT_ID} \
  | grep workload-vm | awk '{print $3}'

L'output sarà l'indirizzo IP della VM necessario per configurare la risorsa EndpointSlice.

Crea la risorsa EndpointSlice che si connetterà al servizio senza selettori VM-app e indirizzerà l'IP della VM a cui deve essere instradato il traffico.

apiVersion: discovery.k8s.io/v1
kind: EndpointSlice
metadata:
  name: vm-app-endpoints
  namespace: vm-app
  labels:
    kubernetes.io/service-name: vm-app-svc
addressType: IPv4
ports:
  - port: 8080
endpoints:
  - addresses:
    - "VM_IP"
    conditions:
      ready: true

Crea certificati autofirmati

Questa sezione ti guida nella procedura di generazione di certificati TLS autofirmati per le tue applicazioni. Questa guida utilizza certificati autofirmati per comodità, ma negli ambienti di produzione devi utilizzare certificati di livello di produzione, come descritto in Facoltativo: utilizza certificati pronti per la produzione. Questi certificati sono fondamentali per abilitare la terminazione HTTPS in Nginx Gateway, garantendo la comunicazione criptata tra i client e il bilanciatore del carico per i carichi di lavoro containerizzati e basati su VM.

Crea un certificato per l'app containerizzata:

openssl req -x509 -newkey rsa:2048 -nodes \
  -keyout tls-containerized.key \
  -out tls-containerized.crt \
  -subj "/CN=k8s-app.example.com" \
  -days 365

kk create secret tls tls-containerized \
  --namespace load-balancer \
  --key tls-containerized.key \
  --cert tls-containerized.crt

kk create secret tls tls-containerized \
  --namespace hello-app \
  --key tls-containerized.key \
  --cert tls-containerized.crt

Crea un certificato per l'app VM:

openssl req -x509 -newkey rsa:2048 -nodes \
  -keyout tls-vm.key \
  -out tls-vm.crt \
  -subj "/CN=vm-app.example.com" \
  -days 365

kk create secret tls tls-vm \
  --namespace load-balancer \
  --key tls-vm.key \
  --cert tls-vm.crt

kk create secret tls tls-vm \
  --namespace vm-app \
  --key tls-vm.key \
  --cert tls-vm.crt

Esegui il deployment di NGINX

Questa sezione descrive i passaggi per eseguire il deployment di Nginx Gateway Controller, inclusa l'installazione delle definizioni di risorse personalizzate (CRD) dell'API Gateway, la configurazione di Nginx Gateway Fabric utilizzando Helm e la verifica dell'installazione all'interno del cluster standard. In questo modo, l'infrastruttura viene preparata per il routing avanzato di livello 7.

Installa le CRD dell'API Gateway

L'API Gateway richiede l'installazione delle definizioni di risorse personalizzate (CRD) nel cluster prima di eseguire il deployment del controller. Utilizzeremo le definizioni di risorse personalizzate (CRD) sperimentali ufficiali del progetto API Gateway (per questa guida viene utilizzata la versione 1.2.0).

Installa le CRD sperimentali:

kk apply -f https://github.com/kubernetes-sigs/gateway-api/releases/download/v1.2.0/experimental-install.yaml

Verifica che le CRD siano state installate correttamente eseguendo kk get crd gateways.gateway.networking.k8s.io.

Installa NGINX Gateway Fabric

Esegui il deployment di NGINX Gateway Fabric Controller utilizzando Helm. Questo controller monitorerà le risorse dell'API Gateway e configurerà NGINX per gestire il traffico.

Imposta il tag dell'immagine NGINX:

helm template nfg oci://ghcr.io/nginx/charts/nginx-gateway-fabric | grep "image:" # get the tag of the nginx-gateway-fabric (in following case 2.4.2)

export NGINX_TAG="2.4.2"

Esegui il pull delle immagini NGINX Gateway Fabric e NGINX, quindi esegui il push nel registro Harbor:

docker pull ghcr.io/nginx/nginx-gateway-fabric:${NGINX_TAG}
docker tag ghcr.io/nginx/nginx-gateway-fabric:${NGINX_TAG} \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx-gateway-fabric:${NGINX_TAG}
docker --config=./docker push \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx-gateway-fabric:${NGINX_TAG}

docker pull nginx:1.27.3
docker tag nginx:1.27.3 \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx:1.27.3
docker --config=./docker push \
  ${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx:1.27.3

Crea lo spazio dei nomi nginx-gateway e aggiungi il secret di pull dell'immagine Harbor:

kk create namespace nginx-gateway

kk create secret docker-registry ${IMAGE_PULL_SECRET_NAME} \
  --from-file=.dockerconfigjson=./docker/config.json \
  -n nginx-gateway

Esegui il deployment di NGINX Gateway Fabric con Helm, puntando alle immagini nel registro Harbor:

KUBECONFIG=kubeconfig-${CLUSTER_NAME}.yaml helm upgrade --install ngf \
  oci://ghcr.io/nginx/charts/nginx-gateway-fabric \
  --create-namespace -n nginx-gateway \
  --set nginxGateway.image.tag="${NGINX_TAG}" \
  --set nginxGateway.image.repository="${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx-gateway-fabric" \
  --set nginx.image.repository="${HARBOR_INSTANCE_URL}/${HARBOR_PROJECT}/nginx" \
  --set nginxGateway.serviceAccount.imagePullSecret="${IMAGE_PULL_SECRET_NAME}" \
  --set nginx.imagePullSecret="${IMAGE_PULL_SECRET_NAME}"

Il deployment Kubernetes esegue il pull sicuro delle immagini da Harbor utilizzando il secret fornito (${IMAGE_PULL_SECRET_NAME}), che contiene le credenziali dell'account robot Harbor.

Verifica che le risorse GatewayClass siano accettate:
```
kk get gatewayclass
```
Dovresti vedere nginx elencato con ACCEPTED = True.

Crea l'istanza del gateway

Definisci l'istanza del bilanciatore del carico logico in ascolto sulla porta 443. La configureremo per la modalità Terminate, il che significa che il gateway eseguirà la terminazione TLS e decripta il traffico prima di passarlo.

Crea e applica gateway.yaml:

cat << EOF > gateway.yaml
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: my-gateway
  namespace: load-balancer
spec:
  gatewayClassName: nginx
  listeners:
  - name: https-k8s-workload
    hostname: "k8s-app.example.com"
    port: 443
    protocol: HTTPS
    allowedRoutes:
      namespaces:
        from: All
    tls:
      mode: Terminate
      certificateRefs:
      - kind: Secret
        name: tls-containerized
  - name: https-vm-workload
    hostname: "vm-app.example.com"
    port: 443
    protocol: HTTPS
    allowedRoutes:
      namespaces:
        from: All
    tls:
      mode: Terminate
      certificateRefs:
      - kind: Secret
        name: tls-vm
EOF

kk apply -f gateway.yaml

Verifica che il deployment del gateway sia andato a buon fine controllando se PROGRAMMED è True:

kk get gateway my-gateway --n load-balancer

Verifica che sia stato eseguito il deployment di un bilanciatore del carico L4 GDC gestito come servizio insieme al gateway

kk get services -n load-balancer

Verifica che il servizio Nginx sia stato creato e configurato. L'output dovrebbe essere simile al seguente:

NAME               TYPE           CLUSTER-IP      EXTERNAL-IP    PORT(S)         AGE
my-gateway-nginx   LoadBalancer   10.252.19.148   10.200.32.43   443:30649/TCP   45h

Definisci la logica di routing L7 (HTTPRoute)

Collega HTTPRoute al gateway per definire come deve essere distribuito il traffico in base al nome host richiesto (SNI).

Crea e applica routing.yaml:

cat << EOF > routing.yaml
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: k8s-http-route
  namespace: hello-app
spec:
  parentRefs:
  - name: my-gateway
    namespace: load-balancer
  hostnames:
  - "k8s-app.example.com"
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /
    backendRefs:
    - name: hello-app
      namespace: hello-app
      port: 80
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: vm-http-route
  namespace: vm-app
spec:
  parentRefs:
  - name: my-gateway
    namespace: load-balancer
  hostnames:
  - "vm-app.example.com"
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /
    backendRefs:
    - name: vm-app-svc
      namespace: vm-app
      port: 443
EOF

kk apply -f routing.yaml

Recupera l'IP del bilanciatore del carico

Esegui il comando per ottenere l'IP del bilanciatore del carico Nginx

kk get services/my-gateway-nginx \
  -n load-balancer \
  -o jsonpath='{.status.loadBalancer.ingress[0].ip}'

Questo sarà necessario per verificare l'accesso alle app. Questo verrà indicato come LOAD_BALANCER_IP.

Crea una VM client

Segui i passaggi per creare una VM client

Apri la console GDC nel browser web.
Apri il menu e fai clic su Macchine virtuali.
Fai clic su Crea istanza.
Crea una VM denominata client, seleziona un tipo di macchina piccolo e seleziona Rocky Linux o Ubuntu, che vengono forniti con curl preinstallato.
Fai clic su Crea.
Attendi qualche minuto finché la VM non è pronta.
Quando la VM è pronta, stabilisci una connessione SSH alla VM:
1. Nella console GDC, fai clic sulla VM.
2. Fai clic su Connetti con SSH.

Verifica l'accesso e il routing

Per testare il routing, esegui i comandi curl dalla VM client. Puoi connetterti a entrambe le applicazioni utilizzando i nomi host definiti con l'indirizzo IP del bilanciatore del carico.

Passando il flag --resolve in curl, puoi forzare la risoluzione dei nomi di dominio all'indirizzo IP del bilanciatore del carico L4 GDC con air gap. Tieni presente che passiamo il flag -k per considerare attendibili i certificati autofirmati.

Testa l'app containerizzata Kubernetes:

curl -k --resolve k8s-app.example.com:443:$LOAD_BALANCER_IP https://k8s-app.example.com -v

Testa l'app VM esterna:

curl -k --resolve vm-app.example.com:443:$LOAD_BALANCER_IP https://vm-app.example.com -v

Se configurato correttamente, il controller del gateway fungerà da terminatore TLS e trasmetterà il traffico alla destinazione.

Facoltativo: utilizza certificati pronti per la produzione

Questa sezione descrive come utilizzare il servizio CA GDC con air gap per creare un'autorità di certificazione radice (CA), emettere certificati firmati per i carichi di lavoro e aggiornare in modo sicuro il cluster standard GDC con air gap e le VM client.

Questa sezione descrive come utilizzare il servizio CA GDC con air gap per creare un'autorità di certificazione radice privata ed emettere certificati validi per le tue applicazioni. Installando questa CA radice sulla VM client, puoi verificare che la terminazione TLS funzioni senza problemi con i certificati attendibili, senza dover ignorare gli avvisi SSL (ad esempio, utilizzando curl -k).

Concedi le autorizzazioni necessarie e recupera le credenziali

Per gestire il servizio CA ed emettere certificati, l'utente deve disporre dei ruoli IAM appropriati nel progetto.

Concedi i ruoli certificate-authority-service-admin e certificate-requester:

gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member=user:${USER_NAME} \
  --role=certificate-authority-service-admin

gdcloud projects add-iam-policy-binding ${PROJECT_ID} \
  --member=user:${USER_NAME} \
  --role=certificate-requester

Recupera le credenziali del server API di gestione:

gdcloud clusters get-credentials ${ORG_NAME}-admin

Crea la CA radice

Creerai un'autorità di certificazione nel server API di gestione all'interno dello spazio dei nomi del progetto.

Applica la risorsa CertificateAuthority:

km apply -f - <<EOF
apiVersion: pki.security.gdc.goog/v1
kind: CertificateAuthority
metadata:
  name: my-root-ca
  namespace: ${PROJECT_ID}
spec:
  caProfile:
    commonName: "My Root CA"
    duration: 87600h # 10 years
    keyAlgorithm: RSA_2048
    maxChainLength: 1
  caType: ROOT
  keyLocation: HSM
  rotationPolicy:
    cronTime: 0 0 1 1 *
EOF

km -n ${PROJECT_ID} get \
certificateauthority.pki.security.gdc.goog/my-root-ca -ojson \
| jq -r '
.status.conditions[] | select( .type as $id | "Ready" | index($id)) .status'

Emetti ed esegui il deployment dei certificati

Quando la CA è pronta, richiedi i certificati sia per l'app containerizzata sia per l'app basata su VM. Queste richieste vengono eseguite nel server API di gestione e le chiavi risultanti devono essere spostate nel cluster standard.

Crea richieste per entrambi i domini:

km apply -f - <<EOF
apiVersion: pki.security.gdc.goog/v1
kind: CertificateRequest
metadata:
  name: tls-containerized-req
  namespace: ${PROJECT_ID}
spec:
  certificateAuthorityRef:
    name: my-root-ca
    namespace: ${PROJECT_ID}
  certificateConfig:
    subjectConfig:
      commonName: "k8s-app.example.com"
      dnsNames:
      - "k8s-app.example.com"
  signedCertificateSecret: tls-containerized-signed
---
apiVersion: pki.security.gdc.goog/v1
kind: CertificateRequest
metadata:
  name: tls-vm-req
  namespace: ${PROJECT_ID}
spec:
  certificateAuthorityRef:
    name: my-root-ca
    namespace: ${PROJECT_ID}
  certificateConfig:
    subjectConfig:
      commonName: "vm-app.example.com"
      dnsNames:
      - "vm-app.example.com"
  signedCertificateSecret: tls-vm-signed
EOF

Attendi qualche istante che i certificati vengano emessi. Puoi verificare che siano pronti quando la condizione Ready è True:

km get certificaterequests -n ${PROJECT_ID}

Aggiorna il cluster standard

Se hai seguito le sezioni precedenti di questa guida, nel cluster standard sono presenti secret autofirmati. Devi eliminarli prima di creare le nuove versioni firmate:

kk delete secret tls-containerized -n load-balancer
kk delete secret tls-vm -n load-balancer

kk delete secret tls-containerized -n hello-app
kk delete secret tls-vm -n vm-app

Ora estrai i certificati firmati dal server API di gestione e crea i nuovi secret nel cluster standard.

km get secret -n ${PROJECT_ID} tls-containerized-signed \
  -o jsonpath='{.data.tls\.crt}' \
  | base64 -d > tls-containerized.crt

km get secret -n ${PROJECT_ID} tls-containerized-signed \
  -o jsonpath='{.data.tls\.key}' \
  | base64 -d > tls-containerized.key

kk create secret tls tls-containerized \
  --namespace load-balancer \
  --key tls-containerized.key \
  --cert tls-containerized.crt

kk create secret tls tls-containerized \
  --namespace hello-app \
  --key tls-containerized.key \
  --cert tls-containerized.crt

km get secret -n ${PROJECT_ID} tls-vm-signed \
  -o jsonpath='{.data.tls\.crt}' \
  | base64 -d > tls-vm.crt

km get secret -n ${PROJECT_ID} tls-vm-signed \
  -o jsonpath='{.data.tls\.key}' \
  | base64 -d > tls-vm.key

kk create secret tls tls-vm \
  --namespace load-balancer \
  --key tls-vm.key \
  --cert tls-vm.crt

kk create secret tls tls-vm \
  --namespace vm-app \
  --key tls-vm.key \
  --cert tls-vm.crt

I nuovi secret verranno ottenuti e aggiornati automaticamente dai bilanciatori del carico.

Configura l'attendibilità del client

Per verificare la configurazione, devi indicare alla VM client di considerare attendibile la nuova CA radice.

Estrai il certificato CA radice in un file:

km get secret -n ${PROJECT_ID} my-root-ca-secret \
  -o jsonpath='{.data.tls\.crt}' \
  | base64 -d > my-root-ca.crt

Trasferisci il certificato alla VM client. (Puoi copiare i contenuti di my-root-ca.crt e incollarli in un file sulla VM client).

Sulla VM client, aggiorna l'archivio di attendibilità.

Se la VM client è Ubuntu:

sudo cp my-root-ca.crt /usr/local/share/ca-certificates/
sudo chmod 644 /usr/local/share/ca-certificates/my-root-ca.crt
sudo update-ca-certificates

Se la VM client è Rocky Linux:

sudo cp my-root-ca.crt /etc/pki/ca-trust/source/anchors/
sudo update-ca-trust

Verifica l'accesso

Ora puoi accedere alle tue applicazioni utilizzando curl senza il flag -k. La connessione sarà completamente attendibile.
