將記錄檔從 Google Cloud 串流至 Splunk

Last reviewed 2024-10-24 UTC

本文說明參考架構，協助您建立可擴充、容錯且可用於正式環境的記錄匯出機制，將 Google Cloud 資源中的記錄和事件串流至 Splunk。Splunk 是熱門的數據分析工具，提供整合式安全性和觀測能力平台。事實上，您可以選擇將記錄資料匯出至 Splunk Enterprise 或 Splunk Cloud Platform。如果您是管理員，也可以將這個架構用於 IT 作業或安全性用途。

這個參考架構假設資源階層結構與下圖類似。系統會將機構、資料夾和專案層級的所有 Google Cloud 資源記錄匯集到匯總接收器。接著，匯總接收器會將這些記錄傳送至記錄匯出管道，由管道處理記錄並匯出至 Splunk。

架構

下圖顯示部署這項解決方案時使用的參考架構。這張圖表說明記錄資料如何從Google Cloud 流向 Splunk。

這個架構包含下列元件：

• Cloud Logging：Cloud Logging 會將記錄收集到組織層級的匯總記錄檔接收器，並將記錄傳送至 Pub/Sub，啟動處理程序。
• Pub/Sub：Pub/Sub 服務會為記錄檔建立單一主題和訂閱項目，並將記錄檔轉送至主要 Dataflow 管道。
• Dataflow：這個參考架構中有兩個 Dataflow 管道：
  • 主要 Dataflow 管道：這個程序的核心是主要的 Dataflow 管道，也就是 Pub/Sub 到 Splunk 的串流管道，可從 Pub/Sub 訂閱項目提取記錄，並傳送至 Splunk。
  • 次要 Dataflow 管道：與主要 Dataflow 管道平行，次要 Dataflow 管道是 Pub/Sub 到 Pub/Sub 的串流管道，可在傳送失敗時重新傳送訊息。
• Splunk：在程序結束時，Splunk Enterprise 或 Splunk Cloud Platform 會做為 HTTP 事件收集器 (HEC)，接收記錄以供進一步分析。Splunk 可部署於地端部署、Google Cloud 以 SaaS 形式部署，或透過混合式方法部署。

用途

這個參考架構採用雲端推送式方法。在這個推送式方法中，您可以使用 Pub/Sub to Splunk Dataflow 範本，將記錄串流至 Splunk HTTP 事件收集器 (HEC)。參考架構也會討論 Dataflow 管道容量規劃，以及在伺服器或網路發生暫時性問題時，如何處理潛在的傳送失敗。

雖然這個參考架構著重於 Google Cloud 記錄，但您也可以使用相同架構匯出其他 Google Cloud 資料，例如資產的即時變更和安全性發現。整合 Cloud Logging 的記錄後，您就能繼續使用 Splunk 等現有合作夥伴服務，做為統一的記錄分析解決方案。

將資料 Google Cloud 串流至 Splunk 的推送式方法具有 下列優點：

• 代管服務。Dataflow 是代管服務，會在 Google Cloud 中維護記錄匯出等資料處理工作所需的資源。
• 分散式工作負載。這種方法可將工作負載分配給多個 worker 進行平行處理，因此不會發生單點故障。
• 安全性。由於 Google Cloud 會將資料推送至 Splunk HEC，因此您不必承擔建立及管理服務帳戶金鑰的維護和安全性負擔。
• 自動調度資源。Dataflow 服務會根據傳入記錄量和待處理工作的變化，自動調整 worker 數量。
• 容錯功能。如果伺服器或網路發生暫時性問題，推送方法會自動嘗試將資料重新傳送至 Splunk HEC。此外，為避免資料遺失，系統也支援未處理的主題 (又稱dead-letter 主題)，可存放任何無法傳送的記錄訊息。
• 簡單易用：您不必在 Splunk 中執行一或多個重型轉送器，因此可省去管理負擔和成本。

這項參考架構適用於許多產業別的企業，包括製藥和金融服務等受監管的產業。選擇將 Google Cloud 資料匯出至 Splunk 時，可能基於下列原因：

• 業務數據分析
• IT 維運
• 應用程式效能監控
• 資安營運
• 法規遵循

設計替代方案

另一種將記錄匯出至 Splunk 的方法是從Google Cloud提取記錄。在這個提取式方法中，您會使用 Google Cloud API，透過 Splunk Add-on for Google Cloud 擷取資料。在下列情況下，您可能會選擇使用提取式方法：

• 您的 Splunk 部署作業未提供 Splunk HEC 端點。
• 記錄音量偏低。
• 您想匯出及分析 Cloud Monitoring 指標、Cloud Storage 物件、Cloud Resource Manager API 中繼資料、Cloud Billing 資料或少量記錄。
• 您已在 Splunk 中管理一或多個重型轉送器。
• 您使用的是代管的 Inputs Data Manager for Splunk Cloud。

此外，使用這種以提取為基礎的方法時，請注意下列額外考量事項：

• 單一 worker 會處理資料擷取工作負載，但無法自動調度資源。
• 在 Splunk 中，使用重型轉送器提取資料可能會導致單點故障。
• 如果採用提取方法，您必須建立及管理服務帳戶金鑰，用於設定 Google Cloud的 Splunk 外掛程式。

使用 Splunk 外掛程式前，必須先使用記錄檔接收器將記錄項目傳送至 Pub/Sub。如要建立以 Pub/Sub 主題為目的地的記錄檔接收器，請參閱「建立接收器」。請務必將 Pub/Sub 發布者角色 (roles/pubsub.publisher) 授予接收器寫入者身分，以便寫入該 Pub/Sub 主題目的地。如要進一步瞭解如何設定接收器目的地權限，請參閱「設定目的地權限」。

如要啟用 Splunk 外掛程式，請按照下列步驟操作：

1. 在 Splunk 中，按照 Splunk 操作說明安裝 Splunk Add-on for Google Cloud。
2. 如果尚未建立 Pub/Sub 提取訂閱項目，請為記錄轉送至的 Pub/Sub 主題建立 Pub/Sub 提取訂閱項目。
3. 建立服務帳戶。
4. 為剛建立的服務帳戶建立服務帳戶金鑰。
5. 將 Pub/Sub 檢視者 (roles/pubsub.viewer) 和 Pub/Sub 訂閱者 (roles/pubsub.subscriber) 角色授予服務帳戶，讓帳戶接收 Pub/Sub 訂閱項目的訊息。

6. 在 Splunk 中，按照 Splunk 操作說明，在 Google Cloud的 Splunk 外掛程式中設定新的 Pub/Sub 輸入。

   記錄檔匯出作業的 Pub/Sub 訊息會顯示在 Splunk 中。

如要確認外掛程式是否正常運作，請按照下列步驟操作：

1. 在 Cloud Monitoring 中開啟 Metrics Explorer。
2. 在「Resources」選單中，選取 pubsub_subscription。
3. 在「指標」類別中，選取 pubsub/subscription/pull_message_operation_count。
4. 監控訊息提取作業數一到兩分鐘。

設計須知

下列指南可協助您開發符合組織需求的架構，包括安全性、隱私權、法規遵循、作業效率、可靠性、容錯能力、效能和成本最佳化。

安全性、隱私權和法規遵循

以下各節說明這個參考架構的安全性考量：

• 使用私人 IP 位址保護支援 Dataflow 管道的 VM
• 啟用 Private Google Access
• 將 Splunk HEC 輸入流量限制為 Cloud NAT 使用的已知 IP 位址
• 將 Splunk HEC 權杖儲存在 Secret Manager
• 建立自訂 Dataflow worker 服務帳戶，遵循最小權限最佳做法
• 如果使用私人 CA，請為內部根 CA 憑證設定 SSL 驗證

使用私人 IP 位址，保護支援 Dataflow 管道的 VM

您應限制 Dataflow 管道中使用的 worker VM 存取權。如要限制存取權，請使用私人 IP 位址部署這些 VM。不過，這些 VM 也必須能夠使用 HTTPS，將匯出的記錄串流至 Splunk，並存取網際網路。如要提供這項 HTTPS 存取權，您需要 Cloud NAT 閘道，該閘道會自動將 Cloud NAT IP 位址分配給需要的 VM。請務必將包含 VM 的子網路對應至 Cloud NAT 閘道。

啟用 Private Google Access

建立 Cloud NAT 閘道時，系統會自動啟用 Private Google Access。不過，如要允許具備私人 IP 位址的 Dataflow worker 存取 Google Cloud API 和服務使用的外部 IP 位址，您也必須手動為子網路啟用私人 Google 存取權。

將 Splunk HTTP 事件收集器 (HEC) 輸入流量限制為 Cloud NAT 使用的已知 IP 位址

如要將傳入 Splunk HEC 的流量限制在部分已知 IP 位址，可以預留靜態 IP 位址，並手動指派給 Cloud NAT 閘道。視 Splunk 部署作業而定，您可以使用這些靜態 IP 位址，設定 Splunk HEC 輸入防火牆規則。如要進一步瞭解 Cloud NAT，請參閱「使用 Cloud NAT 設定及管理網路位址轉譯」。

將 Splunk HEC 權杖儲存在 Secret Manager

部署 Dataflow 管道時，可以透過下列任一方式傳遞權杖值：

• 純文字
• 以 Cloud Key Management Service 金鑰加密的密文
• 由 Secret Manager 加密及管理的 Secret 版本

在這個參考架構中，您會使用 Secret Manager 選項，因為這個選項能以最不複雜且最有效率的方式保護 Splunk HEC 權杖。這個選項也能防止 Splunk HEC 權杖從 Dataflow 控制台或工作詳細資料外洩。

Secret Manager 中的密鑰包含密鑰版本集合。每個密鑰版本都會儲存實際的密鑰資料，例如 Splunk HEC 權杖。如果日後選擇輪替 Splunk HEC 權杖，做為額外的安全措施，可以將新權杖新增為這個密鑰的新密鑰版本。如需 Secret 輪替的一般資訊，請參閱「關於輪替排程」。

建立自訂 Dataflow worker 服務帳戶，遵循最小權限最佳做法

Dataflow 管道中的 worker 會使用 Dataflow worker 服務帳戶存取資源及執行作業。根據預設，worker 會使用專案的 Compute Engine 預設服務帳戶做為 worker 服務帳戶，因此對專案中的所有資源具有廣泛權限。不過，如要在正式環境中執行 Dataflow 工作，建議您建立自訂服務帳戶，並授予最低限度的角色和權限。然後將這個自訂服務帳戶指派給 Dataflow 管道工作站。

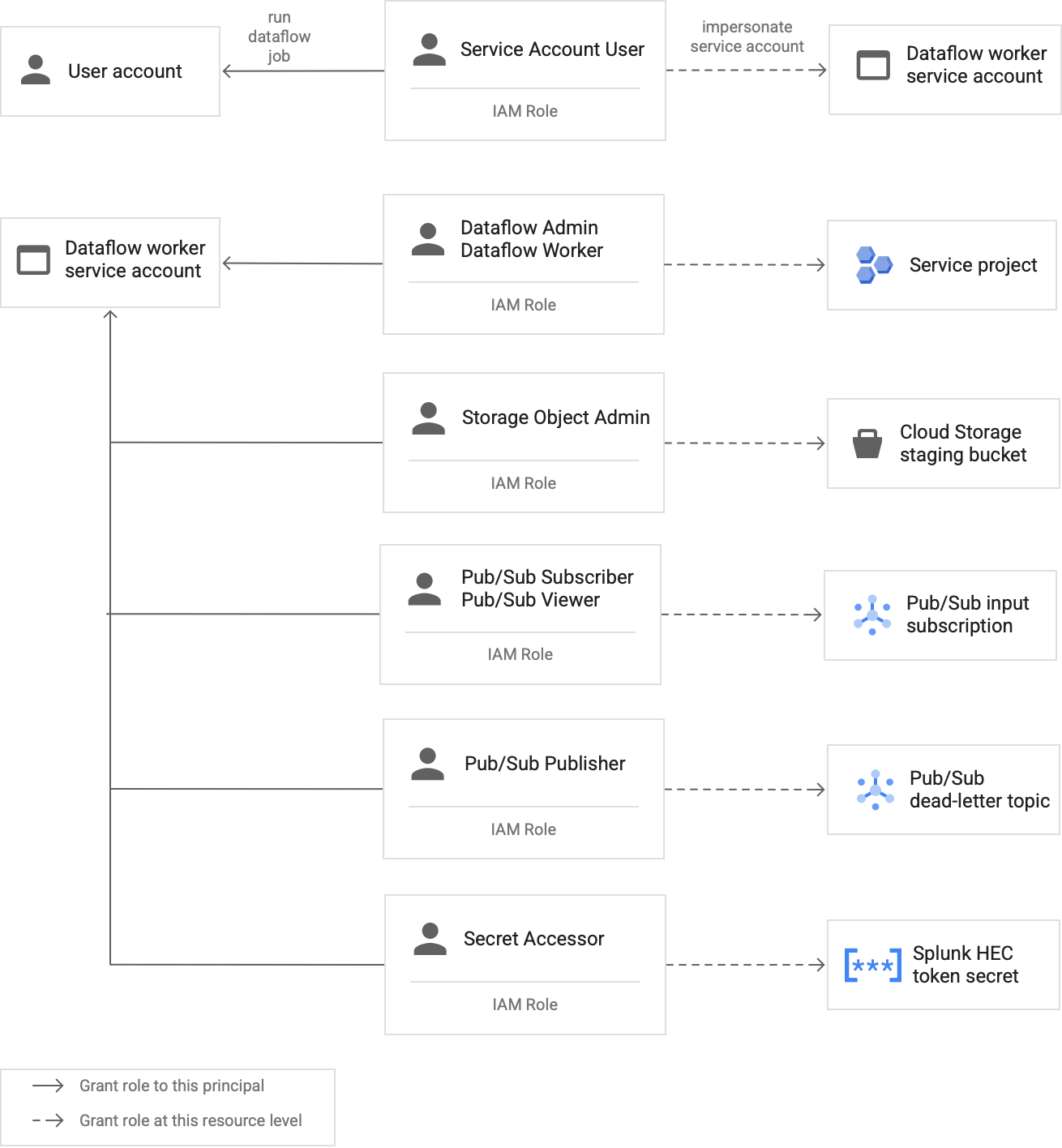

下圖列出必須指派給服務帳戶的角色，Dataflow worker 才能成功執行 Dataflow 工作。

如圖所示，您需要將下列角色指派給 Dataflow worker 的服務帳戶：

• Dataflow 管理員
• Dataflow 工作者
• Storage 物件管理員
• Pub/Sub 訂閱者
• Pub/Sub 檢視者
• Pub/Sub 發布者
• 密鑰存取者

如果您使用私人 CA，請使用內部根 CA 憑證設定 SSL 驗證

根據預設，Dataflow 管道會使用 Dataflow worker 的預設信任存放區，驗證 Splunk HEC 端點的 SSL 憑證。如果您使用私有憑證授權單位 (CA) 簽署 Splunk HEC 端點使用的 SSL 憑證，可以將內部根 CA 憑證匯入信任存放區。Dataflow worker 就能使用匯入的憑證進行 SSL 憑證驗證。

對於使用自行簽署或私下簽署憑證的 Splunk 部署作業，您可以匯入及使用自己的內部根 CA 憑證。您也可以完全停用 SSL 驗證，但僅限用於內部開發和測試。這個內部根 CA 方法最適合用於非網際網路、內部 Splunk 部署。

詳情請參閱 Pub/Sub 至 Splunk Dataflow 範本參數 rootCaCertificatePath和disableCertificateValidation。

提升作業效率

以下各節說明這個參考架構的作業效率考量：

• 使用 UDF 轉換傳輸中的記錄或事件
• 重播未處理的訊息

使用 UDF 轉換傳輸中的記錄或事件

「Pub/Sub to Splunk」Dataflow 範本支援用於自訂事件轉換的 user-defined function (UDF)。例如，您可以使用這項功能擴充記錄的欄位、遮蓋部分敏感欄位，或篩除不想要的記錄。UDF 可讓您變更 Dataflow 管道的輸出格式，而不必重新編譯或維護範本程式碼本身。這個參考架構使用 UDF 處理管道無法傳送至 Splunk 的訊息。

重播未處理的訊息

有時管道會收到傳送錯誤，且不會再次嘗試傳送訊息。在這種情況下，Dataflow 會將這些未處理的訊息傳送至未處理的主題，如下圖所示。修正傳送失敗的根本原因後，即可重新傳送未處理的訊息。

以下步驟概略說明上圖所示的程序：

1. 從 Pub/Sub 到 Splunk 的主要傳送管道會自動將無法傳送的訊息轉送至未處理的主題，供使用者調查。

2. 操作人員或網站可靠性工程師 (SRE) 會調查未處理訂閱項目中失敗的訊息。操作人員會排解並修正傳送失敗的根本原因。舉例來說，修正 HEC 權杖設定錯誤，可能就能傳送訊息。

   注意： 為避免資料積壓或遺失，您必須定期檢查未處理的訂閱項目中是否有任何失敗的訊息，並在 Pub/Sub 捨棄訊息前解決所有問題。Pub/Sub 訂閱項目的訊息保留時間上限為七天，這是這個參考架構中輸入和未處理訂閱項目的預設設定。您可以監控未處理訂閱項目中的未確認訊息，並接收相關快訊。如要進一步瞭解如何監控及設定 Pub/Sub 訂閱項目的快訊，請參閱「監控訊息待處理工作」。

3. 操作員觸發重播失敗訊息管道。這個 Pub/Sub 到 Pub/Sub 管道 (上圖虛線部分) 是暫時管道，可將失敗的訊息從未處理的訂閱項目移回原始記錄檔接收器主題。

4. 主要傳送管道會重新處理先前失敗的訊息。這個步驟需要管道使用 UDF，才能正確偵測及解碼失敗訊息的酬載。以下是實作這項條件式解碼邏輯的函式範例，包括用於追蹤的遞送嘗試次數統計：

   // If the message has already been converted to a Splunk HEC object
   // with a stringified obj.event JSON payload, then it's a replay of
   // a previously failed delivery.
   // Unnest and parse the obj.event. Drop the previously injected
   // obj.attributes such as errorMessage and timestamp
   if (obj.event) {
    try {
      event = JSON.parse(obj.event);
      redelivery = true;
    } catch(e) {
      event = obj;
    }
   } else {
    event = obj;
   }

   // Keep a tally of delivery attempts
   event.delivery_attempt = event.delivery_attempt || 1;
   if (redelivery) {
    event.delivery_attempt += 1;
   }


可靠性和容錯能力

就可靠性和容錯能力而言，下表 (表 1) 列出一些可能發生的 Splunk 傳送錯誤。這個表格也會列出管道在將訊息轉送至未處理主題前，為每則訊息記錄的對應 errorMessage 屬性。

表 1：Splunk 傳送錯誤類型

傳送錯誤類型	由管道自動重試？	errorMessage 屬性範例
暫時性網路錯誤	是	Read timed out 或 Connection reset
Splunk 伺服器 5xx 錯誤	是	Splunk write status code: 503
Splunk 伺服器 4xx 錯誤	否	Splunk write status code: 403
Splunk 伺服器發生問題	否	The target server failed to respond
Splunk SSL 憑證無效	否	Host name X does not match the certificate
user-defined function (UDF) 中的 JavaScript 語法錯誤	否	ReferenceError: X is not defined

在某些情況下，管道會套用指數輪詢，並自動嘗試再次傳送訊息。例如，當 Splunk 伺服器產生 5xx 錯誤代碼時，管道需要重新傳送訊息。如果 Splunk HEC 端點超載，就會發生這些錯誤代碼。

或者，也可能是持續性問題，導致訊息無法提交至 HEC 端點。如果問題持續發生，管道不會再次嘗試傳送訊息。以下是持續性問題的例子：

• UDF 函式中的語法錯誤。
• HEC 權杖無效，導致 Splunk 伺服器產生 4xx「Forbidden」伺服器回應。

效能和成本最佳化

就效能和成本最佳化而言，您需要判斷 Dataflow 管道的最大大小和處理量。您必須計算正確的大小和處理量值，管道才能處理上游 Pub/Sub 訂閱項目的每日記錄量 (GB/天) 和記錄訊息速率 (每秒事件數，或 EPS) 尖峰。

您必須選取大小和處理量值，以免系統發生下列任一問題：

• 訊息積壓或訊息節流造成的延遲。
• 管道超額佈建造成的額外費用。

計算大小和處理量後，您可以使用結果設定最佳管道，在效能和成本之間取得平衡。如要設定管道容量，請使用下列設定：

• 機器類型和機器數量旗標是部署 Dataflow 工作的 gcloud 指令的一部分。這些標記可讓您定義要使用的 VM 類型和數量。
• 「Parallelism」(平行處理) 和「Batch count」(批次計數) 參數是 Pub/Sub to Splunk Dataflow 範本的一部分。這些參數對於提高 EPS，同時避免 Splunk HEC 端點超載至關重要。

以下各節將說明這些設定。這些章節也會視情況提供公式，以及使用各公式的計算範例。這些計算範例和結果值假設組織具有下列特性：

• 每天產生 1 TB 的記錄。
• 平均訊息大小為 1 KB。
• 持續尖峰訊息速率是平均速率的兩倍。

由於您的 Dataflow 環境獨一無二，請在逐步完成這些步驟時，將範例值替換為貴機構的值。

機型

最佳做法：將 --worker-machine-type 旗標設為 n2-standard-4，選取性價比最高的機器大小。

由於 n2-standard-4 機型可處理 12k EPS，建議您將此機型做為所有 Dataflow worker 的基準。

在本參考架構中，請將 --worker-machine-type 旗標設為 n2-standard-4 值。

機器數量

最佳做法：設定 --max-workers 旗標，控管處理預期尖峰 EPS 所需的 worker 數量上限。

Dataflow 自動調度資源功能可讓服務在資源用量和負載發生變化時，自動調整用於執行串流管道的工作站數量。為避免在自動調度資源時過度佈建，建議您一律定義做為 Dataflow worker 的虛擬機器數量上限。部署 Dataflow 管道時，您可以使用 --max-workers 旗標定義虛擬機器的數量上限。

如要將管道狀態儲存空間從 worker VM 移出，並降低儲存空間費用，請使用 Dataflow 串流引擎。如要為專案啟用 Dataflow 串流引擎，請設定 --enableStreamingEngine 旗標。

如要判斷管道所需的工作站數量上限，請依序使用下列公式：

1. 使用下列公式計算每秒平均事件數 (EPS)：

   \( {AverageEventsPerSecond}\simeq\frac{TotalDailyLogsInTB}{AverageMessageSizeInKB}\times\frac{10^9}{24\times3600} \)

   計算範例：假設每天有 1 TB 的記錄，平均訊息大小為 1 KB，這個公式會產生 11.5k EPS 的平均 EPS 值。

2. 使用下列公式判斷持續尖峰 EPS，其中乘數 N 代表記錄的突發性質：

   \( {PeakEventsPerSecond = N \times\ AverageEventsPerSecond} \)

   計算範例：假設 N=2，且上一步計算出的平均 EPS 值為 11.5k，則這個公式會產生 23k EPS 的持續尖峰 EPS 值。

3. 使用下列公式，判斷所需的 vCPU 數量上限：

   \( {maxCPUs = ⌈PeakEventsPerSecond / 3k ⌉} \)

   計算範例：使用您在上一個步驟中計算出的持續尖峰 EPS 值 23, 000，這個公式會產生最多 ⌈23 / 3⌉ = 8 個 vCPU 核心。

   注意： 假設沒有人為設定的低頻率限制，Splunk Dataflow 管道中的單一 vCPU 通常每秒可處理 3, 000 個事件。因此，一個機器類型為 n2-standard-4 的 Dataflow VM worker，通常足以處理高達 12k 的 EPS。

4. 使用下列公式，判斷 Dataflow worker 的數量上限：

   \( maxNumWorkers = ⌈maxCPUs / 4 ⌉ \)

   計算範例：使用上一個步驟計算出的最大 vCPU 值 (8)，這個公式 [8/4] 會為 n2-standard-4 機型產生最大值 2。

在這個範例中，您會根據前一組範例計算，將 --max-workers 旗標設為 2 值。不過，在您的環境中部署這項參考架構時，請務必使用自己的專屬值和計算結果。

平行處理工作數量

最佳做法：在 Pub/Sub 到 Splunk 的 Dataflow 範本中，將 parallelism 參數設為 Dataflow 工作人員使用的 vCPU 數量上限的兩倍。

parallelism 參數有助於盡可能增加平行 Splunk HEC 連線數量，進而提高管道的 EPS 速率。

parallelism 的預設值 1 會停用平行處理功能，並限制輸出速率。您需要覆寫這項預設設定，為每個 vCPU 預留 2 到 4 個平行連線，並部署最多數量的 worker。一般來說，這項設定的覆寫值計算方式，是將 Dataflow worker 數量上限乘以每位 worker 的 vCPU 數量，然後將這個值乘以兩倍。

如要判斷所有 Dataflow 工作站與 Splunk HEC 的平行連線總數，請使用下列公式：

\( {parallelism = maxCPUs * 2} \)

計算範例：使用先前為機器數量計算的 vCPU 數量上限 (8 個)，這個公式會產生 8 x 2 = 16 個平行連線。

在本範例中，您會根據先前的範例計算，將 parallelism 參數設為 16 值。不過，在環境中部署這項參考架構時，請務必使用您自己的不重複值和計算結果。

批次數量

最佳做法：如要讓 Splunk HEC 一次處理多個事件，而非一次處理一個，請將 batchCount 參數設為 10 到 50 個事件/要求 (適用於記錄)。

設定批次數量有助於提高 EPS，並減輕 Splunk HEC 端點的負載。這項設定會將多個事件合併為單一批次，以提高處理效率。建議您將 batchCount 參數設為 10 到 50 個事件/要求 (適用於記錄)，前提是您可接受最多兩秒的緩衝延遲。

\( {batchCount >= 10} \)

在本例中，平均記錄訊息大小為 1 KB，因此建議您每項要求至少批次處理 10 個事件。在這個範例中，您需要將 batchCount 參數設為 10。不過，在您的環境中部署這項參考架構時，請務必使用自己的專屬值和計算結果。

如要進一步瞭解這些效能和成本最佳化建議，請參閱「規劃 Dataflow 管道」。

後續步驟

• 如需 Pub/Sub 至 Splunk Dataflow 範本參數的完整清單，請參閱 Pub/Sub 至 Splunk Dataflow 說明文件。
• 如需對應的 Terraform 範本，協助您部署這個參考架構，請參閱 terraform-splunk-log-export GitHub 存放區。其中包含預先建構的 Cloud Monitoring 資訊主頁，可監控 Splunk Dataflow 管道。
• 如要進一步瞭解 Splunk Dataflow 自訂指標和記錄功能，以便監控 Splunk Dataflow 管道及排解相關問題，請參閱這篇網誌文章：Splunk Dataflow 串流管道的新觀測功能。
