תרשים קרני שמש מציג נתונים היררכיים כקבוצה של טבעות קונצנטריות, שבהן הגודל של כל פרוסת טבעת נקבע לפי מדד מספרי.
אפשר ליצור תרשימי קרני שמש באמצעות הכלי לעריכת הגדרות התרשים, על ידי התחלה מתרשים עמודות אנכי ב-Looker. כדי לקבל את התוצאות הטובות ביותר, צריך להשתמש לפחות בשני מאפיינים לא מוצגים בפורמט pivot ועמודה מספרית אחת בדיוק כדי ליצור תרשים sunburst.

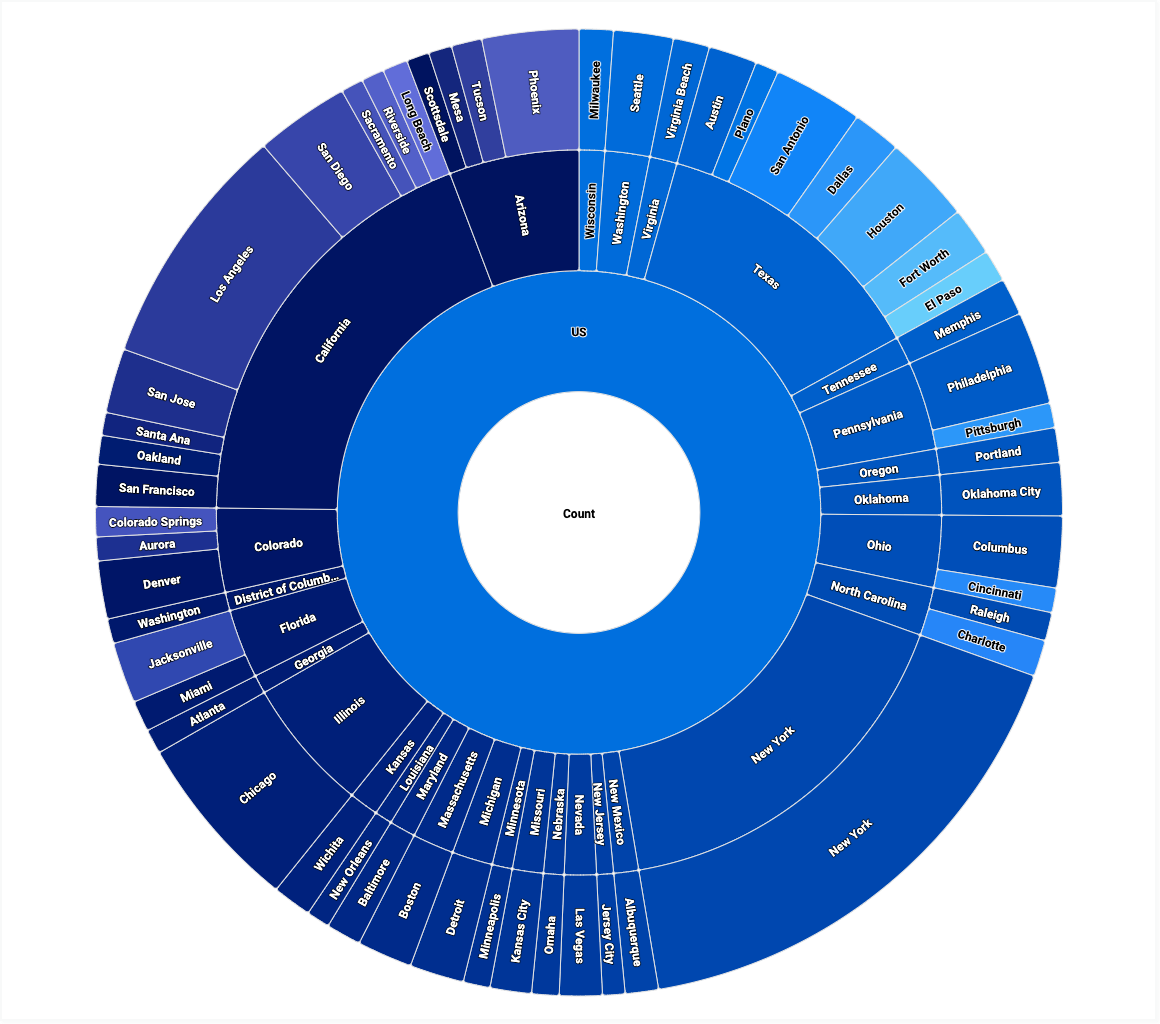

לדוגמה, אפשר ליצור תרשים קרני שמש שמציג את המדד מספר ההזמנות, בפירוט לפי המאפיינים מדינה של משתמשים, מדינה של משתמשים ועיר של משתמשים. הגודל של כל פרוסה בטבעת תואם לערך של מספר ההזמנות .
דרישות מוקדמות
כדי לגשת לכלי לעריכת הגדרות התרשים, צריכה להיות לכם הרשאה מסוג can_override_vis_config.
כתיבת קטע ה-JSON
כדי ליצור תרשים Sunburst, מתחילים עם קטע ה-JSON הבא:
{
chart: {
type: 'sunburst',
}
}
יצירת תרשים קרני שמש
כדי ליצור תרשים קרני שמש, פועלים לפי השלבים הבאים:
אפשר להציג תרשים עמודות ב-Explore, או לערוך תרשים עמודות ב-Look או בלוח בקרה.

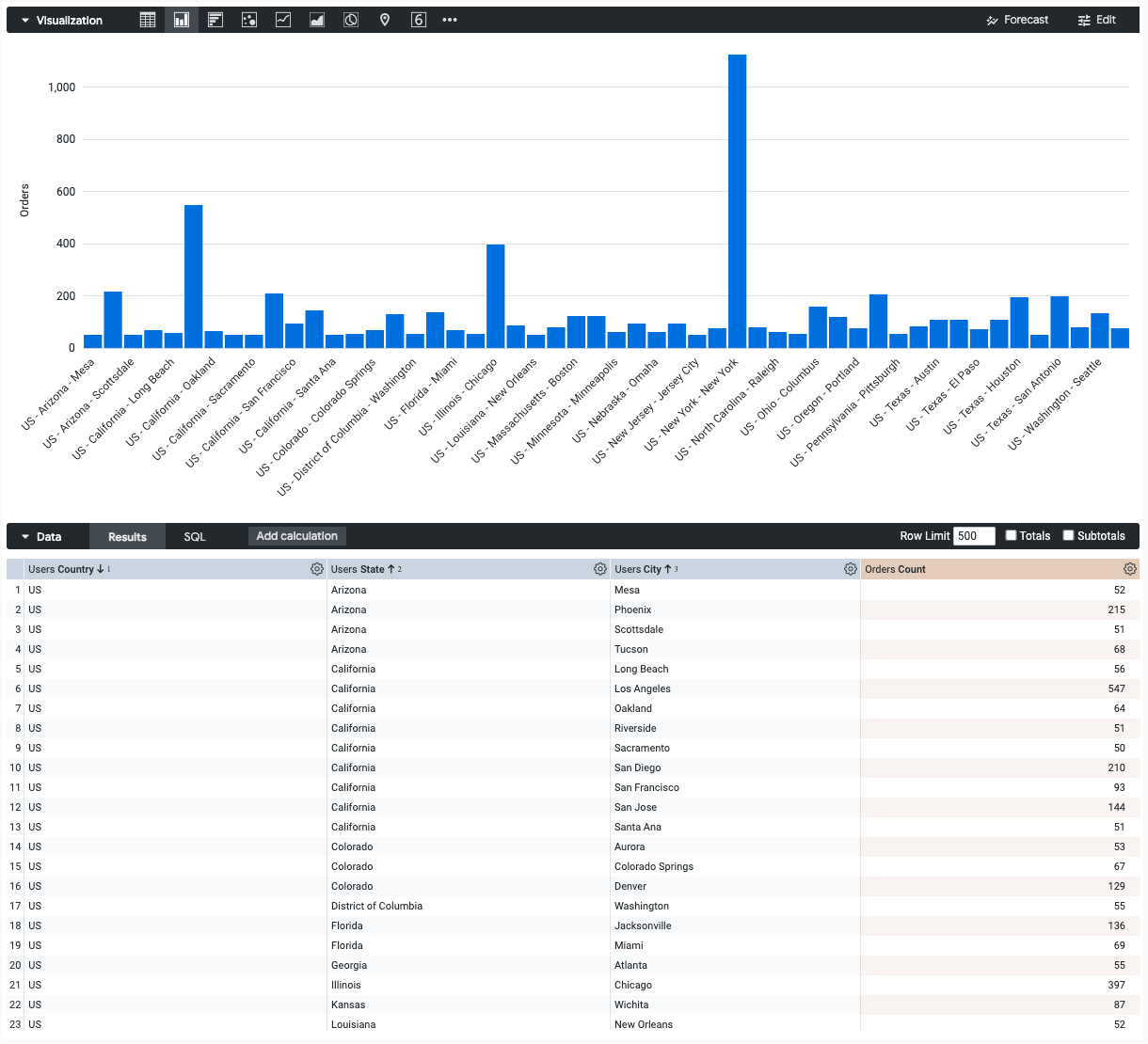

מתחילים מתרשים עמודות אנכי עם שני מאפיינים לא מוצבים או יותר ומדד מספרי אחד בדיוק. חשוב לסדר את המאפיינים מהמאפיין ברמת הפירוט הנמוכה ביותר למאפיין ברמת הפירוט הגבוהה ביותר. תרשים ההתחלה יכול להיות תרשים עמודות אנכי שבו מוצג מדד יחיד, עם שרשור של ערכי מאפיינים לכל ערך בציר ה-X.
פותחים את התפריט עריכה בתרשים.
בכרטיסייה Plot, לוחצים על הלחצן Edit Chart Config. מוצגת תיבת הדו-שיח Edit Chart Config (עריכת הגדרות התרשים).
בוחרים בקטע Chart Config (Override) (הגדרות תרשים (שינוי ברירת המחדל)) ומזינים את ה-JSON של HighCharts מהקטע כתיבת קטע ה-JSON בדף הזה.
כדי ש-Looker יעצב את ה-JSON בצורה נכונה, לוחצים על <> (עיצוב קוד).
כדי לבדוק את השינויים, לוחצים על תצוגה מקדימה.
כדי להחיל את השינויים, לוחצים על אישור. ההדמיה תוצג באמצעות ערכי ה-JSON המותאמים אישית.
אחרי שמתאימים אישית את התרשים, אפשר לשמור אותו.
ניתוח מעמיק של הנתונים
בתרשימי Sunburst אפשר לבצע את פעולות ההתעמקות הבאות:
- כדי להציג נתונים מפורטים של ערך מאפיין מסוים, לוחצים על הפלח המתאים בחוגה.
- כדי לחזור לרמה אחת אחורה, לוחצים על מרכז תרשים ה-Sunburst.
- כדי לחזור לרמה אחת או יותר, משתמשים בסרגל הניווט של נתיב המיקום שבפינה הימנית העליונה של התרשים.
