Créer un graphique en rayons avec l'éditeur de configuration de graphiques

Remarque : À partir de Looker 24.16, l'éditeur de configuration de graphique est compatible avec la création de graphiques en rayons de soleil.

Un graphique en rayons de soleil affiche des données hiérarchiques sous la forme d'un ensemble d'anneaux concentriques, dont la taille de chaque segment est déterminée par une mesure numérique.

À l'aide de l'éditeur de configuration de graphique, vous pouvez créer des graphiques en rayons de soleil à partir d'un graphique à colonnes dans Looker. Pour de meilleurs résultats, utilisez au moins deux dimensions non pivotées et exactement une mesure numérique pour créer un graphique en rayons de soleil.

Par exemple, vous pouvez créer un graphique en rayons de soleil qui affiche la mesure Nombre de commandes, ventilée par les dimensions Pays des utilisateurs, État des utilisateurs et Ville des utilisateurs. La taille de chaque segment d'anneau correspond au Nombre de commandes .

Prérequis

Pour accéder à l'éditeur de configuration de graphique, vous devez disposer de l'autorisation can_override_vis_config.

Écrire l'extrait de code JSON

Pour créer un graphique en rayons de soleil, commencez par l'extrait de code JSON suivant :

{
  chart: {
    type: 'sunburst',
  }
}

Créer un graphique en rayons de soleil

Pour créer un graphique en rayons de soleil, procédez comme suit :

1. Affichez un graphique à colonnes dans une exploration ou modifiez un graphique à colonnes dans une présentation ou un tableau de bord.

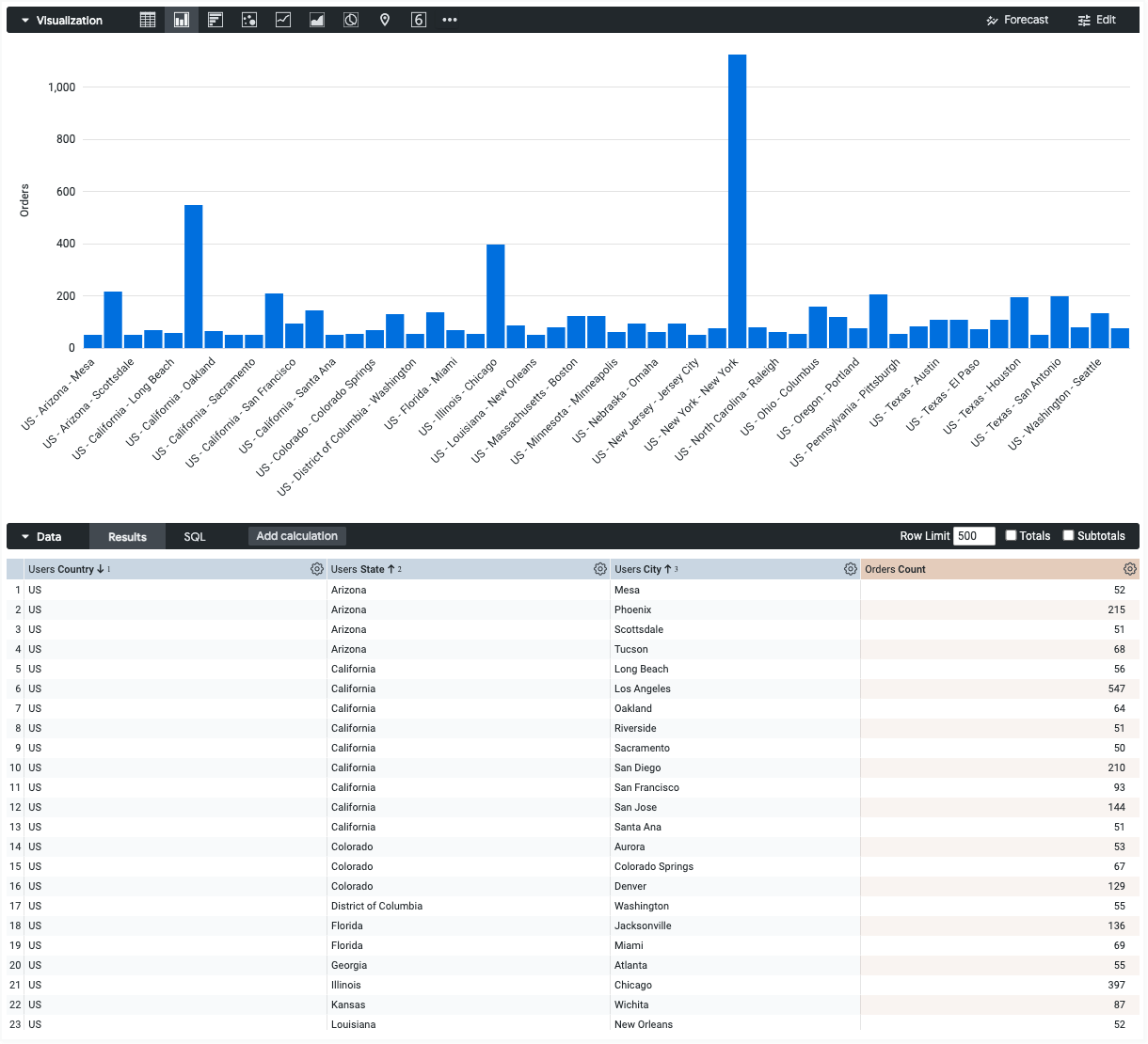

   Commencez par un graphique à colonnes comportant au moins deux dimensions non pivotées et exactement une mesure numérique. Veillez à trier les dimensions de la moins précise à la plus précise. Votre graphique de départ peut ressembler à un graphique à colonnes représentant une seule mesure, avec une concaténation de valeurs de dimension pour chaque valeur de l'axe des abscisses.



   Remarque : Bien que cet exemple soit trié par chaque dimension pour plus de clarté, le tri n'est pas obligatoire et n'affecte pas le graphique en rayons de soleil.

2. Ouvrez le menu Modifier dans la visualisation.

3. Dans l'onglet Tracé, cliquez sur le bouton Modifier la configuration du graphique. Looker affiche la boîte de dialogue Modifier la configuration du graphique.

4. Sélectionnez la section Configuration du graphique (remplacement), puis saisissez le code JSON HighCharts de la section Écrire l'extrait de code JSON de cette page.

5. Pour que Looker mette en forme correctement votre code JSON, cliquez sur <> (Mettre en forme le code).

6. Pour tester vos modifications, cliquez sur Aperçu.

7. Pour appliquer vos modifications, cliquez sur Appliquer. La visualisation s'affiche à l'aide des valeurs JSON personnalisées.

Une fois que vous avez personnalisé votre visualisation, vous pouvez l'enregistrer.

Exploration détaillée des données

Les graphiques en rayons de soleil sont compatibles avec les actions d'exploration suivantes :

• Pour explorer une valeur de dimension, cliquez sur le segment d'anneau correspondant.
• Pour revenir à un niveau, cliquez sur le centre du graphique en rayons de soleil.
• Pour revenir à un ou plusieurs niveaux, utilisez le fil d'Ariane en haut à gauche du graphique.
