Streamgrafik mit dem Diagramm-Konfigurationseditor erstellen

Ein Streamgraph-Diagramm ist eine Art gestapeltes Flächendiagramm, das sich gut eignet, um das zusammengesetzte Volumen für verschiedene Kategorien oder im Zeitverlauf darzustellen.

Mit dem Diagrammkonfigurationseditor können Sie Streamgraph-Diagramme erstellen, indem Sie in Looker mit einem Flächendiagramm beginnen. Für Streamgraph-Diagramme sind zwei Dimensionen und ein Messwert erforderlich.

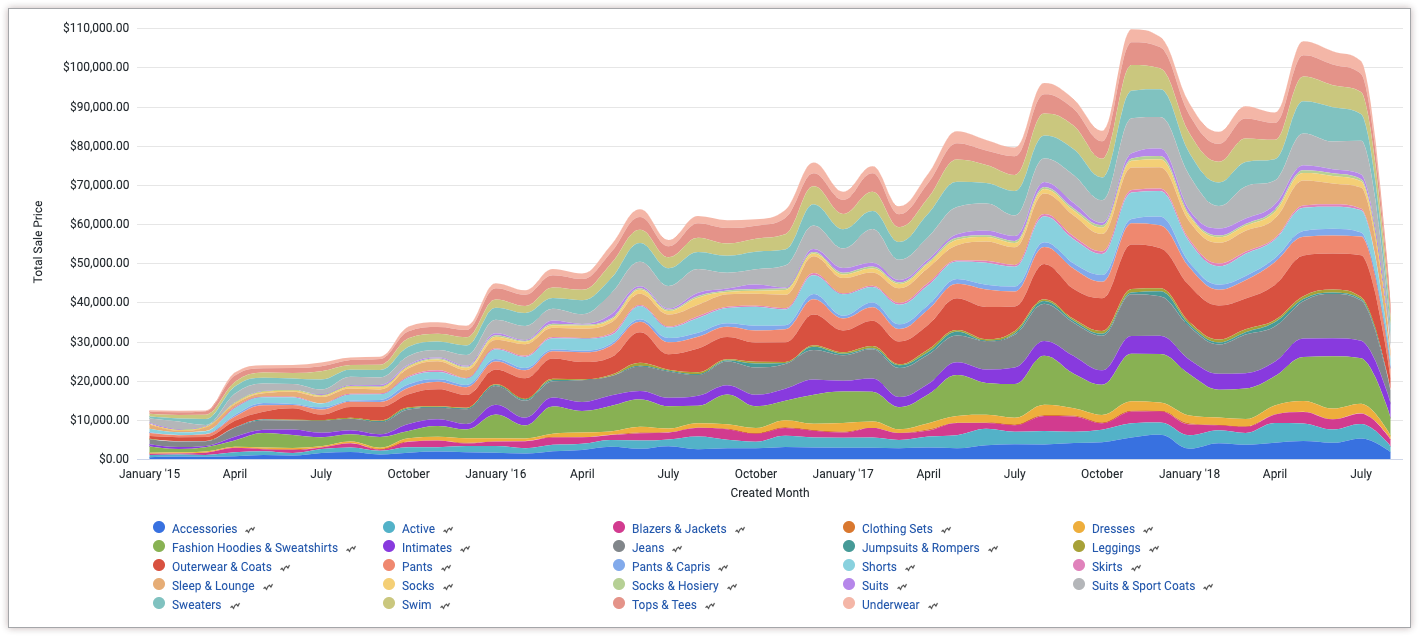

Das folgende Streamgraph-Diagramm zeigt beispielsweise den Gesamtverkaufspreis für verschiedene Kategorien , aufgetragen nach Monat der Auftragserstellung. Die Kategorien sind übereinander gestapelt, um zu zeigen, wie viel jede Kategorie zum Gesamtergebnis beiträgt und wie sich das Gesamtergebnis im Zeitverlauf ändert.

Vorbereitung

Für den Zugriff auf den Diagrammkonfigurationseditor benötigen Sie die Berechtigung can_override_vis_config.

JSON-Snippet schreiben

Um ein Streamgraph-Diagramm zu erstellen, beginnen Sie mit dem folgenden JSON-Snippet:

{
  chart: {
    type: 'streamgraph',
  }
}

Streamgraph-Diagramm erstellen

So erstellen Sie ein Streamgraph-Diagramm:

  1. Rufen Sie ein Flächendiagramm in einem Explore auf oder bearbeiten Sie ein Flächendiagramm in einem Look oder Dashboard.

    Für dieses Beispiel empfehlen wir, mit einem Flächendiagramm mit zwei Dimensionen und einem Messwert zu beginnen. Eine Dimension sollte pivotisiert werden. Ihr Startdiagramm könnte etwa so aussehen:

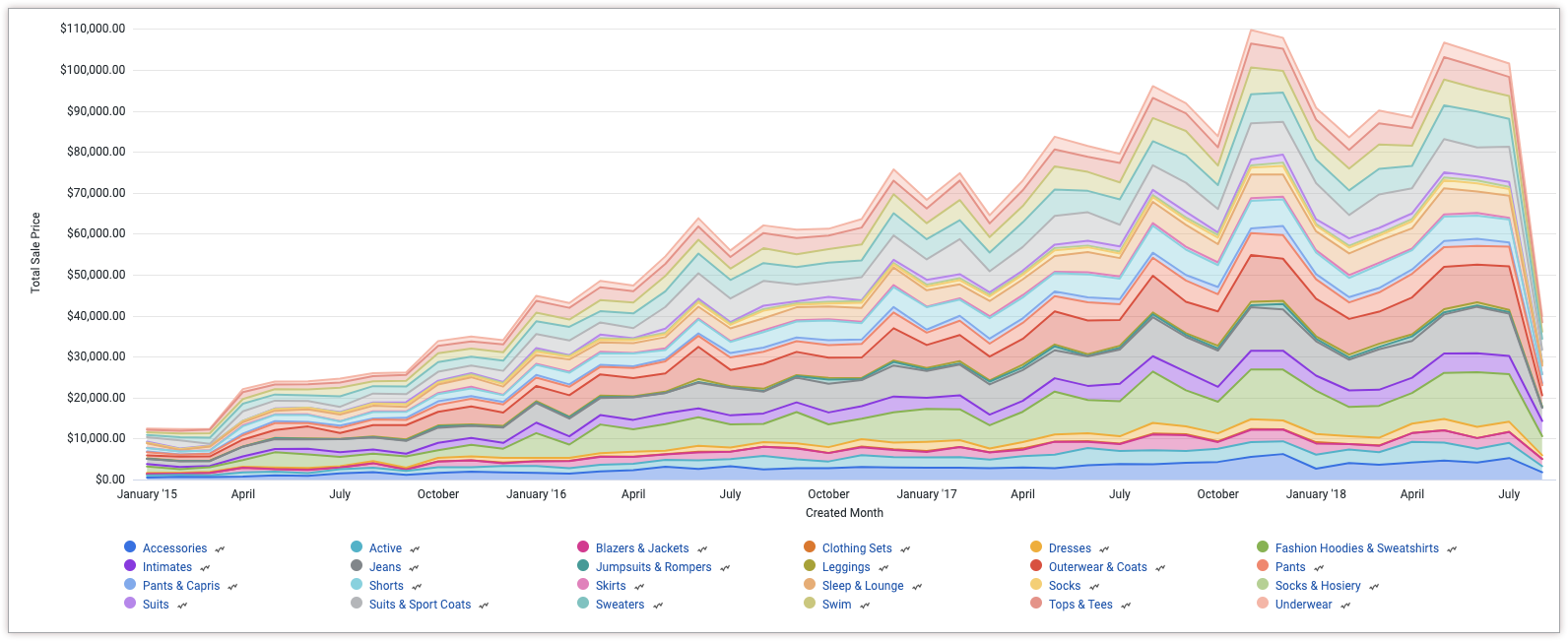

    Beispiel für ein gestapeltes Flächendiagramm.

  2. Öffnen Sie das Menü Bearbeiten in der Visualisierung.

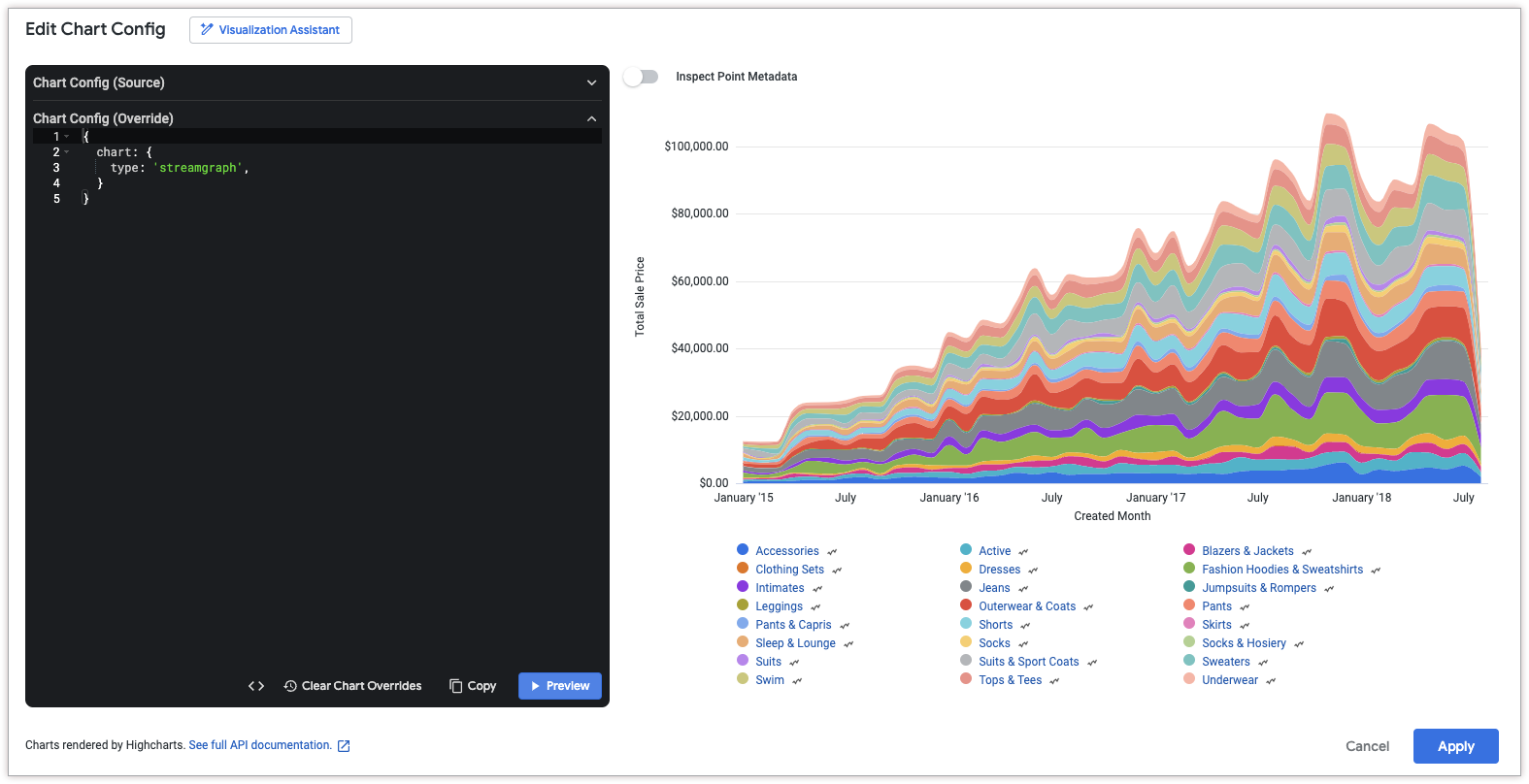

  3. Klicken Sie auf dem Tab Diagramm auf die Schaltfläche Diagrammkonfiguration bearbeiten. Looker zeigt das Dialogfeld Diagrammkonfiguration bearbeiten an.

  4. Wählen Sie den Abschnitt Diagrammkonfiguration (Überschreiben) aus und geben Sie das HighCharts-JSON aus dem Abschnitt JSON-Snippet schreiben auf dieser Seite ein.

  5. Klicken Sie auf <> (Code formatieren), damit Looker Ihr JSON richtig formatieren kann.

  6. Klicken Sie auf Vorschau, um Ihre Änderungen zu testen.

  7. Klicken Sie auf Anwenden, um die Änderungen zu übernehmen. Die Visualisierung wird mit den benutzerdefinierten JSON-Werten angezeigt.

Nachdem Sie die Visualisierung angepasst haben, können Sie sie speichern.
