יצירת תרשים פריטים באמצעות הכלי Chart Config Editor

הערה: החל מ-Looker 24.20, עורך הגדרות התרשימים תומך ביצירת תרשימי פריטים.

תרשים פריטים מציג נתונים קטגוריים והיררכיים כקבוצה של נקודות. כל נקודה מייצגת ערך נתונים או קבוצה של ערכי נתונים.

אפשר ליצור תרשימי פריטים באמצעות הכלי לעריכת הגדרות תרשימים, על ידי התחלה מתרשים עמודות אנכי ב-Looker.

כדי ליצור תרשימי פריטים, צריך לבחור לפחות מאפיין אחד ומדד אחד בדיוק.

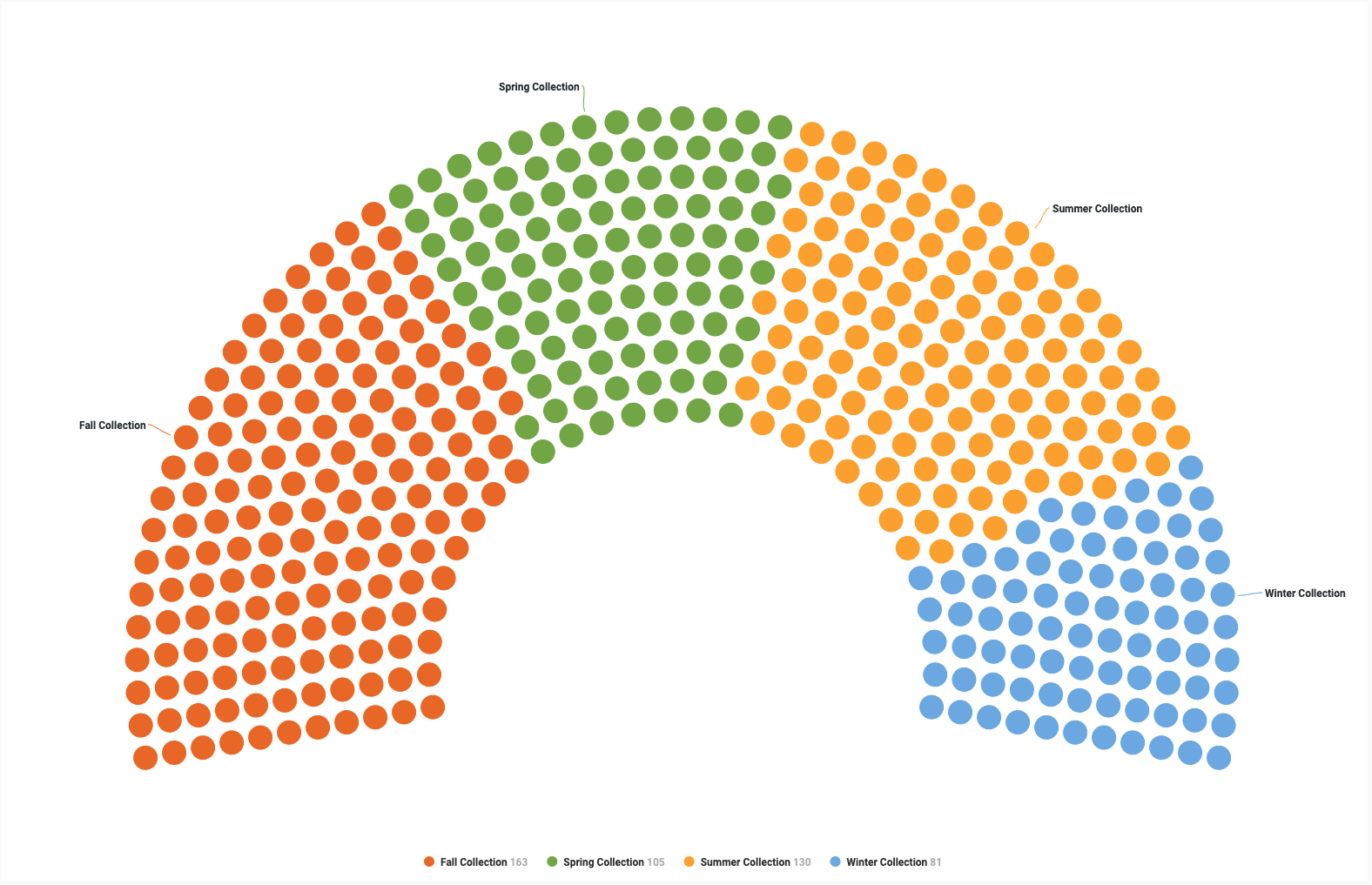

לדוגמה, אפשר ליצור תרשים פריטים שמציג את ערך המדד מספר פריטים במלאי עבור כמה ערכים שונים של המאפיין אוסף עונתי. הנקודות יהיו צבעוניות בהתאם לערכי המאפיינים.

דרישות מוקדמות

כדי לגשת לכלי לעריכת הגדרות התרשים, צריכה להיות לכם הרשאה מסוג can_override_vis_config.

כתיבת קטע ה-JSON

כדי ליצור תרשים פריטים, מתחילים עם קטע ה-JSON הבא:

{
  chart: {
    type: 'item',
  }
}

יצירת תרשים פריטים

כדי ליצור תרשים פריטים:

1. אפשר להציג תרשים עמודות ב-Explore, או לערוך תרשים עמודות ב-Look או בלוח בקרה.

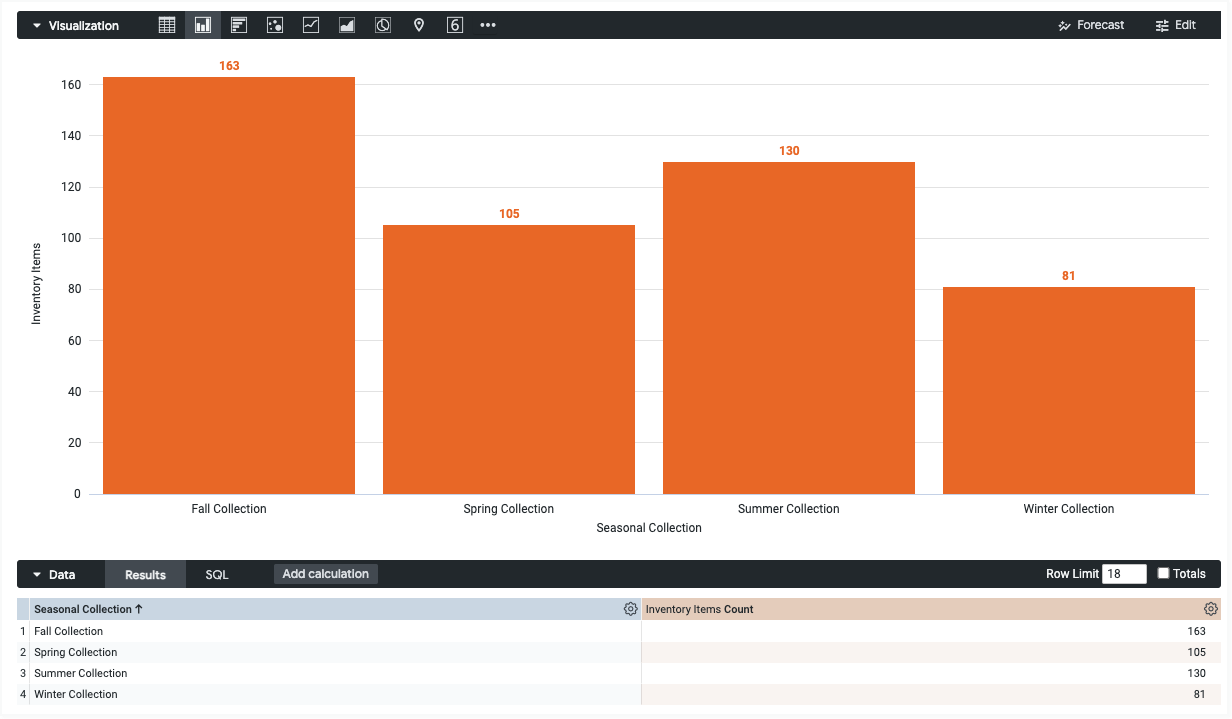

   כדי ליצור תרשימי פריטים, צריך לבחור לפחות מאפיין אחד ומדד אחד בדיוק. תרשים ההתחלה שלכם יכול להיראות כמו הדוגמה הבאה:



2. פותחים את התפריט עריכה בתרשים.

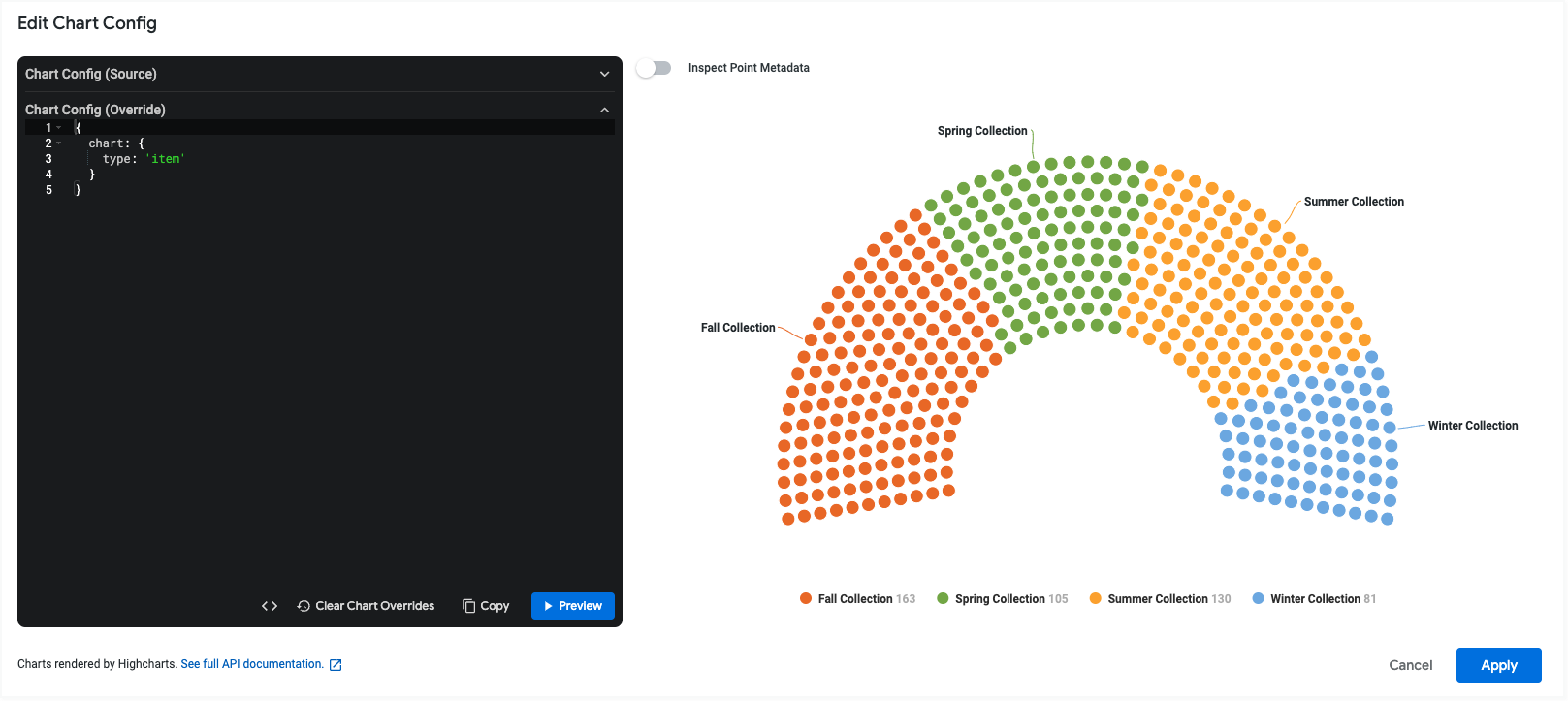

3. בכרטיסייה Plot, לוחצים על הלחצן Edit Chart Config. מוצגת תיבת הדו-שיח Edit Chart Config (עריכת הגדרות התרשים).

4. בוחרים בקטע Chart Config (Override) (הגדרות תרשים (שינוי ברירת המחדל)) ומזינים את ה-JSON של HighCharts מהקטע כתיבת קטע ה-JSON בדף הזה.

5. כדי ש-Looker יעצב את ה-JSON בצורה נכונה, לוחצים על <> (עיצוב קוד).

6. כדי לבדוק את השינויים, לוחצים על תצוגה מקדימה.

7. כדי להחיל את השינויים, לוחצים על אישור. ההדמיה תוצג באמצעות ערכי ה-JSON המותאמים אישית.

אחרי שמתאימים אישית את התרשים, אפשר לשמור אותו.

שינוי סגנון הפריסה

כברירת מחדל, התרשים של הפריט מציג פריטים בחצי עיגול. אפשר לשנות את הצורה של התרשים באמצעות המאפיינים startAngle ו-endAngle.

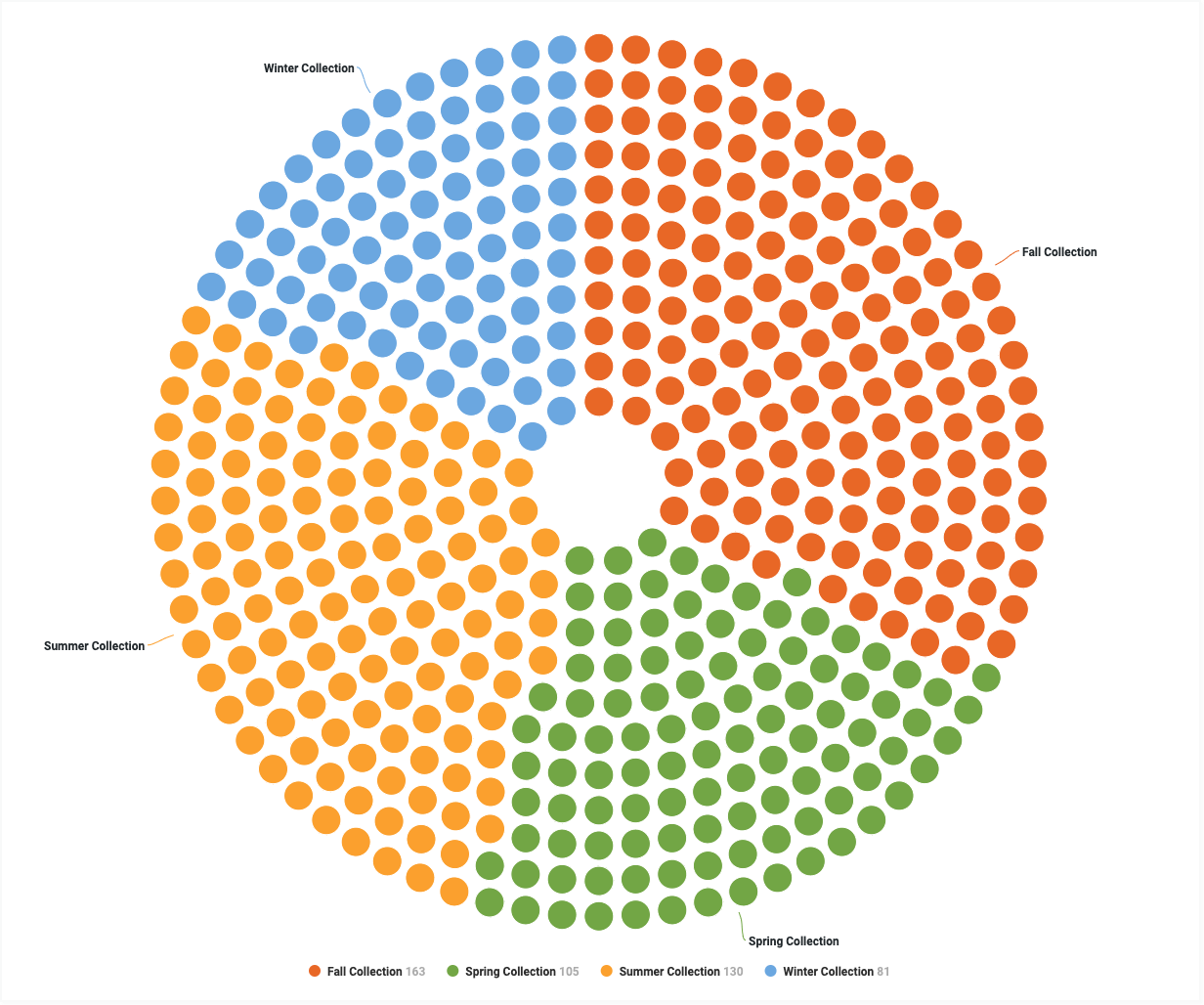

לדוגמה, כדי ליצור תרשים פריטים מעגלי, משתמשים ב-JSON הבא:

{
  chart: {
    type: 'item'
  },
  series: [{
    startAngle: null,
    endAngle: null
  }]
}

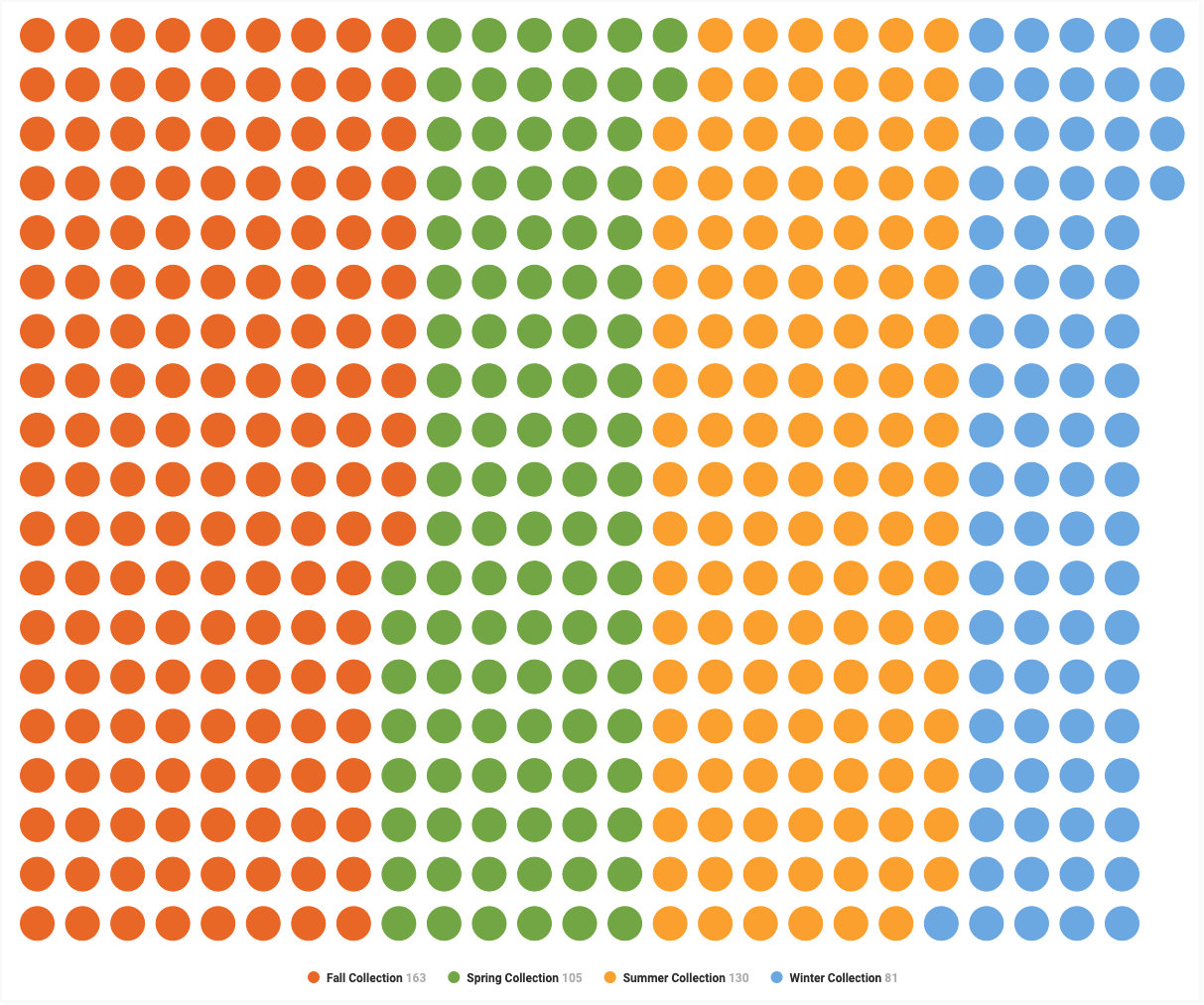

כדי ליצור תרשים פריטים מלבני, משתמשים ב-JSON הבא:

{
  chart: {
    type: 'item'
  },
  series: [{
    startAngle: null,
    endAngle: null
  }]
}

מגבלות ודרישות

כשמשתמשים בתרשימי פריטים, חשוב לזכור את המגבלות והדרישות הבאות:

• בתרשימי פריטים צריך להגדיר מדד אחד בדיוק.
• תרשימי פריטים צריכים לכלול לפחות מאפיין אחד.
• תרשימי פריטים לא תומכים במאפיינים מוצגים בסיבוב.
• אם ערכי המדדים גדולים ממספר הנקודות ש-Looker יכול להציג, Looker מוסיף תווית מתחת לתרשים שמציינת כמה ערכים כל נקודה מייצגת.
• תרשימי פריטים יכולים להציג רק שאילתות עם 50 שורות או פחות.
