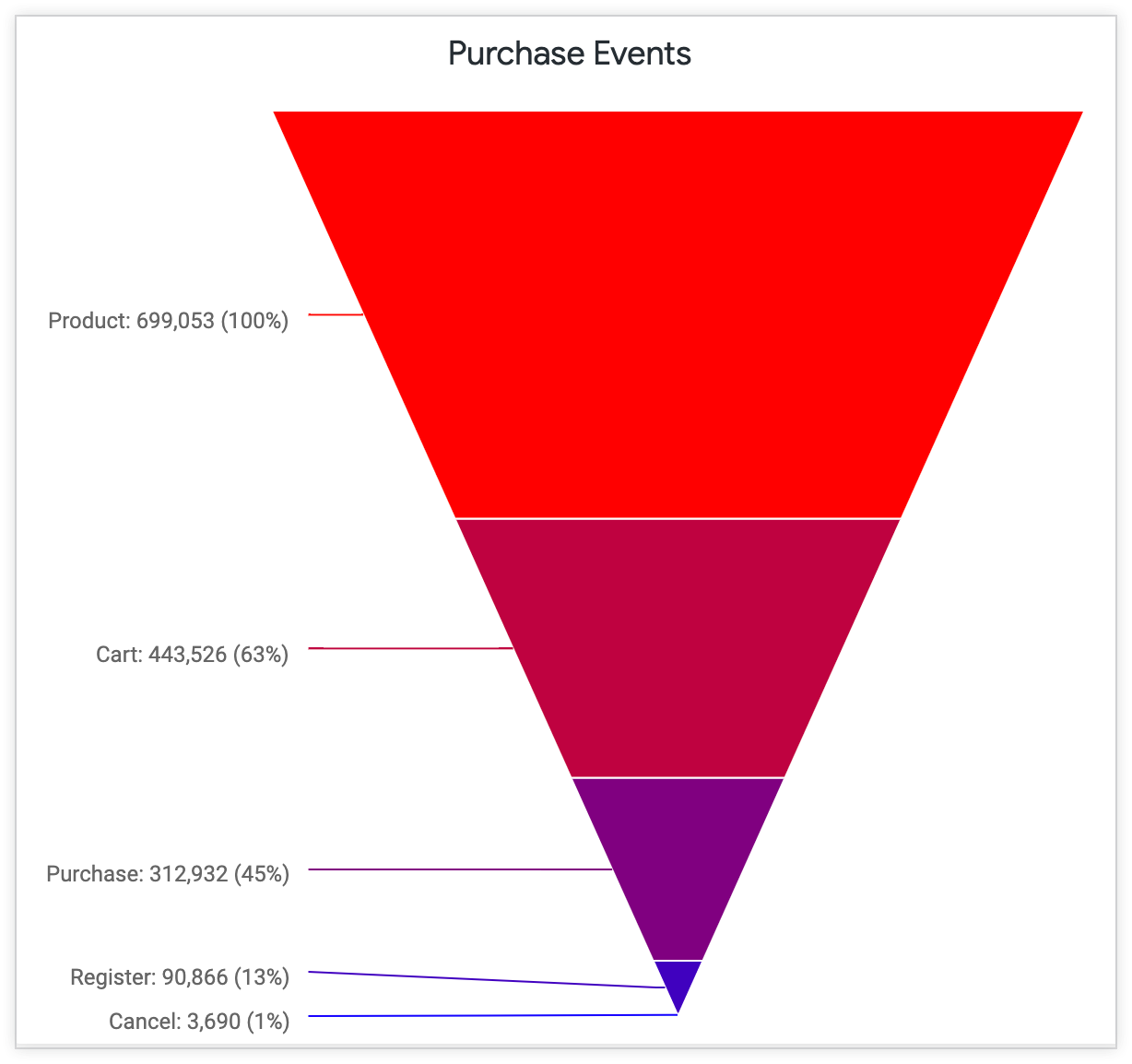

Trichterdiagramme sind nützlich, um Ereignisse in einem sequenziellen Prozess zu verstehen, z. B. die Phasen von Interessenten in einer Vertriebspipeline, die Interaktion mit einer Marketingkampagne oder die Bewegung von Besuchern auf einer Website.
Trichterdiagramme sind oft am effektivsten, wenn die erste Phase im Prozess die größte ist (z. B. 100 %) und jede weitere Phase kleiner ist. In Trichterdiagrammen wird der Wert jeder Kategorie durch die Höhe der einzelnen Balken dargestellt. Größere Werte haben höhere Balken, kleinere Werte haben kürzere Balken.
Trichterdiagramm erstellen
Ein Trichterdiagramm besteht aus einem einzelnen Satz von Zahlen und einem einzelnen Satz von Labels, die folgendermaßen ausgerichtet werden können:
- Vertikal, mit einer oder mehreren Dimensionen (Labels) und einem Messwert (Zahlen)
- Horizontal, mit einer einzelnen Zeile mit mehreren Messwerten (Zahlen) und Spaltenüberschriften (Labels)
Das Diagramm kann sowohl mit pivotierten als auch mit nicht pivotierten Daten verwendet werden.
Wenn Sie mehrere Messwertspalten (mehrere Messwerte oder einen pivotierten Messwert) mit mehreren Datenzeilen verwenden, prüft das Trichterdiagramm die erste Zeile und die erste Spalte und zeigt dann diejenige an, die mehr Datenpunkte erzeugt. Mit der Einstellung Ausrichtung können Sie jedoch ändern, wie die Datentabelle im Trichterdiagramm gelesen wird, und die Achsen umkehren.
In Trichterdiagrammen können maximal 50 Balken dargestellt werden. Wenn Ihre Daten mehr als 50 Zeilen oder 50 Spalten enthalten, können Sie die Option Zeilenlimit oder Spaltenlimit verwenden, um die Anzahl der Zeilen auf maximal 50 zu beschränken.
Wenn Sie eine Trichtervisualisierung verwenden möchten, wählen Sie in der Leiste Visualisierung eines Explores das Dreipunkt-Menü (...) und dann Trichter aus. Wählen Sie als Nächstes in der Visualisierungsleiste die Option Bearbeiten aus, um das Diagramm zu bearbeiten.
Optionen können ausgegraut oder ausgeblendet sein, wenn sie mit anderen von Ihnen ausgewählten Einstellungen in Konflikt stehen.
Optionen für Datenbalken
In der Leiste Daten gibt es mehrere Optionen, die sich sowohl auf die Visualisierung als auch auf die Datentabelle auswirken können.
Zwischensummen
Wenn Ihre Datentabelle mindestens zwei Dimensionen enthält, wird in der Leiste Daten das Kästchen Zwischensummen angezeigt. Zwischensummen sind derzeit nur für Tabellenvisualisierungen aktiviert. Für andere Visualisierungstypen ist das Kästchen nicht funktionsfähig.
Zeilengesamtsummen
Wenn Ihr Diagramm Drehpunkte enthält, können Sie dem Diagramm Zeilensummen hinzufügen, indem Sie in der Leiste Daten das Kästchen Zeilensummen anklicken. Weitere Informationen finden Sie auf der Dokumentationsseite Daten in Looker explorieren, einschließlich Informationen dazu, wann Summen nicht verfügbar sind und was bei Summen zu beachten ist.
Mit dem Pfeil rechts neben dem Kästchen Zeile insgesamt können Sie die Position der Spalte „Zeile insgesamt“ zwischen der Standardposition ganz rechts und einer Position weiter links nach Dimensionen und Dimensions-Tabellenkalkulationen umschalten.
Gesamtsummen
Sie können Spaltensummen für Messwerte und Tabellenkalkulationen hinzufügen, indem Sie in der Leiste Daten die Option Summen auswählen. Weitere Informationen finden Sie auf der Dokumentationsseite Daten in Looker explorieren, einschließlich Informationen dazu, wann Summen nicht verfügbar sind und was bei Summen zu beachten ist.
Spaltenlimit
Wenn Ihre Datentabelle Drehpunkte enthält, können Sie Ihrem Diagramm ein Spaltenlimit hinzufügen. Geben Sie dazu im Feld Spaltenlimit eine Zahl zwischen 1 und 200 ein. Dimensionen, Dimensions-Tabellenkalkulationen, Spalten mit Zeilensummen und Messwert-Tabellenkalkulationen außerhalb von Drehpunkten werden nicht zum Spaltenlimit dazugezählt. Drehpunktgruppen zählen jeweils als eine Spalte. Weitere Informationen finden Sie auf der Dokumentationsseite Daten filtern und begrenzen.
Zeilenlimit
Sie können ein Zeilenlimit für Ihr Diagramm festlegen,indem Sie auf dem Tab Daten im Feld Zeilenlimit eine Zahl zwischen 1 und 5.000 eingeben. Wenn Ihre Abfrage das von Ihnen festgelegte Zeilenlimit überschreitet, können Sie die Spalten für Zeilensummen oder Tabellenkalkulationen nicht sortieren.
Berechnungen
Wenn Sie die entsprechenden Berechtigungen haben, können Sie Ihrem Diagramm Tabellenkalkulationen hinzufügen. Klicken Sie dazu auf dem Tab Daten auf den Button Berechnung hinzufügen. Weitere Informationen finden Sie auf der Dokumentationsseite Tabellenkalkulationen verwenden.
Sie können auch den Abschnitt Benutzerdefinierte Felder der Feldauswahl verwenden.
Optionen im Menü „Achsen“
Linke Achse labeln
Aktivieren Sie Linke Achse labeln, um der linken Achse ein Label zuzuweisen. Looker zeigt ein Feld an, in das Sie den Labeltext eingeben können.
Rechte Achse labeln
Aktivieren Sie Rechte Achse labeln, um der rechten Achse ein Label hinzuzufügen. Looker zeigt ein Feld an, in das Sie den Labeltext eingeben können.
Diagrammkonfiguration bearbeiten
Über die Schaltfläche Diagrammkonfiguration bearbeiten unten im Visualisierungsmenü wird der Editor für Diagrammkonfigurationen geöffnet. Mit diesem Editor können Sie HighCharts-Visualisierungen ändern, indem Sie bestimmte JSON-Parameter der Visualisierung freigeben. So sind umfassende Anpassungen möglich. Diese Anpassungen interagieren nicht dynamisch mit Daten.
Die Schaltfläche Diagrammkonfiguration bearbeiten ist verfügbar, wenn Sie entweder die Looker-Administratorrolle oder die Berechtigung can_override_vis_config haben.
Im Abschnitt Beispiele des Artikels zum Diagrammkonfigurationseditor finden Sie Beispiele für einige gängige Anwendungsfälle, darunter:
- Hintergrundfarbe und Farbe des Achsentexts ändern
- Bedingte Formatierung von Werten innerhalb einer Reihe
- Kurzinfofarbe anpassen
- Vertikale Referenzbereiche und Beschriftungen hinzufügen
- Diagramm-Anmerkungen hinzufügen
Optionen des Balkenmenüs
Balkenfarben
Sie können die Farbpalette für ein Diagramm definieren.

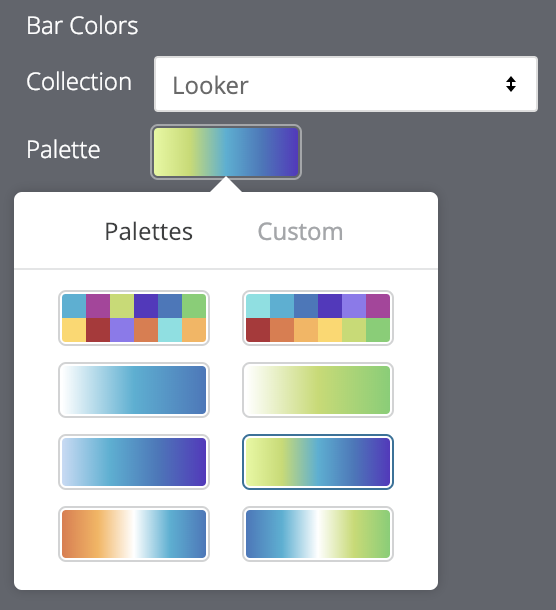

Farbkollektion und ‑palette auswählen
Mit einer Sammlung können Sie thematische Visualisierungen und Dashboards erstellen, die gut zusammenpassen. Alle integrierten Farbsammlungen von Looker finden Sie auf der Dokumentationsseite Farbsammlungen. Ihr Looker-Administrator kann auch eine benutzerdefinierte Farbsammlung für Ihre Organisation erstellen.
Im Drop-down-Menü Sammlung können Sie eine Farbsammlung auswählen. Der Bereich Palette wird mit einer Palette aus der ausgewählten Farbsammlung aktualisiert. Wenn Sie zu einer anderen Palette in der Farbsammlung wechseln möchten, klicken Sie auf die Farbpalette, um die Palettenauswahl zu öffnen. Dort können Sie alle Paletten in der Sammlung ansehen und auswählen.

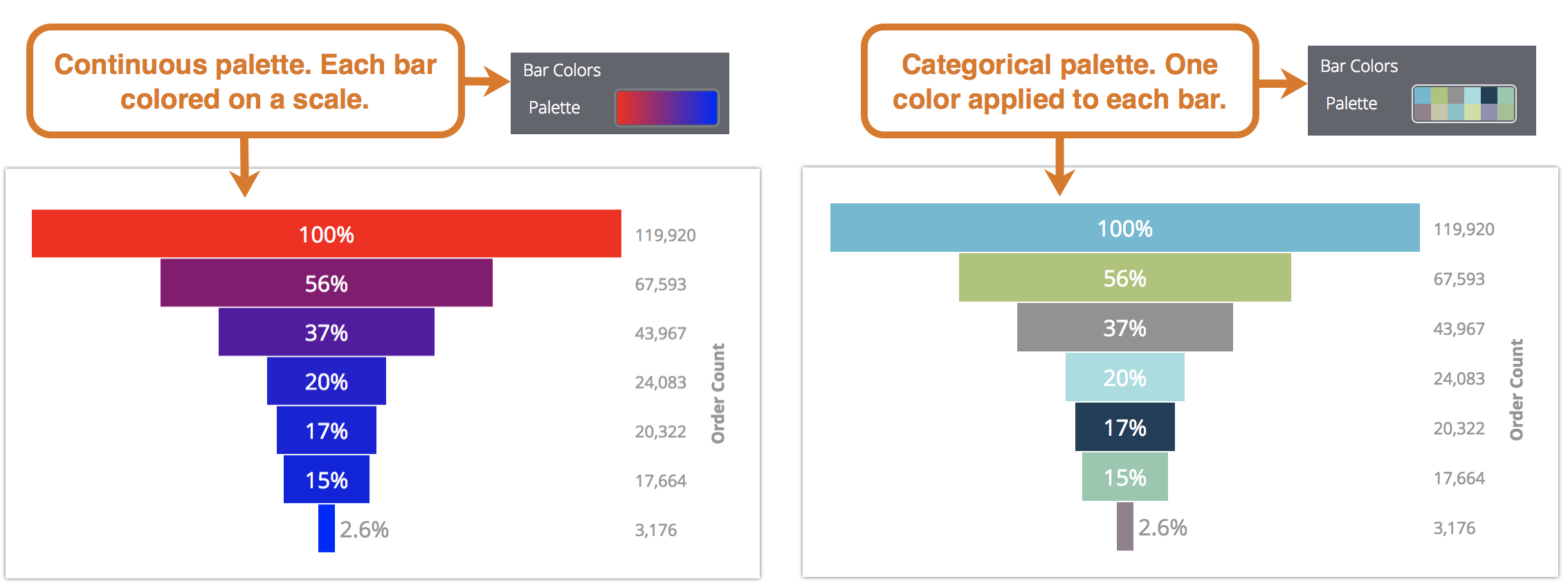

Palettentyp auswählen
Wenn Sie eine sequenzielle oder auseinanderlaufende Palette verwenden, wird jeder Balken auf einer Skala entlang der Palette eingefärbt. Wenn Sie zu einer kategorialen Palette (einer Palette mit mehreren einzelnen Farben) wechseln, werden die Farben den einzelnen Balken der Reihe nach zugewiesen. Dem ersten Balken wird die erste Farbe zugewiesen usw. Wenn es mehr Balken als aufgeführte Farben gibt, werden die Farben ab dem Anfang der Palette wiederholt.

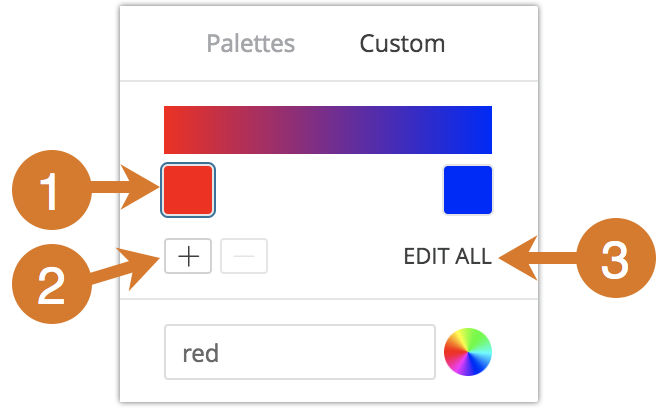

Benutzerdefinierte Farbpalette erstellen
Wenn Sie eine benutzerdefinierte Farbpalette erstellen möchten, wählen Sie zuerst in der Palettenauswahl den Tab Benutzerdefiniert aus. Sie haben mehrere Möglichkeiten, Ihre Palette zu bearbeiten:
- Klicken Sie auf eine der vorhandenen Farben, um sie zu bearbeiten.
- Klicken Sie auf die Schaltflächen + oder -, um eine Farbe am Ende der Palette hinzuzufügen oder eine ausgewählte Farbe zu entfernen. Wenn Sie am Ende einer sequenziellen oder divergierenden Palette eine Farbe hinzufügen, erstellt Looker automatisch eine Skala zwischen dieser Farbe und der vorherigen.
- Klicken Sie rechts unten im Menü auf ALLE BEARBEITEN, um eine durch Kommas getrennte Liste von Farbwerten zu verwenden.
Wenn Sie eine ausgewählte Farbe ändern oder alle Farben gleichzeitig bearbeiten möchten, können Sie im Feld für den Farbwert unten im Menü Hexadezimalstrings wie #2ca6cd oder CSS-Farbnamen wie mediumblue eingeben.
Sie können auch auf den Farbkreis rechts neben dem Feld für den Farbwert klicken, um eine Farbauswahl aufzurufen, mit der Sie eine Farbe auswählen können. Der entsprechende Hex-Wert für diese Farbe wird im Feld für den Farbwert angezeigt.
Wenn Sie auf ALLE BEARBEITEN klicken, werden im Feld für den Farbwert alle Hex-Codes der von Ihnen ausgewählten oder angepassten Farbpalette angezeigt. Wenn Sie benutzerdefinierte Farbpaletten von einem Diagramm in ein anderes kopieren möchten, kopieren Sie am besten diese Liste und fügen Sie sie ein.
Farben umkehren
Sie können die Farben einer Palette umkehren. Bei einer sequenziellen oder auseinanderlaufenden Palette wird jeder Balken auf einer Skala entlang der Palette in umgekehrter Reihenfolge eingefärbt, beginnend mit der Farbe am rechten Ende der Palette und nach links bewegend. Bei einer kategorialen Palette werden die Farben in der Palette in umgekehrter Reihenfolge auf die einzelnen Balken angewendet, beginnend mit der letzten Farbe in der Palette.

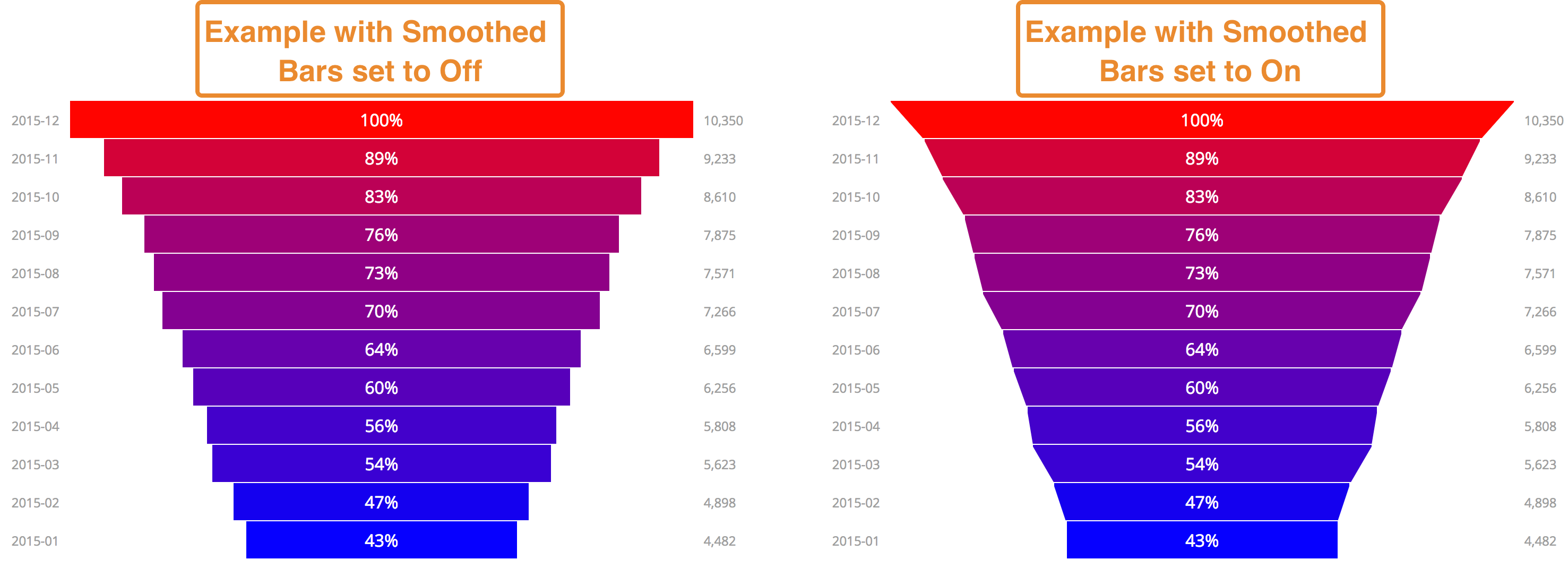

Geglättete Balken
Bei einem gestuften Trichterdiagramm können Sie mit Geglättete Balken festlegen, ob die äußere Kante jedes Balkens im Trichterdiagramm mit den Balken darüber und darunter verbunden werden soll. Wenn Geglättete Balken deaktiviert ist, haben die Balken eine rechteckige Form. Wenn Geglättete Balken aktiviert ist, werden die Kanten der Balken geglättet, um sie miteinander zu verbinden.
Bei einem Trichterdiagramm hat die Option Geglättete Balken keine Auswirkungen.

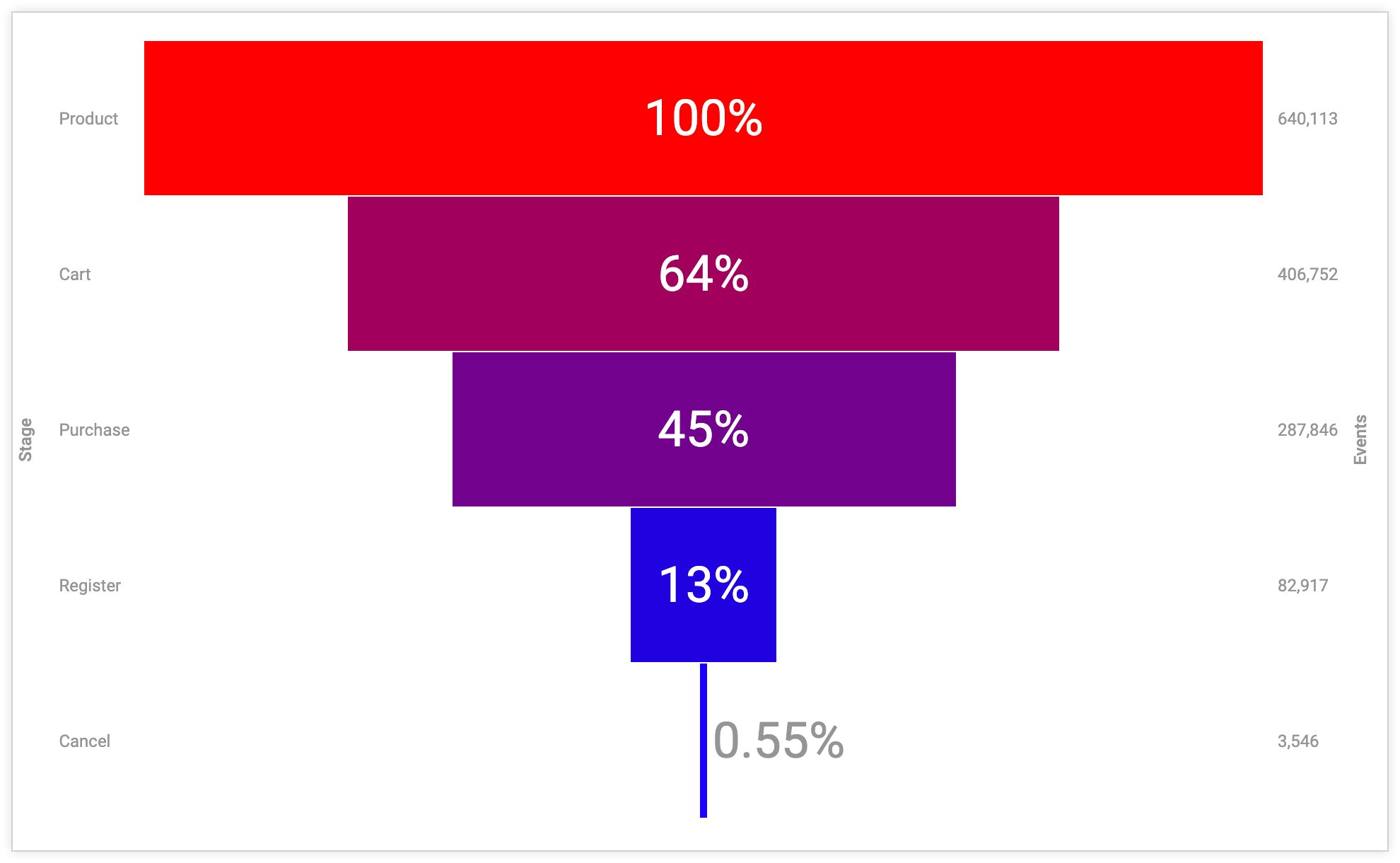

Stufentrichter
Wenn die Option Gestufter Trichter aktiviert ist, werden Trichter im gestuften Trichterstil angezeigt. Die Breite der einzelnen Balken variiert je nach Wert. Größere Werte haben breitere Balken und kleinere Werte dünnere Balken.
Ausrichtung
Sie können festlegen, ob die Daten für das Trichterdiagramm aus den Tabellenzeilen oder ‑spalten stammen. Wenn Sie Automatisch auswählen, werden die Daten für das Trichterdiagramm basierend auf den meisten Datenpunkten ausgewählt.
Labelskala
Sie können die Größe von Labels festlegen, die sowohl über den Balken als auch an den Seiten des Diagramms positioniert sind. Labels haben eine Mindest- und eine Höchstgröße, die je nach Größe des Diagramms variiert. Geben Sie „0“ ein, um die Mindestgröße für die Labels festzulegen. Geben Sie „1“ ein, um festzulegen, dass die Labels die maximale Größe haben sollen. Geben Sie eine Zahl zwischen 0 und 1 ein, um einen Prozentsatz anzugeben. Die Labelgröße wird dann auf diesen Prozentsatz zwischen der Mindest- und der Höchstgröße festgelegt.
Menüoptionen für Labels
Labelposition
Sie können angeben, wo Datenlabels angezeigt werden sollen:
- Links: Die Datenlabels befinden sich auf der linken Seite des Diagramms.
- Inline: Die Datenlabels befinden sich in der Mitte des Diagramms, innerhalb der Diagrammbalken.
- Rechts: Die Datenlabels befinden sich auf der rechten Seite des Diagramms.
- Ausgeblendet: Datenlabels werden nicht angezeigt.
Prozenttyp
Jedem Balken im Diagramm ist ein Prozentwert zugewiesen. Mit Prozenttyp wird festgelegt, ob jedem Balken ein Prozentsatz zugewiesen wird, indem der Wert des Balkens mit dem größten Wert im Diagramm oder mit dem vorherigen Balken im Diagramm verglichen wird.
Prozentposition
Sie können angeben, wo die Prozentwerte der Balken angezeigt werden sollen:
- Links: Die Prozentsätze befinden sich auf der linken Seite des Diagramms.
- Inline: Die Prozentlabels befinden sich in der Mitte des Diagramms, innerhalb der Diagrammbalken.
- Rechts: Die Prozentlabels befinden sich auf der rechten Seite des Diagramms.
- Ausgeblendet: Prozentangaben werden nicht angezeigt.
Werteposition
Sie können festlegen, wo Datenwerte angezeigt werden:
- Links: Die Datenwerte befinden sich auf der linken Seite des Diagramms.
- Inline: Die Datenwerte befinden sich in der Mitte des Diagramms, innerhalb der Diagrammbalken.
- Rechts: Die Datenwerte befinden sich auf der rechten Seite des Diagramms.
- Ausgeblendet: Datenwerte werden nicht angezeigt.
Farblabel
Sie können festlegen, ob eine benutzerdefinierte Farbe für Labels und Prozentsätze im Diagramm verwendet werden soll. Wenn Sie Farblabel aktivieren, wird ein Farbfeld angezeigt. Klicken Sie auf das Feld, um die Farbauswahl aufzurufen, und wählen Sie eine benutzerdefinierte Farbe für das Label und die Prozentsätze aus. Inline-Labels werden in der ausgewählten Farbe angezeigt. Labels auf beiden Seiten des Diagramms werden etwa 40 % dunkler als die ausgewählte Farbe angezeigt.
Benutzerdefinierte Kurzinfo
Sie können auf den Schalter Benutzerdefinierter Tooltip klicken, um Tooltips im Visualisierungseditor von Explore zu konfigurieren. Dazu verwenden Sie eine Kombination aus UI-Einstellungen und einem HTML-Editor, der Liquid-Vorlagen unterstützt. Weitere Informationen zu benutzerdefinierten Kurzinfos
Trichterlabels mit dem Editor für Diagrammkonfigurationen ändern
Standardmäßig entsprechen die Labels der einzelnen Trichterphasen direkt den Dimensionswerten. Sie können diese Labels mit dem Diagrammkonfigurationseditor ändern. Stellen Sie sich beispielsweise einen Trichter mit vier Phasen und den folgenden Labels vor:
- Phase 1
- Phase 2
- Phase 3
- Phase 4
Mit dem folgenden JSON-Snippet können Sie benutzerdefinierte Labelnamen hinzufügen:
{
series: [{
data: [{
name: 'Custom label 1',
dataLabels: {
enabled: true,
format: '<b>{point.name}</b>: {point.y}'
}
},
{
name: 'Custom label 2',
dataLabels: {
enabled: true,
format: '<b>{point.name}</b>: {point.y}'
}
},
{
name: 'Custom label 3',
dataLabels: {
enabled: true,
format: '<b>{point.name}</b>: {point.y}'
}
},
{
name: 'Custom label 4',
dataLabels: {
enabled: true,
format: '<b>{point.name}</b>: {point.y}'
}
}
]
}]
}

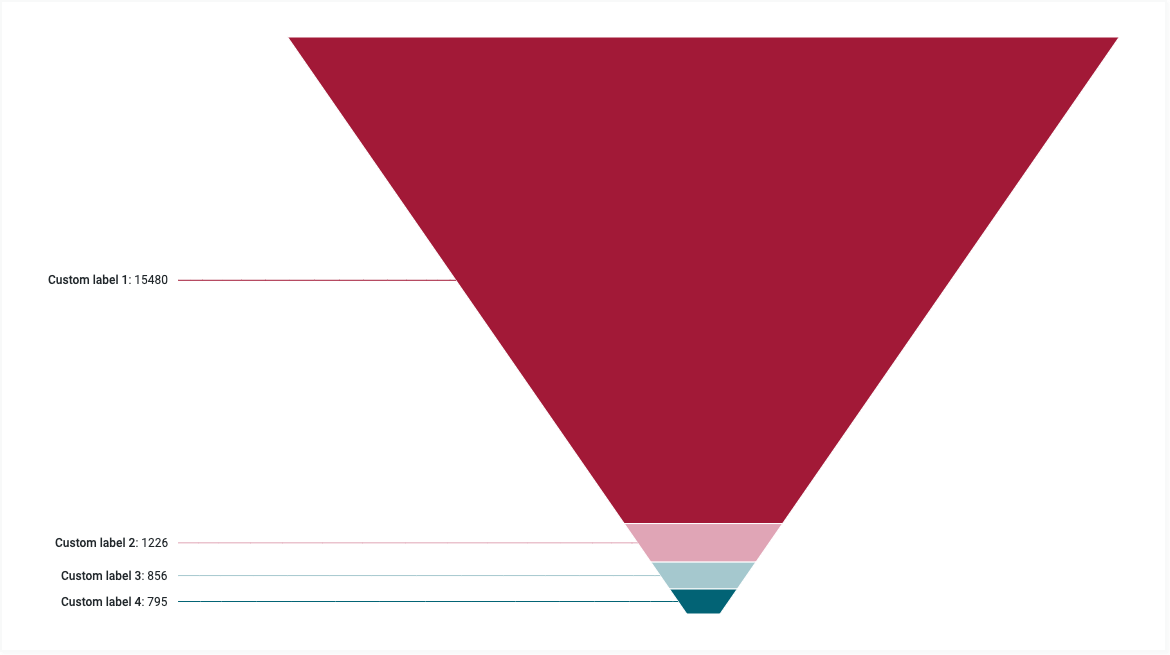

Jetzt sind die Phasen stattdessen mit den benutzerdefinierten Labelwerten gekennzeichnet. Die Variable {point.y} zeigt den Wert in jeder Phase an. In diesem Beispiel zeigt Looker die folgenden Labels für die Trichterphasen an:
- Benutzerdefiniertes Label 1
- Benutzerdefiniertes Label 2
- Benutzerdefiniertes Label 3
- Benutzerdefiniertes Label 4
Weitere Informationen zur Verwendung dieser Funktion finden Sie im Abschnitt Visualisierung anpassen der Dokumentation zum Diagrammkonfigurationseditor.
