תרשים גלגל תלות דומה לתרשים סנקיי, אבל בתרשים גלגל תלות הזרימה בין המצבים מוצגת במעגל ולא בכיוון ליניארי. ב-Looker, כל ערך של מאפיין מיוצג כמצב, והגודל של הזרימה נקבע לפי ערך מספרי של מדד.
בעזרת הכלי לעריכת הגדרות התרשים, אפשר ליצור תרשימי גלגל תלות על ידי התחלה מתרשים עמודות ב-Looker.
כדי ליצור תרשימי גלגל של יחסי תלות, צריך להגדיר לפחות שני מאפיינים ומדד אחד בדיוק.

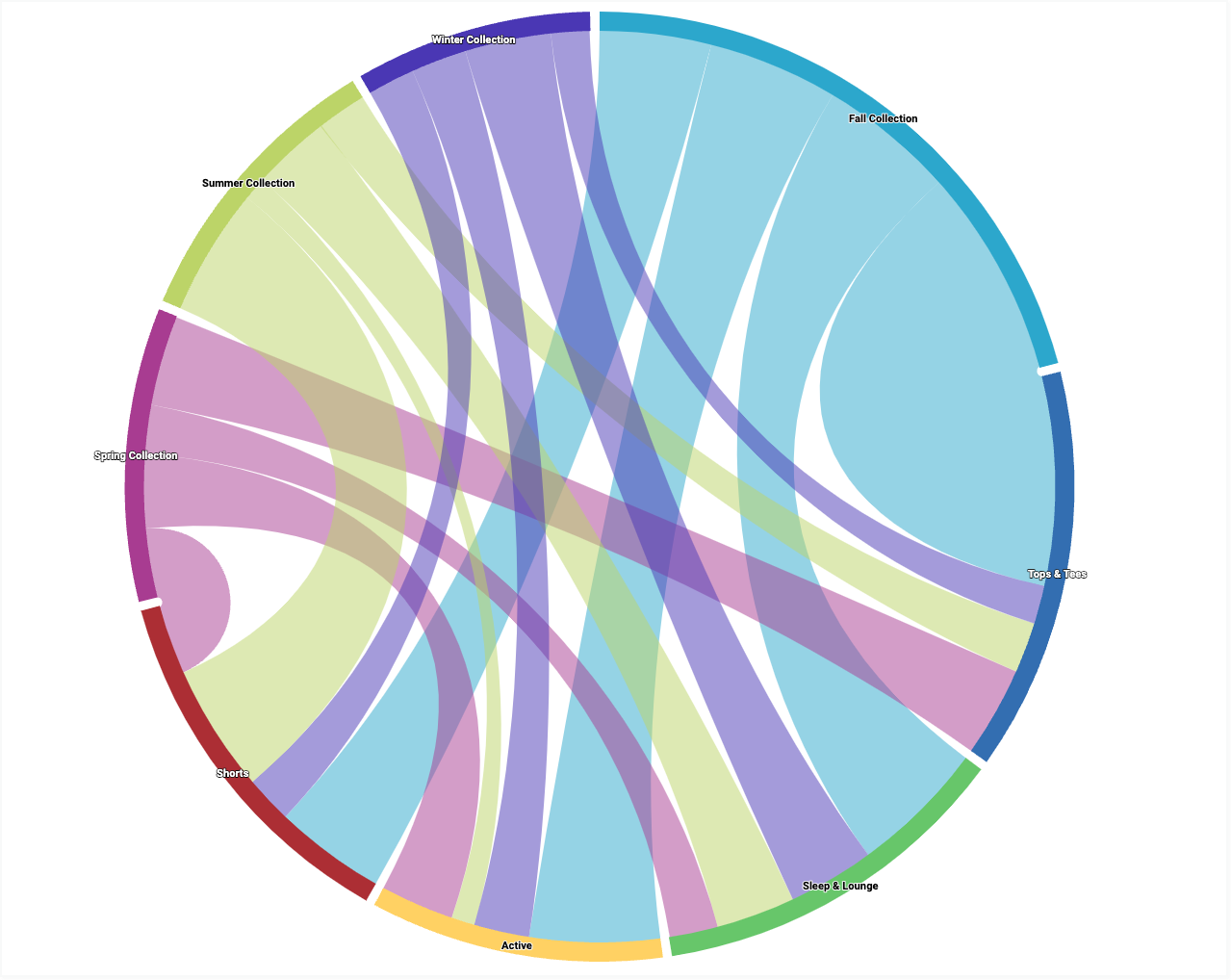

לדוגמה, אפשר ליצור תרשים גלגל תלות שמציג את ערכי המדד מספר פריטים בהזמנה על פני כמה ערכים של המאפיין אוסף עונתי, שמוצגים בערכים של המאפיין קטגוריה. כל ערך של מאפיין מיוצג על ידי קשת שמקודדת בצבע בחלק החיצוני של העיגול. הרוחב של הקו שמחבר בין שני קשתות תואם לערכים של המדד Order Item Count (מספר הפריטים בהזמנה) עבור צמד המאפיינים הזה. ככל שהערך גבוה יותר, כך הקו רחב יותר.
דרישות מוקדמות
כדי לגשת לכלי לעריכת הגדרות התרשים, צריכה להיות לכם הרשאה מסוג can_override_vis_config.
כתיבת קטע ה-JSON
כדי ליצור תרשים גלגל של יחסי תלות, מתחילים עם קטע ה-JSON הבא:
{
chart: {
type: 'dependencywheel'
}
}
יצירת תרשים גלגל של יחסי תלות
כדי ליצור תרשים גלגל תלות:
אפשר להציג תרשים עמודות ב-Explore, או לערוך תרשים עמודות ב-Look או בלוח בקרה.
מתחילים מתרשים עמודות אנכי עם לפחות שני מאפיינים ומדד אחד בדיוק. תרשים ההתחלה שלכם יכול להיראות כמו הדוגמה הבאה:
פותחים את התפריט עריכה בתרשים.

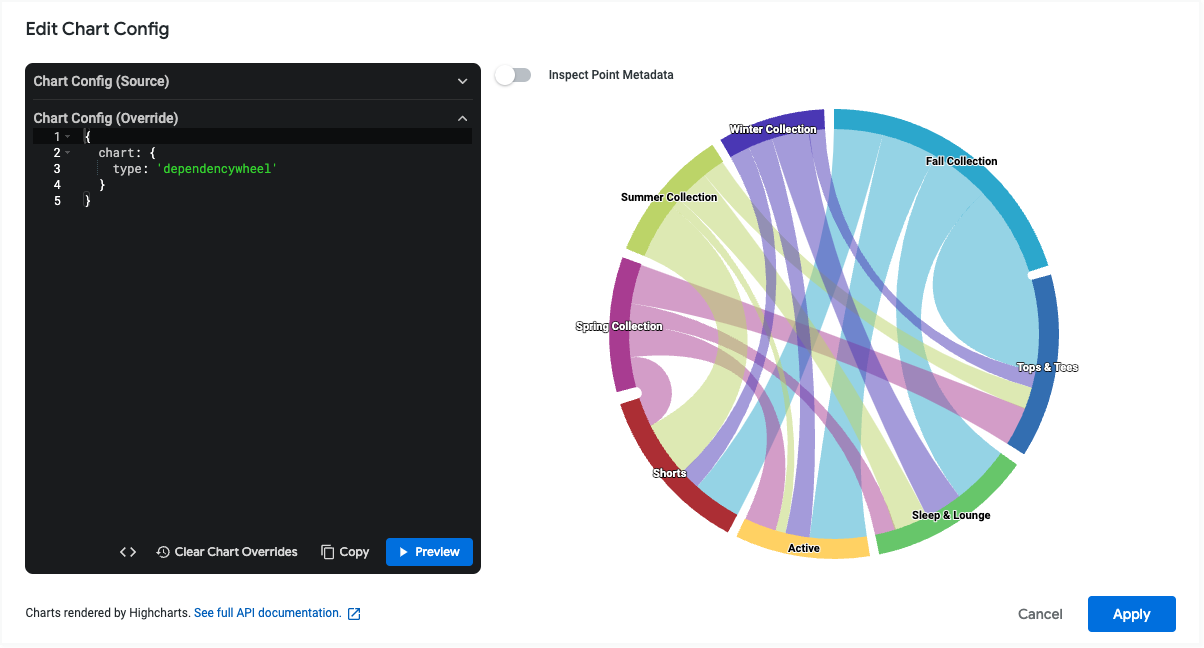

בכרטיסייה Plot, לוחצים על הלחצן Edit Chart Config. מוצגת תיבת הדו-שיח Edit Chart Config (עריכת הגדרות התרשים).
בוחרים בקטע Chart Config (Override) (הגדרות תרשים (שינוי ברירת המחדל)) ומזינים את ה-JSON של HighCharts מהקטע כתיבת קטע ה-JSON בדף הזה.
כדי ש-Looker יעצב את ה-JSON בצורה נכונה, לוחצים על <> (עיצוב קוד).
כדי לבדוק את השינויים, לוחצים על תצוגה מקדימה.
כדי להחיל את השינויים, לוחצים על אישור. ההדמיה תוצג באמצעות ערכי ה-JSON המותאמים אישית.
אחרי שמתאימים אישית את התרשים, אפשר לשמור אותו.
מגבלות ודרישות
כשמשתמשים בתרשימי גלגל של יחסי תלות, חשוב לזכור את המגבלות והדרישות הבאות:
- כדי ליצור תרשימי גלגל של יחסי תלות, צריך להגדיר לפחות שני מאפיינים ומדד אחד בדיוק.
- בתרשימי גלגל של יחסי תלות אפשר להציג עד 50 שורות של נתונים.
- תרשימי גלגל תלות לא תומכים במאפיינים עם ציר.
