使用图表配置编辑器创建依赖项轮图

**注意**： 从 Looker 24.20 开始，图表配置编辑器支持创建依赖关系轮图。

依赖关系轮图类似于桑基图，但依赖关系轮图显示的是围绕圆圈而不是沿线性方向的状态之间的流动。在 Looker 中，每个维度值都表示一种状态，而流动的大小由数值型测量值决定。

借助 图表配置编辑器，您可以从 Looker 中的 柱形图 开始创建依赖关系轮图。

依赖关系轮图至少需要两个维度和一个测量。

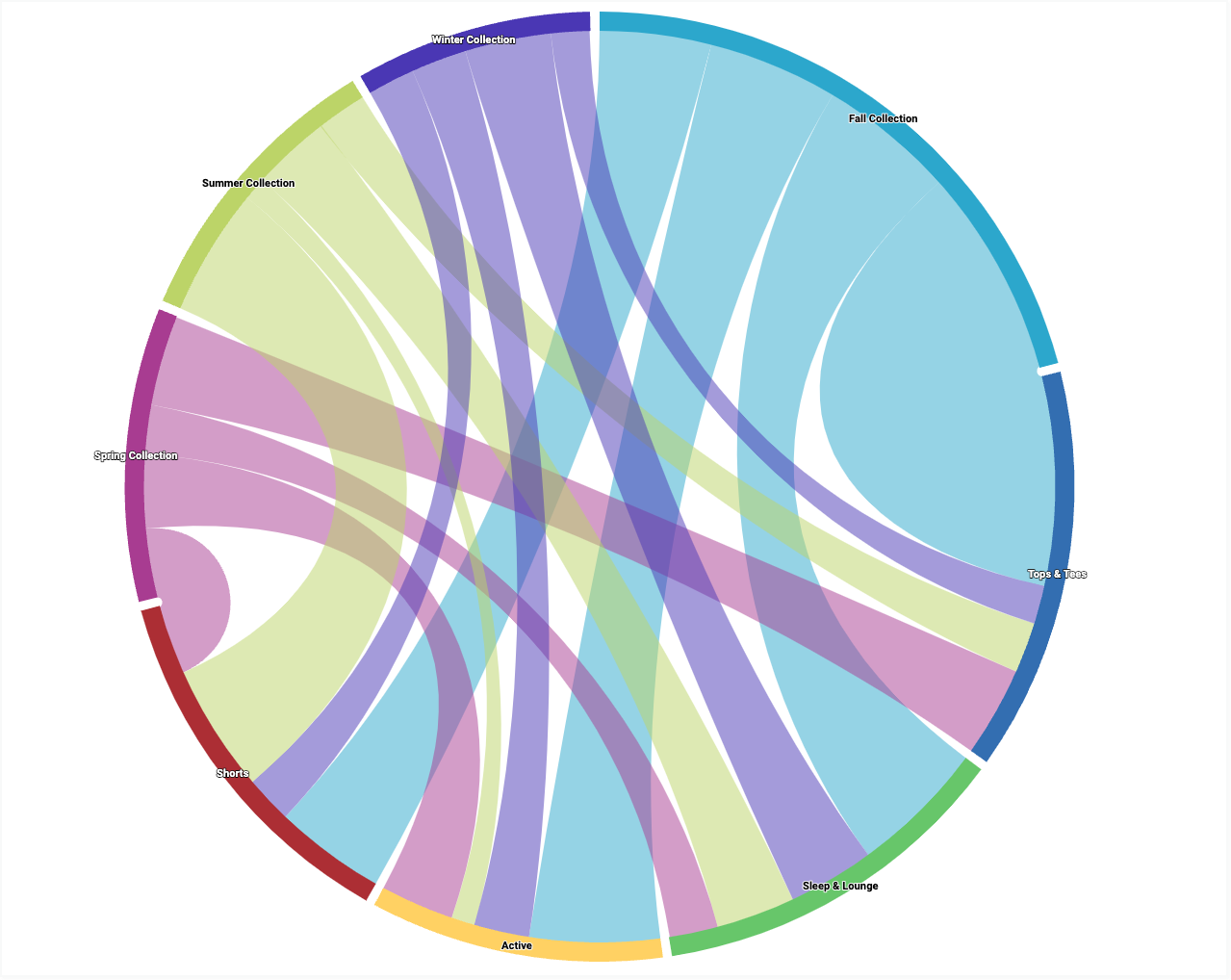

例如，您可以创建一个依赖关系轮图，该图显示了多个季节性系列 维度值的订单项计数 测量值，这些值会流入类别 维度值。每个维度值都由圆圈外部的颜色编码弧表示。连接两个弧的线条的宽度与该维度对的订单项计数 测量值相对应。值越高，线条越宽。

前提条件

如需访问图表配置编辑器，您必须拥有 can_override_vis_config 权限。

编写 JSON 代码段

如需创建依赖关系轮图，请从以下 JSON 代码段开始：

{
  chart: {
    type: 'dependencywheel'
  }
}

创建依赖关系轮图

如需创建依赖关系轮图，请按以下步骤操作：

1. 在探索中查看柱形图，或在 Look 或信息中心内修改柱形图。

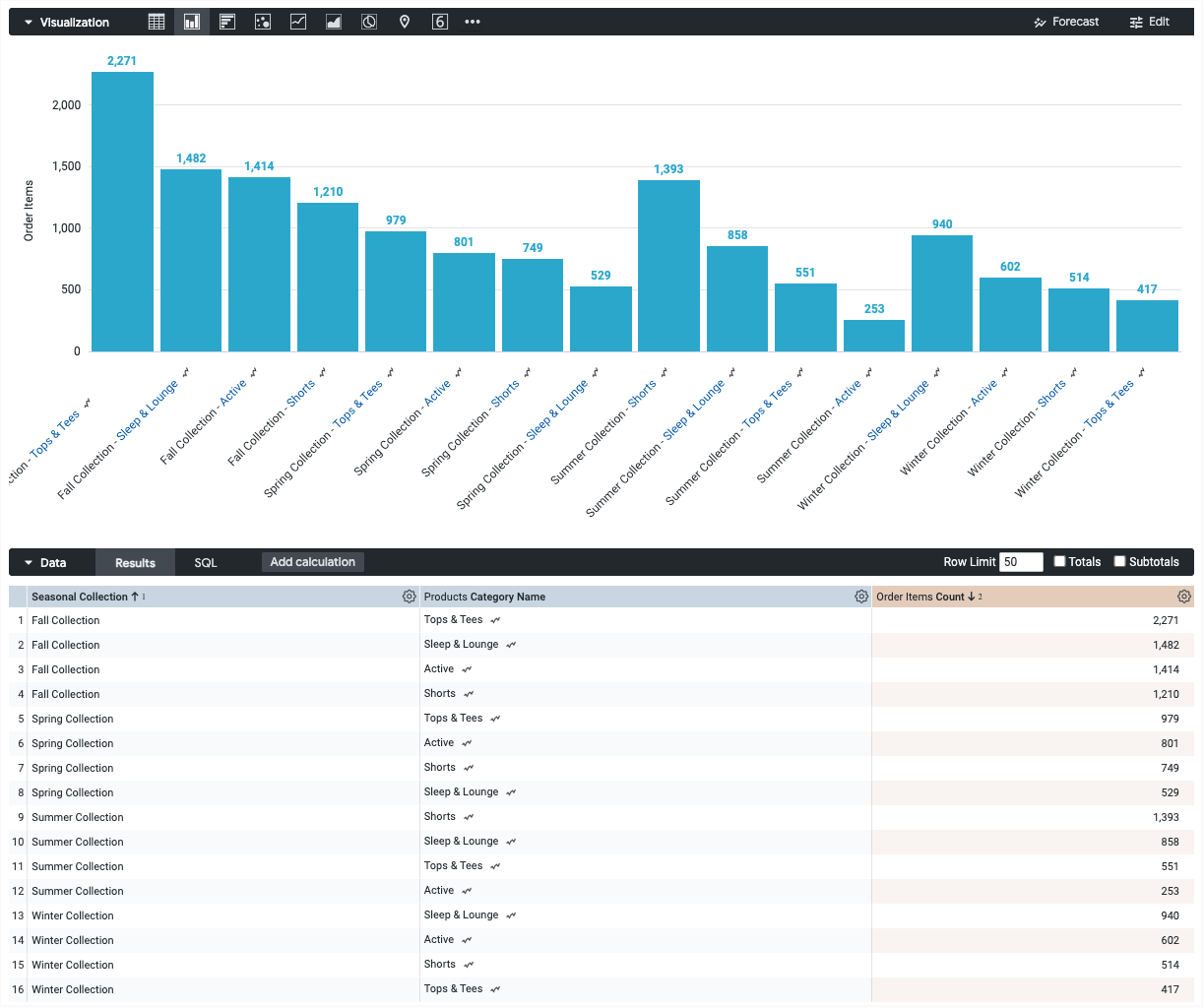

   从至少包含两个维度和一个测量的柱形图开始。您的起始图表可能与以下示例类似：



2. 在可视化中打开修改 菜单。

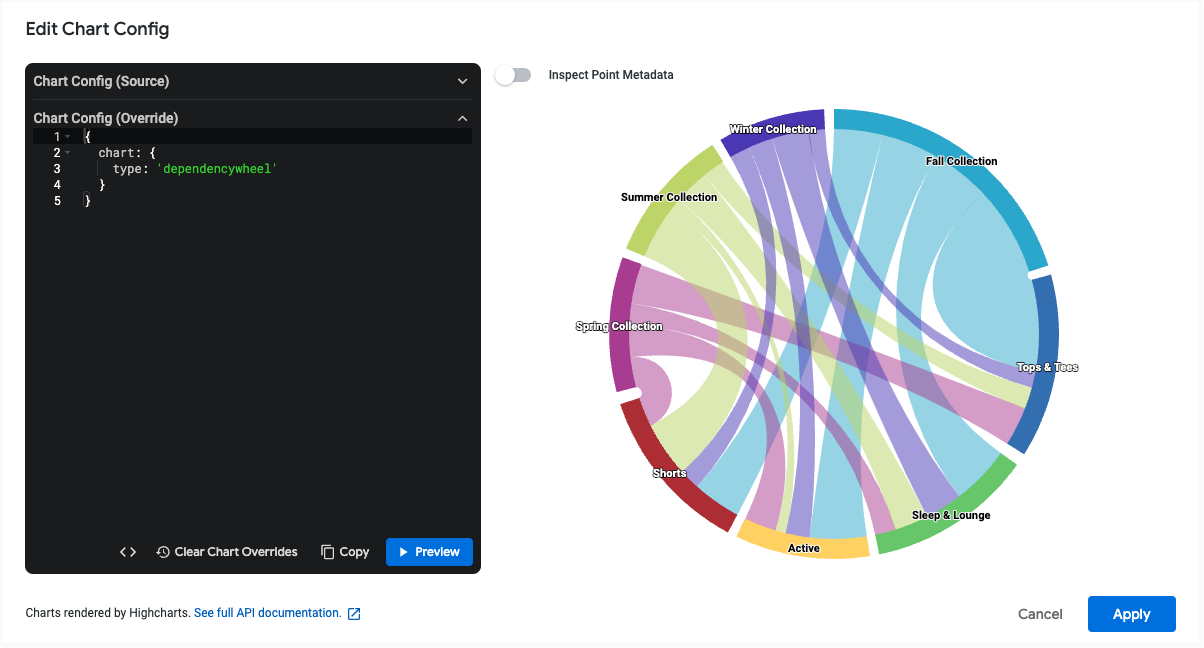

3. 在绘制 标签页中，点击修改图表配置 按钮。Looker 会显示修改图表配置 对话框。

4. 选择 Chart Config (Override) 部分，然后输入此页面的 编写 JSON 代码段 部分中的 HighCharts JSON。

5. 如需让 Looker 正确设置 JSON 的格式，请点击 <>（设置代码格式）。

6. 如需测试所做更改，请点击预览 。

7. 如需应用更改，请点击应用 。可视化将使用自定义 JSON 值显示。

自定义可视化后，您可以保存它。

限制和要求

使用依赖关系轮图时，请注意以下限制和要求：

• 依赖关系轮图至少需要两个维度和一个测量。
• 依赖关系轮图最多可显示 50 行数据。
• 依赖关系轮图不支持透视维度。
