תרשים שטח הוא וריאציה של תרשים קו או תרשים של פעולות על ציר הזמן. הוא משתמש באזורים מוצללים מתחת לקווים שמוצגים בתרשים כדי לציין את נפח הנתונים שמיוצג על ידי הקווים. בדומה לסדרות זמן, תרשימי שטח שימושיים כדי לראות את המגמות בנתונים לאורך זמן.
תרשימי שטח ב-Data Studio
תרשימי שטח מאפשרים לכם להמחיש מאפיין יחיד (מאפיין הפירוט) ומדד יחיד, שמוצגים לאורך זמן.
דוגמה לתרשים שטח

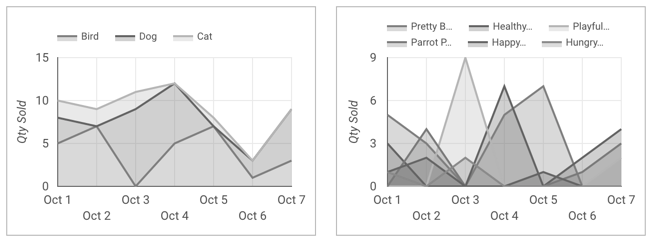

בדוגמה הבאה מוצגים שני תרשימי אזורים. שני התרשימים מציגים נתוני מכירות מחנות פיקטיבית לחיות מחמד. בתרשים הראשון מוצגות מכירות של פריטים לפי קטגוריה (שנכללים במאפיין קטגוריית מוצרים). למאפיין קטגוריית מוצרים יש שלושה ערכים: ציפור, כלב וחתול.
בתרשים השני מוצגת מכירת מוצרים בודדים (שנכללים במאפיין פריט).
המדד בשני התרשימים הוא כמות המוצרים שנמכרו (שנקרא כמות שנמכרה במקור הנתונים).
בדוגמאות האלה מוצגים שני סגנונות שונים של תרשים שטח. הסוג הראשון הוא מוערם: ערכי הסדרה מופיעים בשכבות, אחת על גבי השנייה. התרשים השני לא מוערם: כל סדרה מתחילה מאותו קו בסיס.
סוגים אחרים של תרשימי שטח
בנוסף לתרשים השטח הבסיסי, כשמוסיפים תרשים שטח מסרגל הכלים אפשר לבחור מבין סוגי התרשימים המוגדרים מראש תרשים שטח מוערם או תרשים שטח מוערם ב-100% .
תרשים שטח משולב
בתרשים שטח מוערם משתמשים כדי להראות יחסים בין החלק לשלם וכדי לזהות מגמות בנתונים לאורך זמן. לדוגמה, כאשר רוצים להראות איך 3 מוצרים תרמו לסך הכול המכירות בכל חודש או בכל רבעון.
תרשים שטח מוערם ב-100%
בתרשים שטח מוערם 100% משתמשים כדי להראות יחסים בין החלק לשלם וכדי לזהות מגמות בנתונים לאורך זמן, במקרים שבהם אין חשיבות לסכום המצטבר.
הוספת התרשים
מוסיפים תרשים חדש או בוחרים תרשים קיים. לאחר מכן, משתמשים בחלונית מאפיינים כדי להגדיר את מאפייני הכרטיסייה הגדרה ואת מאפייני הכרטיסייה סגנון של התרשים, כדי להגדיר את נתוני התרשים ולעצב אותו.
הגדרת נתוני התרשים
האפשרויות בכרטיסייה הגדרה בחלונית מאפיינים קובעות איך הנתונים בגרף מאורגנים ומוצגים.
מקור הנתונים
מקור נתונים מספק את החיבור בין הרכיב לבין מערך הנתונים הבסיסי.
- כדי לשנות את מקור הנתונים של התרשים, לוחצים על השם הנוכחי של מקור הנתונים.
- כדי לראות או לערוך את מקור הנתונים, לוחצים על הסמל
עריכת מקור נתונים. (כדי לראות את הסמל הזה, צריך לפחות הרשאת צפייה). - לוחצים על מיזוג נתונים כדי לראות נתונים מכמה מקורות נתונים באותו תרשים. מידע נוסף על מיזוג נתונים
מאפיין
מאפיינים הם קטגוריות של נתונים. ערכי מאפיינים (הנתונים שכלולים במאפיין) הם שמות, תיאורים או מאפיינים אחרים של קטגוריה.
צריך לבחור לפחות מאפיין זמן אחד. המאפיין הראשון שמציינים משמש כסדרת הנתונים הראשית בתרשים.
הצגת פירוט
האפשרות הזו מופיעה בתרשימים שתומכים בה.
הצופים יכולים להשתמש באפשרות 'פירוט' כדי לחשוף רמות נוספות של פרטים בתרשים. כשמפעילים את המתג התעמקות בפרטים, כל מאפיין שמוסיפים הופך לרמת פירוט נוספת שאפשר להתעמק בה. מידע נוסף על הסתעפות בתרשים
מאפיין פירוט
באפשרות הזו מוצגים נתוני המדדים עם פירוט לפי המאפיין שנבחר. לדוגמה, אפשר לפרק תרשים שמציג נתוני מכירות שנתיים לפי המאפיין אזור מכירות כדי להציג מכירות לפי אזור, או לפי המאפיין מזהה עובד כדי להציג מכירות לפי נציג מכירות.
כדי לשנות את מאפיין הפילוח, לוחצים על שם המאפיין ובוחרים מאפיין אחר מהחלונית לבחירת מאפיינים. אפשר גם ללחוץ על מאפיינים מרשימת השדות בחלונית נתונים ולמקם אותם בבורר מאפיין לחלוקה.
מדד
המדדים מודדים את הדברים שנכללים במאפיינים ומספקים את הסולם המספרי ואת סדרת הנתונים של התרשים.
מדדים הם צבירות שמגיעות ממערך הנתונים הבסיסי או שהן תוצאה של הפעלה מרומזת או מפורשת של פונקציית צבירה, כמו COUNT(), SUM() או AVG(). למדד עצמו אין קבוצה מוגדרת של ערכים, ולכן אי אפשר לקבץ לפי מדד כמו שאפשר לקבץ לפי מאפיין.
אפשר להציג מדד יחיד בתרשים שטח.
מדדים אופציונליים
כדי להוסיף מדדים אופציונליים, מפעילים את המתג מדדים אופציונליים ובוחרים מדדים מתוך בורר השדות הוספת מדד. אפשר גם ללחוץ על מדדים מרשימת השדות בחלונית נתונים ולמקם אותם בבורר מדדים אופציונליים.
מחווני מדדים
מפעילים את המתג Metric sliders (מחווני מדדים) כדי להוסיף מחוון מדד לתרשים.
מסך
ההגדרות של תצוגה קובעות את מספר סדרות המאפיינים של פירוט שמוצגות בתרשים. אפשר לבחור להציג את הסדרה מתוך ה-N העליונים של תוצאות השאילתה או ה-N התחתונים של תוצאות השאילתה. אפשר ללחוץ על הסמל לצד הערך הזה כדי להגדיל את מספר התוצאות המקסימלי שהוויזואליזציה תומכת בו.
כשבוחרים באפשרות Top N (ה-N העליון) או Bottom N (ה-N התחתון), אפשר להגדיר מספר ספציפי של סדרות להצגה בהגדרה Number of series (מספר הסדרות).
הסדרות שמוצגות מבוססות על ההגדרות של מיון מאפיין הפילוח.
קיבוץ השאר בקטגוריה 'אחרים'
כשההגדרה קיבוץ השאר כ'אחרים' מופעלת, המערכת מסכמת את התוצאות שחורגות מהמגבלה המספרית שצוינה בסדרה שתקבל את התווית אחרים. כשמפעילים את האפשרות קיבוץ השאר כ'אחרים', אפשר להשוות בין סדרות אחרות לבין ההקשר של התוצאות שנותרו.
האפשרות קיבוץ השאר כ'אחרים' מופעלת כברירת מחדל.
מסנן
המסננים מגבילים את הנתונים שמוצגים ברכיב על ידי הכללה או החרגה של הערכים שאתם מציינים. מידע נוסף על מאפיין המסנן
אפשרויות הסינון כוללות:
- שם המסנן: לוחצים על מסנן קיים כדי לערוך אותו. מציבים את העכבר מעל שם המסנן ולוחצים על X כדי למחוק אותו.
- הוספת מסנן: לוחצים על האפשרות הזו כדי ליצור מסנן חדש לתרשים.
מאפיין טווח התאריכים
האפשרות הזו מופיעה אם במקור הנתונים יש מאפיין תקין של תאריך.
המאפיין של טווח התאריכים משמש כבסיס להגבלת טווח התאריכים של התרשים. לדוגמה, זה המאפיין שמשמש אם מגדירים מאפיין של טווח תאריכים לתרשים, או אם מי שצופה בדוח משתמש באמצעי בקרה של טווח תאריכים כדי להגביל את מסגרת הזמן.
מסנן ברירת המחדל של טווח התאריכים
מסנן ברירת המחדל של טווח התאריכים מאפשר להגדיר מסגרת זמן לתרשים ספציפי.
אפשרויות הסינון של טווח התאריכים שמוגדר כברירת המחדל כוללות את האפשרויות הבאות:
- אוטומטי: נעשה שימוש בטווח התאריכים שמוגדר כברירת מחדל, שנקבע לפי מקור הנתונים של התרשים.
- מותאם אישית: מאפשר לבחור טווח תאריכים מותאם אישית לתרשים באמצעות ווידג'ט היומן.
מידע נוסף על עבודה עם תאריכים ושעות
מיון של מאפיין פירוט
אפשרויות המיון של מאפיין הפירוט בחלונית ההגדרה של התרשים קובעות את התנהגות המיון שמוגדרת כברירת מחדל. אתם יכולים לבחור כל מדד במקור הנתונים של התרשים, או כל מאפיין שמוצג בתרשים, כדי להשתמש בו כשדה המיון הראשי או המשני.
אינטראקציות עם תרשימים
כשהאפשרות סינון צולב מופעלת בתרשים, התרשים הזה מתפקד כמו אמצעי בקרה לסינון. כדי לסנן את הדוח, לוחצים על התרשים או מעבירים את העכבר מעל התרשים. מידע נוסף על סינון צולב
האפשרות התקרבות מאפשרת להתקרב לתרשים ולהזיז אותו כדי לראות את כל הנתונים שמוצגים בו. מידע נוסף על שימוש בתכונות הזום וההזזה בתרשימים קרטזיים
עיצוב התרשים
האפשרויות בכרטיסייה סגנון קובעות את המראה וההצגה הכלליים של התרשים.
כותרת התרשים
מפעילים את המתג הצגת כותרת כדי להוסיף כותרת לתרשים. מערכת Data Studio יכולה ליצור כותרת באופן אוטומטי, או שאתם יכולים ליצור כותרת מותאמת אישית לתרשים. אפשר גם להתאים אישית את הסגנון והמיקום של הכותרת.
יצירה אוטומטית
האפשרות הזו מופעלת כברירת מחדל. כשהאפשרות יצירה אוטומטית מופעלת, Data Studio יוצר כותרת שמבוססת על סוג התרשים והשדות שבהם נעשה שימוש בתרשים. השם שנוצר אוטומטית יעודכן אם תשנו את סוג התרשים או תבצעו שינויים בשדות שבהם נעשה שימוש בתרשים.
כדי להוסיף שם בהתאמה אישית לתרשים, מזינים אותו בשדה שם. הפעולה הזו תשבית את ההגדרה יצירה אוטומטית.
אפשרויות של שמות פריטים
כשההגדרה הצגת שם מופעלת, אפשר להשתמש באפשרויות הבאות לשם:
- כותרת: מספק שדה טקסט שבו משתמשים בעלי הרשאת עריכה של דוחות יכולים להזין כותרת מותאמת אישית לתרשים.
- משפחת גופנים: הגדרת סוג הגופן של טקסט הכותרת.
- גודל גופן: הגדרת גודל הגופן של טקסט הכותרת.
- צבע גופן: הגדרת צבע הגופן של טקסט הכותרת.
- אפשרויות לעיצוב הגופן: החלת עיצוב מודגש, נטוי או קו תחתון על טקסט הכותרת.
- למעלה: הכותרת של התרשים מוצבת בחלק העליון של התרשים.
- למטה: הכותרת של התרשים מוצבת בתחתית התרשים.
- ימין: כותרת התרשים מיושרת לצד הימני של התרשים.
- מרכז: מרכוז אופקי של כותרת התרשים.
- ימין: מיישר את שם התרשים לצד הימני של התרשים.
תרשים שטח
בקטע הזה אפשר לשלוט במראה ובפריסה הכלליים של התרשים.
- הצגת עמודות מוערמות: סדרת הנתונים מוערמת.
- הערמה של 100%: כשבוחרים באפשרות הזו, בתרשימים המוערמים מוצגת התרומה של כל סדרת נתונים ל-100% מהערך הכולל.
- הצגת נתונים מצטברים: כשמפעילים את האפשרות הזו, סדרות הנתונים מסוכמות לאורך זמן. אחרת, הנתונים מוצגים ללא צבירה נוספת.
- הצגת הנקודות על הגרף: הצגת נקודות נתונים נפרדות. הצופים יכולים להעביר את העכבר מעל נקודה על הגרף כדי להציג את הערך שלה.
- הצגת תוויות של נתונים מציגה ערכים נפרדים של נקודות הנתונים בסדרה. בחירה באפשרות הזו תציג גם את הקטע תווית נתונים, שבו אפשר לשלוט באופן הצגת התוויות בתרשים.
תווית נתונים
אם מפעילים את ההגדרה הצגת תוויות נתונים בקטע תרשים שטח, אפשר להגדיר את האפשרויות הבאות.
- מספרים קומפקטיים: המספרים מעוגלים ומוצג בהם סימן היחידה. לדוגמה, הערך 553,939 הופך ל-553.9K.
- דיוק עשרוני: הגדרת מספר הספרות אחרי הנקודה העשרונית בערכי המדדים.
- משפחת גופנים: הגדרת סוג הגופן של הטקסט בתווית.
- גודל הגופן: הגדרת גודל הגופן של טקסט התווית.
- צבע גופן: הגדרת צבע הגופן של הטקסט בתווית.
- אפשרויות עיצוב גופן: אפשר להחיל על הטקסט של התווית עיצוב מודגש או נטוי.
- צבע רקע: מגדיר צבע רקע לטקסט של התווית.
- שקיפות של תוויות: אם לתוויות יש צבע רקע מותאם אישית, ההגדרה הזו משנה את השקיפות של הרקע של הטקסט בתווית. אטימות של 100% הופכת את הרקע לאטום, ואטימות של 0% הופכת את הרקע לשקוף לחלוטין.
- רדיוס הגבול של התוויות: אם לתוויות יש צבע רקע מותאם אישית, ההגדרה הזו מוסיפה גבולות מעוגלים לרקע של התרשים. בוחרים ערך בין 0px (פינות של 90 מעלות) ל-20px (עיגול מקסימלי).
צבע לפי
בקטע הזה אפשר לקבוע את הצבע של הנתונים. מידע נוסף על צביעת הנתונים
האפשרויות האלה מופיעות כשיש מאפיין משני (פירוט) בתרשים:
- סדר הסדרות: שימוש בערכת הנושא הנוכחית כדי לצבוע את הנתונים בהתאם למיקום שלהם בתרשים. האפשרות הזו מדגישה את הדירוג של הנתונים על פני הזהות של הנתונים. אפשר להגדיר צבעים ספציפיים באמצעות הכלי לבחירת צבעים.
- ערכי מאפיינים: האפשרות הזו צובעת כל ערך של מאפיין בתרשים בצבע שצוין במפת הצבעים של ניהול ערכי מאפיינים. האפשרות הזו מבטיחה שיוקצה לנתונים צבע באופן עקבי, בלי קשר למיקום שלהם בתרשים.
- צבע של 'אחרים': האפשרות הזו מאפשרת להגדיר צבע לסדרה אחרים כשמופעלת ההגדרה קיבוץ שאר הערכים כ'אחרים'.
שורות תיאור
כדי להוסיף קו או טווח לייחוס לתרשים, בוחרים באפשרות הוספת קו להשוואה או באפשרות הוספת טווח לייחוס.
מידע נוסף על קווי ייחוס ופסי ייחוס זמין במאמר הוספת קווי ייחוס ופסי ייחוס לתרשימים. אי אפשר להוסיף קווי הפניה לתרשימי שטח מוערמים ב-100%.
חסרים נתונים
האפשרות הזו מופיעה כשחסרים נתונים במאפיין הזמן. אם מערכת Data Studio מזהה שחסרים נתונים במאפיין הזמן, אפשר לבחור באחת מהאפשרויות הבאות כדי לציין שאין נתונים:
- הקו ירד לאפס: כשבוחרים באפשרות הזו, סדרת קווים תרד לאפס בתאריכים החסרים. זו האפשרות שמוגדרת כברירת המחדל.
- מעברי שורה: כשבוחרים באפשרות הזו, נתונים חסרים מופיעים כהפסקות בסדרת הנתונים.
- אינטרפולציה לינארית: כשבוחרים באפשרות הזו, מערכת Data Studio ממשיכה את הסדרה על ידי חיבור נקודות הנתונים משני הצדדים של הנתונים החסרים.
Zoom
כשמפעילים את האפשרות התקרבות לתרשים בכרטיסייה הגדרה בחלונית מאפיינים, אפשר לבחור באחת מהאפשרויות הבאות:
- לחיצה וגרירה כדי להגדיל את התצוגה: כדי להגדיל את התצוגה, לוחצים וגוררים כדי לבחור חלק מהוויזואליזציה שרוצים להגדיל.
- גלילה כדי לשנות את מרחק התצוגה: כדי לשנות את מרחק התצוגה, גוללים עם העכבר.
אפשר גם ללחוץ על המתג הזזה/שינוי גודל רק לאורך ציר X כדי לאפשר למשתמשים לשנות את הגודל ולהזיז רק לאורך ציר X.
צירים
האפשרויות האלה קובעות את התצוגה של הכותרות והקנה מידה של הצירים בתרשים:
- הצגת הצירים: הצגה או הסתרה של הצירים בתרשים.
- צבע הציר: מגדיר את צבע הצירים.
- צבע הטקסט של הציר: מגדיר את צבע הטקסט של הציר.
- משפחת גופנים: הגדרת סוג הגופן של הטקסט בציר.
- גודל הגופן של הציר: הגדרת גודל הגופן של הטקסט בציר.
- טווח: הגדרת טווח הציר. אפשר לבחור באפשרות טווח לפי טווח תאריכים או באפשרות טווח לפי נתונים.
- היפוך הכיוון של ציר Y: קובע את התצוגה האנכית של ציר Y.
- היפוך הכיוון של ציר X: קובע את התצוגה האופקית של ציר X.
ציר Y שמאלי
האפשרויות האלה מופיעות כשמפעילים את האפשרות הצגת הצירים בקטע צירים. אם יש יותר ממדד אחד בתרשים, יופיע קטע Right Y-Axis עם אותן אפשרויות.
האפשרויות האלה קובעות את התצוגה של ציר ה-Y:
- הצגת כותרת הציר: הצגה או הסתרה של כותרת הציר.
- הצגת תוויות צירים: הצגה או הסתרה של תוויות הצירים.
- סיבוב (0° עד 90°): מגדיר את הסיבוב של תוויות הציר כדי שיהיה קל לקרוא אותן. האפשרות הזו מופיעה כשמפעילים את האפשרות הצגת תוויות צירים.
- הצגת קו הציר: הצגה או הסתרה של קו הציר.
- ערך מינימלי של הציר: הגדרת הערך המינימלי של הציר.
- ערך מקסימלי בציר: הגדרת הערך המקסימלי של הציר.
- מרווח מותאם אישית בין סימני שנתות: קובע את המרווח בין סימני השנתות בציר.
- קנה מידה לוגריתמי: הגדרת קנה מידה לוגריתמי לציר.
ציר ה-X
האפשרויות האלה קובעות את התצוגה של ציר X בתרשים. האפשרויות האלה מופיעות כשמפעילים את האפשרות הצגת הצירים בקטע צירים:
- הצגת כותרת הציר: הצגה או הסתרה של כותרת הציר.
- הצגת תוויות צירים: הצגה או הסתרה של תוויות הצירים.
- סיבוב (0° עד 90°): מגדיר את הסיבוב של תוויות הציר כדי שיהיה קל לקרוא אותן. האפשרות הזו מופיעה כשמפעילים את האפשרות הצגת תוויות צירים.
- הצגת קו הציר: הצגה או הסתרה של קו הציר.
- מרווח מותאם אישית בין סימני שנתות: קובע את המרווח בין סימני השנתות בציר.
רשת
האפשרויות האלה קובעות את המראה של רשת התרשים:
- רקע הרשת: מגדיר את צבע הרקע של התרשים.
- צבע גבול הרשת: מגדיר את הצבע של הגבול הפנימי של התרשים.
- הצגת קווי רשת בציר X: הצגת קו הרשת בציר X.
- סגנון קו הרשת: מגדיר את סגנון הקו של רשת ציר ה-X. האפשרות הזו זמינה רק אם מפעילים את ההגדרה הצגת קווי רשת בציר ה-X.
- צבע קו רשת: מגדיר את הצבע של קו הרשת בציר X. האפשרות הזו זמינה רק אם מפעילים את ההגדרה הצגת קווי רשת בציר ה-X.
- הצגת קווי רשת בציר Y: הצגת קו הרשת בציר Y.
- סגנון קווי הרשת: מגדיר את סגנון הקו של הרשת בציר Y. האפשרות הזו זמינה רק אם מפעילים את ההגדרה הצגת קווי רשת בציר Y.
- צבע קו רשת: מגדיר את הצבע של קו הרשת בציר Y. האפשרות הזו זמינה רק אם מפעילים את ההגדרה הצגת קווי רשת בציר Y.
מקרא
האפשרויות האלה קובעות את המיקום והמראה של מקרא התרשים:
- הצגת מקרא: אם האפשרות הזו מופעלת, מוצג מקרא התרשים.
- מיקום: הגדרת המיקום של המקרא.
- יישור: הגדרת היישור של המקרא ביחס למיקום שנבחר.
התאמת המקרא לרשת: המקרא יתיישר לפי המיקום של הרשת ולא לפי הכותרת.
מספר השורות המקסימלי: הגדרת מספר השורות שמשמשות את המקרא. אם מספר הסדרות דורש יותר שורות, אפשר ללחוץ על החצים < ו > כדי להציג פריטים שגולשים מהמסך.
משפחת גופנים: מגדירה את סוג הגופן של הגופן של המקרא.
גודל הגופן: הגדרת הגודל של הגופן של המקרא.
צבע גופן: הגדרת הצבע של הגופן של המקרא.
רקע וגבול
האפשרויות האלה קובעות את המראה של מאגר הרקע של התרשים:
- רקע: מגדיר את צבע הרקע של התרשים.
- אטימות: הגדרה של אטימות התרשים. אטימות של 100% מסתירה לחלוטין את האובייקטים מאחורי התרשים. אטימות של 0% הופכת את התרשים לבלתי נראה.
- צבע גבול: מגדיר את צבע הגבול של התרשים.
- רדיוס הגבול: מוסיף גבולות מעוגלים לרקע של התרשים. כשהרדיוס הוא 0, לצורת הרקע יש פינות של 90 מעלות. רדיוס גבול של 100° יוצר צורה מעגלית.
- עובי הגבול: מגדיר את עובי קו הגבול של התרשים.
- סגנון הגבול: מגדיר את סגנון קו הגבול של התרשים.
- הוספת צל לגבול: מוסיף צל לגבולות התחתון והימני של התרשים.
כותרת התרשים
כותרת התרשים מאפשרת לצופים לבצע פעולות שונות בתרשים, כמו ייצוא הנתונים, הצגת פירוט או סיכום של הנתונים או מיון התרשים. אפשרויות הכותרת של התרשים כוללות את האפשרויות הבאות:
- כותרת התרשים: קובעת איפה כותרת התרשים תופיע בתרשים. האפשרויות של כותרת התרשים כוללות את האפשרויות הבאות:
- לא להציג: אפשרויות הכותרת לא יופיעו אף פעם. חשוב לזכור שמשתמשים עם הרשאת צפייה בדוח תמיד יכולים לגשת לאפשרויות האלה באמצעות קליק ימני על התרשים.
- הצגה תמיד: אפשרויות הכותרת מופיעות תמיד.
- הצגה בהעברת העכבר (ברירת מחדל): שלוש נקודות אנכיות מופיעות כשמחזיקים את הסמן מעל כותרת התרשים. כדי לגשת לאפשרויות של הכותרת, לוחצים על האפשרויות האלה.
- צבע הגופן של הכותרת: מגדיר את הצבע של אפשרויות הכותרת בתרשים.
איפוס לעיצוב הדוח
לוחצים על איפוס לעיצוב הדוח כדי לאפס את הגדרות התרשים להגדרות העיצוב של הדוח.
