이 배포 문서에서는 Dataflow 파이프라인을 사용하여 대규모 이미지 파일을 처리하기 위해 Cloud Vision API를 배포하는 방법을 설명합니다. 이 파이프라인은 처리된 파일의 결과를 BigQuery에 저장합니다. 이 파일을 분석 목적 또는 BigQuery ML 모델을 학습시키는 데 사용할 수 있습니다.
이 배포에서 만드는 Dataflow 파이프라인은 하루에 수백만 개의 이미지를 처리할 수 있습니다. 제한은 Vision API 할당량뿐입니다. 확장 요구사항에 따라 Vision API 할당량을 늘릴 수 있습니다.
이 안내는 데이터 엔지니어와 데이터 과학자를 대상으로 합니다. 이 문서에서는 Apache Beam의 Java SDK, BigQuery용 GoogleSQL, 기본 셸 스크립팅을 사용한 Dataflow 파이프라인 빌드에 대한 기본 지식이 있다고 가정합니다. 또한 Vision API에 익숙하다고 가정합니다.
아키텍처
다음 다이어그램은 ML 비전 분석 솔루션을 빌드하기 위한 시스템 흐름을 보여줍니다.
위의 다이어그램에서 정보는 다음과 같이 아키텍처를 통해 흐릅니다.
- 클라이언트가 이미지 파일을 Cloud Storage 버킷에 업로드합니다.
- Cloud Storage에서 Pub/Sub에 데이터 업로드에 대한 메시지를 보냅니다.
- Pub/Sub에서 Dataflow에 업로드에 대해 알립니다.
- Dataflow 파이프라인이 이미지를 Vision API로 보냅니다.
- Vision API가 이미지를 처리한 후 주석을 반환합니다.
- 파이프라인은 분석할 수 있도록 주석이 달린 파일을 BigQuery로 보냅니다.
목표
- Cloud Storage에 로드된 이미지의 이미지 분석을 위한 Apache Beam 파이프라인을 만듭니다.
- Dataflow Runner v2를 사용하여 스트리밍 모드에서 Apache Beam 파이프라인을 실행하여 이미지가 업로드되는 즉시 분석합니다.
- Vision API를 사용하여 기능 유형 집합에 대해 이미지를 분석합니다.
- BigQuery로 주석을 분석합니다.
비용
이 문서에서는 비용이 청구될 수 있는 구성요소를 사용합니다 Google Cloud.
프로젝트 사용량을 기준으로 예상 비용을 산출하려면 가격 계산기를 사용하세요.
예시 애플리케이션 빌드를 마치면 만든 리소스를 삭제하여 비용이 계속 청구되지 않도록 할 수 있습니다. 자세한 내용은 삭제를 참조하세요.
시작하기 전에
- 계정에 로그인합니다. Google Cloud 를 처음 사용하는 경우 Google Cloud 계정을 만들어 실제 시나리오에서 제품이 어떻게 작동하는지 평가하세요. 신규 고객에게는 워크로드를 실행, 테스트, 배포하는 데 사용할 수 있는 $300의 무료 크레딧이 제공됩니다.
-
In the Google Cloud console, on the project selector page, select or create a Google Cloud project.
Roles required to select or create a project
- Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
-
Create a project: To create a project, you need the Project Creator role
(
roles/resourcemanager.projectCreator), which contains theresourcemanager.projects.createpermission. Learn how to grant roles.
-
Verify that billing is enabled for your Google Cloud project.
-
In the Google Cloud console, on the project selector page, select or create a Google Cloud project.
Roles required to select or create a project
- Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
-
Create a project: To create a project, you need the Project Creator role
(
roles/resourcemanager.projectCreator), which contains theresourcemanager.projects.createpermission. Learn how to grant roles.
-
Verify that billing is enabled for your Google Cloud project.
-
콘솔에서 Cloud Shell을 활성화합니다. Google Cloud
콘솔 하단에 Cloud Shell 세션이 시작되고 명령줄 프롬프트가 표시됩니다. Google Cloud Cloud Shell은 Google Cloud CLI가 사전 설치된 셸 환경으로, 현재 프로젝트의 값이 이미 설정되어 있습니다. 세션이 초기화되는 데 몇 초 정도 걸릴 수 있습니다.
- Dataflow 파이프라인의 소스 코드가 포함된 GitHub 저장소를 클론합니다.
git clone https://github.com/GoogleCloudPlatform/dataflow-vision-analytics.git - 저장소의 루트 폴더로 이동합니다.
cd dataflow-vision-analytics - GitHub의 dataflow-vision-analytics 저장소에서 시작하기 섹션의 안내에 따라 다음 작업을 수행합니다.
- 여러 API를 사용 설정합니다.
- Cloud Storage 버킷 만들기
- Pub/Sub 주제 및 구독을 만듭니다.
- BigQuery 데이터 세트를 만듭니다.
- 이 배포를 위해 여러 환경 변수를 설정합니다.
구현된 모든 Vision API 기능에 대한 Dataflow 파이프라인 실행
Dataflow 파이프라인은 주석이 달린 파일 내에서 특정 Vision API 기능 및 속성을 요청하고 처리합니다.
다음 표에 나열된 매개변수는 이 배포의 Dataflow 파이프라인에 해당됩니다. 표준 Dataflow 실행 매개변수의 전체 목록은 Dataflow 파이프라인 옵션 설정을 참조하세요.
| 매개변수 이름 | 설명 |
|---|---|
|
Vision API에 대한 요청에 포함할 이미지 수입니다. 기본값은 1입니다. 이 값을 최대 16까지 늘릴 수 있습니다. |
|
출력 BigQuery 데이터 세트의 이름입니다. |
|
이미지 처리 기능의 목록입니다. 파이프라인은 라벨, 랜드마크, 로고, 얼굴, 자르기 힌트, 이미지 속성 기능을 지원합니다. |
|
Vision API에 대한 최대 동시 호출 수를 정의하는 매개변수입니다. 기본값은 1입니다. |
|
다양한 주석을 위한 테이블 이름이 있는 문자열 매개변수 각 테이블에 기본값이 제공됩니다(예: label_annotation). |
|
이미지 배치가 완료되지 않은 경우 이미지를 처리하기 전에 대기하는 시간입니다. 기본값은 30초입니다. |
|
입력 Cloud Storage 알림을 수신하는 Pub/Sub 구독의 ID입니다. |
|
Vision API에 사용할 프로젝트 ID입니다. |
Cloud Shell에서 다음 명령어를 실행하여 Dataflow 파이프라인에서 지원하는 모든 기능 유형의 이미지를 처리합니다.
./gradlew run --args=" \ --jobName=test-vision-analytics \ --streaming \ --runner=DataflowRunner \ --enableStreamingEngine \ --diskSizeGb=30 \ --project=${PROJECT} \ --datasetName=${BIGQUERY_DATASET} \ --subscriberId=projects/${PROJECT}/subscriptions/${GCS_NOTIFICATION_SUBSCRIPTION} \ --visionApiProjectId=${PROJECT} \ --features=IMAGE_PROPERTIES,LABEL_DETECTION,LANDMARK_DETECTION,LOGO_DETECTION,CROP_HINTS,FACE_DETECTION"전용 서비스 계정에는 이미지가 포함된 버킷에 대한 읽기 액세스 권한이 있어야 합니다. 즉, 해당 계정에 해당 버킷에 대한
roles/storage.objectViewer역할이 부여되어 있어야 합니다.전용 서비스 계정 사용에 대한 자세한 내용은 Dataflow 보안 및 권한을 참조하세요.
표시된 URL을 새 브라우저 탭에서 열거나 Dataflow 작업 페이지로 이동하여 test-vision-analytics 파이프라인을 선택합니다.

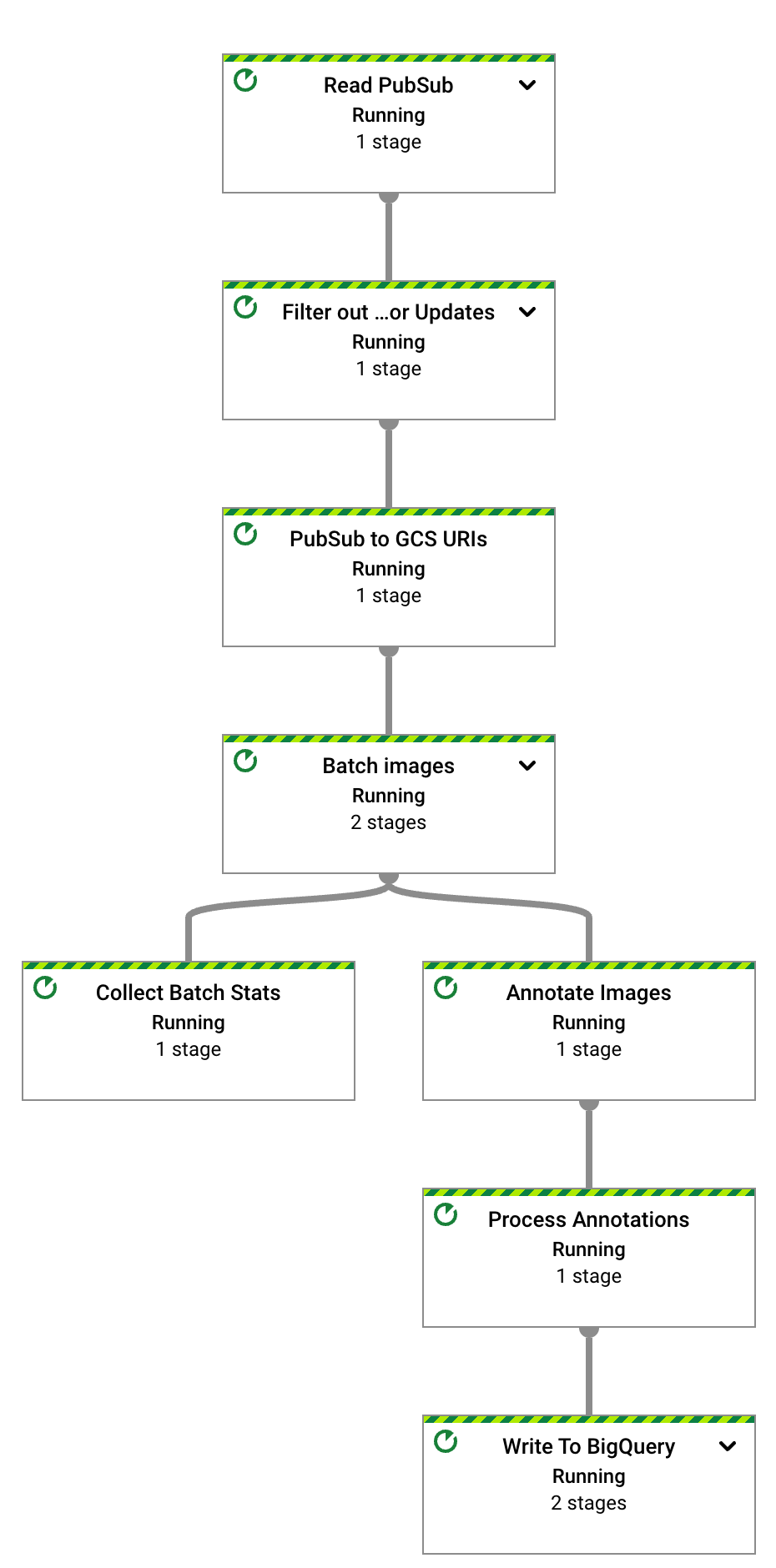

몇 초 후 Dataflow 작업의 그래프가 표시됩니다.
이제 Dataflow 파이프라인이 실행되며 Pub/Sub 구독에서 입력 알림 수신을 기다리는 중입니다.
샘플 파일 6개를 입력 버킷에 업로드하여 Dataflow 이미지 처리를 트리거합니다.

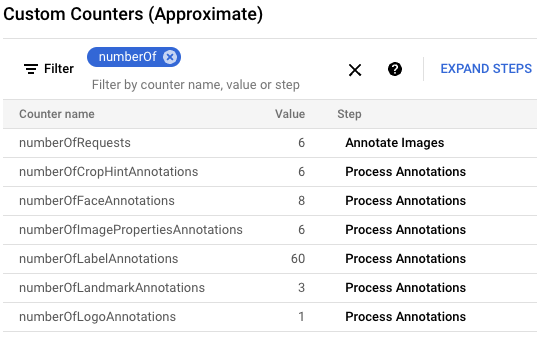

gcloud storage cp data-sample/* gs://${IMAGE_BUCKET}Google Cloud 콘솔에서 커스텀 카운터 패널을 찾아 Dataflow의 커스텀 카운터를 검토하고 Dataflow에서 6개의 이미지를 모두 처리했는지 확인합니다. 패널의 필터 기능을 사용하여 올바른 측정항목으로 이동할 수 있습니다.
numberOf프리픽스로 시작하는 카운터만 표시하려면 필터에numberOf를 입력합니다.
Cloud Shell에서 테이블이 자동으로 생성되었는지 확인합니다.
bq query --nouse_legacy_sql "SELECT table_name FROM ${BIGQUERY_DATASET}.INFORMATION_SCHEMA.TABLES ORDER BY table_name"출력은 다음과 같습니다.
+----------------------+ | table_name | +----------------------+ | crop_hint_annotation | | face_annotation | | image_properties | | label_annotation | | landmark_annotation | | logo_annotation | +----------------------+
landmark_annotation테이블의 스키마를 봅니다.LANDMARK_DETECTION기능은 API 호출에서 반환된 속성을 캡처합니다.bq show --schema --format=prettyjson ${BIGQUERY_DATASET}.landmark_annotation출력은 다음과 같습니다.
[ { "name":"gcs_uri", "type":"STRING" }, { "name":"feature_type", "type":"STRING" }, { "name":"transaction_timestamp", "type":"STRING" }, { "name":"mid", "type":"STRING" }, { "name":"description", "type":"STRING" }, { "name":"score", "type":"FLOAT" }, { "fields":[ { "fields":[ { "name":"x", "type":"INTEGER" }, { "name":"y", "type":"INTEGER" } ], "mode":"REPEATED", "name":"vertices", "type":"RECORD" } ], "name":"boundingPoly", "type":"RECORD" }, { "fields":[ { "fields":[ { "name":"latitude", "type":"FLOAT" }, { "name":"longitude", "type":"FLOAT" } ], "name":"latLon", "type":"RECORD" } ], "mode":"REPEATED", "name":"locations", "type":"RECORD" } ]다음
bq query명령어를 실행하여 API에서 생성된 주석 데이터를 확인하여 가장 가능성이 높은 점수 순으로 정렬된 이 6개 이미지에서 발견된 모든 랜드마크를 확인합니다.bq query --nouse_legacy_sql "SELECT SPLIT(gcs_uri, '/')[OFFSET(3)] file_name, description, score, locations FROM ${BIGQUERY_DATASET}.landmark_annotation ORDER BY score DESC"출력은 다음과 비슷합니다.
+------------------+-------------------+------------+---------------------------------+ | file_name | description | score | locations | +------------------+-------------------+------------+---------------------------------+ | eiffel_tower.jpg | Eiffel Tower | 0.7251996 | ["POINT(2.2944813 48.8583701)"] | | eiffel_tower.jpg | Trocadéro Gardens | 0.69601923 | ["POINT(2.2892823 48.8615963)"] | | eiffel_tower.jpg | Champ De Mars | 0.6800974 | ["POINT(2.2986304 48.8556475)"] | +------------------+-------------------+------------+---------------------------------+
주석에 해당하는 모든 열에 대한 자세한 설명은
AnnotateImageResponse를 참조하세요.스트리밍 파이프라인을 중지하려면 다음 명령어를 실행합니다. 더 이상 처리할 Pub/Sub 알림이 없더라도 파이프라인은 계속 실행됩니다.
gcloud dataflow jobs cancel --region ${REGION} $(gcloud dataflow jobs list --region ${REGION} --filter="NAME:test-vision-analytics AND STATE:Running" --format="get(JOB_ID)")다음 섹션에는 이미지의 다양한 이미지 기능을 분석하는 샘플 쿼리가 더 포함되어 있습니다.
Flickr30K 데이터 세트 분석
이 섹션에서는 Kaggle에서 호스팅되는 공개 Flickr30k 이미지 데이터 세트 에서 라벨과 랜드마크를 감지합니다.
Cloud Shell에서 대규모 데이터 세트에 최적화되도록 Dataflow 파이프라인 매개변수를 변경합니다. 처리량을 늘리려면
batchSize및keyRange값도 늘립니다. Dataflow는 필요에 따라 작업자 수를 조정합니다../gradlew run --args=" \ --runner=DataflowRunner \ --jobName=vision-analytics-flickr \ --streaming \ --enableStreamingEngine \ --diskSizeGb=30 \ --autoscalingAlgorithm=THROUGHPUT_BASED \ --maxNumWorkers=5 \ --project=${PROJECT} \ --region=${REGION} \ --subscriberId=projects/${PROJECT}/subscriptions/${GCS_NOTIFICATION_SUBSCRIPTION} \ --visionApiProjectId=${PROJECT} \ --features=LABEL_DETECTION,LANDMARK_DETECTION \ --datasetName=${BIGQUERY_DATASET} \ --batchSize=16 \ --keyRange=5"데이터 세트가 크기 때문에 Cloud Shell을 사용하여 Kaggle에서 이미지를 가져와 Cloud Storage 버킷으로 보낼 수 없습니다. 이렇게 하려면 디스크 크기가 더 큰 VM을 사용해야 합니다.
Kaggle 기반 이미지를 검색하여 Cloud Storage 버킷으로 전송하려면 GitHub 저장소에서 스토리지 버킷에 업로드되는 이미지 시뮬레이션 섹션의 안내를 따르세요.
Dataflow UI에서 사용할 수 있는 커스텀 측정항목을 확인하여 복사 프로세스의 진행 상황을 관찰하려면 Dataflow 작업 페이지로 이동하여

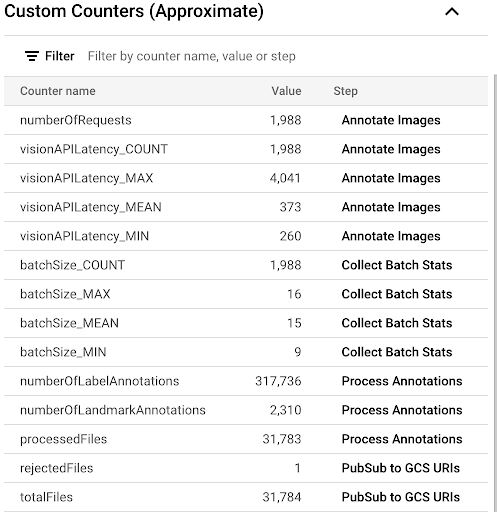

vision-analytics-flickr파이프라인을 선택합니다. 커스텀 카운터는 Dataflow 파이프라인이 모든 파일을 처리할 때까지 주기적으로 변경되어야 합니다.출력은 다음 커스텀 카운터 패널 스크린샷과 비슷합니다. 데이터 세트의 파일 중 하나가 잘못된 유형이며
rejectedFiles카운터에 반영됩니다. 이러한 카운터 값은 대략적인 값입니다. 더 큰 수치가 표시될 수 있습니다. 또한 Vision API의 처리 정확도가 높아짐에 따라 주석 수가 변경될 가능성이 높습니다.
사용 가능한 리소스에 접근하거나 초과하는지 확인하려면 Vision API 할당량 페이지를 참조하세요.
이 예시에서 Dataflow 파이프라인은 할당량의 약 50%만 사용했습니다. 사용하는 할당량의 비율에 따라
keyRange매개변수의 값을 늘려 파이프라인의 병렬 처리를 늘릴 수 있습니다.파이프라인을 종료합니다.
gcloud dataflow jobs list --region $REGION --filter="NAME:vision-analytics-flickr AND STATE:Running" --format="get(JOB_ID)"
BigQuery에서 주석 분석
이 배포에서는 라벨 및 랜드마크 주석을 위해 30,000개가 넘는 이미지를 처리했습니다. 이 섹션에서는 이러한 파일에 대한 통계를 수집합니다. BigQuery용 GoogleSQL 작업공간에서 이러한 쿼리를 실행하거나 bq 명령줄 도구를 사용할 수 있습니다.
표시되는 숫자는 이 배포의 샘플 쿼리 결과와 다를 수 있습니다. Vision API는 분석의 정확성을 지속적으로 개선합니다. 솔루션을 처음 테스트한 후 동일한 이미지를 분석하여 더 풍부한 결과를 얻을 수 있습니다.
Google Cloud 콘솔에서 BigQuery 쿼리 편집기 페이지로 이동하고 다음 명령어를 실행하여 데이터 세트의 상위 20개 라벨을 확인합니다.
SELECT description, count(*)ascount \ FROM vision_analytics.label_annotation GROUP BY description ORDER BY count DESC LIMIT 20출력은 다음과 비슷합니다.
+------------------+-------+ | description | count | +------------------+-------+ | Leisure | 7663 | | Plant | 6858 | | Event | 6044 | | Sky | 6016 | | Tree | 5610 | | Fun | 5008 | | Grass | 4279 | | Recreation | 4176 | | Shorts | 3765 | | Happy | 3494 | | Wheel | 3372 | | Tire | 3371 | | Water | 3344 | | Vehicle | 3068 | | People in nature | 2962 | | Gesture | 2909 | | Sports equipment | 2861 | | Building | 2824 | | T-shirt | 2728 | | Wood | 2606 | +------------------+-------+
빈도별로 순위가 지정된 특정 라벨이 있는 이미지에 있는 다른 라벨을 확인합니다.
DECLARE label STRING DEFAULT 'Plucked string instruments'; WITH other_labels AS ( SELECT description, COUNT(*) count FROM vision_analytics.label_annotation WHERE gcs_uri IN ( SELECT gcs_uri FROM vision_analytics.label_annotation WHERE description = label ) AND description != label GROUP BY description) SELECT description, count, RANK() OVER (ORDER BY count DESC) rank FROM other_labels ORDER BY rank LIMIT 20;출력은 다음과 같습니다. 앞의 명령어에 사용된 발현악기 라벨은 다음과 같습니다.
+------------------------------+-------+------+ | description | count | rank | +------------------------------+-------+------+ | String instrument | 397 | 1 | | Musical instrument | 236 | 2 | | Musician | 207 | 3 | | Guitar | 168 | 4 | | Guitar accessory | 135 | 5 | | String instrument accessory | 99 | 6 | | Music | 88 | 7 | | Musical instrument accessory | 72 | 8 | | Guitarist | 72 | 8 | | Microphone | 52 | 10 | | Folk instrument | 44 | 11 | | Violin family | 28 | 12 | | Hat | 23 | 13 | | Entertainment | 22 | 14 | | Band plays | 21 | 15 | | Jeans | 17 | 16 | | Plant | 16 | 17 | | Public address system | 16 | 17 | | Artist | 16 | 17 | | Leisure | 14 | 20 | +------------------------------+-------+------+
감지된 상위 10개 랜드마크를 확인합니다.
SELECT description, COUNT(description) AS count FROM vision_analytics.landmark_annotation GROUP BY description ORDER BY count DESC LIMIT 10출력은 다음과 같습니다.
+--------------------+-------+ | description | count | +--------------------+-------+ | Times Square | 55 | | Rockefeller Center | 21 | | St. Mark's Square | 16 | | Bryant Park | 13 | | Millennium Park | 13 | | Ponte Vecchio | 13 | | Tuileries Garden | 13 | | Central Park | 12 | | Starbucks | 12 | | National Mall | 11 | +--------------------+-------+
폭포가 포함될 가능성이 가장 높은 이미지를 확인합니다.
SELECT SPLIT(gcs_uri, '/')[OFFSET(3)] file_name, description, score FROM vision_analytics.landmark_annotation WHERE LOWER(description) LIKE '%fall%' ORDER BY score DESC LIMIT 10출력은 다음과 같습니다.
+----------------+----------------------------+-----------+ | file_name | description | score | +----------------+----------------------------+-----------+ | 895502702.jpg | Waterfall Carispaccha | 0.6181358 | | 3639105305.jpg | Sahalie Falls Viewpoint | 0.44379658 | | 3672309620.jpg | Gullfoss Falls | 0.41680416 | | 2452686995.jpg | Wahclella Falls | 0.39005348 | | 2452686995.jpg | Wahclella Falls | 0.3792498 | | 3484649669.jpg | Kodiveri Waterfalls | 0.35024035 | | 539801139.jpg | Mallela Thirtham Waterfall | 0.29260656 | | 3639105305.jpg | Sahalie Falls | 0.2807213 | | 3050114829.jpg | Kawasan Falls | 0.27511594 | | 4707103760.jpg | Niagara Falls | 0.18691841 | +----------------+----------------------------+-----------+
로마의 콜로세움에서 3km 이내에 있는 랜드마크의 이미지를 찾습니다(
ST_GEOPOINT함수는 콜로세움의 경도와 위도를 사용).WITH landmarksWithDistances AS ( SELECT gcs_uri, description, location, ST_DISTANCE(location, ST_GEOGPOINT(12.492231, 41.890222)) distance_in_meters, FROM `vision_analytics.landmark_annotation` landmarks CROSS JOIN UNNEST(landmarks.locations) AS location ) SELECT SPLIT(gcs_uri,"/")[OFFSET(3)] file, description, ROUND(distance_in_meters) distance_in_meters, location, CONCAT("https://storage.cloud.google.com/", SUBSTR(gcs_uri, 6)) AS image_url FROM landmarksWithDistances WHERE distance_in_meters < 3000 ORDER BY distance_in_meters LIMIT 100쿼리를 실행하면 콜로세움의 이미지가 여러 개 있을 뿐만 아니라 콘스타티누스 개선문, 팔라티노 언덕, 자주 사진이 찍히는 여러 장소의 이미지도 표시됩니다.
이전 쿼리에 붙여넣어 BigQuery Geo Viz의 데이터를 시각화할 수 있습니다. 지도에서 포인트를 선택하면 세부정보가 표시됩니다.
Image_url속성에는 이미지 파일 링크가 포함되어 있습니다.
쿼리 결과에 대한 한 가지 참고사항이 있습니다. 일반적으로 랜드마크의 경우 위치 정보가 표시됩니다. 같은 이미지에 같은 랜드마크의 여러 위치가 포함될 수 있습니다.
이 기능은
AnnotateImageResponse
유형에 설명되어 있습니다.
하나의 위치가 이미지에 나온 현장의 위치를 나타내므로 여러 LocationInfo 요소가 표시될 수 있습니다. 다른 위치는 이미지를 찍은 위치를 나타낼 수 있습니다.
삭제
이 가이드에서 사용된 리소스 비용이 Google Cloud 계정에 청구되지 않도록 하려면 리소스가 포함된 프로젝트를 삭제하거나 프로젝트는 유지하되 개별 리소스를 삭제하세요.
Google Cloud 프로젝트 삭제
비용이 청구되지 않도록 하는 가장 쉬운 방법은 튜토리얼에서 만든 Google Cloud 프로젝트 를 삭제하는 것입니다.
- 콘솔에서 리소스 관리 페이지로 이동합니다. Google Cloud
- 프로젝트 목록에서 삭제할 프로젝트를 선택하고 삭제를 클릭합니다.
- 대화상자에서 프로젝트 ID를 입력한 후 종료 를 클릭하여 프로젝트를 삭제합니다.
리소스를 개별적으로 삭제하려면 GitHub 저장소의 삭제 섹션에 나온 단계를 따르세요.
