Crea gráficos con el Explorador de métricas

En este documento, se explica cómo explorar datos de métricas creando gráficos temporales con el Explorador de métricas. Por ejemplo, para ver el uso de CPU de una máquina virtual (VM), usa el Explorador de métricas para crear un gráfico que muestre los datos más recientes. Para crear gráficos permanentes, crea un gráfico con el Explorador de métricas y guárdalo en un panel personalizado. También puedes crear un panel personalizado y usar su interfaz para agregar gráficos. Los paneles pueden mostrar datos de registros, datos de métricas, datos de seguimiento, incidentes y otro contenido. Para obtener más información, consulta Crea y administra paneles personalizados.

Puedes crear gráficos que muestren un solo tipo de métrica o gráficos complejos que muestren varios tipos de métricas. Después de crear un gráfico con el Explorador de métricas, puedes descartarlo, guardarlo en un panel personalizado, guardar su configuración o compartirlo.

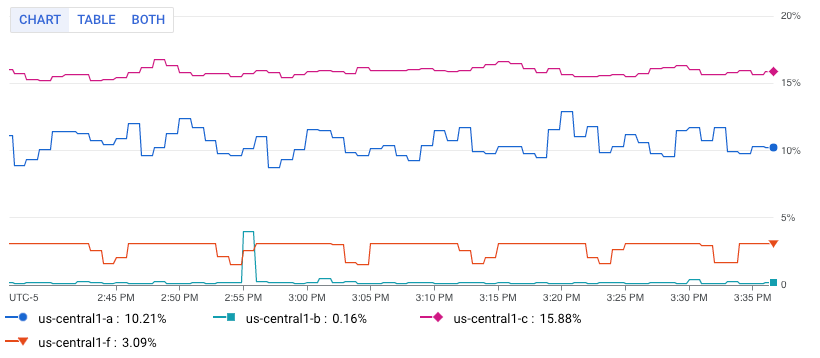

En la siguiente imagen, se muestra un solo tipo de métrica (el uso de CPU de una instancia de VM) en la página Explorador de métricas:

Gráfico que muestra un solo tipo de métrica, la utilización de la CPU, con el Explorador de métricas.

La imagen muestra varias líneas. Cada línea muestra el uso promedio de CPU de todas las VMs en una zona específica.

Esta función solo es compatible con proyectos de Google Cloud . Para las configuraciones de App Hub, selecciona el proyecto host o el proyecto de administración de App Hub.

Antes de comenzar

Para obtener los permisos que necesitas para desglosar un gráfico por etiquetas, pídele a tu administrador que te otorgue el rol de IAM Visualizador de Monitoring (roles/monitoring.viewer) en tu proyecto. Para obtener más información sobre cómo otorgar roles, consulta Administra el acceso a proyectos, carpetas y organizaciones.

También puedes obtener los permisos necesarios a través de roles personalizados o cualquier otro rol predefinido.

Cómo crear un gráfico de un solo tipo de métrica

De forma predeterminada, cuando creas un gráfico, el estilo de visualización se establece en gráfico de líneas. Este estilo de gráfico es adecuado para la mayoría de los datos de métricas. Puedes cambiar el estilo del gráfico con el menú Tipo de widget.

Para configurar un gráfico de modo que muestre una sola métrica, haz lo siguiente:

  1. En la consola de Google Cloud , accede a la página  Explorador de métricas:

    Acceder al Explorador de métricas

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. En la barra de herramientas de la consola de Google Cloud , selecciona tu proyecto de Google Cloud . Para las configuraciones de App Hub, selecciona el proyecto host o el proyecto de administración de App Hub.

  3. Especifica los datos que se mostrarán en el gráfico. Puedes usar una interfaz controlada por menús, PromQL o ingresar un filtro de Monitoring:

    1. Selecciona los datos de series temporales que deseas ver:

      1. En el elemento Métrica, expande el menú Seleccionar una métrica.

        El menú Seleccionar una métrica contiene funciones que te ayudan a encontrar los tipos de métricas disponibles:

        • Para encontrar un tipo de métrica específico, usa la barra de filtros . Por ejemplo, si ingresas util, restringes el menú para que muestre las entradas que incluyen util. Las entradas se muestran cuando superan una prueba de "contiene" que no distingue mayúsculas de minúsculas.
        • Para mostrar todos los tipos de métricas, incluso aquellos sin datos, haz clic en Activas. De forma predeterminada, los menús solo muestran los tipos de métricas con datos.

        Por ejemplo, puedes realizar las siguientes selecciones:

        1. En el menú Recursos activos, selecciona Instancia de VM.
        2. En el menú Categorías de métricas activas, elige uptime_check.
        3. En el menú Métricas activas, selecciona Latencia de solicitud.
        4. Haz clic en Aplicar.
      2. Opcional: Para especificar un subconjunto de datos que se mostrará, en el elemento Filtro, selecciona Agregar filtro y, luego, completa el cuadro de diálogo. Por ejemplo, puedes ver los datos de una zona si aplicas un filtro. Puedes agregar varios filtros. Para obtener más información, consulta Filtra datos del gráfico.

      Para obtener más información, consulta Selecciona los datos para el gráfico.

    2. Combina y alinea series temporales:

      • Para mostrar todas las series temporales, en el elemento Agregación, establece el primer menú en Sin agregar y el segundo menú en Ninguna.
      • Para combinar series temporales, en el elemento Agregación, haz lo siguiente:

        1. Expande el primer menú y selecciona una función.

          El gráfico se actualiza y muestra una sola serie temporal. Por ejemplo, si seleccionas Media, la serie temporal que se muestra es el promedio de todas las series temporales.

        2. Para combinar series temporales que tienen los mismos valores de etiqueta, expande el segundo menú y, luego, selecciona una o más etiquetas.

          El gráfico se actualiza y muestra una serie temporal para cada combinación única de valores de etiqueta. Por ejemplo, para mostrar series temporales por zona, configura el segundo menú como zona.

          Cuando el segundo menú se establece en Ninguno, el gráfico muestra una serie temporal.

      • Opcional: Para configurar el espaciado entre los puntos de datos, haz clic en Agregar elemento de consulta, selecciona Intervalo mín. y, luego, ingresa un valor.

      Para obtener más información sobre la agrupación y la alineación, consulta Elige cómo mostrar los datos del gráfico.

    3. Opcional: Para mostrar solo las series temporales con los valores más altos o más bajos, usa el elemento Sort & Limit.

    PromQL

    1. En la barra de herramientas del panel del compilador de consultas, selecciona el botón cuyo nombre sea  PromQL.

    2. Ingresa tu consulta en el editor de consultas. Por ejemplo, para generar un gráfico del uso promedio de CPU de las instancias de VM en tu proyecto Google Cloud , usa la siguiente consulta:

      avg(compute_googleapis_com:instance_cpu_utilization)

      Para obtener más información sobre el uso de PromQL, consulta PromQL en Cloud Monitoring.

    Filtro de supervisión

    1. En el elemento Métrica, haz clic en Ayuda y, luego, selecciona Modo de filtro directo.

      Se borran los elementos Métrica y Filtro, y se crea un elemento Filtros que te permite ingresar texto.

      Si seleccionaste un tipo de recurso, una métrica o filtros antes de cambiar al modo Modo de filtro directo, esa configuración se mostrará en el campo del elemento Filtros.

    2. Ingresa un filtro de Monitoring en el campo del elemento Filters.

    3. Combina y alinea series temporales:

      • Para mostrar todas las series temporales, en el elemento Agregación, establece el primer menú en Sin agregar y el segundo menú en Ninguna.
      • Para combinar series temporales, en el elemento Agregación, haz lo siguiente:

        1. Expande el primer menú y selecciona una función.

          El gráfico se actualiza y muestra una sola serie temporal. Por ejemplo, si seleccionas Media, la serie temporal que se muestra es el promedio de todas las series temporales.

        2. Para combinar series temporales que tienen los mismos valores de etiqueta, expande el segundo menú y, luego, selecciona una o más etiquetas.

          El gráfico se actualiza y muestra una serie temporal para cada combinación única de valores de etiqueta. Por ejemplo, para mostrar series temporales por zona, configura el segundo menú como zona.

          Cuando el segundo menú se establece en Ninguno, el gráfico muestra una serie temporal.

      • Opcional: Para configurar el espaciado entre los puntos de datos, haz clic en Agregar elemento de consulta, selecciona Intervalo mín. y, luego, ingresa un valor.

      Para obtener más información sobre la agrupación y la alineación, consulta Elige cómo mostrar los datos del gráfico.

Opciones de configuración avanzada

En esta sección, se describen las opciones disponibles para personalizar tu widget:

Desglosa tu gráfico por etiquetas

De forma predeterminada, el Explorador de métricas muestra un gráfico con los datos de la métrica que seleccionaste. Cuando investigas un problema, la función de desglose puede ayudarte a determinar si la causa son tipos o ubicaciones de recursos específicos.

Para ver el desglose del tipo de métrica seleccionado por etiquetas, selecciona Mostrar desglose.

Para obtener más información sobre esta función, consulta Cómo desglosar un gráfico por etiquetas.

Cambia la visualización

De forma predeterminada, el Explorador de métricas muestra los datos de la métrica seleccionada como un gráfico de líneas. Este estilo de gráfico es adecuado para la mayoría de los tipos de métricas, pero no para todos.

Actualiza la configuración del gráfico según el tipo de métrica seleccionado:

  • Para los tipos de métricas de cuota, usa la siguiente configuración:
    • En la barra de herramientas, establece el control de tiempo en al menos una semana. Las métricas de cuota suelen informar una muestra por día.
    • En el panel Mostrar, expande el menú Tipo de widget y, luego, selecciona Gráfico de barras apiladas.
  • Para los tipos de métricas que tienen un tipo de valor de Distribución, asegúrate de que el menú Tipo de widget esté configurado como Gráfico de mapa de calor. Para obtener más información, consulta Acerca de las métricas con valor de distribución.
  • Para otros tipos de métricas, usa el menú Tipo de widget para mostrar cómo se muestran los datos. El menú Tipo de widget enumera todos los tipos de widgets disponibles. Sin embargo, es posible que algunos widgets no estén habilitados. Considera un gráfico que muestra varias series temporales y supone que cada valor medido es un número de punto flotante doble:
    • Los widgets de gráfico de líneas, gráfico de barras apiladas y gráfico de áreas apiladas se indican como Compatibles. Puedes seleccionar cualquiera de estos tipos.
    • El widget Mapa de calor está inhabilitado porque estos widgets solo pueden mostrar datos con valores de distribución.

Cómo cambiar la apariencia del gráfico

De forma predeterminada, el Explorador de métricas muestra las series temporales en modo de color. A cada serie temporal se le asigna un color único y el fondo es blanco. Sin embargo, puedes modificar esta apariencia.

Opcional: Para cambiar la forma en que un gráfico o una tabla muestran los datos seleccionados, usa las opciones del panel Visualización:

Cómo crear gráficos de varios tipos de métricas

Esta función solo está disponible cuando usas la interfaz basada en menús. No está disponible cuando usas PromQL o filtros de Monitoring.

En algunas situaciones, es posible que desees mostrar series temporales de diferentes tipos de métricas en el mismo gráfico. Por ejemplo, para comparar las cargas de lectura y escritura en una VM, configura un gráfico para que muestre la cantidad de bytes leídos y la cantidad de bytes escritos.

Para crear gráficos con varias métricas, debes usar la interfaz basada en menús. Las otras interfaces no admiten la creación de gráficos con varias métricas.

Para mostrar varias métricas en un gráfico, haz lo siguiente:

  1. En la consola de Google Cloud , accede a la página  Explorador de métricas:

    Acceder al Explorador de métricas

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. En la barra de herramientas de la consola de Google Cloud , selecciona tu proyecto de Google Cloud . Para las configuraciones de App Hub, selecciona el proyecto host o el proyecto de administración de App Hub.

  3. Especifica los datos que se mostrarán en el gráfico.

    1. En el elemento Métrica, selecciona el primer tipo de métrica cuyos datos deseas ver. Para obtener información sobre estos pasos, consulta Cómo crear un gráfico de un solo tipo de métrica.

      La búsqueda para esta selección tiene el identificador A.

    2. Para cada tipo de métrica adicional, haz lo siguiente:

      1. Selecciona Agregar consulta. Se agrega una nueva búsqueda. Por ejemplo, se podría agregar una búsqueda con la etiqueta B.
      2. Para la nueva consulta, en el elemento Métrica, selecciona un tipo de recurso y un tipo de métrica. También puedes agregar filtros, combinar series temporales, y ordenar y limitar la cantidad de series temporales que se muestran.

      En la siguiente captura de pantalla, se ilustra la pantalla del Explorador de métricas cuando se representan dos tipos de métricas:

      Ejemplo del Explorador de métricas con dos tipos de métricas.

    3. Opcional: En el panel Display, expande el menú Y-axis y configura qué eje Y se usa para cada tipo de métrica.

Cómo crear un gráfico de una proporción de métricas

Esta función solo está disponible cuando usas la interfaz controlada por menú o PromQL. No está disponible cuando usas filtros de supervisión.

Supervisar la cantidad de errores informados puede ser útil. Sin embargo, es más probable que debas supervisar la tasa de errores. Es decir, deseas saber cuántos errores se produjeron en comparación con la cantidad total de respuestas. Para cumplir con este requisito, puedes configurar un gráfico para que muestre la proporción de dos métricas. Para obtener referencias a ejemplos y para obtener información sobre las anomalías que pueden ocurrir cuando graficas proporciones de métricas, consulta Proporciones de métricas.

Para mostrar una proporción de métricas en un gráfico, haz lo siguiente:

  1. En la consola de Google Cloud , accede a la página  Explorador de métricas:

    Acceder al Explorador de métricas

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. En la barra de herramientas de la consola de Google Cloud , selecciona tu proyecto de Google Cloud . Para las configuraciones de App Hub, selecciona el proyecto host o el proyecto de administración de App Hub.

  3. Especifica los datos que aparecerán en el gráfico:

    1. Configura el numerador:
      1. En el elemento Métrica, usa los menús para seleccionar un tipo de recurso y un tipo de métrica. Para obtener información sobre estos pasos, consulta Cómo crear un gráfico de un solo tipo de métrica.
      2. Actualiza los campos de agregación. De forma predeterminada, promedia todas las series temporales.
      3. Opcional: Actualiza la duración fija para que se combinen los puntos dentro de una serie temporal. Para modificar este campo, haz clic en Agregar elemento de consulta, selecciona Intervalo mín. y completa el diálogo.
    2. Selecciona Agregar consulta y, luego, configura el denominador:
      1. Para la nueva consulta, en el elemento Métrica, selecciona un tipo de recurso y un tipo de métrica.

        Selecciona un tipo de métrica cuyo tipo de métrica sea el mismo que el del numerador. Por ejemplo, si la métrica del numerador es una métrica de GAUGE, selecciona una métrica de GAUGE para el denominador.

      2. Actualiza los campos de agregación.

        Te recomendamos que las etiquetas del tipo de métrica del denominador coincidan con los valores establecidos para el tipo de métrica del numerador. Por ejemplo, puedes seleccionar la etiqueta zone para el numerador y el denominador.

        No es obligatorio que uses el mismo conjunto de etiquetas para ambos tipos de métricas. Sin embargo, solo puedes seleccionar etiquetas que sean comunes a ambos tipos de métricas.

      3. Haz clic en Agregar elemento de consulta, selecciona Intervalo mín. y asegúrate de que este campo esté establecido en el valor que usa el numerador.

    3. En la barra de herramientas del panel de consultas, selecciona Crear proporción y, luego, completa el diálogo.

      Después de crear la proporción, se muestran tres consultas:

      • Relación A/B identifica la consulta de relación.
      • A identifica la consulta para el numerador.
      • La letra B identifica la consulta para el denominador.

      En el siguiente ejemplo, se ilustra una proporción que compara la suma de los bytes escritos en el disco por zona con la cantidad total de bytes escritos en el disco:

      Ejemplo de una proporción de métricas.

    4. Opcional: Para cambiar las métricas del numerador y el denominador, en el elemento Proporción, expande el menú y, luego, realiza una selección.

    PromQL

    1. En la barra de herramientas del panel del compilador de consultas, selecciona el botón cuyo nombre sea  PromQL.

    2. Ingresa tu consulta en el editor de consultas. Por ejemplo, para graficar la proporción de la latencia promedio de tu métrica my_summary_latency_seconds, usa la siguiente consulta:

      sum without (instance)(rate(my_summary_latency_seconds_sum[5m])) /
sum without (instance)(rate(my_summary_latency_seconds_count[5m]))

      Para obtener más información sobre el uso de PromQL, consulta PromQL en Cloud Monitoring.

Cómo guardar un gráfico

Después de configurar un gráfico, es posible que desees guardarlo para consultarlo en el futuro o guardar los datos que muestra. En esta sección, se describen estas opciones.

Cómo guardar un vínculo a un gráfico

Para conservar una referencia a la configuración del gráfico, guarda la URL del gráfico. Dado que la URL del gráfico codifica la configuración del gráfico, cuando pegas esta URL en un navegador, se muestra el gráfico que configuraste.

Para obtener la URL del gráfico, haz clic en Vínculo en la barra de herramientas del gráfico.

Agrega tu gráfico a un panel personalizado

El Explorador de métricas te permite crear un gráfico que puedes usar para explorar una métrica. Sin embargo, los gráficos creados con esta herramienta no son persistentes. Cuando sales de la página Explorador de métricas, el gráfico se descarta.

Para guardar un gráfico que configuraste con el Explorador de métricas para consultarlo en el futuro, agrégalo a un panel personalizado o guarda su URL:

  • Para agregar tu gráfico a un panel personalizado, haz una de las siguientes acciones:

    • Si usas la consola de Google Cloud para administrar tus paneles personalizados, selecciona Guardar como en la barra de herramientas del Explorador de métricas, elige Gráfico del panel y, luego, completa el diálogo. Puedes guardar el gráfico en un panel personalizado existente o puedes crear un panel.

    • Si usas la API de Cloud Monitoring para administrar tus paneles personalizados, actualiza el archivo JSON que define el panel y sus widgets. El JSON de cada widget incluye la búsqueda que usa el sistema para recuperar los datos que se mostrarán.

      Para acceder a la representación JSON, haz clic en  Editor de JSON en la barra de herramientas del gráfico.

      Para obtener información detallada sobre el uso de la API para administrar tus paneles personalizados, consulta Crea y administra paneles con la API.

Cómo guardar los datos que muestra el gráfico

Para guardar los datos que muestra el gráfico en tu sistema local, haz clic en Descargar CSV.

Crea una política de alertas a partir de tu gráfico

Puedes crear una política de alertas para supervisar los datos que graficaste. Para crear una política de alertas, haz lo siguiente:

  1. En la barra de herramientas, haz clic en Guardar como y selecciona Política de alertas.

    Se abrirá el diálogo de la política de alertas con los campos de selección de métricas completados. Tu política de alertas está configurada para notificarte cuando el valor de los datos supervisados supere el umbral.

  2. Completa la siguiente información y, luego, guarda la política:

    • En la sección Configurar activador, actualiza el umbral.
    • Agregar canales de notificaciones.
    • Ingresa un nombre para la política de alertas.
