Cómo establecer las opciones de visualización del gráfico

En este documento, se describe cómo configurar las opciones de visualización de un gráfico. También puedes realizar las siguientes acciones:

Esta función solo es compatible con Google Cloud proyectos. Para las configuraciones de App Hub, selecciona el proyecto host o el proyecto de administración de App Hub.

Cuando investigues un problema, usa la función de desglose del Explorador de métricas para determinar si la causa son tipos de recursos o ubicaciones específicos. El Explorador de métricas puede dividir un gráfico en una serie de mosaicos, cada uno de los cuales muestra datos de series temporales para una clave de etiqueta específica. Esta vista te ayuda a identificar aumentos, disminuciones o tendencias que la agregación podría ocultar. Para obtener más información, consulta Cómo desglosar un gráfico por etiquetas.

Agregar una línea de referencia

La opción Umbral crea una línea horizontal a partir de un punto en el Y-axis. La línea proporciona una referencia visual para el valor de umbral elegido. Puedes agregar un umbral que se refiera a un valor en el eje Y de la izquierda o el eje X de la derecha.

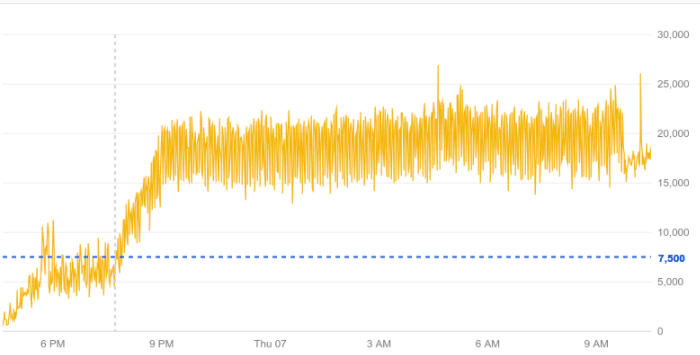

En la siguiente captura de pantalla, se muestra un gráfico con una línea de umbral:

Gráfico de ejemplo con una línea de límite aplicada

En la captura de pantalla anterior, el umbral se establece en 7,500 y se refiere al eje Y de la derecha.

Gráficos por panel

Para agregar una línea de referencia a un gráfico, haz lo siguiente:

  1. En la Google Cloud consola de, accede a la página  Paneles:

    Acceder a Paneles

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. En la barra de herramientas de la Google Cloud consola, elige el Google Cloud proyecto. Para las configuraciones de App Hub, selecciona el proyecto host o el proyecto de administración de App Hub.
  3. Selecciona un panel.
  4. En la barra de herramientas del gráfico, selecciona Editar.
  5. En el panel Visualización, marca la opción Umbral.
  6. Opcional: Para cambiar el eje Y, haz clic en Eje Y y selecciona una opción del menú.
  7. Establece un valor para el umbral en el campo Línea de umbral.

Explorador de métricas

Para agregar una línea de referencia a un gráfico, haz lo siguiente:

  1. En la Google Cloud consola de, accede a la  Explorador de métricas página:

    Acceder al Explorador de métricas

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. En la barra de herramientas de la Google Cloud consola, elige el Google Cloud proyecto. Para las configuraciones de App Hub, selecciona el proyecto host o el proyecto de administración de App Hub.
  3. Selecciona un tipo de recurso y un tipo de métrica para graficar.
  4. En el panel Visualización del gráfico, expande Línea de umbral, selecciona Agregar umbral y, luego, completa el cuadro de diálogo.

Establecer el modo de rayos X, de color o de estadísticas

Gráficos por panel

El tipo de widget de un gráfico y su configuración del modo de gráfico determinan cómo se muestran los datos en el gráfico. Por ejemplo, cuando creas un gráfico de líneas, cada serie temporal se muestra con una línea de un color único. Sin embargo, puedes configurar un gráfico de líneas para que muestre mediciones estadísticas, como la media y un promedio que se mueva.

Existen tres modos de gráfico:

  • El modo de color muestra cada serie temporal con un color único.
  • El modo de estadísticas muestra medidas estadísticas comunes para los datos de un gráfico.
  • El modo de rayos X muestra cada serie temporal con un color gris translúcido. Cada línea es tenue y, cuando las líneas se superponen o se cruzan, los puntos se muestran más brillantes. Por lo tanto, este modo es más útil en gráficos con muchas líneas. Las líneas superpuestas crean bandas de brillo, lo que indica el comportamiento normal dentro de un grupo de métricas.

Puedes cambiar de forma permanente el modo de los gráficos de líneas. Puedes cambiar de forma temporal el modo de los gráficos de líneas, de áreas apiladas, de barras apiladas y de mapas de calor.

Para cambiar de forma temporal el modo de un gráfico, haz lo siguiente:

  1. En la Google Cloud consola de, accede a la página  Paneles:

    Acceder a Paneles

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. En la barra de herramientas de la Google Cloud consola, elige el Google Cloud proyecto. Para las configuraciones de App Hub, selecciona el proyecto host o el proyecto de administración de App Hub.
  3. Selecciona un panel.

  4. En la barra de herramientas del gráfico, haz clic en Más opciones, y, luego, selecciona una opción del menú.

    Los cambios se descartan cuando se vuelve a cargar el panel.

Para cambiar de forma permanente el modo de un gráfico de líneas, haz lo siguiente:

  1. En la Google Cloud consola de, accede a la página  Paneles:

    Acceder a Paneles

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. En la barra de herramientas de la Google Cloud consola, elige el Google Cloud proyecto. Para las configuraciones de App Hub, selecciona el proyecto host o el proyecto de administración de App Hub.
  3. Selecciona un panel.
  4. En la barra de herramientas del gráfico, selecciona Editar.
  5. En el panel Visualización, haz clic en Modo de gráfico, y, luego, selecciona una opción del menú.

Explorador de métricas

El tipo de widget de un gráfico y su configuración del modo de análisis determinan cómo se muestran los datos en el gráfico. Por ejemplo, cuando creas un gráfico de líneas, cada serie temporal se muestra con una línea de un color único. Sin embargo, puedes configurar un gráfico de líneas para que muestre mediciones estadísticas, como la media y un promedio que se mueva.

Existen los siguientes tres modos de análisis:

  • Modo estándar (Standard mode): Muestra cada serie temporal con un único color.
  • Modo de estadísticas (Stats mode): Muestra medidas estadísticas comunes para los datos de un gráfico.
  • Modo de rayos X (X-Ray mode): Muestra cada serie temporal con un color gris translúcido. Cada línea es tenue y, cuando las líneas se superponen o se cruzan, los puntos se muestran más brillantes. Por lo tanto, este modo es más útil en gráficos con muchas líneas. Las líneas superpuestas crean bandas de brillo, lo que indica el comportamiento normal dentro de un grupo de métricas.

Para cambiar el modo de análisis de un gráfico de líneas, haz lo siguiente:

  1. En la Google Cloud consola de, accede a la  Explorador de métricas página:

    Acceder al Explorador de métricas

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. En la barra de herramientas de la Google Cloud consola, elige el Google Cloud proyecto. Para las configuraciones de App Hub, selecciona el proyecto host o el proyecto de administración de App Hub.
  3. Selecciona un tipo de recurso y un tipo de métrica para graficar.
  4. En el panel Visualización del gráfico, expande Modo de análisis y, luego, selecciona una opción del menú.

Ejemplos

La siguiente captura de pantalla muestra un gráfico en modo de color:

Ejemplo de un gráfico en modo de color

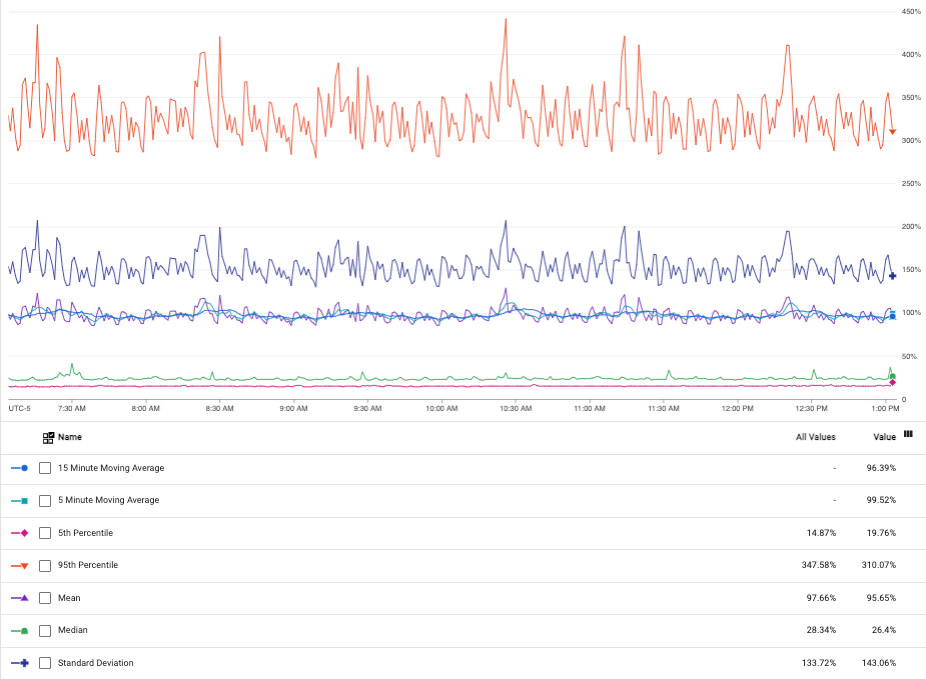

La siguiente captura de pantalla muestra el gráfico anterior, pero en modo de estadísticas:

Gráfico en modo de estadísticas

Cuando seleccionas el modo de estadísticas, en la leyenda del gráfico se muestran varias estadísticas, como la media y la desviación estándar, y demás.

La siguiente captura de pantalla muestra un gráfico en el modo de rayos X:

Ejemplo de un gráfico en modo de rayos X

El modo de rayos X destaca las tendencias centrales y los valores atípicos en grafos densos. Por ejemplo, considera un clúster de máquinas que entregan los mismos datos. Si ves el uso de CPU en el clúster, lo normal sería que haya una banda alrededor del uso de CPU promedio del clúster. Esa banda muestra cómo varía el promedio y puede indicar si el clúster no está lo suficientemente aprovisionado o si lo está en exceso. También puedes usar el modo de rayos X-para identificar a los servidores que no están operando de forma óptima.

Establecer el Y-eje en la escala de registro

La opción Escala de registro en el eje Y vuelve a escalar los valores Y del gráfico de forma logarítmica. Puedes escalar el eje Y de la izquierda, el eje Y de la derecha o ambos ejes. Este nuevo ajuste de la escala es útil cuando los valores se agrupan estrechamente en un pequeño rango. Marca la casilla para habilitar esta opción y desmárcala para inhabilitarla.

En las siguientes capturas de pantalla, se muestra el mismo gráfico con el eje Y predeterminado y con un eje Y con escala de registro.

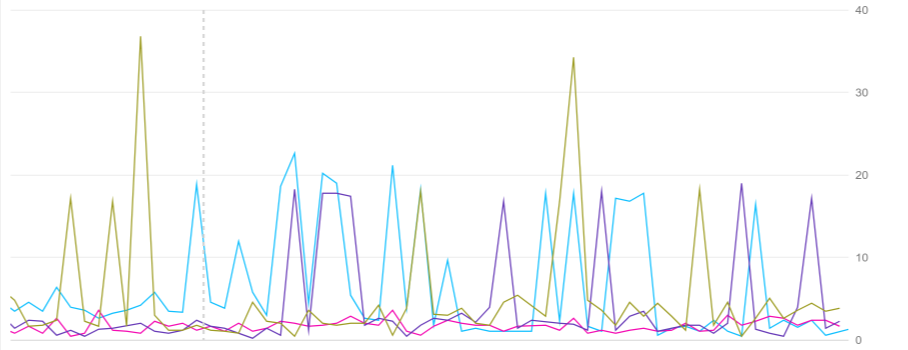

Eje Y predeterminado:

Ejemplo de un gráfico con el eje Y predeterminado

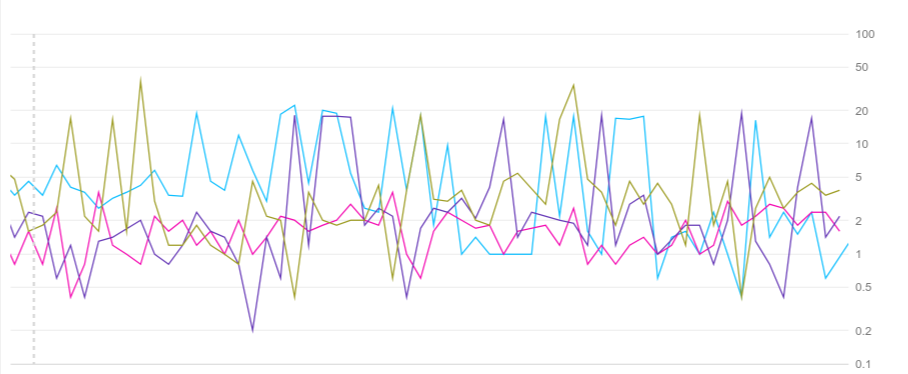

Eje Y con escala de registro:

Ejemplo de un gráfico con un eje Y con escala de registro

Gráficos por panel

Para establecer el Y-eje en la escala de registro, haz lo siguiente:

  1. En la Google Cloud consola de, accede a la página  Paneles:

    Acceder a Paneles

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. En la barra de herramientas de la Google Cloud consola, elige el Google Cloud proyecto. Para las configuraciones de App Hub, selecciona el proyecto host o el proyecto de administración de App Hub.
  3. Selecciona un panel.
  4. En la barra de herramientas del gráfico, selecciona Editar.
  5. En el panel Visualización, marca Escala de registro en el eje Y.

Explorador de métricas

Para establecer el Y-eje en la escala de registro, haz lo siguiente:

  1. En la Google Cloud consola de, accede a la  Explorador de métricas página:

    Acceder al Explorador de métricas

    Si usas la barra de búsqueda para encontrar esta página, selecciona el resultado cuyo subtítulo es Monitoring.

  2. En la barra de herramientas de la Google Cloud consola, elige el Google Cloud proyecto. Para las configuraciones de App Hub, selecciona el proyecto host o el proyecto de administración de App Hub.
  3. Selecciona un tipo de recurso y un tipo de métrica para graficar.
  4. En el panel Visualización del gráfico, expande Escala y, luego, selecciona Escala de registro en el eje Y. Hay diferentes opciones disponibles para los ejes izquierdo y derecho.

Configurar el modo de API

Gráficos por panel

Para poder ver la configuración de un widget como se describe en la API de Cloud Monitoring, haz clic en Mostrar el modo de API en la configuración.

Cuando se selecciona, una pestaña etiquetada como API está disponible en el panel de configuración para cada widget del panel. El modo de API puede ser útil cuando administras tus paneles a través de la Google Cloud consola de y la API de Cloud Monitoring.

Explorador de métricas

No disponible.
