使用图表配置编辑器创建树状图

注意： 从 Looker 24.10 开始，图表配置编辑器支持创建树状图。

树状图以一组矩形的形式显示分类数据和分层数据，其中每个矩形的大小由一个数值度量决定。

借助图表配置编辑器，您可以从 Looker 中的柱形图开始创建树状图。为获得最佳效果，请使用透视维度、非透视维度和度量来创建树状图。

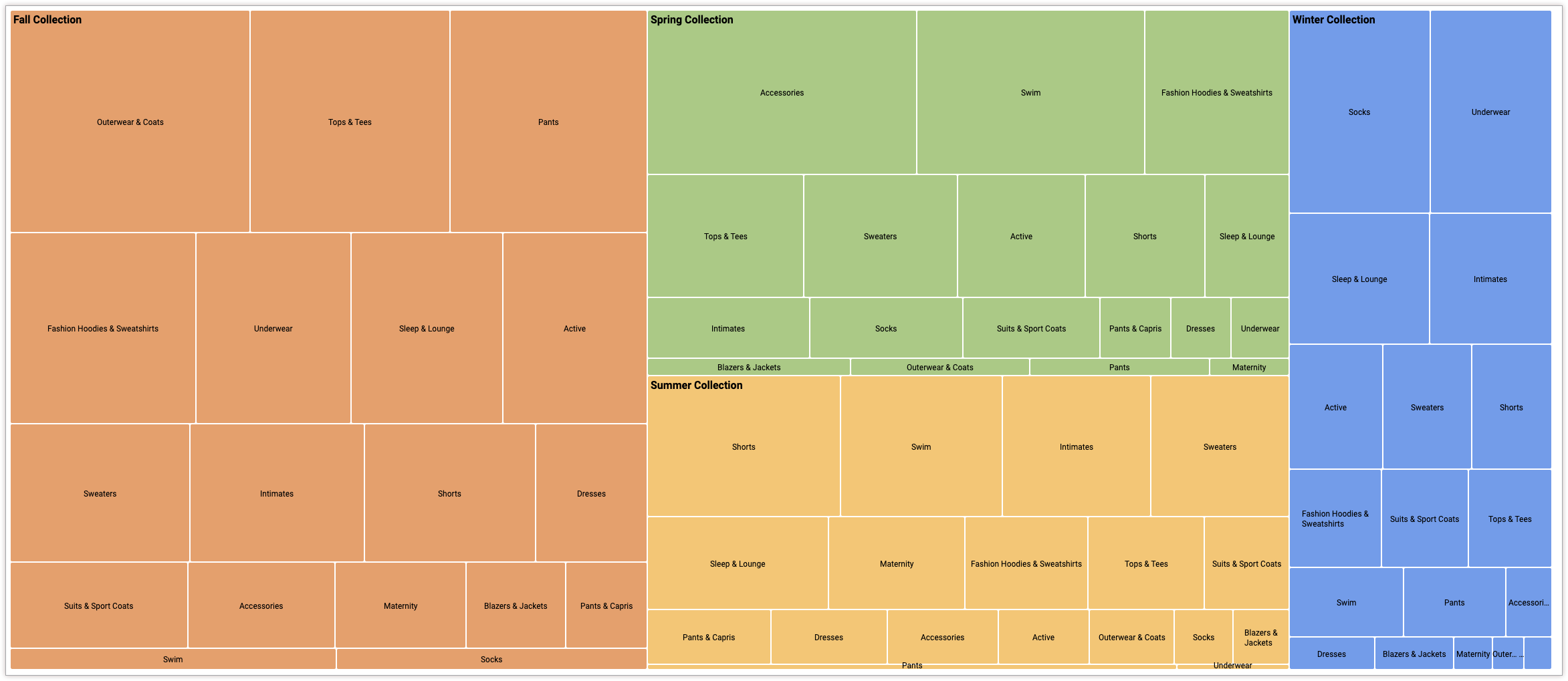

例如，您可以创建一个树状图，其中显示了多个不同类别值的订单商品数量，并按季节性系列进行透视。每个季节都以一个彩色编码的矩形表示，其中包含表示类别的较小矩形。每个矩形的大小对应于订单商品数量。

前提条件

如需访问图表配置编辑器，您必须拥有 can_override_vis_config 权限。

编写 JSON 代码段

如需创建树状图，请从以下 JSON 代码段开始：

{
  chart: {
    type: 'treemap',
  }
}

创建树状图

如需创建树状图，请按以下步骤操作：

1. 在探索中查看柱形图，或在 Look 或信息中心内修改柱形图。

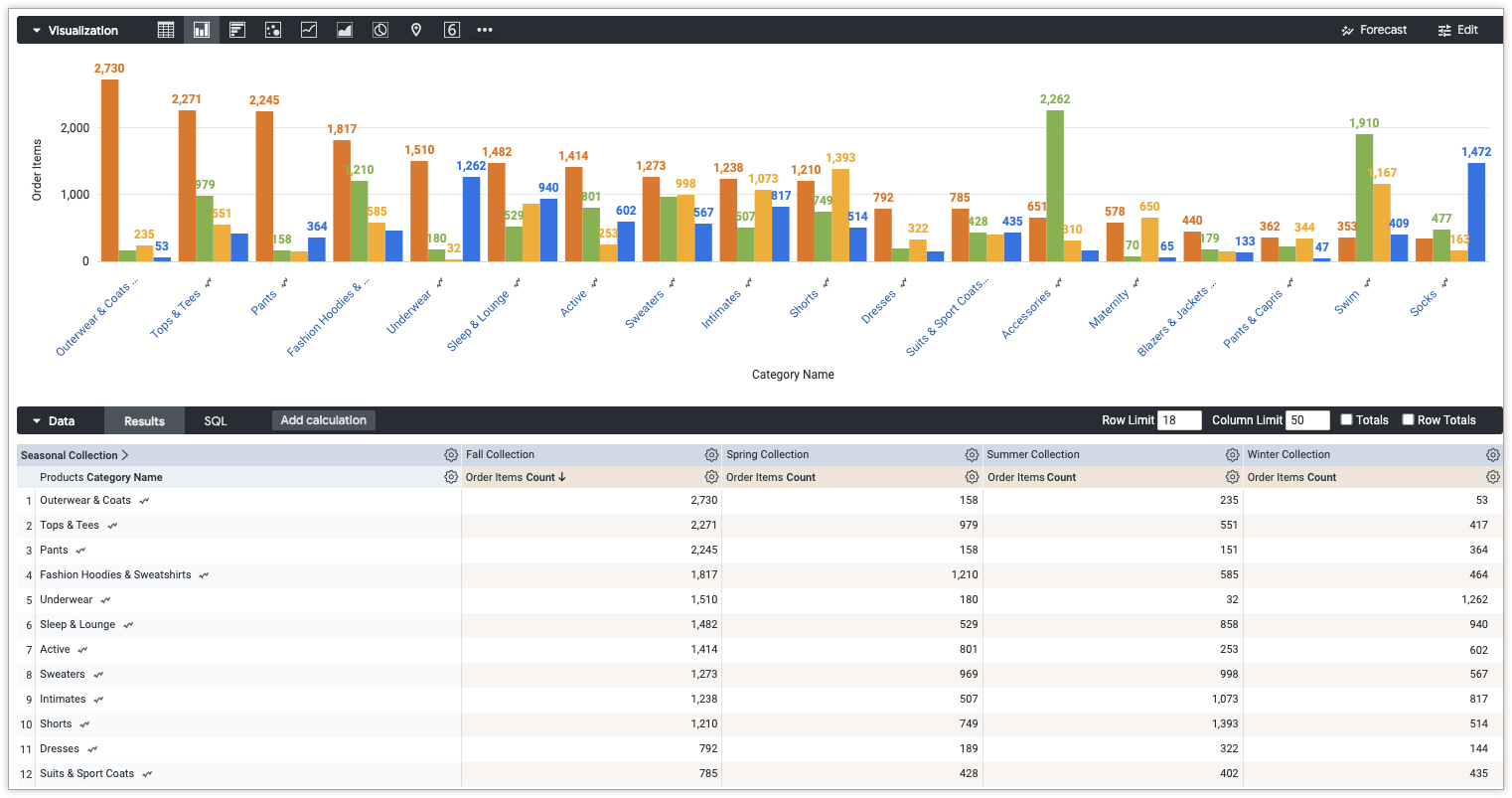

   在此示例中，我们建议从包含两个维度和一个度量的柱形图开始。其中一个维度应进行透视。透视值用于定义渲染树状图时使用的顶级类别。您的初始图表可能类似于以下示例：



2. 在可视化中打开修改菜单。

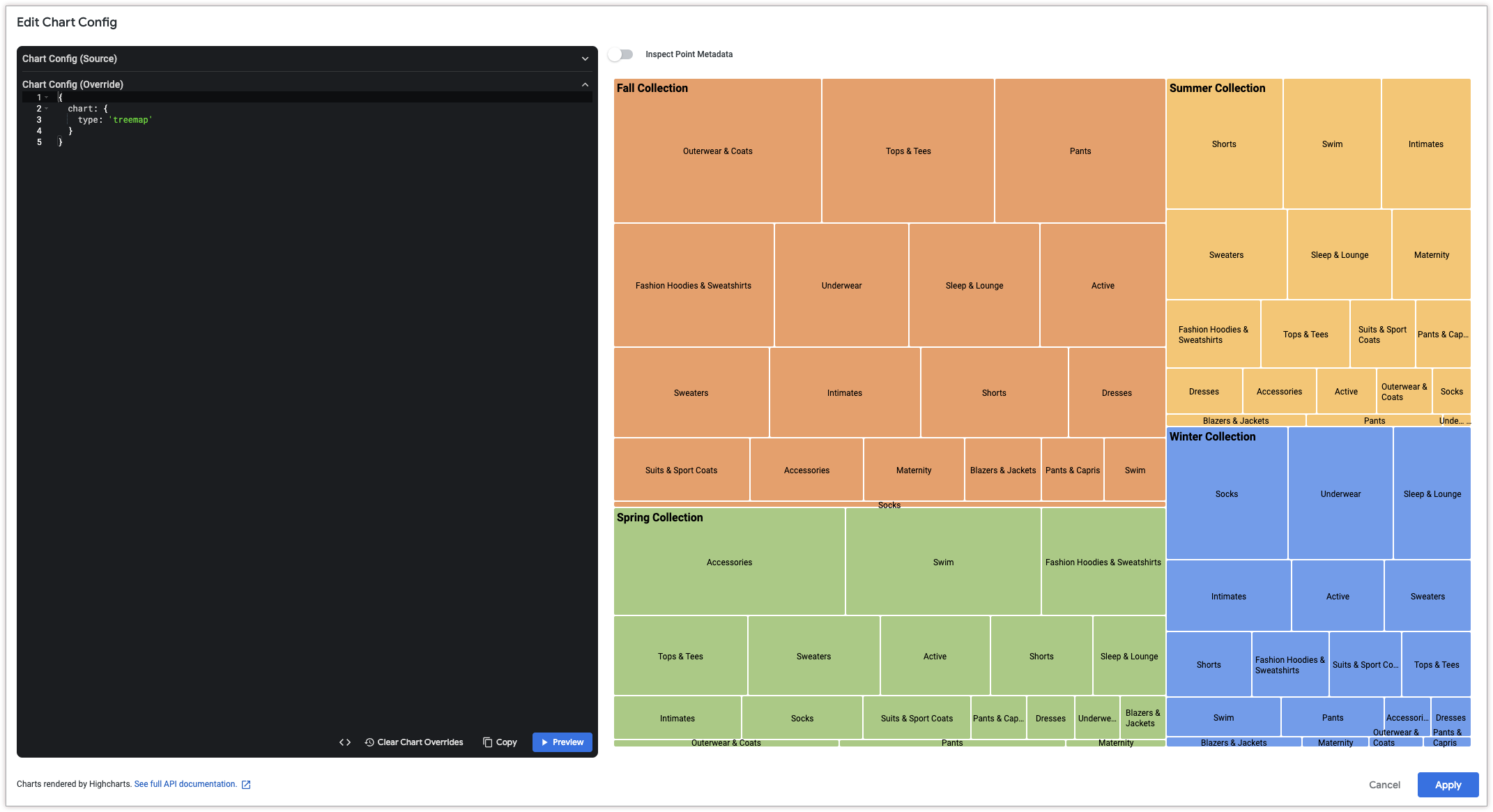

3. 在绘图标签页中，点击修改图表配置按钮。Looker 会显示修改图表配置对话框。

4. 选择 Chart Config (Override) 部分，然后输入本页编写 JSON 代码段部分中的 HighCharts JSON。

5. 如需让 Looker 正确设置 JSON 的格式，请点击 <>（格式化代码）。

6. 如需测试所做更改，请点击预览。

7. 如需应用更改，请点击应用。系统将使用自定义 JSON 值显示可视化图表。

自定义可视化图表后，您可以将其保存。
