Sunburst-Diagramm mit dem Editor für Diagramm-Konfigurationen erstellen

Hinweis :Ab Looker 24.16 wird im Editor für die Diagrammkonfiguration die Erstellung von Sunburst-Diagrammen unterstützt.

In einem Ringdiagramm werden hierarchische Daten als eine Reihe konzentrischer Ringe dargestellt. Die Größe der einzelnen Ringsegmente wird durch einen numerischen Messwert bestimmt.

Mit dem Chart Config Editor können Sie mithilfe eines Säulendiagramms in Looker ein Sunburst-Diagramm erstellen. Die besten Ergebnisse erzielen Sie, wenn Sie mindestens zwei nicht pivotierte Dimensionen und genau eine numerische Messung verwenden, um ein Ringdiagramm zu erstellen.

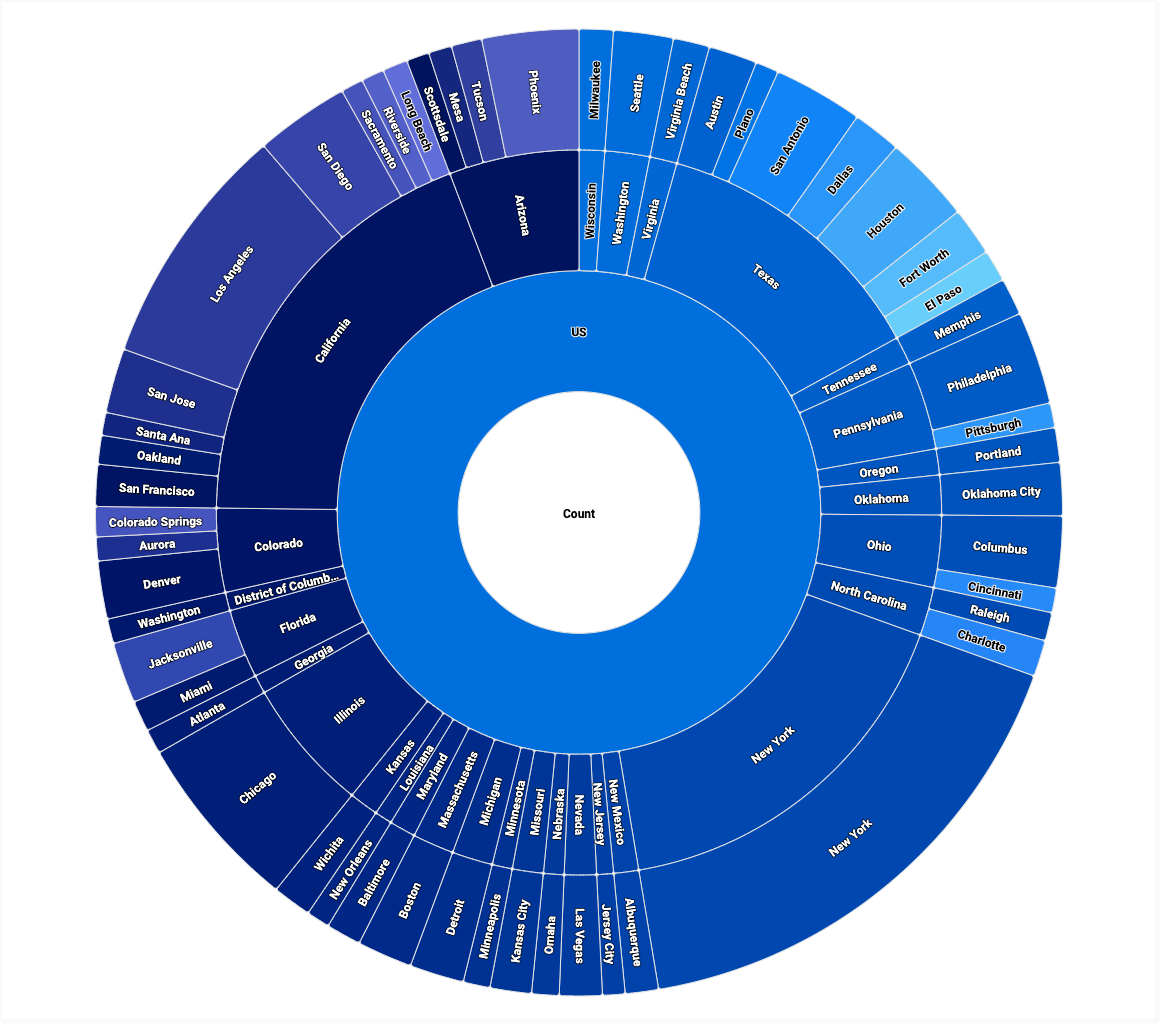

Sie können beispielsweise ein Sonnenblumen-Diagramm erstellen, in dem der Messwert Anzahl der Bestellungen nach den Dimensionen Land der Nutzer, Bundesstaat der Nutzer und Stadt der Nutzer aufgeschlüsselt wird. Die Größe jedes Ringsegments entspricht der Anzahl der Bestellungen .

Vorbereitung

Um auf den Editor für die Diagrammkonfiguration zuzugreifen, benötigen Sie die Berechtigung can_override_vis_config.

JSON-Snippet schreiben

So erstellen Sie ein Sunburst-Diagramm:

{
  chart: {
    type: 'sunburst',
  }
}

Sonnenringdiagramm erstellen

So erstellen Sie ein Sunburst-Diagramm:

1. Rufen Sie ein Säulendiagramm in einem Explore auf oder bearbeiten Sie ein Säulendiagramm in einem Look oder Dashboard.

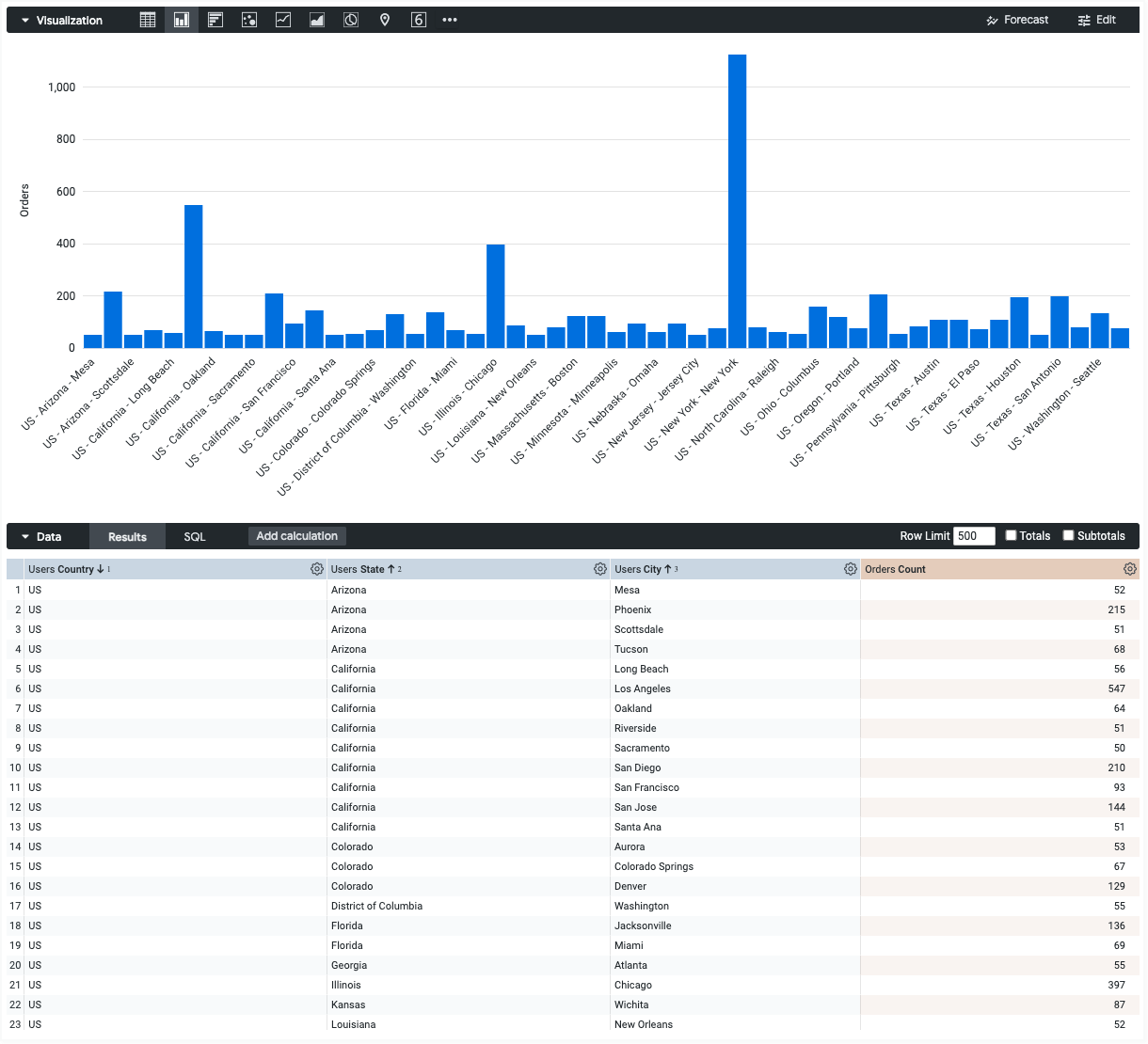

   Beginnen Sie mit einem Säulendiagramm mit mindestens zwei nicht pivotierten Dimensionen und genau einem numerischen Messwert. Die Dimensionen müssen vom am wenigsten zum am meisten detaillierten Grad sortiert werden. Ihr Ausgangsdiagramm könnte beispielsweise ein Säulendiagramm mit einem einzelnen Messwert sein, in dem für jeden Wert auf der X-Achse eine Verkettung von Dimensionswerten dargestellt wird.



   Hinweis :Obwohl dieses Beispiel zur besseren Übersicht nach jeder Dimension sortiert ist, ist das Sortieren nicht erforderlich und wirkt sich nicht auf das Sunburst-Diagramm aus.

2. Öffnen Sie das Menü Bearbeiten in der Visualisierung.

3. Klicken Sie auf dem Tab Diagramm auf die Schaltfläche Diagrammkonfiguration bearbeiten. Looker zeigt das Dialogfeld Diagrammkonfiguration bearbeiten an.

4. Wählen Sie den Bereich Chart Config (Override) aus und geben Sie den HighCharts-JSON-Code aus dem Abschnitt JSON-Snippet schreiben auf dieser Seite ein.

5. Damit Looker Ihr JSON richtig formatieren kann, klicken Sie auf <> (Code formatieren).

6. Wenn Sie Ihre Änderungen testen möchten, klicken Sie auf Vorschau.

7. Klicken Sie auf Anwenden, um die Änderungen zu übernehmen. Die Visualisierung wird mit den benutzerdefinierten JSON-Werten angezeigt.

Nachdem Sie die Visualisierung angepasst haben, können Sie sie speichern.

Daten aufschlüsseln

Sunburst-Diagramme unterstützen die folgenden Drilldown-Vorgänge:

• Wenn Sie einen Dimensionswert untersuchen möchten, klicken Sie auf das entsprechende Segment.
• Wenn Sie eine Ebene zurückgehen möchten, klicken Sie auf die Mitte des Sunburst-Diagramms.
• Wenn Sie eine oder mehrere Ebenen zurückgehen möchten, verwenden Sie den Navigationspfad oben links im Diagramm.
