Cómo crear un gráfico de Sankey con el editor de configuración de gráficos

Nota: A partir de Looker 24.14, el Editor de configuración de gráficos admite la creación de diagramas de Sankey.

Un diagrama de Sankey enfatiza el flujo de un estado a otro. En Looker, cada valor de dimensión se representa como un estado, y el tamaño del flujo se determina mediante un valor de medición numérico.

Con el Editor de configuración de gráficos, puedes crear diagramas de Sankey a partir de un gráfico de columnas en Looker. Para obtener mejores resultados, usa al menos dos dimensiones y exactamente una medición para crear un diagrama de Sankey.

Sugerencia: Las sugerencias personalizadas son compatibles con los diagramas de Sankey que se crean con el Editor de configuración de gráficos. Para usar sugerencias personalizadas en un diagrama de Sankey, configura los parámetros de configuración de las sugerencias personalizadas en la sección Personalizaciones de la pestaña Estilo del editor de visualización de exploración del gráfico de columnas.

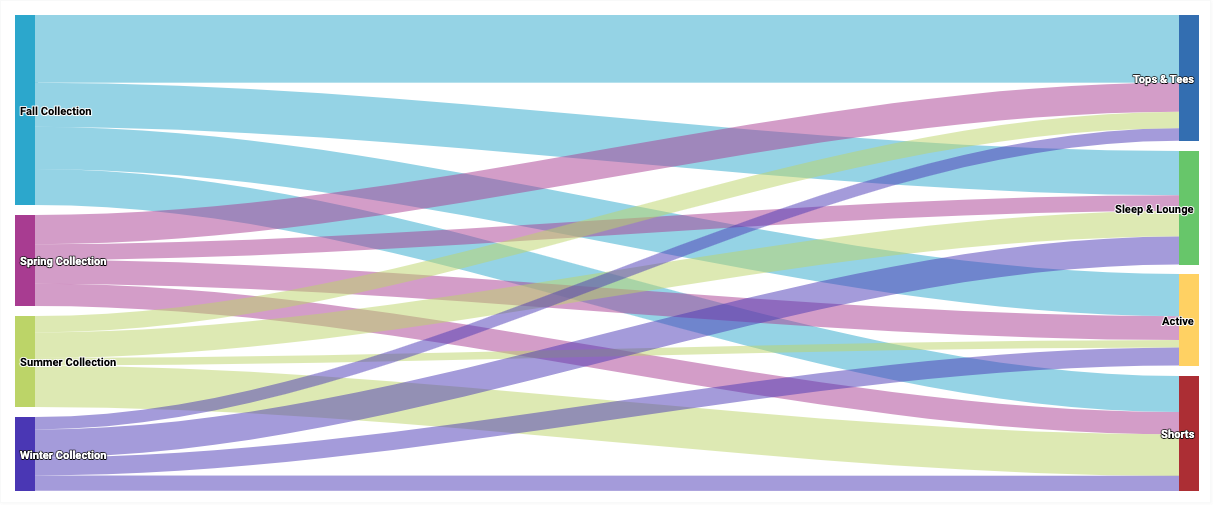

Por ejemplo, puedes crear un diagrama de Sankey que muestre los valores de la medición Cantidad de artículos del pedido en varios valores de la dimensión Colección de temporada, que fluyen hacia los valores de la dimensión Categoría. Cada valor de dimensión se representa con un rectángulo codificado por color. El ancho de cada línea en la que se une con cada rectángulo corresponde al valor de la medición Cantidad de artículos del pedido para esa dimensión.

Requisitos previos

Para acceder al Editor de configuración de gráficos, debes tener el can_override_vis_config permiso.

Cómo escribir el fragmento de JSON

Para crear un diagrama de Sankey, comienza con el siguiente fragmento de JSON:

{
  chart: {
    type: 'sankey'
  }
}

Cómo crear un diagrama de Sankey

Para crear un diagrama de Sankey, sigue estos pasos:

1. Visualiza un gráfico de columnas en una exploración o edita un gráfico de columnas en un Look o un panel.

   Para este ejemplo, te recomendamos que comiences con un gráfico de columnas con dos dimensiones y una medición. Tu gráfico inicial podría verse como este ejemplo:



2. Abre el menú Editar en la visualización.

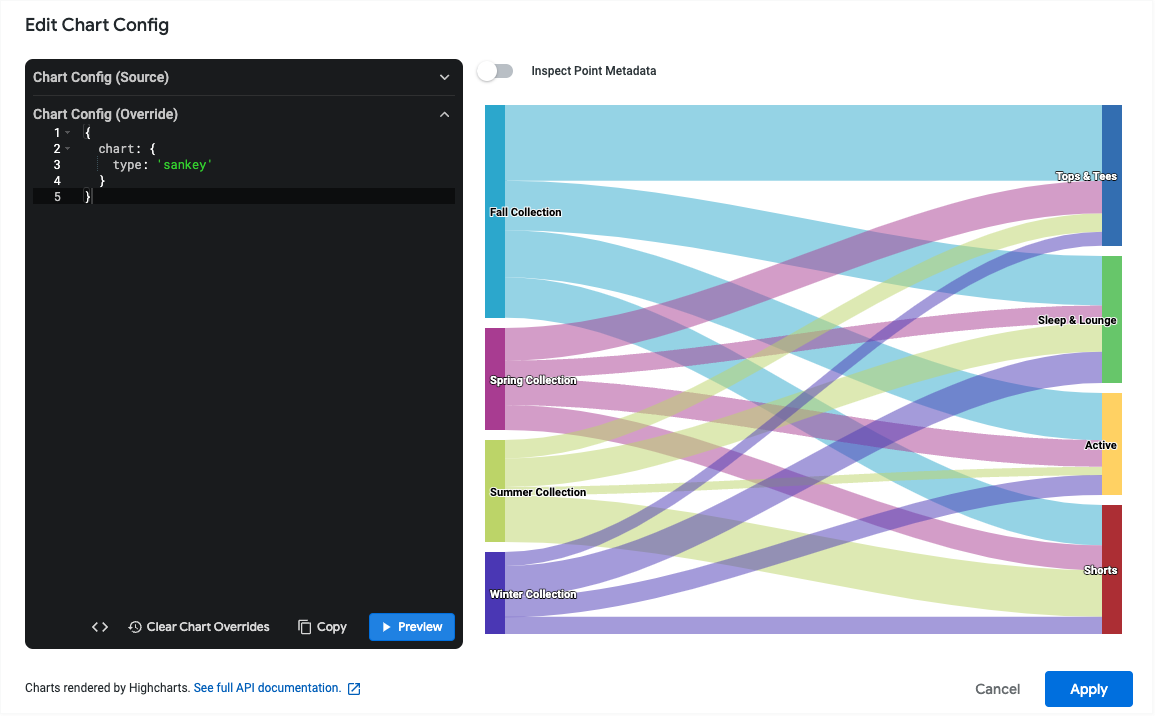

3. En la pestaña Trazar, haz clic en el botón Editar configuración del gráfico. Looker muestra el cuadro de diálogo Editar configuración del gráfico.

4. Selecciona la sección Configuración del gráfico (anular) y, luego, ingresa el JSON de HighCharts de la sección Cómo escribir el fragmento de JSON de esta página.

5. Para permitir que Looker le dé el formato adecuado a tu JSON, haz clic en <> (Formatear código).

6. Para probar los cambios, haz clic en Vista previa.

7. Para aplicar los cambios, haz clic en Aplicar. La visualización se mostrará con los valores de JSON personalizados.

Una vez que hayas personalizado la visualización, podrás guardarla.

Limitaciones y requisitos

• Los diagramas de Sankey requieren al menos dos dimensiones y exactamente una medición.
• Los diagramas de Sankey pueden mostrar un máximo de 50 filas de datos.
