Cómo crear un gráfico de rueda de dependencias con el editor de configuración de gráficos

Un gráfico de rueda de dependencia es similar a un gráfico de Sankey, pero muestra el flujo entre estados alrededor de un círculo en lugar de en una dirección lineal. En Looker, cada valor de dimensión se representa como un estado, y el tamaño del flujo se determina mediante un valor de medición numérica.

Con el Editor de configuración de gráficos, puedes crear gráficos de rueda de dependencia a partir de un gráfico de columnas en Looker.

Los gráficos de rueda de dependencia requieren al menos dos dimensiones y exactamente una medición.

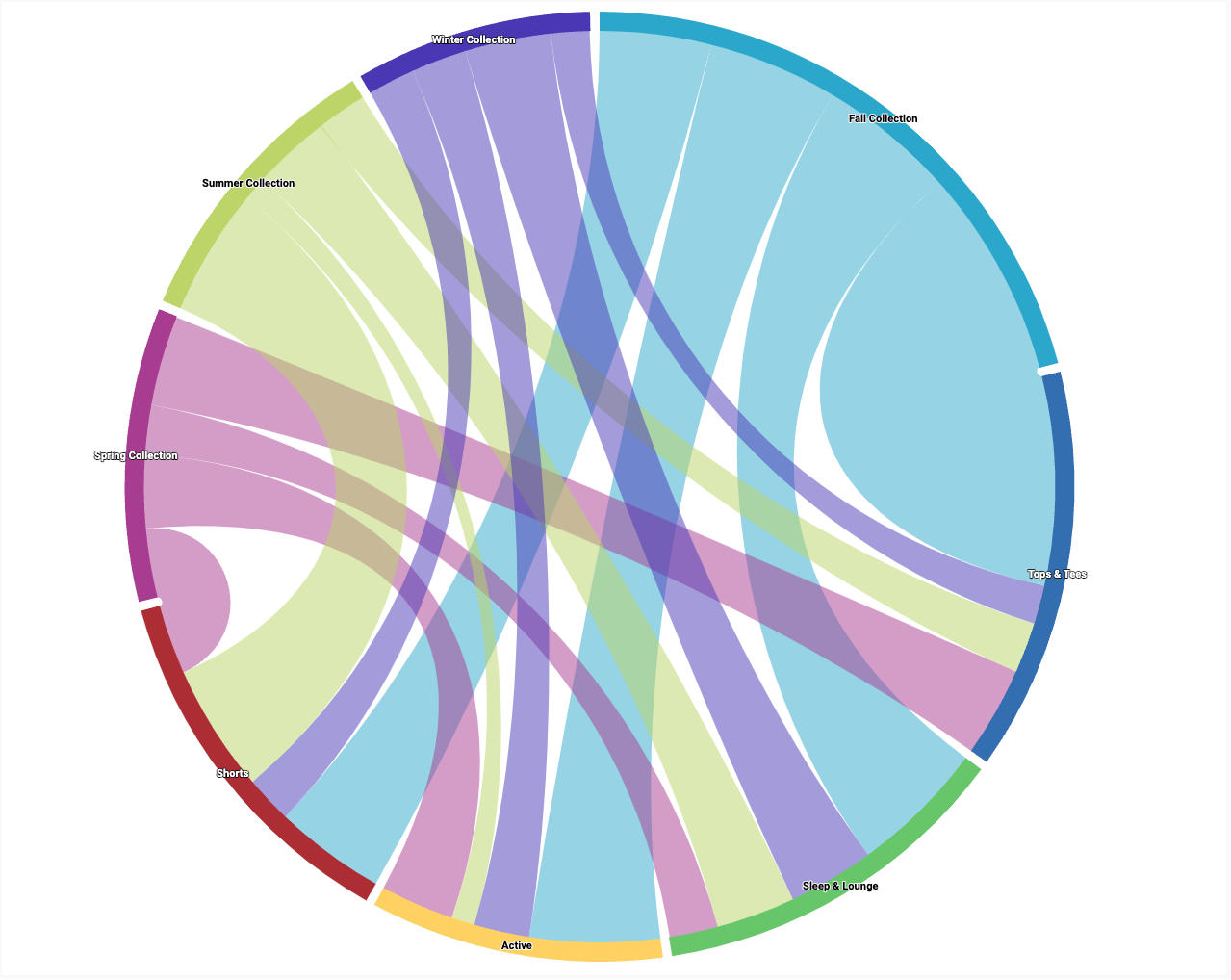

Por ejemplo, puedes crear un gráfico de rueda de dependencia que muestre los valores de la medición Order Item Count en varios valores de la dimensión Seasonal Collection, que fluyen hacia los valores de la dimensión Category. Cada valor de dimensión se representa con un arco codificado por color en el exterior del círculo. El ancho de una línea que conecta dos arcos corresponde a los valores de la medición Order Item Count para ese par de dimensiones. Cuanto mayor sea el valor, más ancha será la línea.

Requisitos previos

Para acceder al Editor de configuración de gráficos, debes tener el can_override_vis_config permiso.

Cómo escribir el fragmento de JSON

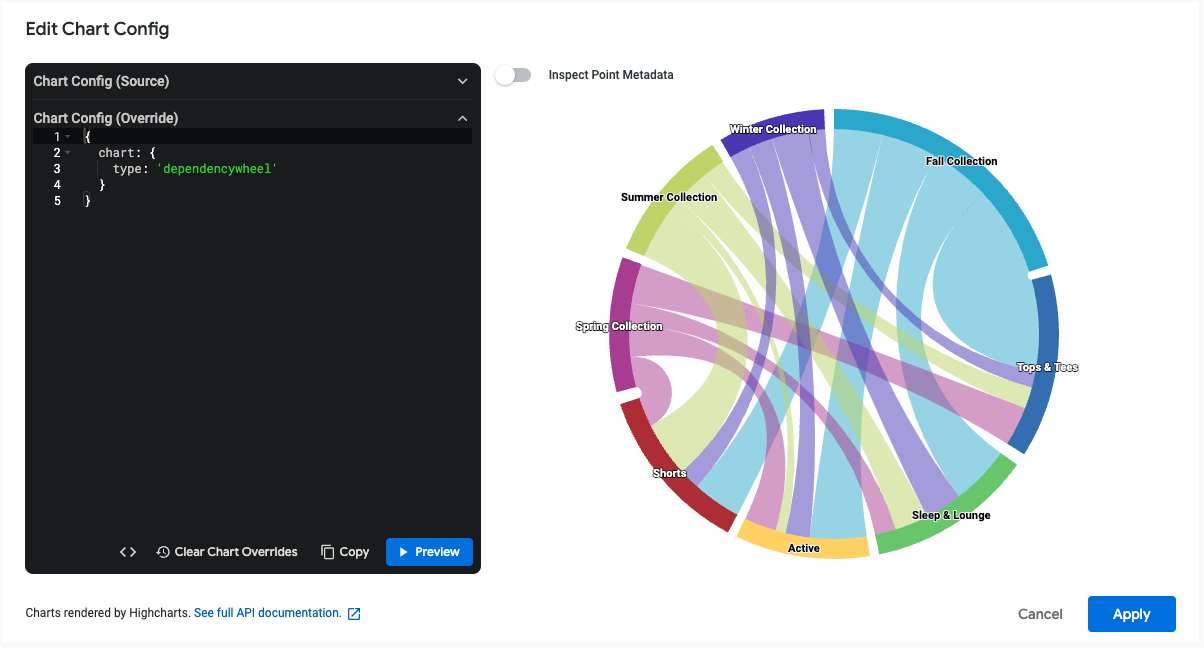

Para crear un gráfico de rueda de dependencia, comienza con el siguiente fragmento de JSON:

{
  chart: {
    type: 'dependencywheel'
  }
}
