Backup for GKE を使用して Persistent Disk から Hyperdisk に MySQL データを移行する

Autopilot Standard

HyperdiskHyperdisk をサポートするマシンタイプの詳細については、 Compute Engine のドキュメントをご覧ください。

このチュートリアルでは、移行を説明するために、Sakila database と World database を使用してサンプルデータセットを提供します。 Sakila は、架空の DVD レンタルショップを表す MySQL が提供するサンプルデータベースです。World データベースには、国と都市に関するデータが含まれています。このチュートリアルでは、複雑なマルチテナント環境をシミュレートするために、別々の Namespace にまたがる 2 つの異なるデータセットを使用します。

このチュートリアルは、ストレージの作成と割り当てを行い、データセキュリティとデータアクセスを管理するストレージスペシャリストとストレージ管理者を対象としています。のコンテンツで使用されている一般的なロールとタスクの例の詳細については、GKE ユーザーの一般的なロールとタスクをご覧ください。 Google Cloud

Hyperdisk に移行する理由

Hyperdisk は Google の高性能ブロックストレージで、Persistent Disk と比較して IOPS とスループットが大幅に向上しています。このパフォーマンスの向上は、MySQL データベースなどの I/O を多用するステートフルアプリケーションにとって非常に重要です。ただし、Hyperdisk は N4 などの新しい世代のマシンでのみサポートされています。Hyperdisk に移行するには、ワークロードを新しいノードプールまたはクラスタに移動する必要があります。

Backup for GKE を使用する理由

ディスクスナップショットを使用して移行することもできますが、Backup for GKE は宣言型で自動化されたアプローチを提供します。移行の主な機能は変換ルール__で、次のことができます。

復元中に、PersistentVolumeClaims（PVC）の StorageClass を Persistent Disk から Hyperdisk に動的に変更します。
Deployment などの Kubernetes マニフェストを更新して、Hyperdisk に必要な新しい N4 マシンタイプをターゲットにします。

この方法では、シークレットや構成などのアプリケーション状態のバックアップのオーケストレーションを処理し、インフラストラクチャ要件が変更された新しい環境に復元することで、手動によるエラーを最小限に抑えることができます。

デプロイアーキテクチャ

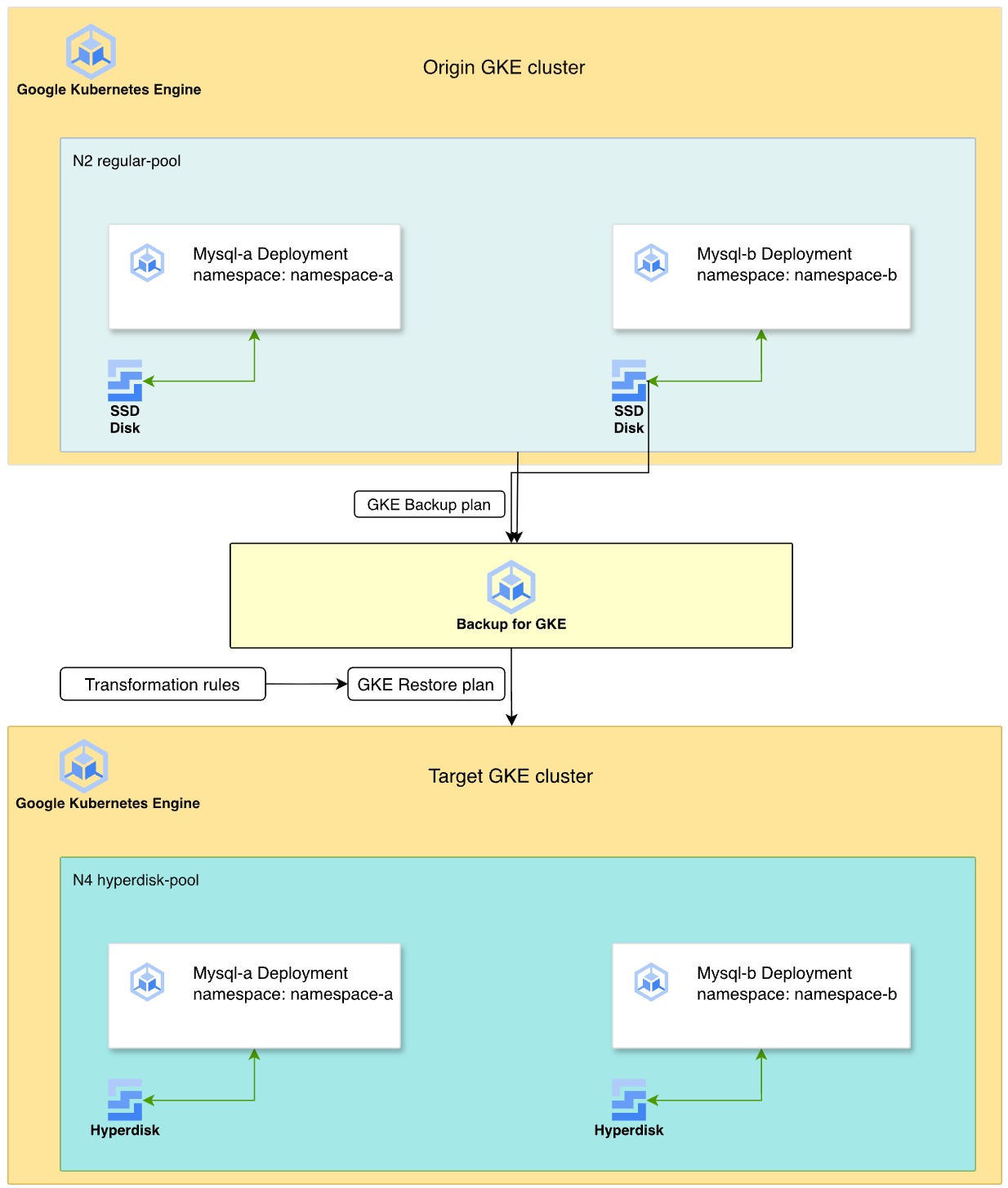

次の図は、Backup for GKE を使用して、ステートフル MySQL ワークロードを N2 マシンタイプの Persistent Disk から N4 マシンタイプの Hyperdisk に移行するプロセスを示しています。

元のクラスタ: 2 つの MySQL Deployment が、N2 マシンシリーズノードプールの別々の Namespace（namespace-a と namespace-b）に存在します。これらの Deployment は、データストレージに SSD 永続ディスクを使用します。
バックアップ戦略: クラスタで Backup for GKE エージェントを有効にし、Namespace、ボリュームデータ、シークレットをキャプチャするバックアッププランを作成します。次に、手動バックアップを実行して、ポイントインタイムリカバリポイントを作成します。
変換と復元: 変換ルールを使用して復元プランを定義し、移行先の環境に合わせてリソースを調整します。これらのルールは次のことを行います。
- StorageClass を premium-rwo（PD）から balanced-storage という名前の Hyperdisk ストレージクラスに切り替えます。
- 復元されたワークロードが新しい N4 ノードプールでスケジュールされるように、Pod アフィニティルールを変更します。
移行先の環境: N4 マシンタイプを使用して新しい GKE クラスタをプロビジョニングします。復元プロセスでは、バックアップからディスクを Hyperdisk ボリュームとして再作成し、互換性のある N4 ノードに MySQL インスタンスをデプロイします。

Backup for GKE を使用して Persistent Disk から Hyperdisk に MySQL データを移行するアーキテクチャ図。 — **図 1**: Backup for GKE を使用した Persistent Disk から Hyperdisk への MySQL データの移行。

目標

このチュートリアルでは、次の方法について説明します。

バックアップ用に GKE ステートフルアプリケーションを準備する。
Backup for GKE アドオンを有効にする。
バックアッププランを作成し、ソースクラスタをバックアップする。
変換ルールを使用してストレージを Hyperdisk に移行する復元プランを作成する。
ワークロードを新しいクラスタに復元し、データを確認する。

費用

このドキュメントでは、課金対象である次のコンポーネントを使用します。 Google Cloud

GKE
Compute Engine (Persistent Disk and Hyperdisk)
Backup for GKE

料金計算ツールを使うと、予想使用量に基づいて費用の見積もりを生成できます。

新規の Google Cloud ユーザーは無料トライアルをご利用いただける場合があります。

始める前に

アカウントにログインします。 Google Cloud を初めて使用する場合は、アカウントを作成して、実際のシナリオで Google プロダクトのパフォーマンスを評価してください。 Google Cloud新規のお客様には、ワークロードの実行、テスト、デプロイができる無料クレジット $300 分を差し上げます。

In the Google Cloud console, on the project selector page, select or create a Google Cloud project.

Roles required to select or create a project

Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
Create a project: To create a project, you need the Project Creator role (roles/resourcemanager.projectCreator), which contains the resourcemanager.projects.create permission. Learn how to grant roles.

Go to project selector

Verify that billing is enabled for your Google Cloud project.

Enable the Compute Engine, GKE, Backup for GKE, and IAM APIs.

Roles required to enable APIs

To enable APIs, you need the Service Usage Admin IAM role (roles/serviceusage.serviceUsageAdmin), which contains the serviceusage.services.enable permission. Learn how to grant roles.

Enable the APIs

In the Google Cloud console, on the project selector page, select or create a Google Cloud project.

Roles required to select or create a project

Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
Create a project: To create a project, you need the Project Creator role (roles/resourcemanager.projectCreator), which contains the resourcemanager.projects.create permission. Learn how to grant roles.

Go to project selector

Verify that billing is enabled for your Google Cloud project.

Enable the Compute Engine, GKE, Backup for GKE, and IAM APIs.

Roles required to enable APIs

To enable APIs, you need the Service Usage Admin IAM role (roles/serviceusage.serviceUsageAdmin), which contains the serviceusage.services.enable permission. Learn how to grant roles.

Enable the APIs

プロジェクトで次のロール（複数の場合あり）が割り当てられていることを確認します: roles/container.admin、roles/iam.serviceAccountAdmin、roles/compute.admin、roles/gkebackup.admin、roles/monitoring.viewer
ロールを確認する
1. コンソールで、[IAM] ページに移動します。 Google Cloud
  IAM に移動
2. プロジェクトを選択します。
3. [Principal] 列で、自分または自分が所属するグループの行をすべて確認します。所属するグループについては、管理者にお問い合わせください。
4. 自分のメールアドレスを含む行の [**ロール**] 列で、ロールのリストに必要なロールが含まれているかどうか確認します。
ロールを付与する
1. コンソールで、[IAM] ページに移動します。 Google Cloud
  IAM に移動
2. プロジェクトを選択します。
3. [Grant access] をクリックします。
4. [新しいプリンシパル] フィールドに、ユーザー ID を入力します。これは通常、Google アカウントのメールアドレスです。
5. [**ロールを選択**] をクリックし、ロールを検索します。
6. 追加のロールを付与するには、 [Add another role] をクリックして各ロールを追加します。
7. [保存] をクリックします。

Cloud Shell を設定する

コンソールで Cloud Shell をアクティブにします。 Google Cloud

Cloud Shell をアクティブにする

Cloud Shell セッションが開始し、コマンドラインプロンプトが表示されます。セッションが初期化されるまで数秒かかることがあります。
デフォルトプロジェクトを設定します。
```
  gcloud config set project PROJECT_ID
```
PROJECT_ID は、実際のプロジェクト ID に置き換えます。

環境を設定する

このセクションでは、環境変数を準備し、サンプルリポジトリのクローンを作成します。

プロジェクト、クラスタ名、ゾーンの環境変数を設定します。
```
export PROJECT_ID=PROJECT_ID
export KUBERNETES_CLUSTER_PREFIX=backup-gke-migration
export TARGET_CLUSTER_PREFIX=restore-gke-migration
export ZONE=us-central1-a
```
PROJECT_ID は、実際の Google Cloud プロジェクト ID に置き換えます。

サンプルコードリポジトリのクローンを作成し、ディレクトリに移動します。

git clone https://github.com/GoogleCloudPlatform/kubernetes-engine-samples
cd kubernetes-engine-samples/databases/backup-migration

ソース GKE クラスタを作成する

N2 マシンタイプと接続された Persistent Disk ボリュームを使用するノードプールを使用して、ゾーンクラスタを作成します。

クラスタを作成します。

gcloud container clusters create ${KUBERNETES_CLUSTER_PREFIX}-cluster \
  --location ${ZONE} \
  --node-locations ${ZONE} \
  --shielded-secure-boot \
  --shielded-integrity-monitoring \
  --machine-type "e2-micro" \
  --num-nodes "1"

ソースワークロードに n2-standard-4 マシンタイプを使用してノードプールを作成します。

gcloud container node-pools create regular-pool \
  --cluster ${KUBERNETES_CLUSTER_PREFIX}-cluster \
  --machine-type n2-standard-4 \
  --zone ${ZONE} \
  --num-nodes 1

ソースクラスタで Backup for GKE アドオンを有効にします。

gcloud container clusters update ${KUBERNETES_CLUSTER_PREFIX}-cluster \
  --project=${PROJECT_ID}  \
  --location=${ZONE} \
  --update-addons=BackupRestore=ENABLED

クラスタの認証情報を取得します。

gcloud container clusters get-credentials ${KUBERNETES_CLUSTER_PREFIX}-cluster --zone ${ZONE}

Backup for GKE エージェントが有効になっていることを確認します。
```
gcloud container clusters describe ${KUBERNETES_CLUSTER_PREFIX}-cluster \
  --project=${PROJECT_ID}  \
  --location=${ZONE}
```
出力は次のようになり、バックアップエージェントが有効になっていることを確認できます。
```
addonsConfig:
  gkeBackupAgentConfig:
    enabled: true
```

サンプルデータを使用して MySQL をデプロイする

本番環境をシミュレートするために、別々の Namespace に 2 つの MySQL データベースをデプロイします。

namespace-a Namespace と namespace-b Namespace を作成します。

kubectl create namespace namespace-a
kubectl create namespace namespace-b

namespace-a と namespace-b に MySQL ワークロードをデプロイします。

mysql-a-deployment.yaml ファイルをデプロイします。

kubectl apply -f manifests/02-mysql/mysql-a-deployment.yaml -n namespace-a

次のマニフェストは、regular-pool ノードに動的にプロビジョニングされた Persistent Disk SSD ディスクを使用して、namespace-a に MySQL Pod を作成します。root パスワードは migration に設定されています。

apiVersion: v1
kind: Service
metadata:
  name: mysql-a
  labels:
    app: mysql
spec:
  ports:
    - port: 3306
  selector:
    app: mysql
  clusterIP: None
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: mysql-a-pv-claim
  labels:
    app: mysql
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 30Gi
  storageClassName: premium-rwo
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: existing-mysql-a
  labels:
    app: mysql
spec:
  selector:
    matchLabels:
      app: mysql
  strategy:
    type: Recreate
  template:
    metadata:
      labels:
        app: mysql
    spec:
      containers:
      - image: mysql:8.0
        name: mysql
        env:
        - name: MYSQL_ROOT_PASSWORD
          value: migration
        - name: MYSQL_DATABASE
          value: mysql
        - name: MYSQL_USER
          value: app
        - name: MYSQL_PASSWORD
          value: migration
        ports:
        - containerPort: 3306
          name: mysql-a
        volumeMounts:
        - name: mysql-persistent-storage
          mountPath: /var/lib/mysql
      affinity:
        nodeAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
          - weight: 1
            preference:
              matchExpressions:
              - key: "node.kubernetes.io/instance-type"
                operator: In
                values:
                - "n2-standard-4"
      volumes:
      - name: mysql-persistent-storage
        persistentVolumeClaim:
          claimName: mysql-a-pv-claim

mysql-b-deployment.yaml ファイルをデプロイします。

kubectl apply -f manifests/02-mysql/mysql-b-deployment.yaml -n namespace-b

次のマニフェストは、regular-pool ノードに動的にプロビジョニングされた Persistent Disk SSD ディスクを使用して、namespace-b に MySQL Pod を作成します。root パスワードは migration に設定されています。

apiVersion: v1
kind: Service
metadata:
  name: mysql-b
  labels:
    app: mysql
spec:
  ports:
    - port: 3306
  selector:
    app: mysql
  clusterIP: None
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: mysql-b-pv-claim
  labels:
    app: mysql
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 30Gi
  storageClassName: premium-rwo
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: existing-mysql-b
  labels:
    app: mysql
spec:
  selector:
    matchLabels:
      app: mysql
  strategy:
    type: Recreate
  template:
    metadata:
      labels:
        app: mysql
    spec:
      containers:
      - image: mysql:8.0
        name: mysql
        env:
        - name: MYSQL_ROOT_PASSWORD
          value: migration
        - name: MYSQL_DATABASE
          value: mysql
        - name: MYSQL_USER
          value: app
        - name: MYSQL_PASSWORD
          value: migration
        ports:
        - containerPort: 3306
          name: mysql-b
        volumeMounts:
        - name: mysql-persistent-storage
          mountPath: /var/lib/mysql
      affinity:
        nodeAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
          - weight: 1
            preference:
              matchExpressions:
              - key: "node.kubernetes.io/instance-type"
                operator: In
                values:
                - "n2-standard-4"
      volumes:
      - name: mysql-persistent-storage
        persistentVolumeClaim:
          claimName: mysql-b-pv-claim

MySQL クライアント Pod をデプロイして、サンプルデータセットをアップロードします。

kubectl apply -f manifests/02-mysql/mysql-client.yaml
kubectl wait pods mysql-client --for condition=Ready --timeout=300s

次のマニフェストは、MySQL クライアント Pod をデプロイします。

apiVersion: v1
kind: Pod
metadata:
  name: mysql-client
spec:
  containers:
  - name: main
    image: mysql:8.0
    command: ["sleep", "360000"]
    resources:
      requests:
        memory: 1Gi
        cpu: 500m
      limits:
        memory: 1Gi
        cpu: "1"
    env:
    - name: MYSQL_ROOT_PASSWORD
      value: migration

クライアント Pod に接続します。
```
kubectl exec -it mysql-client -- bash
```

Pod 内で、Sakila と World のサンプルデータセットをダウンロードします。

curl --output dataset.tgz "https://downloads.mysql.com/docs/sakila-db.tar.gz"
tar -xvzf dataset.tgz -C ./

curl --output world-db.tar.gz "https://downloads.mysql.com/docs/world-db.tar.gz"
tar xvzf world-db.tar.gz -C ./

Sakila データセットを mysql-a データベースにインポートします。

mysql -u root -h mysql-a.namespace-a -p
# Enter password: migration

SOURCE /sakila-db/sakila-schema.sql;
SOURCE /sakila-db/sakila-data.sql;

インポートした Sakila データを確認します。

USE sakila;
SELECT table_name, table_rows FROM INFORMATION_SCHEMA.TABLES WHERE TABLE_SCHEMA = 'sakila';

MySQL を終了します。

exit

World データセットを mysql-b データベースにインポートします。

mysql -u root -h mysql-b.namespace-b -p
# Enter password: migration

SOURCE /world-db/world.sql;

インポートした World データを確認します。

USE world;
SELECT table_name, table_rows FROM INFORMATION_SCHEMA.TABLES WHERE TABLE_SCHEMA = 'world';

出力は次のようになります。

+-----------------+------------+
| table_name      | table_rows |
+-----------------+------------+
| city            |       4079 |
| country         |        239 |
| countrylanguage |        984 |
+-----------------+------------+

MySQL を終了します。

exit

クライアント Pod シェルを終了します。
```
exit
```

GKE クラスタをバックアップする

シークレットやボリュームなど、クラスタ全体をバックアップします。

バックアッププランを作成します。
```
gcloud beta container backup-restore backup-plans create main-plan \
  --project=${PROJECT_ID} \
  --location=us-central1 \
  --cluster=projects/${PROJECT_ID}/locations/${ZONE}/clusters/${KUBERNETES_CLUSTER_PREFIX}-cluster \
  --selected-namespaces=namespace-a,namespace-b,default \
  --include-secrets \
  --include-volume-data \
  --target-rpo-minutes=1440 \
  --backup-retain-days=7 \
  --backup-delete-lock-days=3 \
  --locked
```
- --selected-namespaces: システムリソースとの競合を避けるために、特定の Namespace をバックアップします。
- --include-volume-data: Persistent Disk データがバックアップされるようにします。
- --target-rpo-minutes: 目標復旧時点（RPO）に基づくバックアップスケジュールを構成します。RPO は、データが失われる可能性のある最大許容時間枠であり、バックアップの頻度を決定します。1440 分（1 日）の場合、バックアップは毎日実行されるようにスケジュールされます。

バックアップを作成します。

gcloud beta container backup-restore backups create first-backup \
    --project=${PROJECT_ID} \
    --location=us-central1 \
    --backup-plan=main-plan \
    --wait-for-completion

出力に Backup state: SUCCEEDED と表示されるまで待ちます。

バックアップが作成されていることを確認します。

gcloud beta container backup-restore backups list \
    --project=${PROJECT_ID} \
    --location=us-central1 \
    --backup-plan=main-plan

Hyperdisk 変換で復元する

新しいクラスタにバックアップを復元します。復元により、ストレージが Persistent Disk から Hyperdisk に変換され、ワークロードが N4 ノードに移動します。

N4 ノードにターゲット GKE クラスタを作成します。

gcloud container clusters create ${TARGET_CLUSTER_PREFIX}-cluster \
  --location ${ZONE} \
  --node-locations ${ZONE} \
  --shielded-secure-boot \
  --shielded-integrity-monitoring \
  --machine-type "e2-micro" \
  --num-nodes "1"

Hyperdisk に必要な n4-standard-4 マシンタイプを使用してノードプールを作成します。

gcloud container node-pools create hyperdisk-pool \
  --cluster ${TARGET_CLUSTER_PREFIX}-cluster \
  --machine-type n4-standard-4 \
  --zone ${ZONE} \
  --num-nodes 1

ターゲットクラスタの認証情報を取得します。

gcloud container clusters get-credentials ${TARGET_CLUSTER_PREFIX}-cluster --zone ${ZONE}

balanced-storage という名前の Hyperdisk StorageClass を適用します。

kubectl apply -f manifests/01-storage-class/storage-class-hdb.yaml

次のマニフェストは、Hyperdisk StorageClass を定義します。

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: balanced-storage
provisioner: pd.csi.storage.gke.io
volumeBindingMode: WaitForFirstConsumer
allowVolumeExpansion: true
parameters:
  type: hyperdisk-balanced
  provisioned-throughput-on-create: "250Mi"
  provisioned-iops-on-create: "7000"

manifests/03-transformation-rule/volume.yaml ファイルで変換ルールを確認します。このファイルでは、復元中にリソースがどのように変更されるかを定義します。

transformationRules:
- description: Change the StorageClass on PVCs from premium-rwo to balanced-storage
  resourceFilter:
    namespaces: ["namespace-a","namespace-b"]
    groupKinds:
    - resourceGroup: ""
      resourceKind: PersistentVolumeClaim
  fieldActions:
  - op: REPLACE
    path: "/spec/storageClassName"
    value: "balanced-storage"
- description: Change node type from n2-standard-4 to n4-standard-4
  resourceFilter:
    namespaces: ["namespace-a","namespace-b"]
    jsonPath: ".metadata[?(@.name == 'existing-mysql')]"
    groupKinds:
    - resourceGroup: apps
      resourceKind: Deployment
  fieldActions:
  - op: REPLACE
    path: "/spec/template/spec/affinity/nodeAffinity/preferredDuringSchedulingIgnoredDuringExecution/0/preference/matchExpressions/0/values/0"
    value: "n4-standard-4"

PVC 変換: storageClassName を balanced-storage（Hyperdisk）に変更します。
Deployment 変換: ノードアフィニティを更新して、n4-standard-4 ノードで Pod をスケジュールします。

これらの変換ルールを使用して復元プランを作成します。

gcloud beta container backup-restore restore-plans create main-restore \
  --project=${PROJECT_ID} \
  --location=us-central1 \
  --backup-plan=projects/${PROJECT_ID}/locations/us-central1/backupPlans/main-plan \
  --cluster=projects/${PROJECT_ID}/locations/${ZONE}/clusters/${TARGET_CLUSTER_PREFIX}-cluster \
  --namespaced-resource-restore-mode=merge-replace-on-conflict \
  --all-namespaces \
  --cluster-resource-conflict-policy=use-existing-version  \
  --cluster-resource-scope-selected-group-kinds=cluster-resource-scope-all-group-kinds \
  --volume-data-restore-policy=restore-volume-data-from-backup \
  --transformation-rules-file=manifests/03-transformation-rule/volume.yaml

復元を実行します。

gcloud beta container backup-restore restores create first-restore \
   --project=${PROJECT_ID} \
   --location=us-central1 \
   --restore-plan=main-restore \
   --backup=projects/${PROJECT_ID}/locations/us-central1/backupPlans/main-plan/backups/first-backup

移行を確認する

新しいクラスタでアプリケーションが実行され、データが破損していないことを確認します。

Pod が実行されているかどうかを確認します。
```
kubectl get pods -A
```

新しいクラスタの MySQL クライアント Pod に接続します。

# Verify that the client Pod is running
kubectl apply -f manifests/02-mysql/mysql-client.yaml
kubectl wait pods mysql-client --for condition=Ready --timeout=300s
kubectl exec -it mysql-client -- bash

namespace-a で復元された Sakila データベースを確認します。

mysql -u root -h mysql-a.namespace-a -p
# Password: migration

USE sakila;
SELECT table_name, table_rows FROM INFORMATION_SCHEMA.TABLES WHERE TABLE_SCHEMA = 'sakila';

namespace-b で復元された World データベースを確認します。

mysql -u root -h mysql-b.namespace-b -p
# Password: migration

USE world;
SELECT table_name, table_rows FROM INFORMATION_SCHEMA.TABLES WHERE TABLE_SCHEMA = 'world';

クリーンアップ

このチュートリアルで使用したリソースについて、Google Cloud アカウントに課金されないようにするには、リソースを含むプロジェクトを削除するか、プロジェクトを維持して個々のリソースを削除します。

GKE クラスタを削除します。

gcloud container clusters delete ${KUBERNETES_CLUSTER_PREFIX}-cluster --location ${ZONE} --quiet
gcloud container clusters delete ${TARGET_CLUSTER_PREFIX}-cluster --location ${ZONE} --quiet

バックアッププランと復元プランを削除します。

# Delete the restore plan
gcloud beta container backup-restore restore-plans delete main-restore \
    --project=${PROJECT_ID} \
    --location=us-central1 \
    --quiet

# Delete the Backup
gcloud beta container backup-restore backups delete first-backup \
    --project=${PROJECT_ID} \
    --location=us-central1 \
    --backup-plan=main-plan \
    --quiet

# Delete the backup plan
gcloud beta container backup-restore backup-plans delete main-plan \
    --project=${PROJECT_ID} \
    --location=us-central1 \
    --quiet

次のステップ

Backup for GKE の詳細を確認する。
Hyperdisk ストレージプールについて確認する。

Backup for GKE を使用して Persistent Disk から Hyperdisk に MySQL データを移行する コレクションでコンテンツを整理 必要に応じて、コンテンツの保存と分類を行います。

Hyperdisk に移行する理由

Backup for GKE を使用する理由

デプロイ アーキテクチャ

目標

費用

始める前に

ロールを確認する

ロールを付与する

Cloud Shell を設定する

環境を設定する

ソース GKE クラスタを作成する

サンプルデータを使用して MySQL をデプロイする

GKE クラスタをバックアップする

Hyperdisk 変換で復元する

移行を確認する

クリーンアップ

次のステップ

Backup for GKE を使用して Persistent Disk から Hyperdisk に MySQL データを移行する

デプロイアーキテクチャ
