輸入設定

總覽

本頁面提供在Google Cloud上設定 Kubernetes Ingress 的完整指南。本頁面詳細說明如何使用 FrontendConfig 自訂資源管理前端功能 (例如 SSL 政策和 HTTPS 重新導向),以及如何使用 BackendConfig 自訂資源微調後端設定 (例如服務逾時、Cloud CDN、Google Cloud Armor 安全性政策和 Identity-Aware Proxy (IAP))。

如要概略瞭解這些功能和 GKE Ingress 的基礎架構,請參閱:

本頁面適用於網路專家,他們負責為組織設計及建構網路,以及安裝、設定和支援網路設備。如要進一步瞭解Google Cloud 內容中提及的常見角色和工作範例,請參閱「常見的 GKE 使用者角色和工作」。

功能比較

以下各節將比較 Google Cloud上 Ingress 類別的架構屬性和支援功能。在適用情況下,表格會指出正式發布 (GA) 或 Beta 版推出階段。如果功能有列出 GKE 版本,則表示從該版本開始支援。如果功能未列出版本,則所有可用的 GKE 版本都支援該功能。

架構和範圍

下表比較各個 Ingress 類別的架構屬性:

依 Ingress 類別劃分的架構和範圍
屬性 外部 Ingress 內部輸入 多叢集 Ingress
Ingress 控制器 由 Google 代管的 Ingress 控制器 由 Google 代管的 Ingress 控制器 由 Google 代管的 Ingress 控制器
Google Cloud 負載平衡器類型 外部 HTTP(S) 負載平衡器 內部 HTTP(S) 負載平衡器 外部 HTTP(S) 負載平衡器
叢集範圍 單一叢集 單一叢集 多叢集
負載平衡器範圍 全球 區域性 全球
環境支援 GKE GKE GKE
Shared VPC 支援 正式發布 正式發布 正式發布

Service 註解

下表列出各 Ingress 類別支援的 Service 註解功能:

Ingress 類別支援的 Service 註解功能
功能 外部 Ingress 內部輸入 多叢集 Ingress
容器原生負載平衡 (NEG) GA GA GA
從負載平衡器到後端的 HTTPS GA 正式發布 GA
HTTP/2 GA

正式發布

僅限 TLS

GA

Ingress 註解

下表列出各 Ingress 類別支援的 Ingress 註解功能:

Ingress 類別支援的 Ingress 註解功能
功能 外部 Ingress 內部輸入 多叢集 Ingress
靜態 IP 位址 GA GA GA
Kubernetes Secret 憑證 GA GA GA
自行管理的 SSL 憑證 GA GA GA
Google 代管的 SSL 憑證 GA 不支援 GA

FrontendConfig 功能

下表列出各 Ingress 類別支援的 FrontendConfig 功能:

Ingress 類別支援的 FrontendConfig 功能
功能 外部 Ingress 內部輸入 多叢集 Ingress
SSL 政策 GA GA 與閘道 GA
從 HTTP 重新導向至 HTTPS

GA

1.17.13-gke.2600+

不支援 GA

BackendConfig 功能

下表列出各 Ingress 類別支援的 BackendConfig 功能:

Ingress 類別支援的 BackendConfig 功能
功能 外部 Ingress 內部輸入 多叢集 Ingress
後端服務逾時 GA GA GA
Cloud CDN GA 不支援 GA
連線排除逾時 GA GA GA
自訂負載平衡器健康狀態檢查設定 GA GA GA
Google Cloud Armor 安全性政策

GA

1.19.10-gke.700+

不支援 GA
HTTP 存取記錄設定 GA GA GA
Identity-Aware Proxy (IAP) GA GA GA
工作階段相依性 GA GA GA
使用者定義的要求標頭 GA 不支援 GA
自訂回應標頭

GA

1.25-gke+

不支援 不支援

使用預設控制器設定 Ingress

您無法使用 Google Cloud SDK 或 Google Cloud 控制台,手動設定 LoadBalancer 功能。您必須使用 BackendConfig 或 FrontendConfig Kubernetes 資源。

使用預設控制器建立 Ingress 時,您可以使用 Ingress 物件的註解,選擇負載平衡器類型 (外部應用程式負載平衡器或內部應用程式負載平衡器)。您可以使用各個 Service 物件的註解,選擇要讓 GKE 建立可用區 NEG,還是使用執行個體群組。

FrontendConfig 和 BackendConfig 自訂資源定義 (CRD) 可讓您進一步自訂負載平衡器。這些 CRD 可讓您以階層式方式定義其他負載平衡器功能,比註解更有結構。如要使用 Ingress (和這些 CRD),必須啟用 HTTP 負載平衡外掛程式。GKE 叢集預設會啟用 HTTP 負載平衡,請勿停用。

FrontendConfig 會在 Ingress 物件中參照,且只能與外部 Ingress 搭配使用。BackendConfig 是由 Service 物件參照。多個 Service 或 Ingress 物件可以參照相同的 CRD,以確保設定一致。FrontendConfig 和 BackendConfig CRD 與對應的 Ingress 和 Service 資源共用相同的生命週期,且通常會一起部署。

下圖說明運作方式:

  • Ingress 或 MultiClusterIngress 物件上的註解會參照 FrontendConfig CRD。FrontendConfig CRD 參照 Google CloudSSL 政策。

  • Service 或 MultiClusterService 物件上的註解會參照 BackendConfig CRD。BackendConfig CRD 會指定對應後端服務健康狀態檢查的自訂設定。

BackendConfig 和 FrontendConfig 總覽
圖:BackendConfig 和 FrontendConfig 總覽

將 FrontendConfig 與 Ingress 建立關聯

FrontendConfig 只能與外部 Ingress 搭配使用。

您可以將 FrontendConfig 與 Ingress 或 MultiClusterIngress 建立關聯。

輸入

使用 networking.gke.io/v1beta1.FrontendConfig 註解:

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    networking.gke.io/v1beta1.FrontendConfig: "FRONTENDCONFIG_NAME"
...

將 FRONTENDCONFIG_NAME 替換為 FrontendConfig 的名稱。

MultiClusterIngress

使用 networking.gke.io/frontend-config 註解:

apiVersion: networking.gke.io/v1
kind: MultiClusterIngress
metadata:
  annotations:
    networking.gke.io/frontend-config: "FRONTENDCONFIG_NAME"
...

將 FRONTENDCONFIG_NAME 替換為 FrontendConfig 的名稱。

將 BackendConfig 與 Ingress 建立關聯

您可以使用 cloud.google.com/backend-config 或 beta.cloud.google.com/backend-config 註解指定 BackendConfig 的名稱。

所有 Service 通訊埠使用相同的 BackendConfig

如要為所有通訊埠使用相同的 BackendConfig,請在註解中使用 default 鍵。Ingress 控制器每次建立負載平衡器後端服務,以參照其中一個 Service 的通訊埠時,都會使用相同的 BackendConfig。

Ingress 和 MultiClusterIngress 資源皆可使用 default 鍵。

apiVersion: v1
kind: Service
metadata:
  annotations:
    cloud.google.com/backend-config: '{"default": "my-backendconfig"}'
...

每個 Service 通訊埠都有專屬 BackendConfig

無論是 Ingress 還是 MultiClusterIngress,您都可以使用與通訊埠名稱或編號相符的鍵,為一或多個通訊埠指定自訂 BackendConfig。Ingress 控制器會使用特定 BackendConfig,為參照的 Service 通訊埠建立負載平衡器後端服務。

GKE 1.16-gke.3 以上版本

apiVersion: v1
kind: Service
metadata:
  annotations:
    cloud.google.com/backend-config: '{"ports": {
    "SERVICE_REFERENCE_A":"BACKENDCONFIG_REFERENCE_A",
    "SERVICE_REFERENCE_B":"BACKENDCONFIG_REFERENCE_B"
    }}'
spec:
  ports:
  - name: PORT_NAME_1
    port: PORT_NUMBER_1
    protocol: TCP
    targetPort: 50000
  - name: PORT_NAME_2
    port: PORT_NUMBER_2
    protocol: TCP
    targetPort: 8080
...

所有支援的版本

apiVersion: v1
kind: Service
metadata:
  annotations:
    cloud.google.com/backend-config: '{"ports": {
      "PORT_NAME_1":"BACKENDCONFIG_REFERENCE_A",
      "PORT_NAME_2":"BACKENDCONFIG_REFERENCE_B"
    }}'
spec:
  ports:
  - name: PORT_NAME_1
    port: PORT_NUMBER_1
    protocol: TCP
    targetPort: 50000
  - name: PORT_NAME_2
    port: PORT_NUMBER_2
    protocol: TCP
    targetPort: 8080
...

更改下列內容:

  • BACKENDCONFIG_REFERENCE_A:現有 BackendConfig 的名稱。
  • BACKENDCONFIG_REFERENCE_B:現有 BackendConfig 的名稱。
  • SERVICE_REFERENCE_A:使用 PORT_NUMBER_1 或 PORT_NAME_1 的值。這是因為 Service 的 BackendConfig 註解可以參照通訊埠名稱 (spec.ports[].name) 或通訊埠編號 (spec.ports[].port)。
  • SERVICE_REFERENCE_B:使用 PORT_NUMBER_2 或 PORT_NAME_2 的值。這是因為 Service 的 BackendConfig 註解可以參照通訊埠名稱 (spec.ports[].name) 或通訊埠編號 (spec.ports[].port)。

依編號參照 Service 的通訊埠時,必須使用 port 值,而非 targetPort 值。這裡使用的通訊埠編號僅用於繫結 BackendConfig,不會控制負載平衡器傳送流量或健康狀態檢查探測的通訊埠:

  • 使用容器原生負載平衡時,負載平衡器會將流量傳送至網路端點群組中的端點 (與 Pod IP 位址相符),該端點位於參照的 Service 通訊埠 targetPort (必須與提供服務的 Pod 的 containerPort 相符)。否則,負載平衡器會將流量傳送至參照 Service 通訊埠 nodePort 上的節點 IP 位址。

  • 使用 BackendConfig 提供自訂負載平衡器健康狀態檢查時,用於負載平衡器健康狀態檢查的通訊埠編號可以與 Service 的 spec.ports[].port 編號不同。如要進一步瞭解健康狀態檢查的通訊埠編號,請參閱「自訂健康狀態檢查設定」。

透過 FrontendConfig 參數設定 Ingress 功能

下一節將說明如何設定 FrontendConfig,以啟用特定 Ingress 功能。

SSL 政策

SSL 政策可讓您指定一組 TLS 版本和加密套件,供負載平衡器終止來自用戶端的 HTTPS 流量。您必須先在 GKE 外部建立 SSL 政策。建立後,您可以在 FrontendConfig CRD 中參照。

FrontendConfig 中的 sslPolicy 欄位會參照與 GKE 叢集位於相同 Google Cloud 專案中的 SSL 政策名稱。將 SSL 政策附加至目標 HTTPS Proxy,該 Proxy 是由 Ingress 為外部 HTTP(S) 負載平衡器建立。多個 Ingress 資源可以參照相同的 FrontendConfig 資源和 SSL 政策。如果變更參照的 SSL 政策,系統會將變更傳播至 Google Front End (GFE),為 Ingress 建立的外部 HTTP(S) 負載平衡器提供支援。

下列 FrontendConfig 資訊清單會啟用名為 gke-ingress-ssl-policy 的 SSL 政策:

apiVersion: networking.gke.io/v1beta1
kind: FrontendConfig
metadata:
  name: my-frontend-config
spec:
  sslPolicy: gke-ingress-ssl-policy

從 HTTP 重新導向至 HTTPS

外部 HTTP 負載平衡器可將未加密的 HTTP 要求,重新導向至使用相同 IP 位址的 HTTPS 負載平衡器。建立 Ingress 並啟用 HTTP 至 HTTPS 重新導向功能時,系統會自動建立這兩種負載平衡器。傳送至 Ingress 外部 IP 位址 (通訊埠 80) 的要求,會自動重新導向至相同的外部 IP 位址 (通訊埠 443)。這項功能是以 Cloud Load Balancing 提供的 HTTP 重新導向至 HTTPS 功能為基礎。

如要支援從 HTTP 重新導向至 HTTPS,必須將 Ingress 設定為同時提供 HTTP 和 HTTPS 流量。如果停用 HTTP 或 HTTPS,重新導向將無法運作。

如要設定從 HTTP 重新導向至 HTTPS,請使用 FrontendConfig 自訂資源中的 redirectToHttps 欄位。系統會為整個 Ingress 資源啟用重新導向,因此 Ingress 參照的所有服務都會啟用 HTTPS 重新導向。

下列 FrontendConfig 資訊清單會啟用從 HTTP 重新導向至 HTTPS 的功能。將 spec.redirectToHttps.enabled 欄位設為 true,即可啟用 HTTPS 重新導向。spec.responseCodeName 欄位為選填。如果省略,系統會使用 301 Moved Permanently 重新導向。

apiVersion: networking.gke.io/v1beta1
kind: FrontendConfig
metadata:
  name: my-frontend-config
spec:
  redirectToHttps:
    enabled: true
    responseCodeName: RESPONSE_CODE

將 RESPONSE_CODE 替換為下列其中一個值:

  • MOVED_PERMANENTLY_DEFAULT:傳回 301 重新導向回應代碼 (如未指定 responseCodeName,則為預設值)。
  • FOUND:傳回 302 重新導向回應代碼。
  • SEE_OTHER:傳回 303 重新導向回應代碼。
  • TEMPORARY_REDIRECT:傳回 307 重新導向回應代碼。
  • PERMANENT_REDIRECT:傳回 308 重新導向回應代碼。

啟用重新導向後,Ingress 控制器會建立負載平衡器,如下圖所示:

僅限重新導向的外部 HTTP 負載平衡器,包含轉送規則、目標 HTTP Proxy,以及重新導向至完整 HTTPS 負載平衡器 (含後端服務) 的網址對應

如要驗證重新導向是否正常運作,請使用 curl 指令:

curl http://IP_ADDRESS

將 IP_ADDRESS 替換為 Ingress 的 IP 位址。

回應會顯示您設定的重新導向回應代碼。舉例來說,以下範例是設定 301: MovedPermanently 重新導向的 FrontendConfig:

<HTML><HEAD><meta http-equiv="content-type" content="text/html;charset=utf-8">
<TITLE>301 Moved</TITLE></HEAD><BODY>
<H1>301 Moved</H1>
The document has moved
<A HREF="https://35.244.160.59/">here</A>.</BODY></HTML>

透過 BackendConfig 參數設定 Ingress 功能

以下各節說明如何設定 BackendConfig,以啟用特定 Ingress 功能。BackendConfig 資源的變更會持續協調,因此您不必刪除並重新建立 Ingress,即可看到 BackendConfig 變更。

如要瞭解 BackendConfig 限制,請參閱「限制」一節。

後端服務逾時

您可以使用 BackendConfig 設定後端服務逾時時間 (以秒為單位)。如未指定值,預設值為 30 秒。

下列 BackendConfig 資訊清單指定 40 秒的逾時時間:

apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  name: my-backendconfig
spec:
  timeoutSec: 40

Cloud CDN

您可以使用 BackendConfig 啟用 Cloud CDN。

下列 BackendConfig 資訊清單顯示啟用 Cloud CDN 時可用的所有欄位:

apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  name: my-backendconfig
spec:
  cdn:
    enabled: CDN_ENABLED
    cachePolicy:
      includeHost: INCLUDE_HOST
      includeProtocol: INCLUDE_PROTOCOL
      includeQueryString: INCLUDE_QUERY_STRING
      # Specify only one of queryStringBlacklist and queryStringWhitelist.
      queryStringBlacklist: QUERY_STRING_DENYLIST
      queryStringWhitelist: QUERY_STRING_ALLOWLIST
    cacheMode: CACHE_MODE
    clientTtl: CLIENT_TTL
    defaultTtl: DEFAULT_TTL
    maxTtl: MAX_TTL
    negativeCaching: NEGATIVE_CACHING
    negativeCachingPolicy:
      code: NEGATIVE_CACHING_CODE
      ttl: NEGATIVE_CACHING_TTL
    requestCoalescing: REQ_COALESCING
    # Time, in seconds, to continue serving a stale version after request expiry.
    serveWhileStale: SERVE_WHILE_STALE
    signedUrlCacheMaxAgeSec: SIGNED_MAX_AGE
    signedUrlKeys:
      keyName: KEY_NAME
      keyValue: KEY_VALUE
      secretName: SECRET_NAME

更改下列內容:

  • CDN_ENABLED:如果設為 true,系統會為這個 Ingress 後端啟用 Cloud CDN。
  • INCLUDE_HOST:如果設為 true,系統會分別快取傳送至不同主機的要求。
  • INCLUDE_PROTOCOL:如果設為 true,HTTP 和 HTTPS 要求會分開快取。
  • INCLUDE_QUERY_STRING:如果設為 true,系統會根據 queryStringBlacklist 或 queryStringWhitelist,在快取鍵中加入查詢字串參數。如果兩者皆未設定,則會納入整個查詢字串。如果設為 false,整個查詢字串都會從快取鍵中排除。
  • QUERY_STRING_DENYLIST:指定字串陣列,其中包含要從快取鍵排除的查詢字串參數名稱。所有其他參數都會納入。您可以指定 queryStringBlacklist 或 queryStringWhitelist,但不能同時指定兩者。
  • QUERY_STRING_ALLOWLIST:指定字串陣列,其中包含要納入快取鍵的查詢字串參數名稱。其餘參數則會排除。您可以指定 queryStringBlacklist 或 queryStringWhitelist,但不能同時指定兩者。

下列欄位僅適用於 GKE 1.23.3-gke.900 以上版本,且須使用 GKE Ingress。多叢集 Ingress 不支援下列功能:

展開下列部分,查看透過 Ingress 部署 Cloud CDN,然後驗證應用程式內容是否已快取的範例。

連線排除逾時

您可以使用 BackendConfig 設定連線排除逾時。連線排除逾時是指等待連線排除的時間 (以秒為單位)。在指定的逾時時間長度內,系統會給予現有要求時間,讓其完成對已移除後端的要求。負載平衡器不會將新要求傳送至已移除的後端。達到逾時時間長度後,系統會關閉所有與後端的剩餘連線。逾時時間長度可介於 0 到 3600 秒之間。預設值為 0,也會停用連線排除。

下列 BackendConfig 資訊清單指定連線排除逾時時間為 60 秒:

apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  name: my-backendconfig
spec:
  connectionDraining:
    drainingTimeoutSec: 60

自訂健康狀態檢查設定

透過 Ingress 部署時,GKE 會以多種方式設定Google Cloud 負載平衡器健康狀態檢查。如要進一步瞭解 GKE Ingress 如何部署健康狀態檢查,請參閱「Ingress 健康狀態檢查」。

BackendConfig 可讓您精確控管負載平衡器健康狀態檢查設定。

您可以設定多個 GKE Service,將同一個 BackendConfig 做為可重複使用的範本。如果是healthCheck參數,系統會為對應至各 GKE Service 的每個後端服務建立專屬的Google Cloud 健康狀態檢查。

下列 BackendConfig 資訊清單顯示設定 BackendConfig 健康狀態檢查時可用的所有欄位:

apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  name: my-backendconfig
spec:
  healthCheck:
    # Time, in seconds, between prober checks. Default is `5`.
    checkIntervalSec: INTERVAL
    # Probe timeout period. Must be less than or equal to checkIntervalSec.
    timeoutSec: TIMEOUT
    healthyThreshold: HEALTH_THRESHOLD
    unhealthyThreshold: UNHEALTHY_THRESHOLD
    # Protocol to use. Must be `HTTP`, `HTTP2`, or `HTTPS`.
    type: PROTOCOL
    # Path for probe to use. Default is `/`.
    requestPath: PATH
    # Port number of the load balancer health check port. Default is `80`.
    port: PORT

更改下列內容:

  • INTERVAL:指定每個健康狀態檢查探測器的check-interval (以秒為單位)。這是指從某個探測器開始檢查,到下一次檢查開始之間的時間。如果省略這個參數,系統會使用預設值 5 秒。 Google Cloud 如需更多實作詳細資料,請參閱「多個探測和頻率」。
  • TIMEOUT:指定 Google Cloud 等待探測回應的時間長度。TIMEOUT 的值必須小於或等於 INTERVAL。單位為秒。每項探測都必須在探測逾時前傳送 HTTP 200 (OK) 回應代碼。
  • HEALTH_THRESHOLD 和 UNHEALTHY_THRESHOLD:指定至少一個探測器必須連續成功或失敗的連線嘗試次數,才能將健康狀態從健康變更為不健康,反之亦然。如果省略其中一個參數,Google Cloud 會使用預設值 2。
  • PROTOCOL:指定探測系統用於健康狀態檢查的通訊協定。BackendConfig僅支援使用 HTTP、HTTPS 或 HTTP2 通訊協定建立健康狀態檢查。詳情請參閱「HTTP、HTTPS 和 HTTP/2 的成功標準」。您不能省略這個參數。
  • PATH:如果是 HTTP、HTTPS 或 HTTP2 健康狀態檢查,請指定探測系統應連線的 request-path。如果省略這個參數,Google Cloud 會使用預設值 /。
  • PORT:BackendConfig 僅支援使用通訊埠編號指定負載平衡器健康狀態檢查通訊埠。如果省略這個參數, Google Cloud 會使用預設值 80。

    • 使用容器原生負載平衡時,應選取與服務 Pod 的 containerPort 相符的通訊埠 (無論該 containerPort 是否由 Service 的 targetPort 參照)。由於負載平衡器會直接將探測傳送至 Pod 的 IP 位址,因此您不限於 Service 的 targetPort 參照的 containerPort。健康狀態檢查探測系統會連線至提供服務的 Pod IP 位址,並使用您指定的通訊埠。

    • 如果是執行個體群組後端,您必須選取與 Service 公開的 nodePort 相符的通訊埠。健康狀態檢查探測系統會連線至該通訊埠上的每個節點。

如要使用自訂 HTTP 健康狀態檢查設定 GKE Ingress,請參閱「使用自訂 HTTP 健康狀態檢查設定 GKE Ingress」。

Google Cloud Armor Ingress 安全性政策

Google Cloud Armor 安全性政策可協助您保護負載平衡應用程式,防範網路式攻擊。設定 Google Cloud Armor 安全性政策後,您可以使用 BackendConfig 參照該政策。

將安全性政策名稱新增至 BackendConfig。下列 BackendConfig 資訊清單指定名為 example-security-policy 的安全性政策:

apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  namespace: cloud-armor-how-to
  name: my-backendconfig
spec:
  securityPolicy:
    name: "example-security-policy"

兩個可靠資料來源

雖然是透過 GKE 設定,但您仍可使用基礎 Compute Engine BackendService API,直接修改要套用的安全性政策。這會建立兩個可靠資料來源:GKE 和 Compute Engine。為避免衝突和非預期行為,建議您使用 GKE BackendConfig 管理要使用的安全性政策。下表說明 GKE Ingress 控制器如何根據 BackendConfig 中的 securityPolicy 欄位做出回應:

BackendConfig securityPolicy 值的 GKE Ingress 控制器行為
BackendConfig 欄位 值 行為
spec.securityPolicy.name CloudArmorPolicyName GKE Ingress 控制器會將名為 CloudArmorPolicyName 的 Cloud Armor 政策設定至負載平衡器。GKE Ingress 控制器會覆寫先前設定的所有政策。
spec.securityPolicy.name 空字串 ("") GKE Ingress 控制器會從負載平衡器移除任何已設定的 Cloud Armor 政策。
spec.securityPolicy null GKE Ingress 控制器會使用 BackendService 物件上的設定,該物件是透過 Compute Engine API 使用 Google Cloud 控制台、gcloud CLI 或 Terraform 設定。

如要設定 GKE Ingress 並啟用 Google Cloud Armor 防護功能,請參閱「啟用 Google Cloud Armor 的 Ingress」。

HTTP 存取記錄

Ingress 可將用戶端的所有 HTTP 要求記錄到 Cloud Logging。您可以使用 BackendConfig 啟用及停用存取記錄,並設定存取記錄取樣率。

如要設定存取記錄,請使用 BackendConfig 中的 logging 欄位。如果省略 logging,存取記錄會採用預設行為。這取決於 GKE 版本。

您可以設定下列欄位:

  • enable:如果設為 true,系統會為這個 Ingress 啟用存取記錄功能,並在 Cloud Logging 中提供記錄。否則,系統會停用這個 Ingress 的存取記錄功能。
  • sampleRate:指定介於 0.0 到 1.0 之間的值,0.0 表示不會記錄任何封包,1.0 則代表會記錄所有封包。只有在 enable 設為 true 時,這個欄位才適用。sampleRate 是選用欄位,但如果設定了這個欄位,則必須一併設定 enable: true,否則系統會將其解讀為 enable: false。

下列 BackendConfig 資訊清單會啟用存取記錄,並將特定 Ingress 資源的 HTTP 要求取樣率設為 50%:

apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  name: my-backendconfig
spec:
  logging:
    enable: true
    sampleRate: 0.5

Identity-Aware Proxy

如要為 Identity-Aware Proxy IAP 設定 BackendConfig,您必須在 BackendConfig 的 iap 區塊中指定 enabled 和 secretName 值。如要指定這些值,請確認 GKE 服務代理具備 compute.backendServices.update 權限。

下列 BackendConfig 資訊清單會啟用 Identity-Aware Proxy:

apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  name:  my-backendconfig
spec:
  iap:
    enabled: true
    oauthclientCredentials:
      secretName: my-secret

使用 Google 代管的 OAuth 用戶端啟用 IAP

自 GKE 1.29.4-gke.1043000 起,您可以透過 BackendConfig,將 IAP 設為使用 Google 代管的 OAuth 用戶端。如要決定是否使用 Google 代管的 OAuth 用戶端或自訂 OAuth 用戶端,請參閱 IAP 說明文件中的「何時應使用自訂 OAuth 設定」一節。

如要透過 Google 代管的 OAuth 用戶端啟用 IAP,請勿在 BackendConfig 中提供 oauthclientCredentials。如果使用者已使用 oauthclientCredentials 設定 IAP,則無法透過遷移路徑改用 Google 代管的 OAuth 用戶端:您必須重新建立後端 (從 Ingress 移除服務並重新附加)。這項作業會導致停機,建議在維護期間執行。您也可以反向遷移,從 Google 代管的 OAuth 用戶端切換至 oauthclientCredentials。

下列 BackendConfig 資訊清單會啟用 Identity-Aware Proxy,並使用 Google 代管的 OAuth 用戶端:

apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  name:  my-backendconfig
spec:
  iap:
    enabled: true

如需完整操作說明,請參閱 IAP 說明文件中的「為 GKE 啟用 IAP」。

Identity-Aware Proxy 搭配內部輸入

如要為 IAP 設定內部 Ingress,您必須使用進階級。如果不使用進階級,就無法查看或建立具備 Identity-Aware Proxy 的內部應用程式負載平衡器。您也必須訂閱 Chrome Enterprise 進階版,才能使用 IAP 的內部 Ingress。

如要設定安全的 GKE Ingress,並使用 Identity-Aware Proxy 驗證機制,請參閱「啟用 IAP 的 Ingress」範例。

工作階段相依性

您可以使用 BackendConfig,將工作階段相依性設為用戶端 IP 或產生的 Cookie。

用戶端 IP 相依性

如要使用 BackendConfig 設定用戶端 IP 相依性,請將 affinityType 設為 "CLIENT_IP",如下例所示:

apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  name: my-backendconfig
spec:
  sessionAffinity:
    affinityType: "CLIENT_IP"

如要使用 BackendConfig 設定已產生 Cookie 的相依性,請在 BackendConfig 資訊清單中將 affinityType 設為 GENERATED_COOKIE。您也可以使用 affinityCookieTtlSec 設定 Cookie 的有效時間。

下列資訊清單會將相依性類型設為產生的 Cookie,並將 Cookie 的存留時間設為 50 秒:

apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  name: my-backendconfig
spec:
  sessionAffinity:
    affinityType: "GENERATED_COOKIE"
    affinityCookieTtlSec: 50

使用者定義的要求標頭

您可以使用 BackendConfig 設定使用者定義的要求標頭。負載平衡器會將您指定的標頭,新增至轉送至後端的要求。

負載平衡器只會將自訂要求標頭新增至用戶端要求,不會新增至健康狀態檢查探測。如果後端需要特定的授權標頭,但健康狀態檢查封包中缺少該標頭,健康狀態檢查可能會失敗。

如要啟用使用者定義的要求標頭,請在 BackendConfig 資源的 customRequestHeaders 屬性中指定標頭清單。請將每個標頭指定為 header-name:header-value 字串。

下列 BackendConfig 資訊清單會新增三個要求標頭:

apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  name: my-backendconfig
spec:
  customRequestHeaders:
    headers:
    - "X-Client-Region:{client_region}"
    - "X-Client-City:{client_city}"
    - "X-Client-CityLatLong:{client_city_lat_long}"

自訂回應標頭

如要啟用自訂回應標頭,請在 BackendConfig 資源的 customResponseHeaders 屬性中指定標頭清單。請將每個標頭指定為 header-name:header-value 字串。

自訂回應標頭僅適用於 GKE 叢集 1.25 以上版本。

下列 BackendConfig 資訊清單範例,說明如何為外部 Ingress 新增 HTTP 嚴格傳輸安全性 (HSTS) 回應標頭:

apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  name: my-backendconfig
spec:
  customResponseHeaders:
    headers:
    - "Strict-Transport-Security: max-age=28800; includeSubDomains"

練習:使用後端服務設定 Ingress 逾時

下列練習說明如何使用具備 BackendConfig 資源的 Ingress,設定逾時和連線排除。

如要設定 Ingress 的後端屬性,請完成下列工作:

  1. 建立 Deployment。
  2. 建立 BackendConfig。
  3. 建立 Service,並將其中一個通訊埠與 BackendConfig 建立關聯。
  4. 建立 Ingress,並將 Ingress 與 (Service, port) 配對建立關聯。
  5. 驗證後端服務的屬性。
  6. 清理。

建立部署

建立 BackendConfig 和 Service 之前,您必須先建立部署作業。

以下範例資訊清單適用於名為 my-deployment.yaml 的 Deployment:

# my-deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-deployment
spec:
  selector:
    matchLabels:
      purpose: bsc-config-demo
  replicas: 2
  template:
    metadata:
      labels:
        purpose: bsc-config-demo
    spec:
      containers:
      - name: hello-app-container
        image: us-docker.pkg.dev/google-samples/containers/gke/hello-app:1.0

執行下列指令,建立 Deployment:

kubectl apply -f my-deployment.yaml

建立 BackendConfig

使用 BackendConfig 指定要使用的 Ingress 功能。

這個 BackendConfig 資訊清單名為 my-backendconfig.yaml,指定了以下內容:

  • 逾時為 40 秒。
  • 連線排除逾時為 60 秒。
# my-backendconfig.yaml
apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  name: my-backendconfig
spec:
  timeoutSec: 40
  connectionDraining:
    drainingTimeoutSec: 60

執行下列指令,建立 BackendConfig:

kubectl apply -f my-backendconfig.yaml

建立服務

即使 Service 有多個通訊埠,BackendConfig 也只會對應至單一 Service-Port 組合。每個通訊埠都可以與單一 BackendConfig CRD 建立關聯。如果 Ingress 參照了 Service 通訊埠,且 Service 通訊埠與 BackendConfig 相關聯,則 HTTP(S) 負載平衡後端服務會從 BackendConfig 取得部分設定。

以下是名為 my-service.yaml 的 Service 資訊清單範例:

# my-service.yaml
apiVersion: v1
kind: Service
metadata:
  name: my-service
  # Associate the Service with Pods that have the same label.
  labels:
    purpose: bsc-config-demo
  annotations:
    # Associate TCP port 80 with a BackendConfig.
    cloud.google.com/backend-config: '{"ports": {"80":"my-backendconfig"}}'
    cloud.google.com/neg: '{"ingress": true}'
spec:
  type: ClusterIP
  selector:
    purpose: bsc-config-demo
  ports:
  # Forward requests from port 80 in the Service to port 8080 in a member Pod.
  - port: 80
    protocol: TCP
    targetPort: 8080

cloud.google.com/backend-config 註解會指定通訊埠與 BackendConfig 物件之間的對應關係。在 my-service.yaml 中:

  • 任何具有 purpose: bsc-config-demo 標籤的 Pod 都是 Service 的成員。
  • Service 的 TCP 通訊埠 80 與名為 my-backendconfig 的 BackendConfig 相關聯。cloud.google.com/backend-config 註解會指定這項資訊。
  • 傳送至 Service 通訊埠 80 的要求會轉送至通訊埠 8080 的其中一個成員 Pod。

執行下列指令來建立 Service:

kubectl apply -f my-service.yaml

建立 Ingress

以下是名為 my-ingress.yaml. 的 Ingress 資訊清單。在這個範例中,傳入的要求會轉送至名為 my-service 的 Service 通訊埠 80。

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: my-ingress
spec:
  rules:
  # Route all HTTP requests to port 80 in a Service.
  - http:
      paths:
      - path: /*
        pathType: ImplementationSpecific
        backend:
          service:
            name: my-service
            port:
              number: 80

執行下列指令,建立 Ingress:

kubectl apply -f my-ingress.yaml

稍候幾分鐘,讓 Ingress 控制器設定外部應用程式負載平衡器和相關聯的後端服務。完成後,您就已將 Ingress 設為使用 40 秒的逾時時間,以及 60 秒的連線排除逾時時間。

驗證後端服務屬性

您可以透過 BackendConfig 驗證是否已套用正確的負載平衡器設定。為此,請找出 Ingress 部署的後端服務,並檢查其設定,確認與 Deployment 資訊清單相符。

首先,請說明 my-ingress 資源,並篩選列出與 Ingress 相關聯後端服務的註解。例如:

kubectl describe ingress my-ingress | grep ingress.kubernetes.io/backends

輸出結果應該會類似下列內容:

ingress.kubernetes.io/backends: '{"k8s1-27fde173-default-my-service-80-8d4ca500":"HEALTHY","k8s1-27fde173-kube-system-default-http-backend-80-18dfe76c":"HEALTHY"}'

輸出內容會提供後端服務的相關資訊。舉例來說,這個註解包含兩項後端服務:

  • "k8s1-27fde173-default-my-service-80-8d4ca500":"HEALTHY" 提供與 my-service Kubernetes Service 相關聯的後端服務資訊。
    • k8s1-27fde173 是用於描述叢集的雜湊。
    • default 是 Kubernetes 命名空間。
    • HEALTHY 表示後端健康狀態良好。
  • "k8s1-27fde173-kube-system-default-http-backend-80-18dfe76c":"HEALTHY" 提供與預設後端 (404 伺服器) 相關聯的後端服務資訊。
    • k8s1-27fde173 是用於描述叢集的雜湊。
    • kube-system 是命名空間。
    • default-http-backend 是 Kubernetes Service 名稱。
    • 80 是主機通訊埠。
    • HEALTHY 表示後端健康狀態良好。

接著,使用 gcloud 檢查與 my-service 相關聯的後端服務。篩選 "drainingTimeoutSec" 和 "timeoutSec",確認已在 Google Cloud 負載平衡器控制層中設定。例如:

# Optionally, set a variable
export BES=k8s1-27fde173-default-my-service-80-8d4ca500

# Filter for drainingTimeoutSec and timeoutSec
gcloud compute backend-services describe ${BES} --global | grep -e "drainingTimeoutSec" -e "timeoutSec"

輸出內容:

  drainingTimeoutSec: 60
  timeoutSec: 40

輸出內容中顯示 drainingTimeoutSec 和 timeoutSec,表示已透過 BackendConfig 正確設定這些值。

清除所用資源

為避免帳戶產生不必要的費用,請刪除您為本練習建立的 Kubernetes 物件:

kubectl delete ingress my-ingress
kubectl delete service my-service
kubectl delete backendconfig my-backendconfig
kubectl delete deployment my-deployment

BackendConfig 限制

BackendConfig 有下列限制:

  • 即使有多個 Ingress 物件參照 (Service, port),一組 (Service, port) 也只能使用一個 BackendConfig。這表示參照相同 (Service、通訊埠) 的所有 Ingress 物件,都必須使用相同的 Cloud Armor、IAP 和 Cloud CDN 設定。

  • 您無法為同一個 HTTP(S) 負載平衡後端服務啟用 IAP 和 Cloud CDN。也就是說,您無法在同一個 BackendConfig 中同時設定 IAP 和 Cloud CDN。

  • 您必須使用 kubectl 1.7 以上版本,才能與 BackendConfig 互動。

移除 FrontendConfig 或 BackendConfig 中指定的設定

如要撤銷 Ingress 功能,您必須在 FrontendConfig 或 BackendConfig CRD 中明確停用功能設定。Ingress 控制器只會協調這些 CRD 中指定的設定。

如要清除或停用先前啟用的設定,請根據欄位類型,將欄位值設為空字串 ("") 或布林值 false。

下列 BackendConfig 資訊清單會停用 Google Cloud Armor 安全性政策和 Cloud CDN:

apiVersion: cloud.google.com/v1
kind: BackendConfig
metadata:
  name: my-backendconfig
spec:
  cdn:
    enabled: false
  securityPolicy:
    name: ""

刪除 FrontendConfig 或 BackendConfig

FrontendConfig

如要刪除 FrontendConfig,請按照下列步驟操作:

  1. 從 Ingress 資訊清單的 networking.gke.io/v1beta1.FrontendConfig 註解中移除 FrontendConfig 的名稱。

  2. 將變更後的 Ingress 資訊清單套用至叢集。例如,使用 kubectl apply。

  3. 刪除 FrontendConfig。例如,使用 kubectl delete frontendconfig config my-frontendconfig。

BackendConfig

如要刪除 BackedConfig,請執行下列步驟:

  1. 從 Service 資訊清單的 cloud.google.com/backend-config 註解中移除 BackendConfig 的名稱。

  2. 將變更後的 Service 資訊清單套用至叢集。例如,使用 kubectl apply。

  3. 刪除 BackendConfig。例如,使用 kubectl delete backendconfig my-backendconfig。

疑難排解

您可以使用 Ingress 診斷工具偵測常見的設定錯誤。此外,請務必確認所有健康狀態檢查均已正確設定。

找不到 BackendConfig

如果 Service 註解中指定了 Service 通訊埠的 BackendConfig,但找不到實際的 BackendConfig 資源,就會發生這項錯誤。

如要評估 Kubernetes 事件,請執行下列指令:

kubectl get event

以下輸出範例表示找不到 BackendConfig:

KIND    ... SOURCE
Ingress ... loadbalancer-controller

MESSAGE
Error during sync: error getting BackendConfig for port 80 on service "default/my-service":
no BackendConfig for service port exists

如要解決這個問題,請確認您未在錯誤的命名空間中建立 BackendConfig 資源,或是在 Service 註解中拼錯參照名稱。

找不到輸入安全性政策

建立 Ingress 物件後,如果安全性政策未正確與 LoadBalancer Service 建立關聯,請評估 Kubernetes 事件,確認是否有設定錯誤。如果 BackendConfig 指定的安全性政策不存在,系統會定期發出警告事件。

如要評估 Kubernetes 事件,請執行下列指令:

kubectl get event

以下輸出範例表示找不到安全性政策:

KIND    ... SOURCE
Ingress ... loadbalancer-controller

MESSAGE
Error during sync: The given security policy "my-policy" does not exist.

如要解決這個問題,請在 BackendConfig 中指定正確的安全性政策名稱。

在 GKE 中調度工作負載資源時,使用 NEG 解決 500 系列錯誤

症狀:

使用 GKE 佈建的 NEG 進行負載平衡時,如果縮減工作負載,服務可能會發生 502 或 503 錯誤。如果 Pod 在現有連線關閉前終止,就會發生 502 錯誤;如果流量導向已刪除的 Pod,則會發生 503 錯誤。

如果您使用 GKE 代管的負載平衡產品,且該產品使用 NEG (包括閘道、Ingress 和獨立 NEG),這個問題可能會影響叢集。如果您經常調整工作負載,叢集受影響的風險會較高。

診斷:

在 Kubernetes 中移除 Pod 時,如果未先排空端點並從 NEG 移除,就會導致 500 系列錯誤。為避免 Pod 終止期間發生問題,請務必考量作業順序。下圖顯示未設定 BackendService Drain Timeout,且 BackendService Drain Timeout 設為 BackendConfig 的情境。

情境 1:未設定 BackendService Drain Timeout。

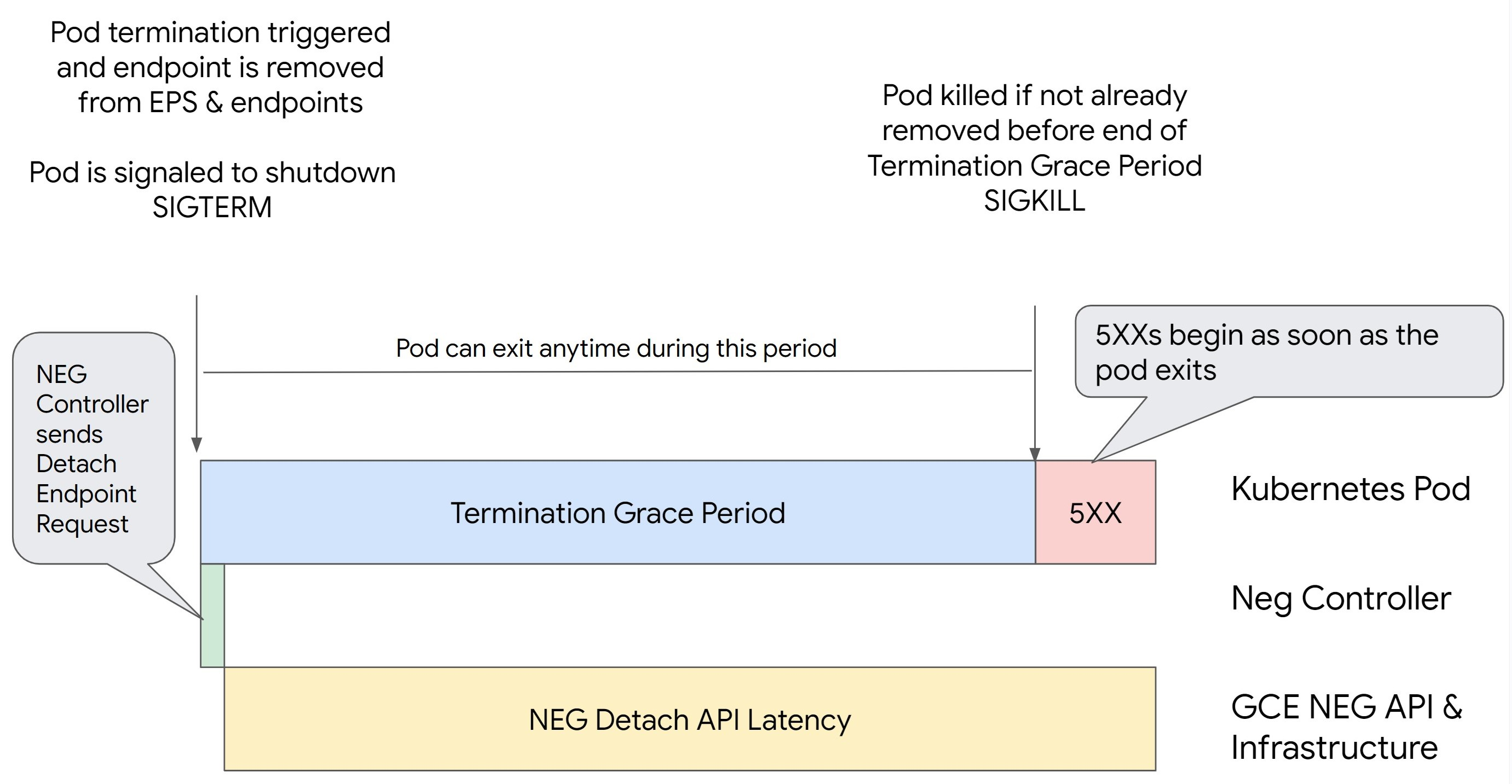

下圖顯示未設定 BackendService Drain Timeout 的情況。

未設定 BackendService 排除逾時。

情境 2:已設定 BackendService Drain Timeout。

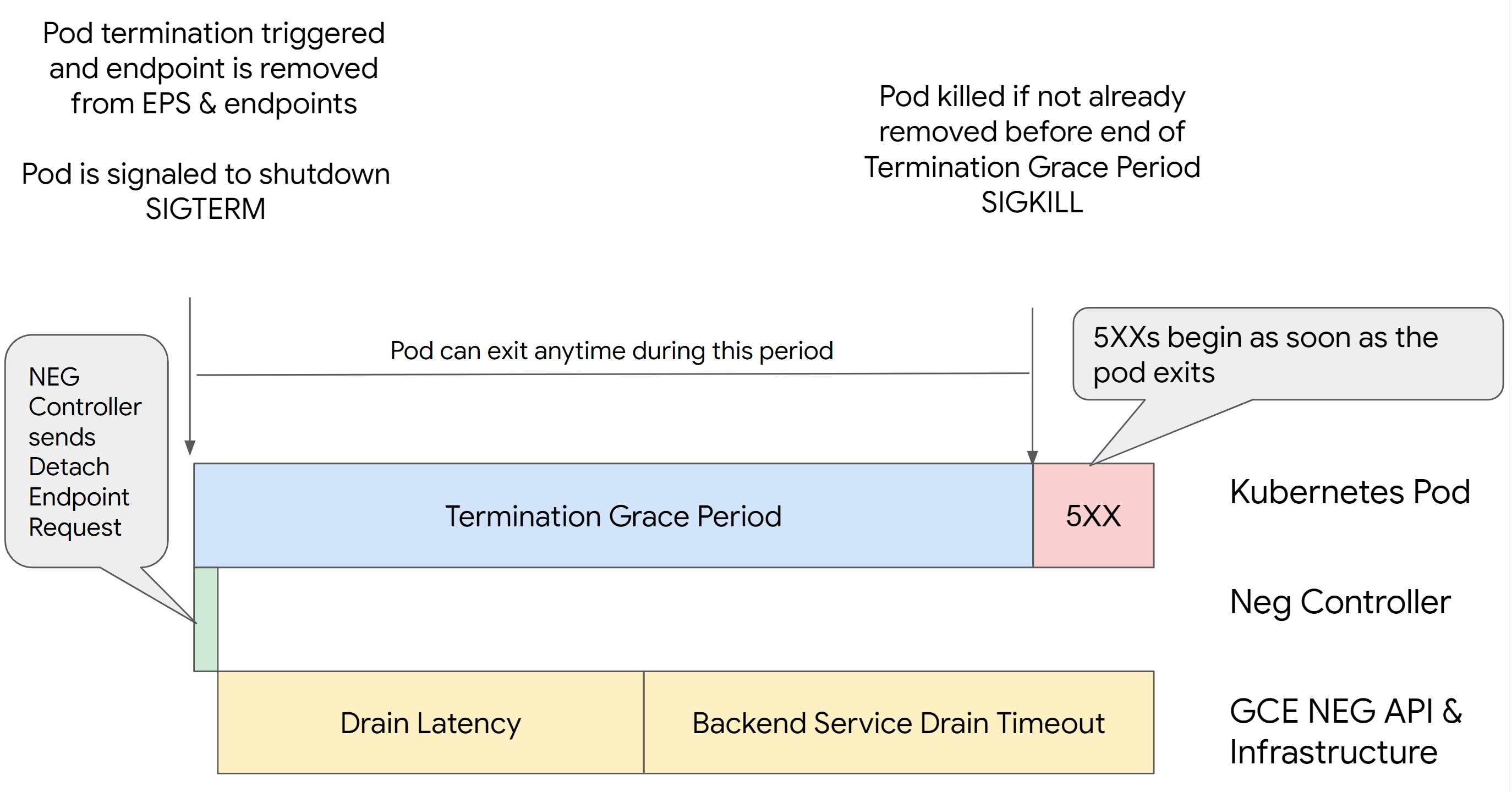

下圖顯示已設定 BackendService Drain Timeout 的情境。

已設定 BackendService 排除逾時。

500 系列錯誤發生的確切時間取決於下列因素:

  • NEG API 卸載延遲時間:NEG API 卸載延遲時間是指目前在 Google Cloud中完成卸載作業所需的時間。這會受到 Kubernetes 以外的多種因素影響,包括負載平衡器類型和特定可用區。

  • 排除延遲時間:排除延遲時間是指負載平衡器 開始將流量從系統特定部分導向其他位置所需的時間。啟動排除作業後,負載平衡器會停止向端點傳送新要求,但觸發排除作業仍有延遲時間 (排除延遲時間),如果 Pod 已不存在,可能會導致暫時性 503 錯誤。

  • 健康狀態檢查設定:較敏感的健康狀態檢查門檻可縮短 503 錯誤的持續時間,因為即使卸離作業尚未完成,也能向負載平衡器發出信號,停止向端點傳送要求。

  • 終止寬限期:終止寬限期決定了 Pod 結束作業的時間上限。不過,Pod 可以在終止寬限期結束前退出。如果 Pod 的執行時間超過這個期限,則會在期限結束時強制退出。這是 Pod 的設定,必須在工作負載定義中設定。

可能解決方案:

為避免發生 5XX 錯誤,請套用下列設定。逾時值僅供參考,您可能需要根據特定應用程式調整。以下各節將引導您完成自訂程序。

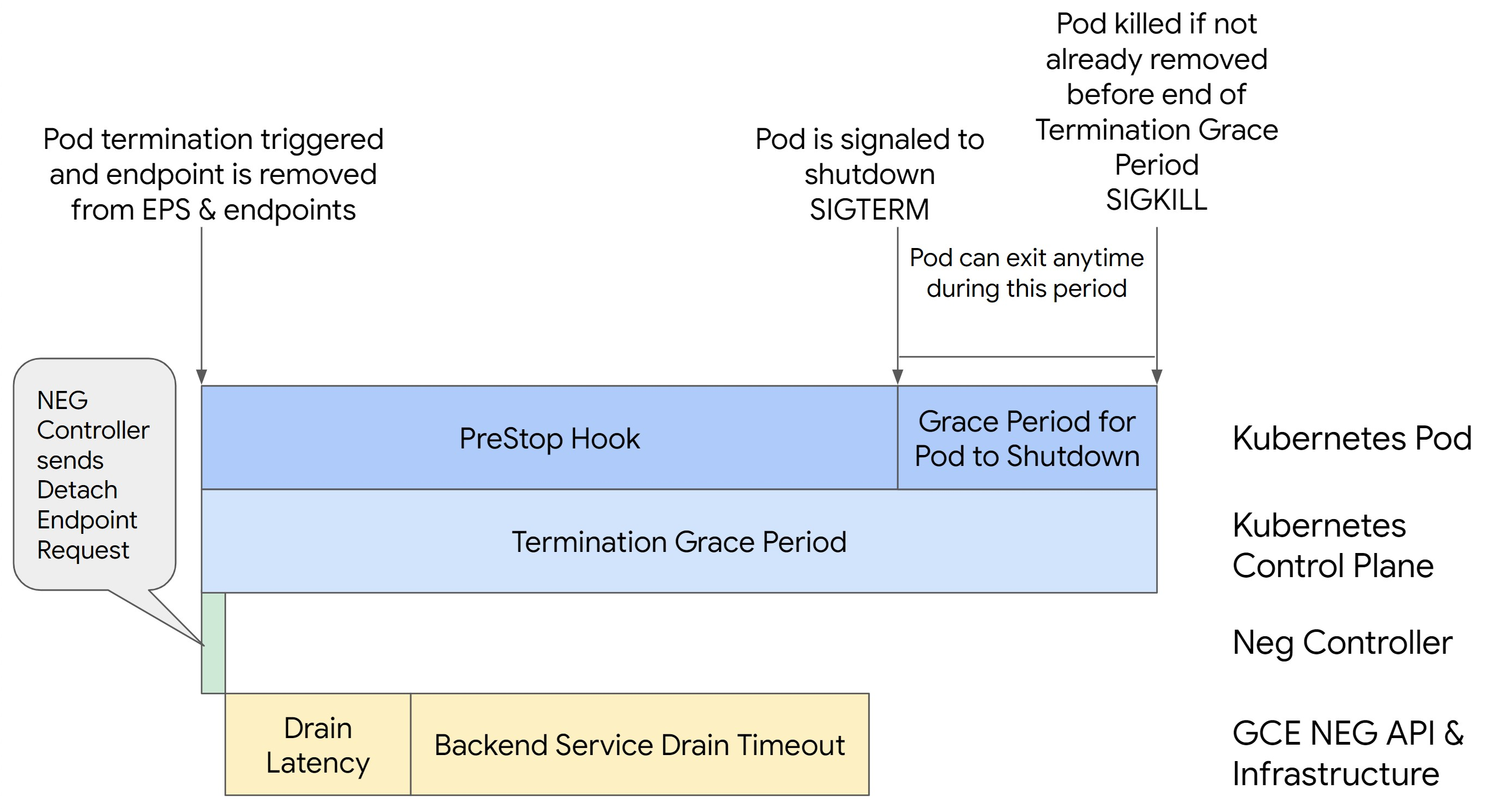

下圖顯示如何使用 preStop 鉤子讓 Pod 保持運作:

已設定 BackendService 排除逾時。

為避免 500 系列錯誤,請按照下列步驟操作:

  1. 將服務的 BackendService Drain Timeout 設為 1 分鐘。

  2. 延長 Pod 的 terminationGracePeriod。

    將 Pod 的 terminationGracePeriodSeconds 設為 3.5 分鐘。搭配建議設定使用時,Pod 的端點從 NEG 移除後,Pod 會有 30 到 45 秒的時間正常關機。如果需要更多時間才能正常關機,可以延長寬限期,或按照「自訂逾時」一節中的指示操作。

    下列 Pod 資訊清單指定連線排除逾時時間為 210 秒 (3.5 分鐘):

    spec:
      terminationGracePeriodSeconds: 210
      containers:
      - name: my-app
        ...
      ...

  3. 將 preStop 鉤子套用至所有容器。

    套用 preStop 鉤子,確保 Pod 在負載平衡器中排空端點,並從 NEG 移除端點時,能多存活 120 秒。

    spec:
      containers:
      - name: my-app
        ...
        lifecycle:
          preStop:
            exec:
              command: ["/bin/sh", "-c", "sleep 120s"]
      ...


自訂逾時

為確保 Pod 持續運作並避免 500 系列錯誤,Pod 必須保持運作,直到端點從 NEG 移除為止。具體來說,為避免 502 和 503 錯誤,建議您同時實作逾時和 preStop 鉤。

如要在關閉程序中延長 Pod 的存留時間,請在 Pod 中新增 preStop 鉤。在 Pod 收到結束信號前執行 preStop 鉤,這樣就能使用 preStop 鉤讓 Pod 保持運作,直到對應的端點從 NEG 移除。

如要延長 Pod 在關閉程序中保持運作的時間,請在 Pod 設定中插入 preStop 鉤,如下所示:

spec:
  containers:
  - name: my-app
    ...
    lifecycle:
      preStop:
        exec:
          command: ["/bin/sh", "-c", "sleep <latency time>"]

您可以設定逾時和相關設定,在工作負載縮減期間管理 Pod 的正常關機。您可以根據特定用途調整逾時時間。建議您先設定較長的逾時時間,再視需要縮短。您可以透過下列方式設定逾時相關參數和 preStop 鉤,自訂逾時時間:

後端服務排除逾時

Backend Service Drain Timeout 參數預設為未設定,不會產生任何作用。如果您設定並啟用 Backend Service Drain Timeout 參數,負載平衡器會停止將新要求轉送至端點,並等待逾時時間,然後終止現有連線。

您可以透過 BackendConfig 搭配 Ingress、GCPBackendPolicy 搭配 Gateway,或在 BackendService 手動搭配獨立 NEG,設定 Backend Service Drain Timeout 參數。逾時時間應比處理要求所需的時間長 1.5 到 2 倍。這有助於確保在啟動排除作業前收到的要求,會在逾時前完成。將 Backend Service Drain Timeout 參數設為大於 0 的值,有助於減少 503 錯誤,因為系統不會向排定移除的端點傳送新要求。如要讓這個逾時設定生效,您必須搭配 preStop 鉤子使用,確保 Pod 在排空期間保持運作。如果沒有這個組合,未完成的現有要求會收到 502 錯誤。

preStop 鉤子時間

preStop 鉤子必須延遲 Pod 關閉,直到排除延遲和後端服務排除逾時完成,確保在 Pod 關閉前,連線排除和從 NEG 移除端點作業能正確執行。

為達到最佳效果,請確保 preStop 鉤子執行時間大於或等於 Backend Service Drain Timeout 和耗盡延遲時間的總和。

請使用下列公式,計算理想的 preStop 鉤子執行時間:

preStop hook execution time >= BACKEND_SERVICE_DRAIN_TIMEOUT + DRAIN_LATENCY

更改下列內容:

  • BACKEND_SERVICE_DRAIN_TIMEOUT:您為 Backend Service Drain Timeout 設定的時間。
  • DRAIN_LATENCY:預估的耗盡延遲時間。建議您預估一分鐘。

如果 500 錯誤持續發生,請估算總發生時間長度,並將該時間長度的兩倍加到預估的耗盡延遲時間。這樣一來,Pod 就能在從服務中移除前,有足夠的時間正常耗盡。如果這個值對您的特定用途來說太長,可以進行調整。

或者,您也可以在 Cloud 稽核記錄中,查看 Pod 的刪除時間戳記,以及端點從 NEG 移除的時間戳記,藉此估算時間。

終止寬限期參數

您必須設定 terminationGracePeriod 參數,讓 preStop 鉤子有足夠的時間完成,並讓 Pod 完成正常關機。

根據預設,如果未明確設定,terminationGracePeriod 為 30 秒。您可以使用下列公式計算最佳 terminationGracePeriod:

terminationGracePeriod >= preStop hook time + Pod shutdown time

如要在 Pod 設定中定義 terminationGracePeriod,請按照下列步驟操作:

  spec:
    terminationGracePeriodSeconds: <terminationGracePeriod>
    containers:
    - name: my-app
      ...
    ...

建立內部 Ingress 資源時找不到 NEG

在 GKE 中建立內部 Ingress 時,可能會發生下列錯誤:

Error syncing: error running backend syncing routine: googleapi: Error 404: The resource 'projects/PROJECT_ID/zones/ZONE/networkEndpointGroups/NEG' was not found, notFound

發生這項錯誤的原因是,內部應用程式負載平衡器的 Ingress 必須使用網路端點群組 (NEG) 做為後端。

在 Shared VPC 環境或已啟用網路政策的叢集中,將註解 cloud.google.com/neg: '{"ingress": true}' 新增至 Service 資訊清單。

504 Gateway Timeout: upstream request timeout

從 GKE 的內部 Ingress 存取 Service 時,可能會發生下列錯誤:

HTTP/1.1 504 Gateway Timeout
content-length: 24
content-type: text/plain

upstream request timeout

發生這項錯誤的原因是,傳送至內部應用程式負載平衡器的流量,是由 Proxy 專用子網路範圍內的 Envoy Proxy 轉送。

如要允許來自僅限 Proxy 子網路範圍的流量,請在 Service 的 targetPort 上建立防火牆規則。

錯誤 400:「resource.target」欄位的值無效

從 GKE 的內部 Ingress 存取 Service 時,可能會發生下列錯誤:

Error syncing:LB_NAME does not exist: googleapi: Error 400: Invalid value for field 'resource.target': 'https://www.googleapis.com/compute/v1/projects/PROJECT_NAME/regions/REGION_NAME/targetHttpProxies/LB_NAME. A reserved and active subnetwork is required in the same region and VPC as the forwarding rule.

如要解決這個問題,請建立僅限 Proxy 的子網路。

同步處理時發生錯誤:執行負載平衡器同步處理常式時發生錯誤:負載平衡器不存在

GKE 控制層升級或修改 Ingress 物件時,可能會發生下列其中一項錯誤:

"Error during sync: error running load balancer syncing routine: loadbalancer
INGRESS_NAME does not exist: invalid ingress frontend configuration, please
check your usage of the 'kubernetes.io/ingress.allow-http' annotation."

或:

Error during sync: error running load balancer syncing routine: loadbalancer LOAD_BALANCER_NAME does not exist:
googleapi: Error 400: Invalid value for field 'resource.IPAddress':'INGRESS_VIP'. Specified IP address is in-use and would result in a conflict., invalid

如要解決這些問題,請嘗試下列步驟:

  • 在 Ingress 資訊清單的 tls 區段中新增 hosts 欄位,然後刪除 Ingress。等待五分鐘,讓 GKE 刪除未使用的 Ingress 資源。接著,重新建立 Ingress。詳情請參閱「Ingress 物件的主機欄位」。
  • 還原您對 Ingress 所做的變更。接著,使用註解或 Kubernetes Secret 新增憑證。

已知問題

無法使用 V1 Ingress 命名配置啟用 HTTPS 重新導向

您無法在 GKE 1.16.8-gke.12 以下版本建立的 GKE Ingress 資源上啟用 HTTPS 重新導向。您必須先重新建立 Ingress,才能啟用 HTTPS 重新導向,否則系統會建立錯誤事件,且 Ingress 不會同步。

錯誤事件訊息大致如下:

Error syncing: error running load balancer syncing routine: loadbalancer lb-name does not exist: ensureRedirectUrlMap() = error: cannot enable HTTPS Redirects with the V1 Ingress naming scheme. Please recreate your ingress to use the newest naming scheme.

BackendConfig 已移除 Google Cloud Armor 安全性政策欄位

目前已知,使用 v1beta1 API 更新 BackendConfig 資源時,會從 Service 移除有效的 Cloud Armor 安全性政策。這個問題會影響下列 GKE 版本:

  • 1.18.19-gke.1400 至 1.18.20-gke.5099
  • 1.19.10-gke.700 至 1.19.14-gke.299
  • 1.20.6-gke.700 至 1.20.9-gke.899

如果您未透過 BackendConfig 在 Ingress 資源上設定 Cloud Armor,則這個問題不會影響您的叢集。

如果 GKE 叢集透過 BackendConfig 設定 Cloud Armor,強烈建議僅使用 v1 API 更新 BackendConfig 資源。使用 v1beta1 BackendConfig 資源將 BackendConfig 套用至叢集,會從參照的 Service 移除 Cloud Armor 安全性政策。

為避免這個問題,請一律使用 v1 BackendConfig API 更新 BackendConfig。v1 BackendConfig 支援與 v1beta1 相同的所有欄位,且不會進行破壞性變更,因此 API 欄位可以透明更新。將所有有效 BackendConfig 資訊清單的 apiVersion 欄位替換為 cloud.google.com/v1,且不要使用 cloud.google.com/v1beta1。下列資訊清單範例說明使用 v1 API 的 BackendConfig 資源:

  apiVersion: cloud.google.com/v1
  kind: BackendConfig
  metadata:
    name: my-backend-config
  spec:
    securityPolicy:
      name: "ca-how-to-security-policy"

如果您有定期更新 BackendConfig 資源的 CI/CD 系統或工具,請確認您在這些系統中使用 cloud.google.com/v1 API 群組。

如果 BackendConfig 已更新為 v1beta1 API,Cloud Armor 安全性政策可能已移除。您可以執行下列指令,判斷是否發生這種情況:

kubectl get backendconfigs -A -o json | jq -r '.items[] | select(.spec.securityPolicy == {}) | .metadata | "\(.namespace)/\(.name)"'

如果回應傳回輸出內容,表示叢集受到問題影響。這個指令的輸出內容會傳回受問題影響的 BackendConfig 資源 (<namespace>/<name>) 清單。如果輸出內容空白,表示自問題發生以來,您的 BackendConfig 尚未透過 v1beta1 API 更新。日後對 BackendConfig 進行任何更新時,都應使用 v1。

如果 Cloud Armor 安全性政策遭到移除,您可以使用下列 Logging 查詢,判斷移除時間:

resource.type="gce_backend_service"
protoPayload.methodName="v1.compute.backendServices.setSecurityPolicy"
protoPayload.authenticationInfo.principalEmail:"container-engine-robot.iam.gserviceaccount.com"
protoPayload.response.status = "RUNNING"
NOT protoPayload.authorizationInfo.permission:"compute.securityPolicies.use"

如果您的叢集受到影響,可以將更新推送至使用 v1 API 的 BackendConfig 資源,藉此修正問題。

將 GKE 控制層升級至下列其中一個更新版本,即可修補這項問題,並安全使用 v1beta1 BackendConfig 資源:

  • 1.18.20-gke.5100 以上版本
  • 1.19.14-gke.300 以上版本
  • 1.20.9-gke.900 以上版本

後續步驟
