הפניה לתרשים מפל

תרשימי מפל מים עוזרים לכם להמחיש איך רצף של ערכים חיוביים ושליליים מצטבר לסכום כולל. תרשימים כאלה משמשים בדרך כלל לנתונים פיננסיים, כדי להראות איך רווחים והפסדים שונים מרכיבים סכום כולל. אפשר להשתמש בתרשימי מפל מים גם באופן כללי יותר כדי להמחיש איך קטגוריות שונות תורמות לערך כולל, במיוחד אם הנתונים מכילים ערכים חיוביים ושליליים.

תרשימי מפל מים ב-Data Studio

תרשימי מפל עוזרים לעקוב אחר התקדמות המדדים לאורך זמן ולהציג אותה, וגם להבין מה גורם לשינוי. לדוגמה, אפשר להשתמש בתרשים מפל כדי להציג את ההתקדמות של השקת מוצר או כדי להציג משימות שונות שצריך להשלים יחד עם הסטטוס הנוכחי שלהן

דוגמה לתרשים מפל

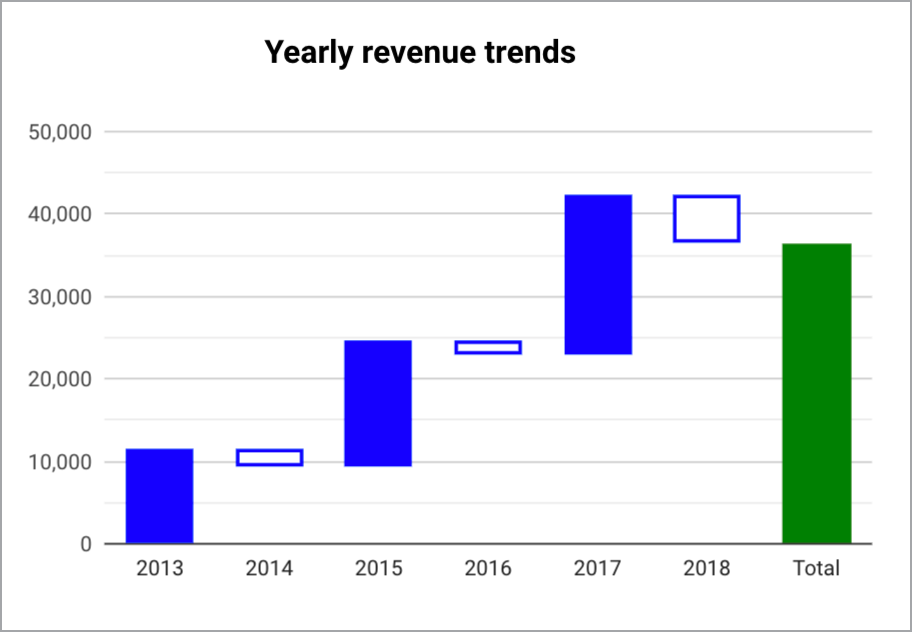

תרשים המפל הבא מציג את הרווחים וההפסדים בהכנסות לפי שנה, עם עמודה Total שמציגה את סכום כל הערכים.

תרשים מפל מים שבו מוצגות עמודות מלאות לרווחים חיוביים ועמודות ריקות לרווחים שליליים לפי שנה מ-2013 עד 2018, ועמודה של סכום כולל בסוף.

אפשר להעביר את סמן העכבר מעל העמודות בתרשים המפל כדי לגשת לתיאור קצר שבו מוצגים פרטים נוספים.

דרישות

תרשים מפל חייב לכלול את הרכיבים הבאים:

  • מאפיין אחד
  • מדד אחד

הוספת התרשים

מוסיפים תרשים חדש או בוחרים תרשים קיים. לאחר מכן, משתמשים בחלונית מאפיינים כדי להגדיר את מאפייני הכרטיסייה הגדרה ואת מאפייני הכרטיסייה סגנון של התרשים, כדי להגדיר את נתוני התרשים ולעצב אותו.

הגדרת נתוני התרשים

האפשרויות בכרטיסייה הגדרה קובעות איך הנתונים בגרף מאורגנים ומוצגים.

מקור הנתונים

מקור נתונים מספק את החיבור בין הרכיב לבין מערך הנתונים הבסיסי.

  • כדי לשנות את מקור הנתונים של התרשים, לוחצים על השם הנוכחי של מקור הנתונים.
  • כדי לראות או לערוך את מקור הנתונים, לוחצים על הסמל עריכת מקור נתונים. (כדי לראות את הסמל הזה, צריך לפחות הרשאת צפייה).
  • לוחצים על מיזוג נתונים כדי לראות נתונים מכמה מקורות נתונים באותו תרשים. מידע נוסף על מיזוג נתונים

מאפיין

מאפיינים הם קטגוריות של נתונים. ערכי מאפיינים (הנתונים שכלולים במאפיין) הם שמות, תיאורים או מאפיינים אחרים של קטגוריה.

בתרשימי מפל נדרש מאפיין אחד.

הצגת פירוט

האפשרות הזו מופיעה בתרשימים שתומכים בה.

הצופים יכולים להשתמש באפשרות 'פירוט' כדי לחשוף רמות נוספות של פרטים בתרשים. כשמפעילים את המתג התעמקות בפרטים, כל מאפיין שמוסיפים הופך לרמת פירוט נוספת שאפשר להתעמק בה. מידע נוסף על הסתעפות בתרשים

מדדים

המדדים מודדים את הדברים שנכללים במאפיינים ומספקים את הסולם המספרי ואת סדרת הנתונים של התרשים.

מדדים הם צבירות שמגיעות ממערך הנתונים הבסיסי או שהן תוצאה של הפעלה מרומזת או מפורשת של פונקציית צבירה, כמו COUNT(),‏ SUM() או AVG(). למדד עצמו אין קבוצה מוגדרת של ערכים, ולכן אי אפשר לקבץ לפי מדד כמו שאפשר לקבץ לפי מאפיין.

מידע נוסף על צבירה

מדדים אופציונליים

כדי להוסיף מדדים אופציונליים, מפעילים את המתג מדדים אופציונליים ובוחרים מדדים מתוך בורר השדות הוספת מדד. אפשר גם ללחוץ על מדדים מרשימת השדות בחלונית נתונים ולמקם אותם בבורר מדדים אופציונליים.

מחווני מדדים

מפעילים את המתג Metric sliders (מחווני מדדים) כדי להוסיף מחוון מדד לתרשים.

מסננים

המסננים מגבילים את הנתונים שמוצגים ברכיב על ידי הכללה או החרגה של הערכים שאתם מציינים. מידע נוסף על מאפיין המסנן

אפשרויות הסינון כוללות:

  • שם המסנן: לוחצים על מסנן קיים כדי לערוך אותו. מציבים את העכבר מעל שם המסנן ולוחצים על X כדי למחוק אותו.
  • הוספת מסנן: לוחצים על האפשרות הזו כדי ליצור מסנן חדש לתרשים.

מאפיין טווח התאריכים

האפשרות הזו מופיעה אם במקור הנתונים יש מאפיין תקין של תאריך.

המאפיין של טווח התאריכים משמש כבסיס להגבלת טווח התאריכים של התרשים. לדוגמה, זה המאפיין שמשמש אם מגדירים מאפיין של טווח תאריכים לתרשים, או אם מי שצופה בדוח משתמש באמצעי בקרה של טווח תאריכים כדי להגביל את מסגרת הזמן.

מסנן ברירת המחדל של טווח התאריכים

מסנן ברירת המחדל של טווח התאריכים מאפשר להגדיר מסגרת זמן לתרשים ספציפי.

אפשרויות הסינון של טווח התאריכים שמוגדר כברירת המחדל כוללות את האפשרויות הבאות:

  • אוטומטי: נעשה שימוש בטווח התאריכים שמוגדר כברירת מחדל, שנקבע לפי מקור הנתונים של התרשים.
  • מותאם אישית: מאפשר לבחור טווח תאריכים מותאם אישית לתרשים באמצעות ווידג'ט היומן.

מידע נוסף על עבודה עם תאריכים ושעות

סה"כ

האפשרות סכומים מאפשרת להציג סכומים או סכומי משנה של ערכים בתרשים המפל. בתפריט הנפתח חישוב סה"כ, אפשר לציין את לוח הזמנים שלפיו יחושבו סה"כ או סה"כ משנה של הערכים.

האפשרויות כוללות:

  • ללא: בוחרים באפשרות הזו אם לא רוצים להציג את סרגלי החישוב הכוללים בתרשים המפל.
  • בסוף: בוחרים באפשרות הזו כדי להציג את סכום כל הערכים בתרשים המפל.
  • שנתי: בוחרים באפשרות הזו כדי להציג סכומי ביניים לכל שנה.
  • רבעוני: בוחרים באפשרות הזו כדי להציג סכומי ביניים לכל רבעון.
  • חודשי: בוחרים באפשרות הזו כדי להציג סכום משנה של הערכים לכל חודש.

צבירה בהתאמה אישית

Custom aggregation היא הגדרה אופציונלית שמאפשרת לכם לציין ערך כנקודת ההתחלה של תרשים מפל המים. מזינים ערך בשדה הטקסט כדי לציין צבירה מותאמת אישית.

מיון

בוחרים שדה שלפיו ימוינו התוצאות בתרשים המפל. סדר המיון שמוגדר כברירת מחדל יהיה לפי המאפיין הראשון, אלא אם צוין אחרת. בוחרים באפשרות סדר עולה או באפשרות סדר יורד.

אינטראקציות עם תרשימים

כשהאפשרות סינון צולב מופעלת בתרשים, התרשים הזה מתפקד כמו אמצעי בקרה לסינון. כדי לסנן את הדוח, לוחצים על התרשים או מעבירים את העכבר מעל התרשים. מידע נוסף על סינון צולב

עיצוב התרשים

האפשרויות בכרטיסייה סגנון קובעות את המראה וההצגה הכלליים של התרשים.

כותרת התרשים

מפעילים את המתג הצגת כותרת כדי להוסיף כותרת לתרשים. מערכת Data Studio יכולה ליצור כותרת באופן אוטומטי, או שאתם יכולים ליצור כותרת מותאמת אישית לתרשים. אפשר גם להתאים אישית את הסגנון והמיקום של הכותרת.

יצירה אוטומטית

האפשרות הזו מופעלת כברירת מחדל. כשהאפשרות יצירה אוטומטית מופעלת, Data Studio יוצר כותרת שמבוססת על סוג התרשים והשדות שבהם נעשה שימוש בתרשים. השם שנוצר אוטומטית יעודכן אם תשנו את סוג התרשים או תבצעו שינויים בשדות שבהם נעשה שימוש בתרשים.

כדי להוסיף שם בהתאמה אישית לתרשים, מזינים אותו בשדה שם. הפעולה הזו תשבית את ההגדרה יצירה אוטומטית.

אפשרויות של שמות פריטים

כשההגדרה הצגת שם מופעלת, אפשר להשתמש באפשרויות הבאות לשם:

  • כותרת: מספק שדה טקסט שבו משתמשים בעלי הרשאת עריכה של דוחות יכולים להזין כותרת מותאמת אישית לתרשים.
  • משפחת גופנים: הגדרת סוג הגופן של טקסט הכותרת.
  • גודל גופן: הגדרת גודל הגופן של טקסט הכותרת.
  • צבע גופן: הגדרת צבע הגופן של טקסט הכותרת.
  • אפשרויות לעיצוב הגופן: החלת עיצוב מודגש, נטוי או קו תחתון על טקסט הכותרת.
  • למעלה: הכותרת של התרשים מוצבת בחלק העליון של התרשים.
  • למטה: הכותרת של התרשים מוצבת בתחתית התרשים.
  • ימין: כותרת התרשים מיושרת לצד הימני של התרשים.
  • מרכז: מרכוז אופקי של כותרת התרשים.
  • ימין: מיישר את שם התרשים לצד הימני של התרשים.

מפל

בעזרת האפשרויות האלה תוכלו לקבוע את כיוון הציר ואת מספר העמודות שיופיעו בתרשים המפל.

האפשרויות כוללות:

  • אנכי: לוחצים על הסמל אנכי כדי להציג את הערכים של ציר ה-Y בצורה אנכית על ציר ה-Y. האפשרות הזו מסומנת כברירת מחדל.
  • אופקי: לוחצים על הסמל אופקי כדי להציג את הערכים של ציר ה-Y בצורה אופקית בציר ה-X.
  • עמודות: אפשר להזין ערך כדי להגביל את מספר העמודות שמוצגות בנוסף לסכומים הכוללים ולסכומי המשנה שמופיעים בתרשים.
  • הצגת תוויות של נתונים: הצגת הערכים של כל עמודה. הפעלת האפשרות הזו גם חושפת את הקטע Data label, שבו אפשר לשלוט באופן ההצגה של התוויות בתרשים.

תווית נתונים

אם מפעילים את ההגדרה הצגת תוויות נתונים בקטע תרשים מפל, אפשר להגדיר את האפשרויות הבאות:

  • מספרים קומפקטיים: מעגלים מספרים ומציגים את יחידת המידה, אם האפשרות הזו מופעלת. לדוגמה, הערך 553,939 הופך ל-553.9K.
  • רמת הדיוק העשרוני: הגדרת מספר הספרות אחרי הנקודה העשרונית בערכי המדדים.
  • משפחת גופנים: הגדרת סוג הגופן של הטקסט בתווית.
  • גודל הגופן: הגדרת גודל הגופן של טקסט התווית.
  • צבע גופן: הגדרת צבע הגופן של טקסט התווית.
  • ניגודיות הטקסט: מגדיר את הניגודיות של טקסט התווית. האפשרויות כוללות ללא, נמוכה, בינונית או גבוהה.
  • אפשרויות עיצוב הגופן: אפשר להחיל על הטקסט של התווית עיצוב מודגש או נטוי.
  • מיקום התוויות: קובע את המיקום של תווית הנתונים ביחס לעמודה (בתוך העמודה או מחוצה לה).

עיצוב של סרגל במגמת עלייה

בעזרת האפשרויות האלה תוכלו לקבוע איך ייראו העמודות של ערכים חיוביים שעולים בתרשים הזרימה.

האפשרויות כוללות:

  • צבע לערכים חיוביים: מגדיר את צבע המילוי של העמודות שמציגות ערכים חיוביים.
  • צבע קו המתאר של ערכים חיוביים: הגדרת צבע קו המתאר של עמודות עם ערכים חיוביים.
  • עובי הקו של ערכים חיוביים: הגדרת העובי של קווי המתאר של עמודות עם ערכים חיוביים. ככל שהמספר שתבחרו יהיה גבוה יותר, כך קווי המתאר של העמודות ייראו עבים יותר.

עיצוב של סרגל נופל

בעזרת האפשרויות האלה תוכלו לקבוע איך ייראו העמודות של הערכים השליליים שמופיעות בתרשים הזרימה.

האפשרויות כוללות:

  • צבע לערכים שליליים: הגדרת צבע המילוי להצגת עמודות של ערכים שליליים.
  • צבע קו מתאר לערכים שליליים: הגדרת צבע קו המתאר של העמודות עם ערכים שליליים.
  • עובי הקו של ערכים שליליים: הגדרת העובי של קווי המתאר של עמודות עם ערכים שליליים. ככל שהמספר שתבחרו יהיה גבוה יותר, כך קווי המתאר של העמודות ייראו עבים יותר.

צירים

ההגדרה הצגת הצירים מופעלת באופן אוטומטי. כדי להסתיר את כל התוויות והערכים של ציר תרשים המפל, משביתים את המתג הצגת צירים.

האפשרויות האלה קובעות את המראה של הצירים:

  • הצגת הצירים: הצגה או הסתרה של הצירים בתרשים.
  • צבע הציר: הגדרת צבע הצירים.
  • צבע הטקסט של הציר: מגדיר את צבע הטקסט של הציר.
  • משפחת גופנים: הגדרת סוג הגופן של הטקסט בציר.
  • גודל הגופן של הציר: הגדרת גודל הגופן של הטקסט בציר.

ציר ה-Y

האפשרויות האלה מופיעות כשמפעילים את האפשרות הצגת הצירים בקטע צירים. אם יש יותר ממדד אחד בתרשים, יופיע קטע Right Y-Axis עם אותן אפשרויות.

האפשרויות האלה קובעות את התצוגה של ציר ה-Y:

  • הצגת כותרת הציר: הצגה או הסתרה של כותרת הציר.
  • הצגת תוויות צירים: הצגה או הסתרה של תוויות הצירים.
  • סיבוב (0° עד 90°): מגדיר את הסיבוב של תוויות הציר כדי שיהיה קל לקרוא אותן. האפשרות הזו מופיעה כשמפעילים את האפשרות הצגת תוויות צירים.
  • הצגת קו הציר: הצגה או הסתרה של קו הציר.
  • ערך מינימלי של הציר: הגדרת הערך המינימלי של הציר.
  • ערך מקסימלי בציר: הגדרת הערך המקסימלי של הציר.
  • מרווח מותאם אישית בין סימני שנתות: קובע את המרווח בין סימני השנתות בציר.
  • קנה מידה לוגריתמי: הגדרת קנה מידה לוגריתמי לציר.

ציר ה-X

האפשרויות האלה קובעות את התצוגה של ציר X בתרשים. האפשרויות האלה מופיעות כשמפעילים את האפשרות הצגת הצירים בקטע צירים:

  • הצגת כותרת הציר: הצגה או הסתרה של כותרת הציר.
  • הצגת תוויות צירים: הצגה או הסתרה של תוויות הצירים.
  • סיבוב (0° עד 90°): מגדיר את הסיבוב של תוויות הציר כדי שיהיה קל לקרוא אותן. האפשרות הזו מופיעה כשמפעילים את האפשרות הצגת תוויות צירים.
  • הצגת קו הציר: הצגה או הסתרה של קו הציר.

רשת

האפשרויות בקטע Grid בכרטיסייה Style מאפשרות לשלוט במראה של רשת תרשים המפל.

אפשרויות הרשת כוללות:

  • צבע הציר: לוחצים על סמל צבע הציר כדי לבחור צבע להצגת הערכים והכותרות של ציר ה-X וציר ה-Y.
  • צבע הרשת: לוחצים על סמל צבע הרשת כדי לבחור צבע להצגת קווי הרשת בתרשים.
  • משפחת גופנים: בוחרים בתפריט הנפתח משפחת גופנים כדי לבחור גופן להצגת הערכים והתוויות בתרשים.
  • גודל הגופן של הציר: בתפריט הנפתח גודל הגופן של הציר בוחרים את הגודל בפיקסלים של הערכים והתוויות בתרשים.

רקע וגבול

האפשרויות האלה קובעות את המראה של מאגר הרקע של התרשים:

  • רקע: מגדיר את צבע הרקע של התרשים.
  • אטימות: הגדרה של אטימות התרשים. אטימות של 100% מסתירה לחלוטין את האובייקטים מאחורי התרשים. אטימות של 0% הופכת את התרשים לבלתי נראה.
  • צבע גבול: מגדיר את צבע הגבול של התרשים.
  • רדיוס הגבול: מוסיף גבולות מעוגלים לרקע של התרשים. כשהרדיוס הוא 0, לצורת הרקע יש פינות של 90 מעלות. רדיוס גבול של 100° יוצר צורה מעגלית.
  • עובי הגבול: מגדיר את עובי קו הגבול של התרשים.
  • סגנון הגבול: מגדיר את סגנון קו הגבול של התרשים.
  • הוספת צל לגבול: מוסיף צל לגבולות התחתון והימני של התרשים.

כותרת התרשים

כותרת התרשים מאפשרת לצופים לבצע פעולות שונות בתרשים, כמו ייצוא הנתונים, הצגת פירוט או סיכום של הנתונים או מיון התרשים. אפשרויות הכותרת של התרשים כוללות את האפשרויות הבאות:

  • כותרת התרשים: קובעת איפה כותרת התרשים תופיע בתרשים. האפשרויות של כותרת התרשים כוללות את האפשרויות הבאות:
    • לא להציג: אפשרויות הכותרת לא יופיעו אף פעם. חשוב לזכור שמשתמשים עם הרשאת צפייה בדוח תמיד יכולים לגשת לאפשרויות האלה באמצעות קליק ימני על התרשים.
    • הצגה תמיד: אפשרויות הכותרת מופיעות תמיד.
    • הצגה בהעברת העכבר (ברירת מחדל): שלוש נקודות אנכיות מופיעות כשמחזיקים את הסמן מעל כותרת התרשים. כדי לגשת לאפשרויות של הכותרת, לוחצים על האפשרויות האלה.
  • צבע הגופן של הכותרת: מגדיר את הצבע של אפשרויות הכותרת בתרשים.

איפוס לעיצוב הדוח

לוחצים על איפוס לעיצוב הדוח כדי לאפס את הגדרות התרשים להגדרות העיצוב של הדוח.
